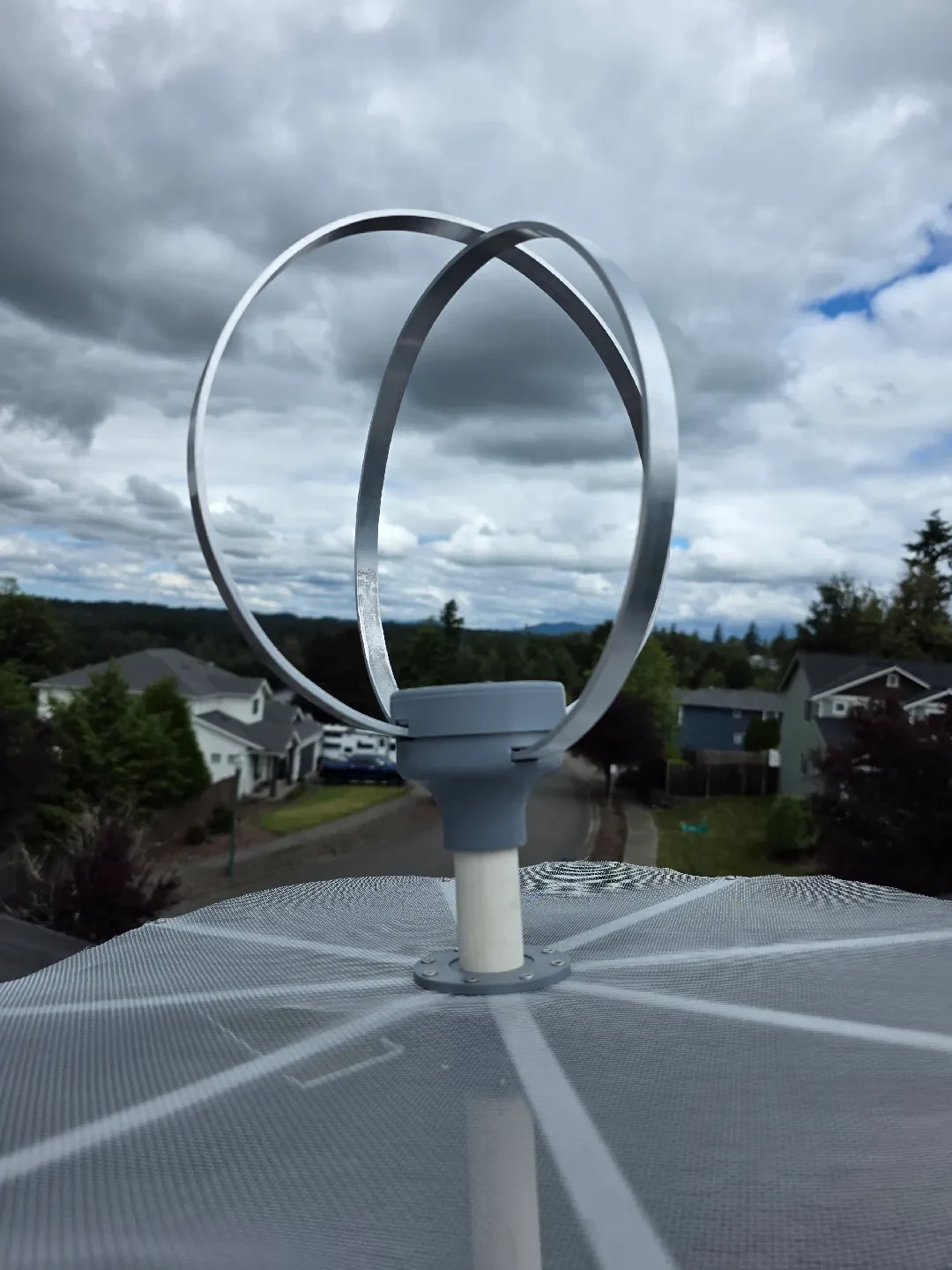

УВЧ антенна для взбивания яиц

В этой конструкции антенны для взбивания яиц используется алюминий размером 1/2 x 1/8 дюйма, который вы можете найти в Home Depot или аналогичных магазинах. Он предназначен для спутникового диапазона УВЧ (~ 437 МГц).

Сетка для отражателя не является обязательной, но она должна улучшить производительность. Это алюминиевая дверная сетка.

Все это предназначено для крепления к трубе ПВХ диаметром 3/4 дюйма.

Для сборки вам также понадобятся вставки с резьбой M3 и винты (около 14 штук).

Размеры следует определять с помощью онлайн-калькулятора. Существует также несколько вариантов построения жгута согласования фаз для соединения двух контуров друг с другом.

Прочтите эти PDF-файлы для получения подробной информации о проектировании и строительстве.

https://qsl.net/k/kd7tww/Antennas/Antenne%20Eggbeater-Engl-Part1-Full.pdf

http://146970.com/PDFs/Antenna%20Egg%20Beater%20Appendix%20A%20-%20English.pdf
