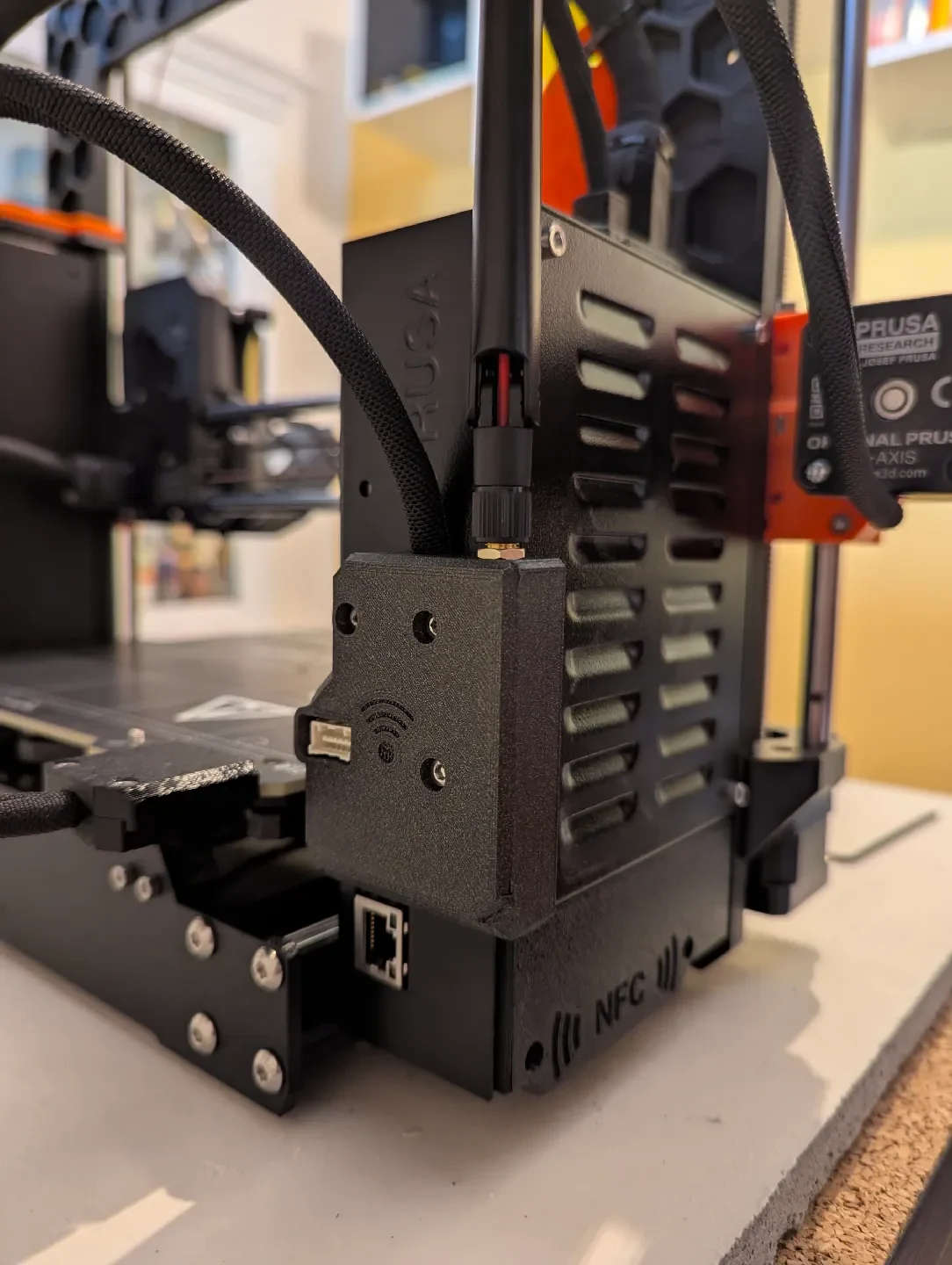

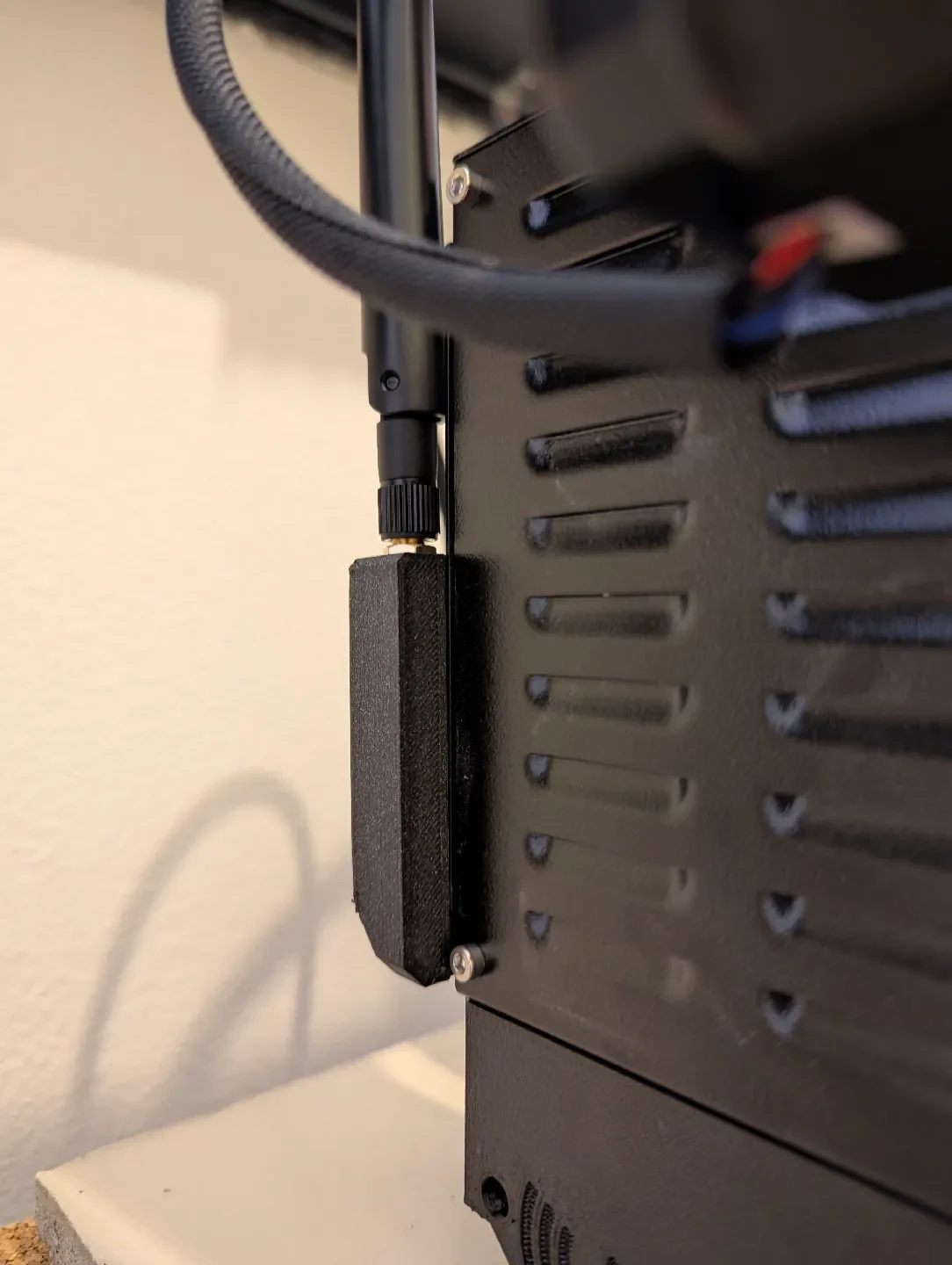

MK4S - Крышка WiFi с антенной

Распечатайте сторону со значком Wi-Fi, обращенную к пластине.

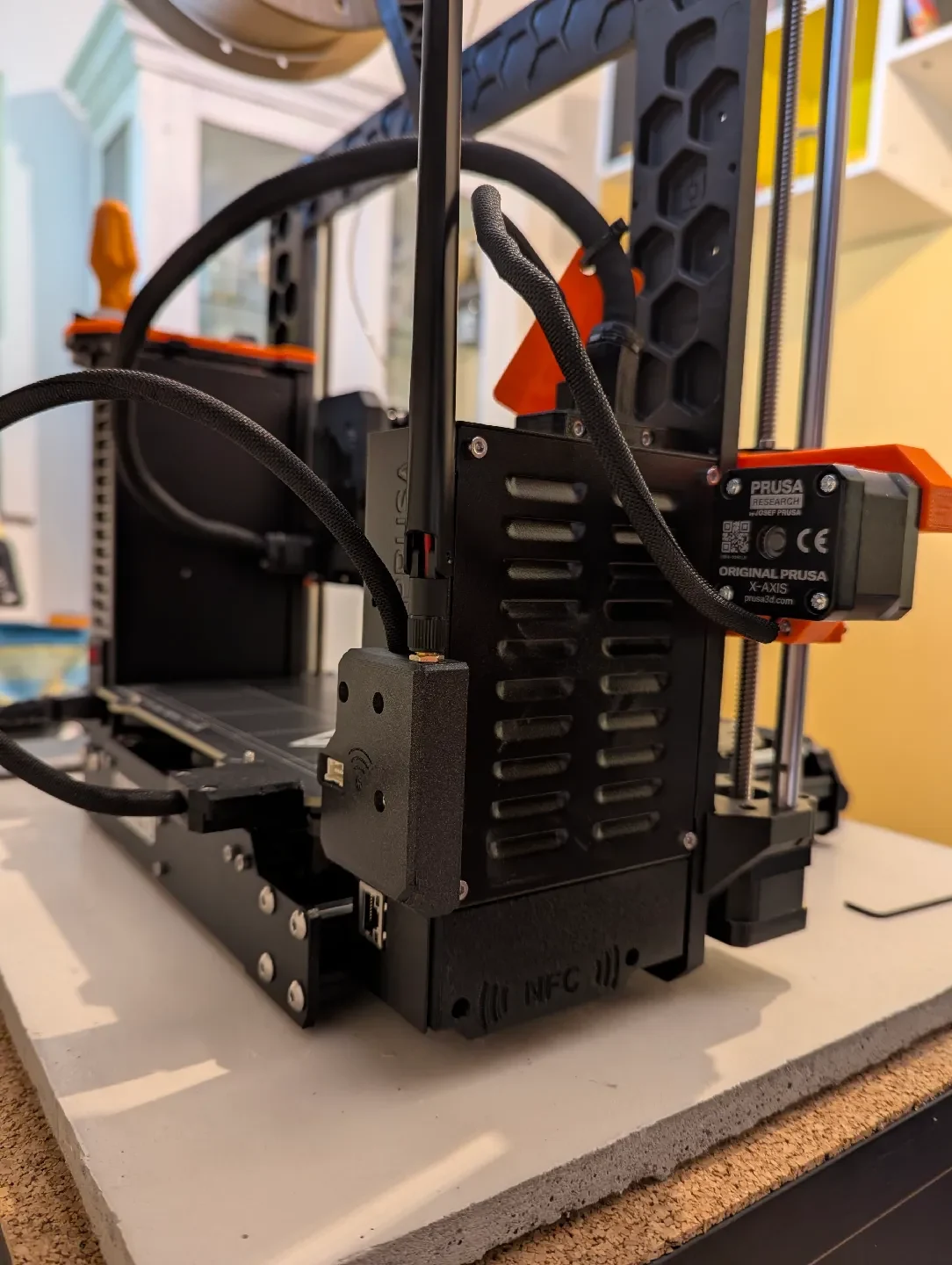

Благодаря этому «обновлению» мой принтер больше не теряет Wi-Fi. Я не могу сказать, насколько велик фактический выигрыш, но я перешел от попыток подключиться к тому, чтобы он уже был подключен, как только я его включил.

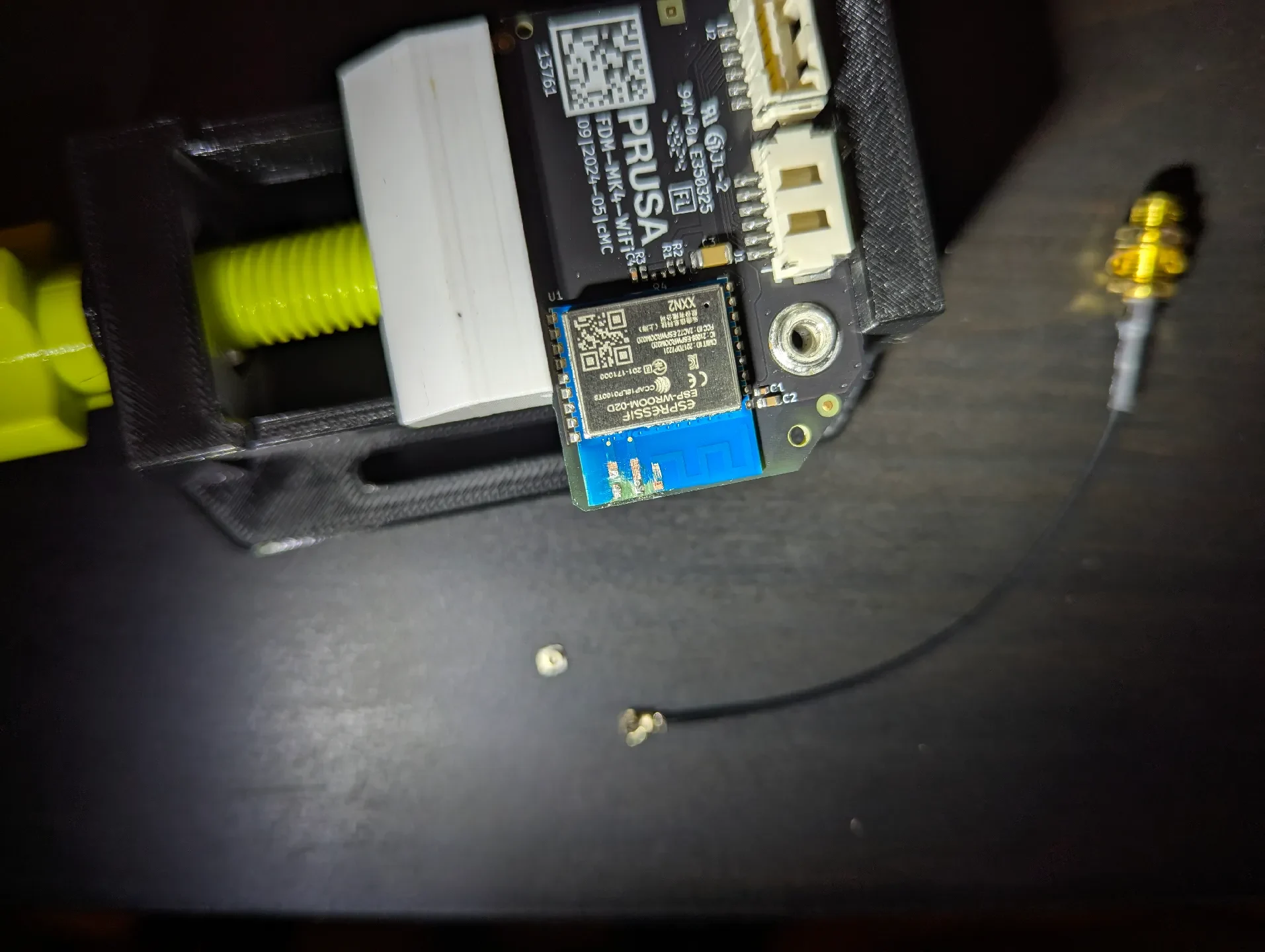

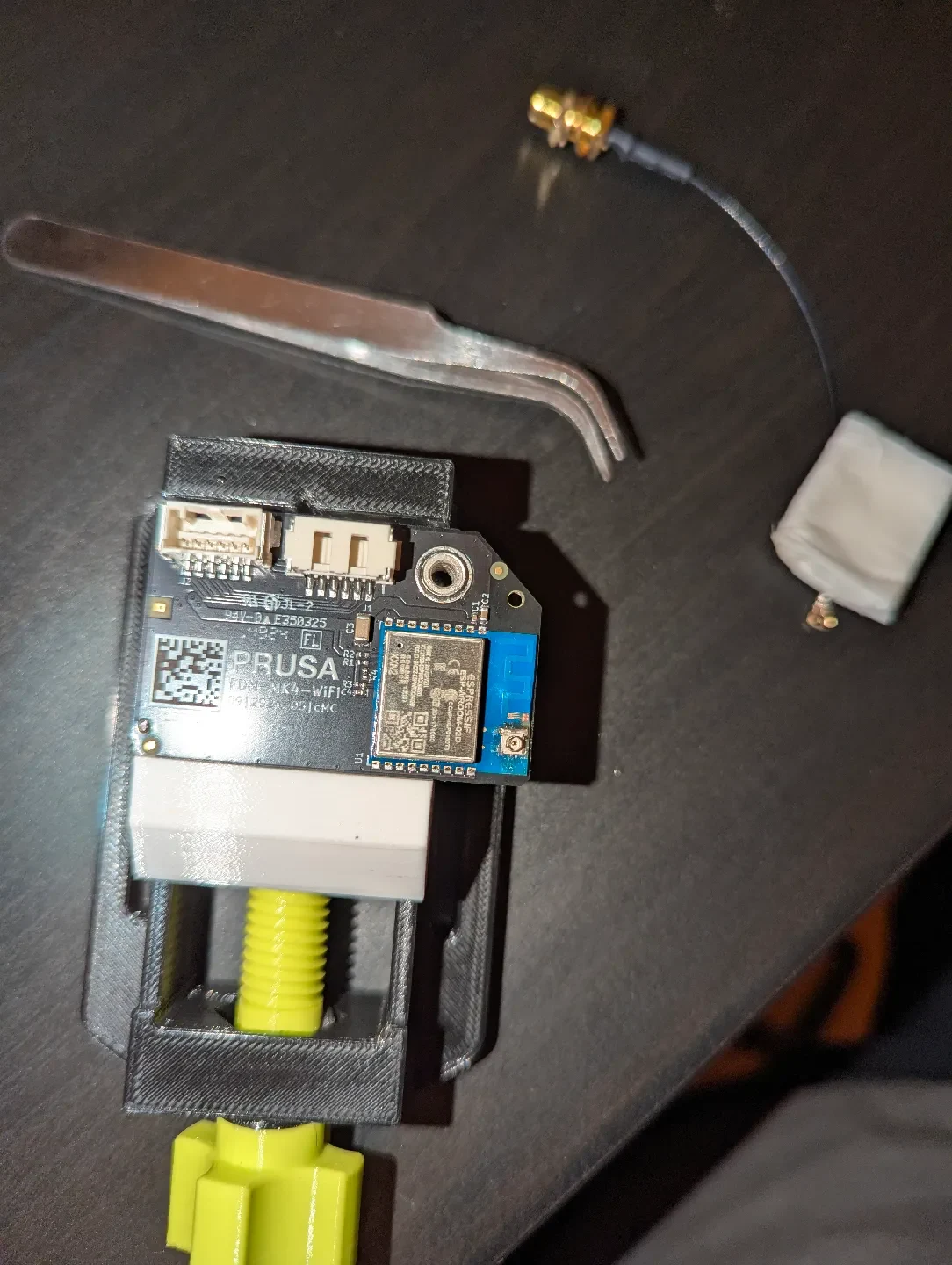

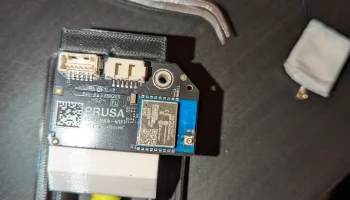

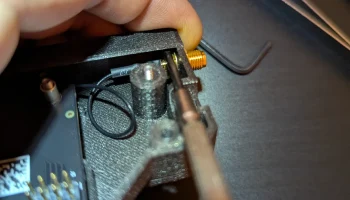

ААА: Вам нужно поцарапать напечатанные следы антенны, чтобы сломать ее и создать область для разъема.

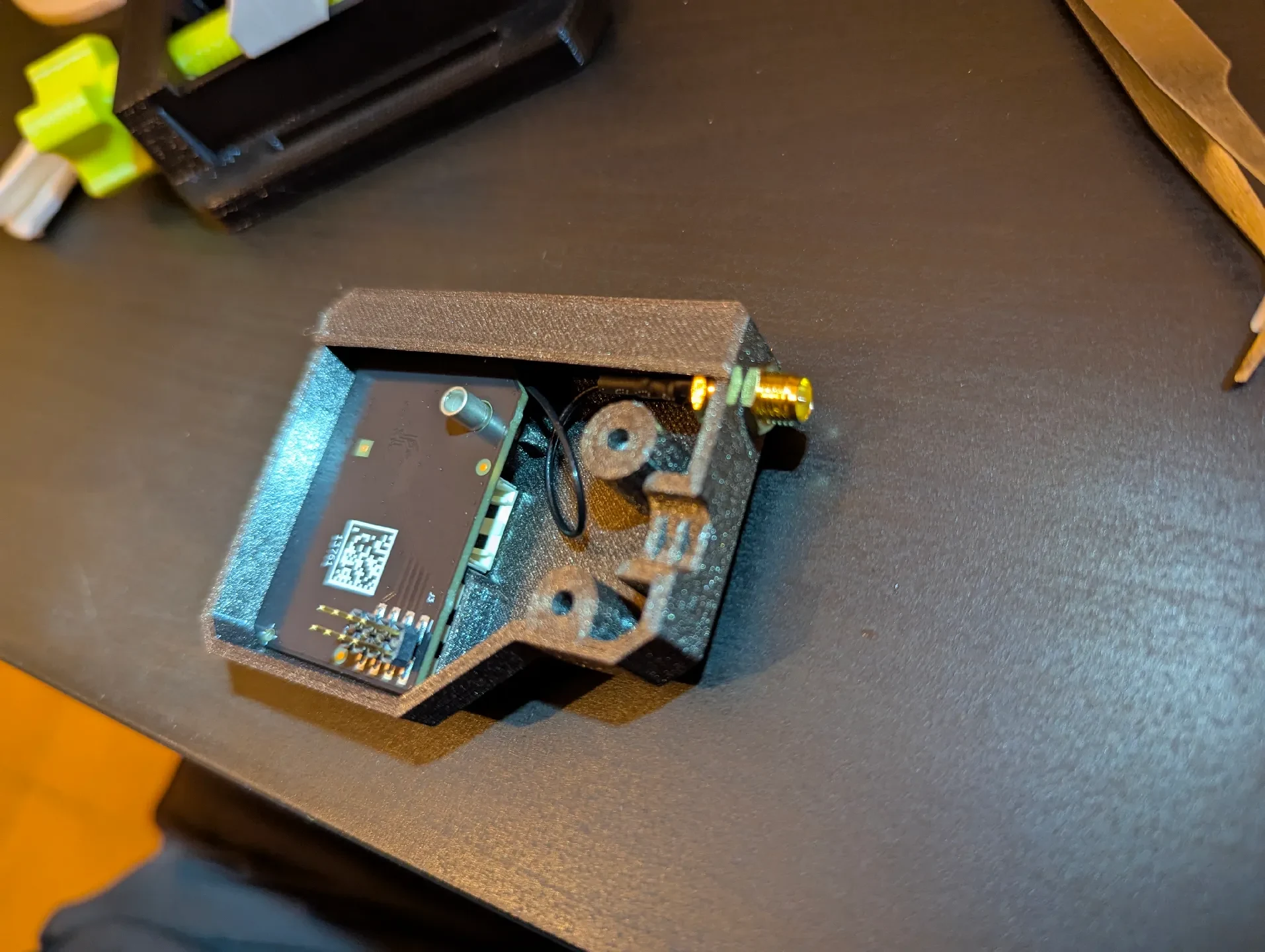

Материалы можно использовать повто��но от старых Wi-Fi-маршрутизаторов или аналогичных, отпаять SMD-разъем IPX сложно, но это возможно, альтернативно вы можете припаять кабель напрямую или купить необходимое.

Компоненты:

1x антенна Wi-Fi с разъемом SMA

1 кабель SMA-IPX, около 10 см / 4 дюйма, возьмите кабель небольшого диаметра, например 1,13 мм, или очень гибкий — (SMA «папа» или «мама», в зависимости от антенного разъема)

1 разъем IPX для поверхностного монтажа
