Обновление внешней антенны Prusa Core One...

Модуль Wi-Fi Prusa Core One Задняя крышка + подставка или магнитная подставка

Как и Meetsch, мой Prusa Core One не мог поймать сигнал Wi-Fi. Вероятно, потому, что в моем помещении для печати он был прислонен к стене. Итак, я поискал и нашел модель Meetsch, но у меня нет термовставок, а приклеивать разъем корпуса не хочется. Эта модель устраняет необходимость в тепловых вставках за счет добавления в корпус саморезных отверстий.

Это сработает для вас?

Как правило, если ваш телефон может принимать сигнал Wi-Fi, а принтер — нет, то размещение антенны принтера сверху принтера решит проблему.

Но если ваш телефон не может принять сигнал Wi-Fi, вам лучше установить новый ячеистый маршрутизатор, расширитель диапазона Wi-Fi Powerline или сетевой кабель.

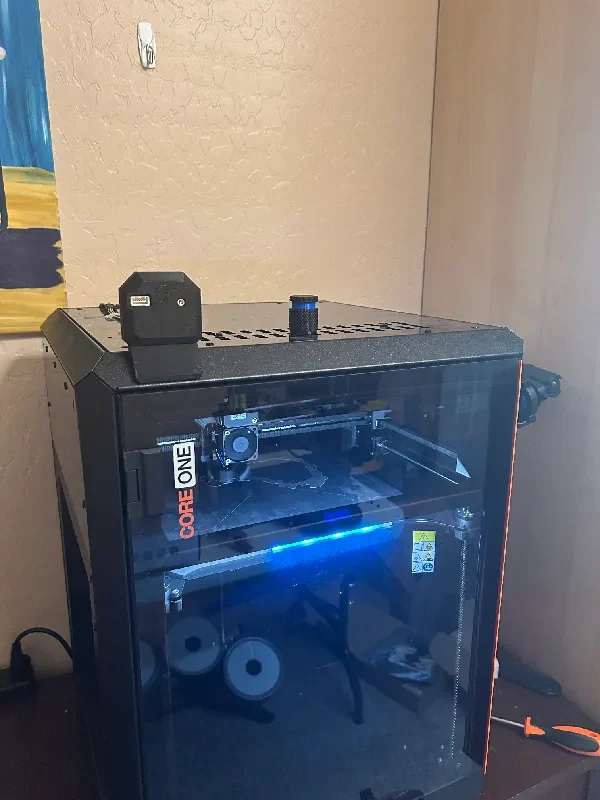

Чтобы разместить модуль Wi-Fi поверх принтера (или в любом другом месте), выполнить обновл��ние просто, и вот что вам нужно:

Два кабеля dupont «папа-мама» с 4 проводами (ссылки на их покупку на aliexpress на оригинальной странице)

Одна из задних крышек модуля Wi-Fi, которую вы можете найти в этом проекте.

Этот ремикс содержит следующие версии:

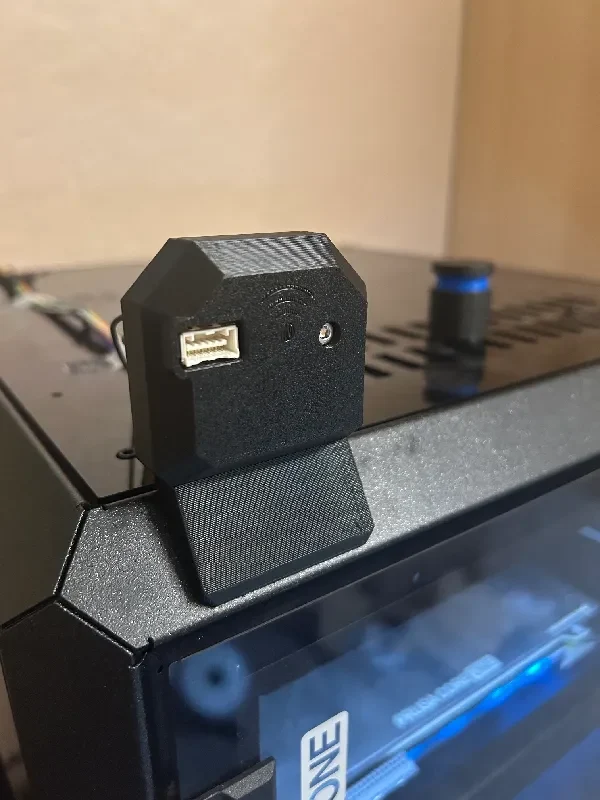

С подставкой: чтобы разместить модуль Wi-Fi где угодно.

Магнитный: для размещения ��одуля Wi-Fi на металлическом каркасе Prusa Core One.

Что вам нужно:

Версия

Тип сборки

Спецификация

С подставкой

Ввернутый

2x кабеля DuPont «папа-мама», 4 провода

1 винт M3x6

Маг��итный

Ввернутый

2x кабеля DuPont «папа-мама», 4 провода

6х6х3 круглые магниты N52

6 капель универсального клея для фиксации магнитов на месте.

Конфигурация печати

ПЭТГ

Сопло 0,4 мм

слой 0,2 мм

3 слоя по периметру

15% заполнение

Опоры сетки только на рабочей пластине

Инструкции по сборке

Отвинтите модуль Wi-Fi с задней стороны основного.

Прикрутите модуль с оригинальной крышкой к внешнему корпусу.

Прикрутите основание к креплению или вставьте магниты.

Что касается кабелей, у меня было 8 из них, связанных вместе, и я взял еще 16 кабелей, соответствующих цветам исходных 8, и соединил их вместе в линию от исходного пятна Wi-Fi до антенны.

⚠ВАЖНО⚠: убедитесь, что кабель подключен правильно, как если бы модуль был подключен непосредственно к его порту: чтобы убедиться в этом, сверьтесь с цветами ваших кабелей.

Спасибо и удачной печати!
