50 мм Бывшая - 10 м антенна для цветочного горшка КВ...

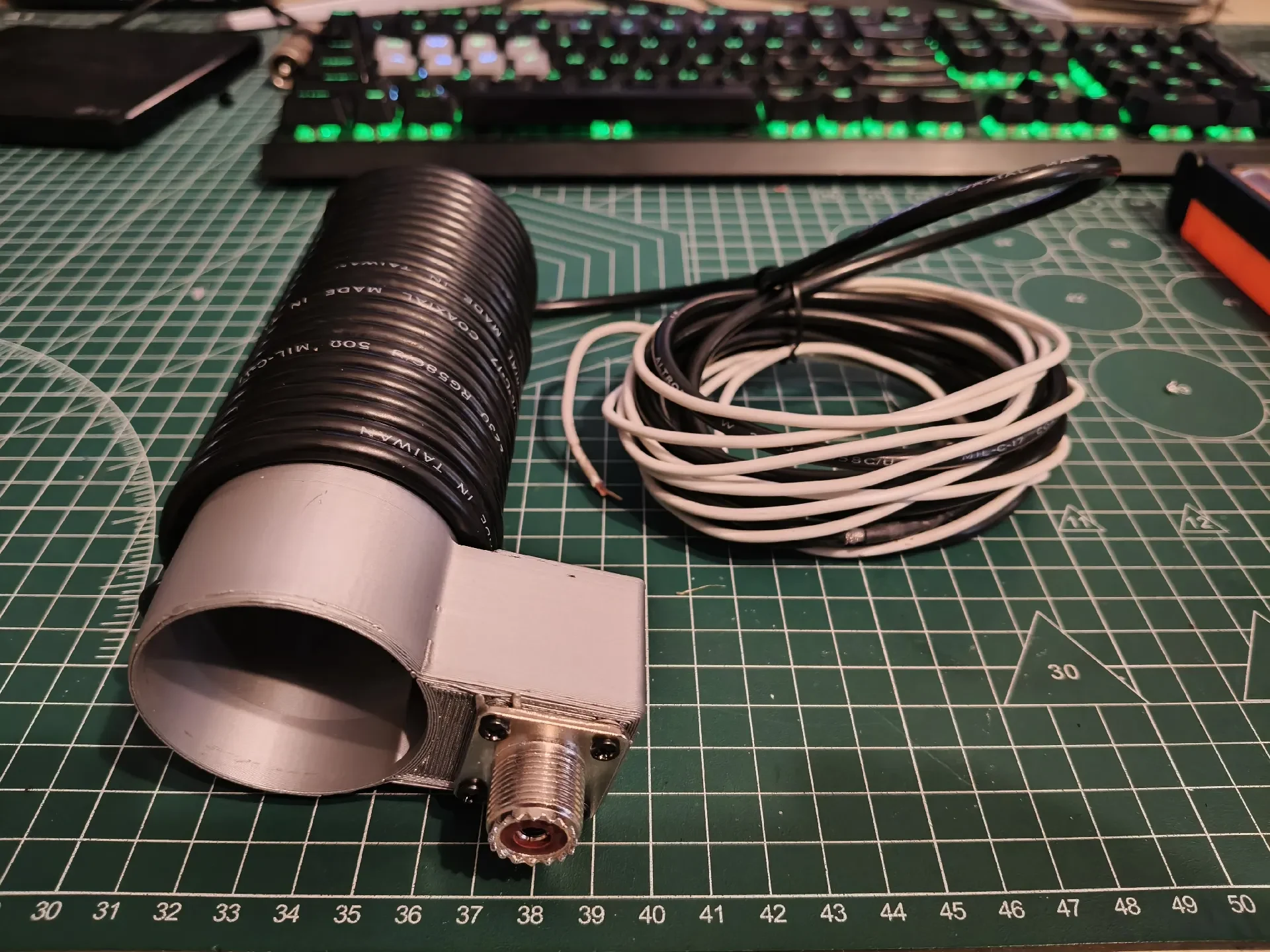

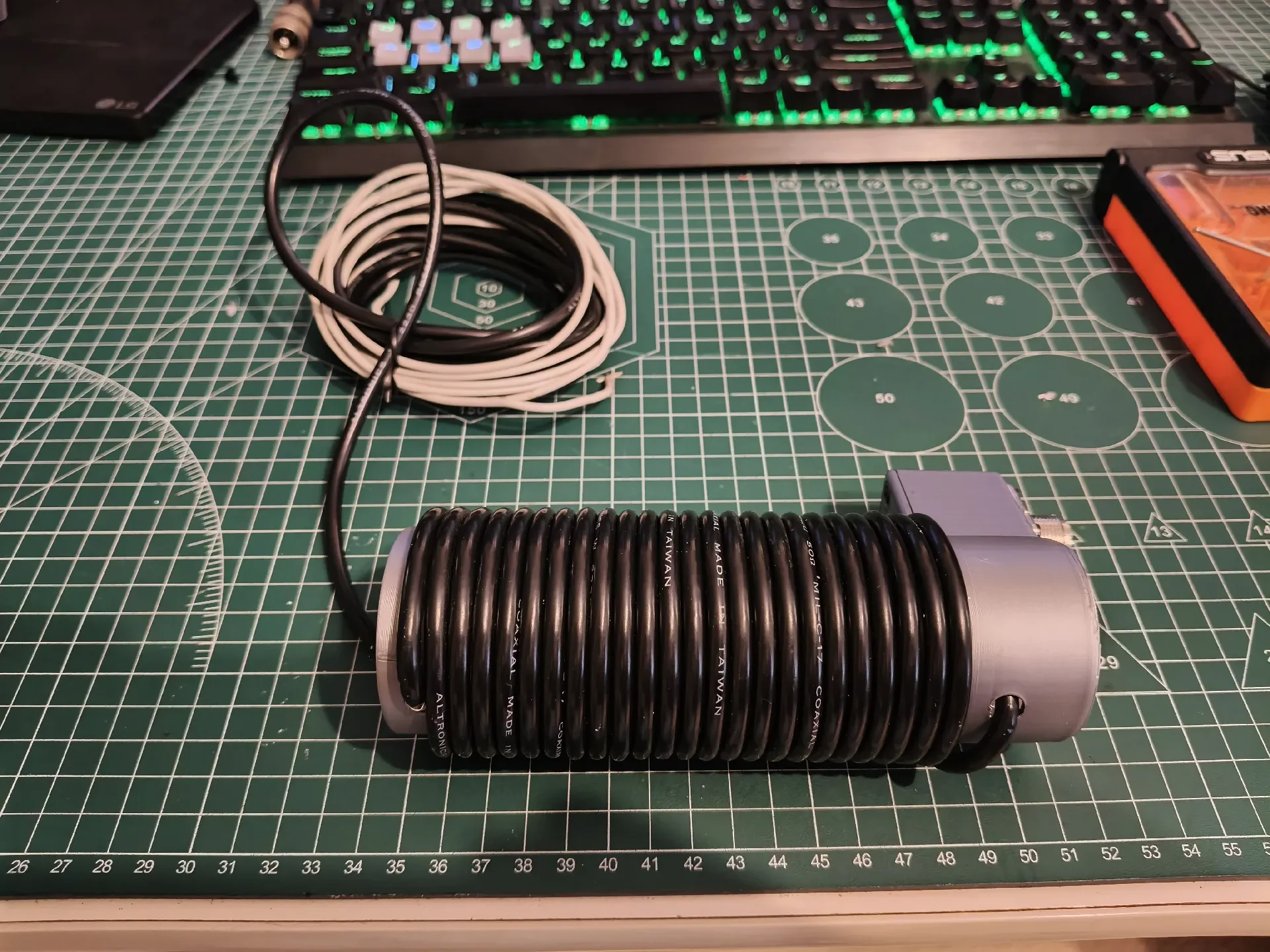

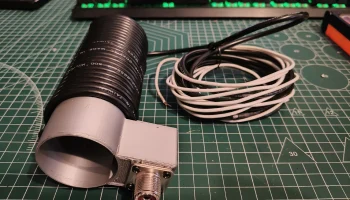

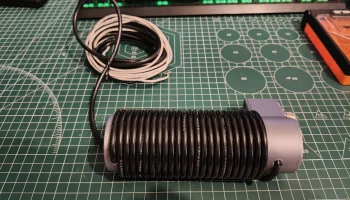

Формирователь диаметром 50 мм с разъемом SO-239 и предварительно просверленными отверстиями с достаточным расстоянием для 24 оборотов коаксиального кабеля для формирования дросселя.

Он предназначен для использования на ВЧ-частотах диапазона 10 м.

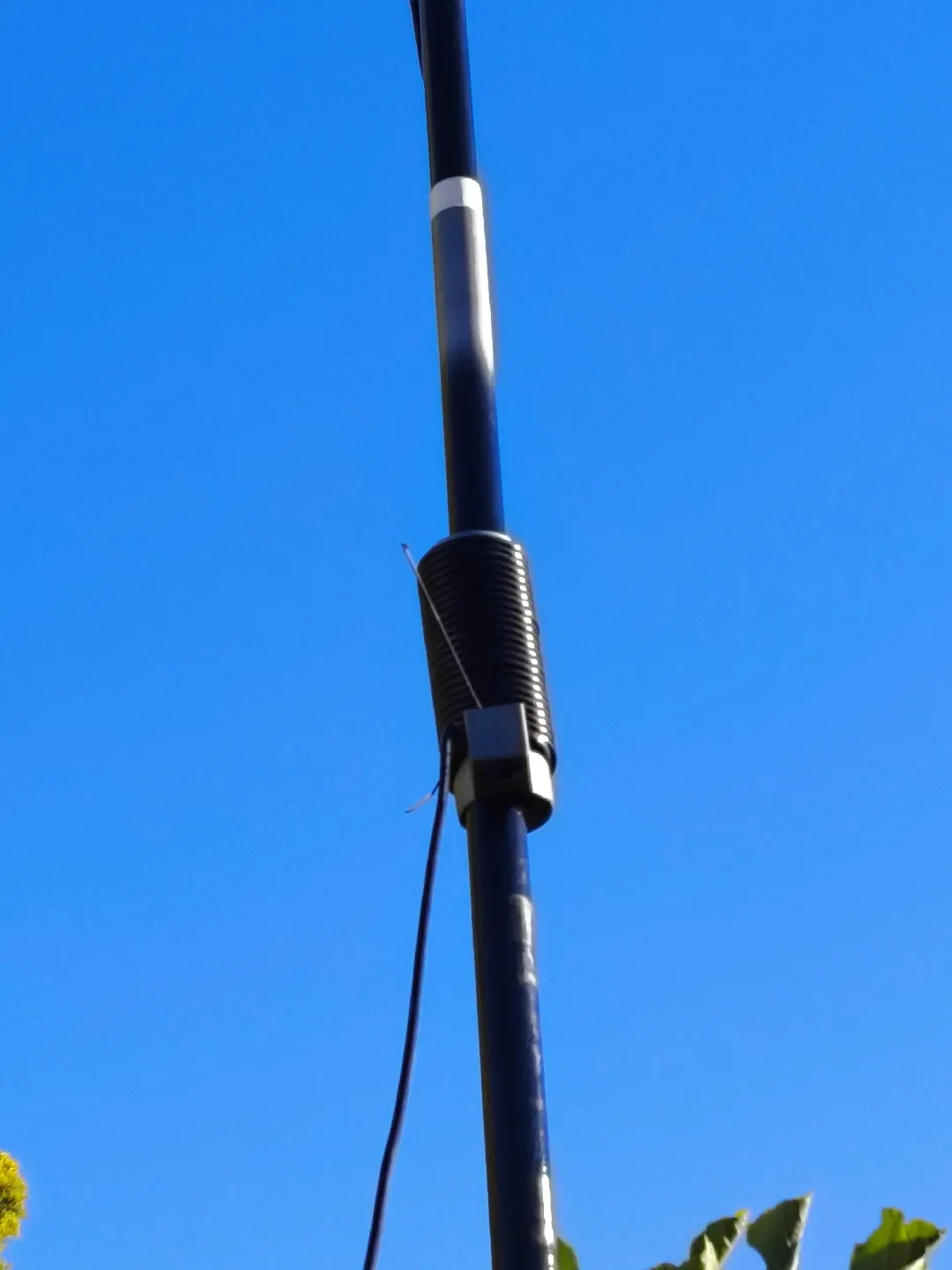

Внутренний диаметр 46 мм, что обеспечивает достаточно места для скольжения по антенной мачте (я использую 10-метровую телескопическую стойку Haveford из стекловолокна — подозреваю, что другие используют аналогичные диаметры), при этом концы коаксиального кабеля проходят внутри антенной мачты.

В основном я сделал это, так как у меня есть одна опора из стекловолокна, но мне часто нравится менять антенну, которая на ней установлена. Это избавляет меня от необходимости каждый раз использовать отдельные линии питания и уменьшает место, занимаемое отдельной антенной при хранении.

Конструкцию антенны можно увидеть здесь, на YouTube-канале HamRadio DX (не я).

Дополнительная информация для разных групп: https://vk2zoi.com/articles/half-wave-flower-pot/

При печати из PETG заполнение не имеет особого значения, и я выбрал 3 стены. Опоры, необходимые для квадратного сечения, только при печати в вертикальном положении.

Распечатайте по 1 экземпляру каждого файла. Коаксиальный колпачок устанавливается сверху. Изначально это оставлено открытым для облегчения первоначального подключения SO239, хотя, оглядываясь назад, оно мне не понадобилось.

SO239 и верхняя крышка крепятся саморезами 3 мм. M3x10 (8 штук) подойдет.

Он не предназначен для водонепроницаемости.
