Крепление и корпус антенны ADS-B

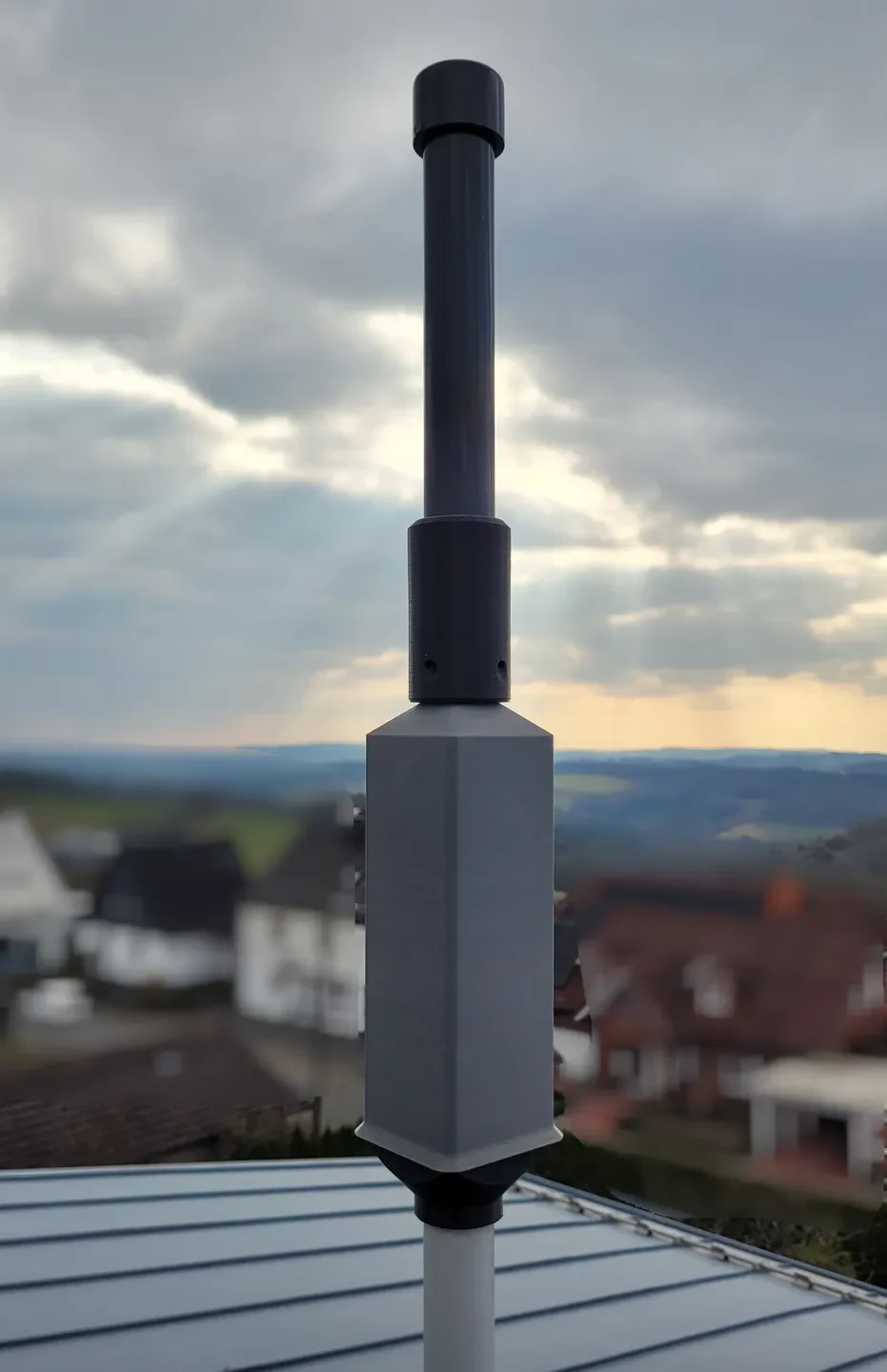

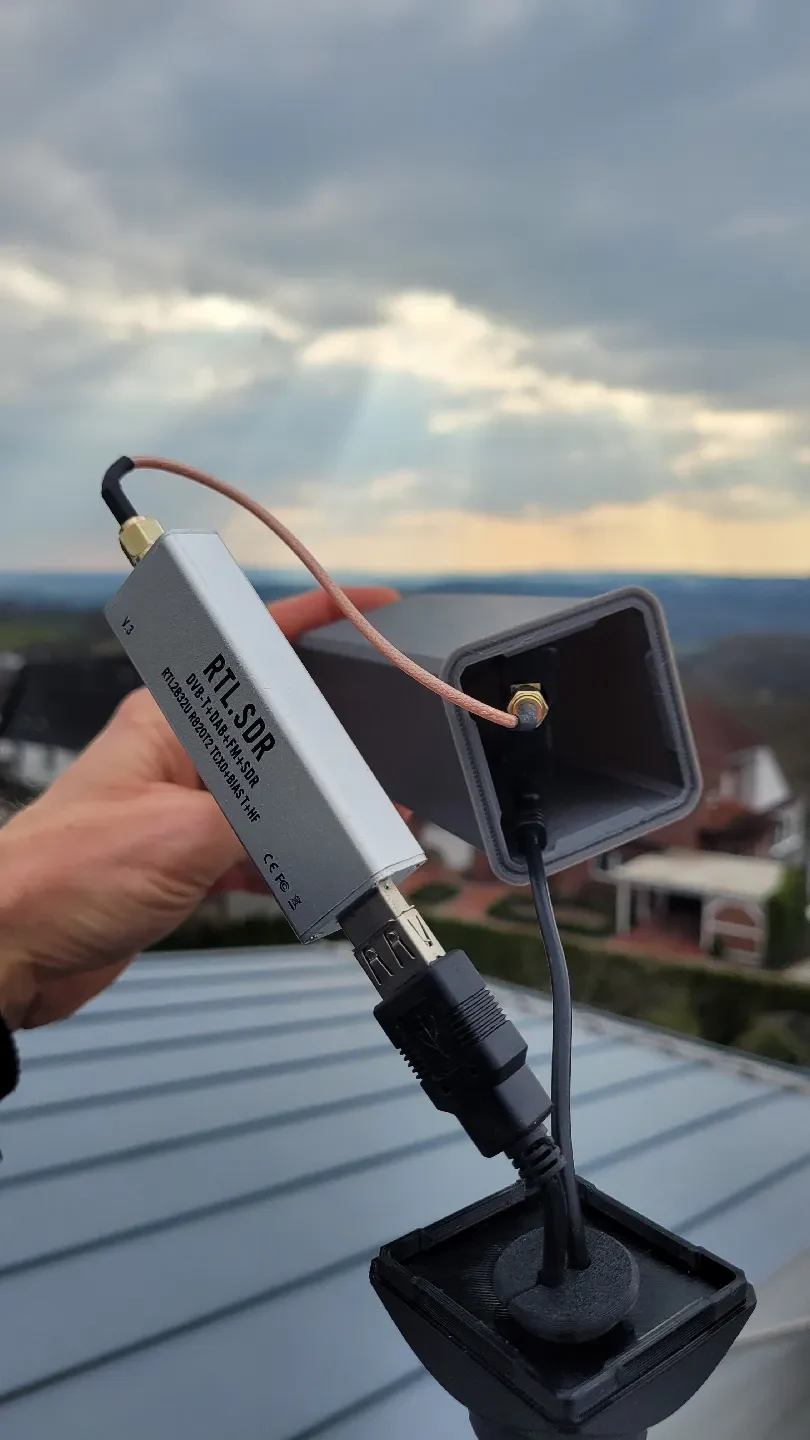

Модели для установки и хранения электронных компонентов моего устройства подачи Flightradar24. По моему опыту, наибольшая дальность достигается, когда антенный кабель к SDR как можно короче. Поэтому в моем решении RTL БЛОГ крепится прямо под активной антенной. Он установлен на трубке внешним диаметром 25 мм, через которую проложены USB-кабель и кабель питания антенного инжектора.
Оказалось, что первый разм��р квадратного корпуса размером 40 мм был слишком мал, чтобы удерживать компоненты, но при этом обеспечивал разумный радиус изгиба антенных кабелей. Поэтому я сделал вторую версию размером 50 мм, в которой достаточно места.
Настройки печати:
Высота слоя 0,2 мм, 3 периметра, сплошные слои сверху и снизу 5, случайное положение шва, заполнение 25%, при необходимости включены поля и поддержка.
Отдельные детали были напечатаны из разных материалов, чтобы добиться максимально возможной герметичности.
Напечатано из ТПУ:
Уплотнение антенны ADS-B, уплотнительная заглушка антенны ADS-B, заглушка корпуса электронного устройства ADS-B и уплотнение корпуса электронного устройства ADS-B.
Остальные детали напечатаны из PETG.
Модель Fusion включена для пользовательских модификаций.
