Держатель антенны DCF77/коммутационная плата...

Дешевый модуль DCF77, который вы можете приобрести, имеет плохие паяльные площадки для крепления контактов, и вы, вероятно, порвете антенный кабель при работе с этим модулем.

Вот почему я создал штуку, которая позволяет хранить и то, и другое, и вы можете использовать ее как модуль в своем проекте или для прототипирования на макетной плате.

(Я использовал для этого остатки влажной нити, поэтому напечатанные детали выглядят не так красиво, но работает :-))

Распечатать инструкции

печатайте из PLA или PETg, как вам нравится
3 периметра

Сборка

Если вам нужно только крепление антенны, используйте 2 коротких винта M3 и прикрутите его к коробке или к чему-то еще. Резьбу в отверстиях нарезал метчиком М3. Это хорошо, но не обязательно.

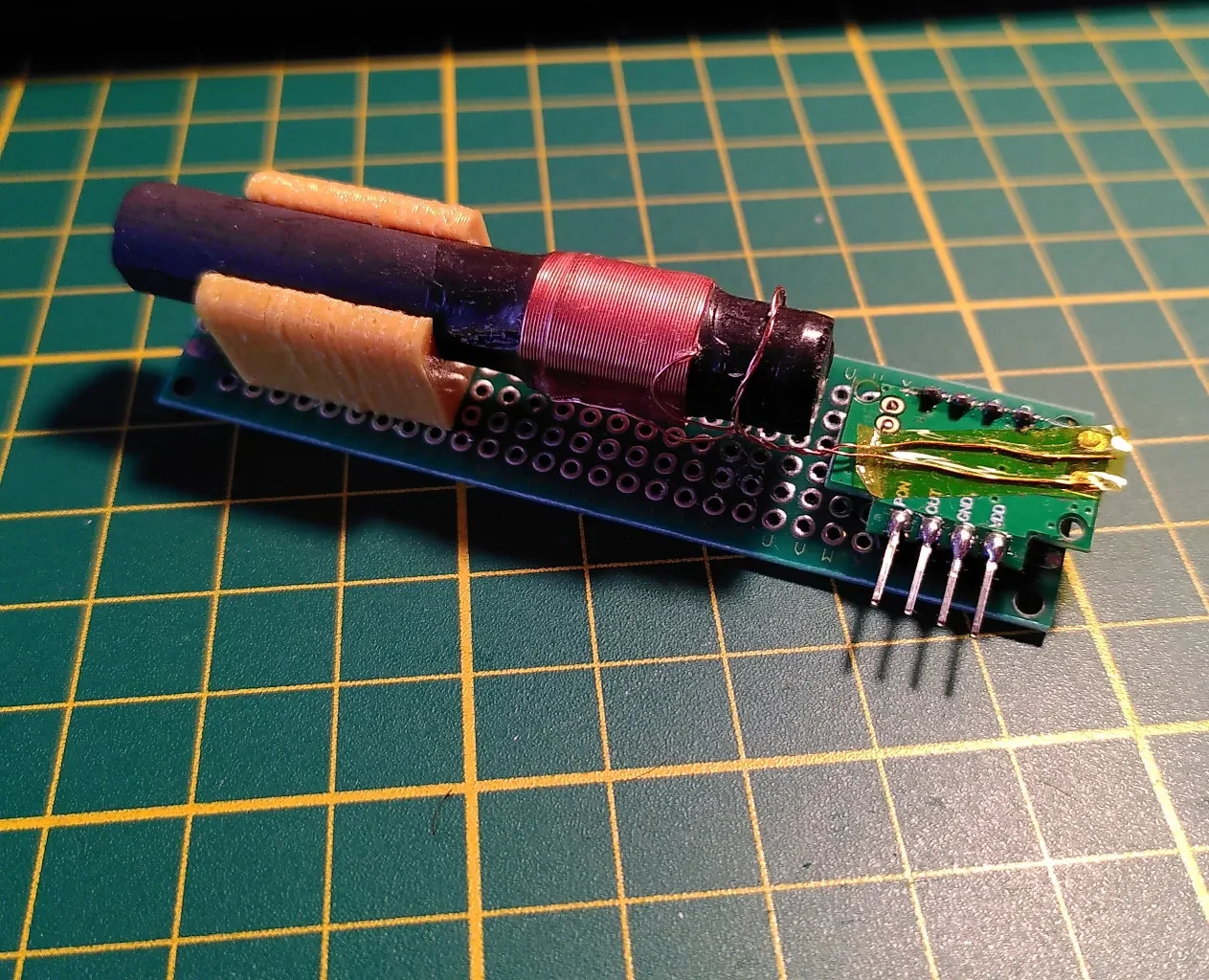

Если вам нужен моду��ь, как показано на рисунке, вам нужно приобрести еще несколько деталей:

2 винта M3x5 мм
Перфокарта 2x8см (это был набор перфокарт от A...)
2-контактный разъем с 4 контактами. хотя бы один из них должен быть расположен под углом

теперь этапы сборки:

припаиваем контактные разъемы на месте. поместите их на правый край платы (см. рисунок)
поместите на него плату dcf77 и посмотрите, подойдет ли она. Если он слишком свободный, просто согните сторону без выступов, чтобы она удерживала плату dcf77.
обрежьте штифты без углов, чтобы их можно было хорошо припаять
(необязательно, но рекомендуется) теперь возьмите держатель антенны и обрежьте резьбу
проверьте, подходит ли держатель к антенне, если он затянут, используйте напильник или ленту, если он ослаблен
поместите держатель антенны на левый край, совместите его с отверстиями для пайки и отметьте его.
просверлите отверстия и отметьте
прикрутить держатель на место
поставьте антенну и плату dcf77 на место
припаяйте плату dcf77 к контактам
Я использовал каптоновую ленту, чтобы закрепить крошечные антенные провода.
