Крепление антенны DJI O3 для рамы Rotoroma Buddy FPV - по...

Оригинальное крепление для антенны Rotoroma O3 подойдет, но я хотел разработать собственное, чтобы оно идеально подходило.

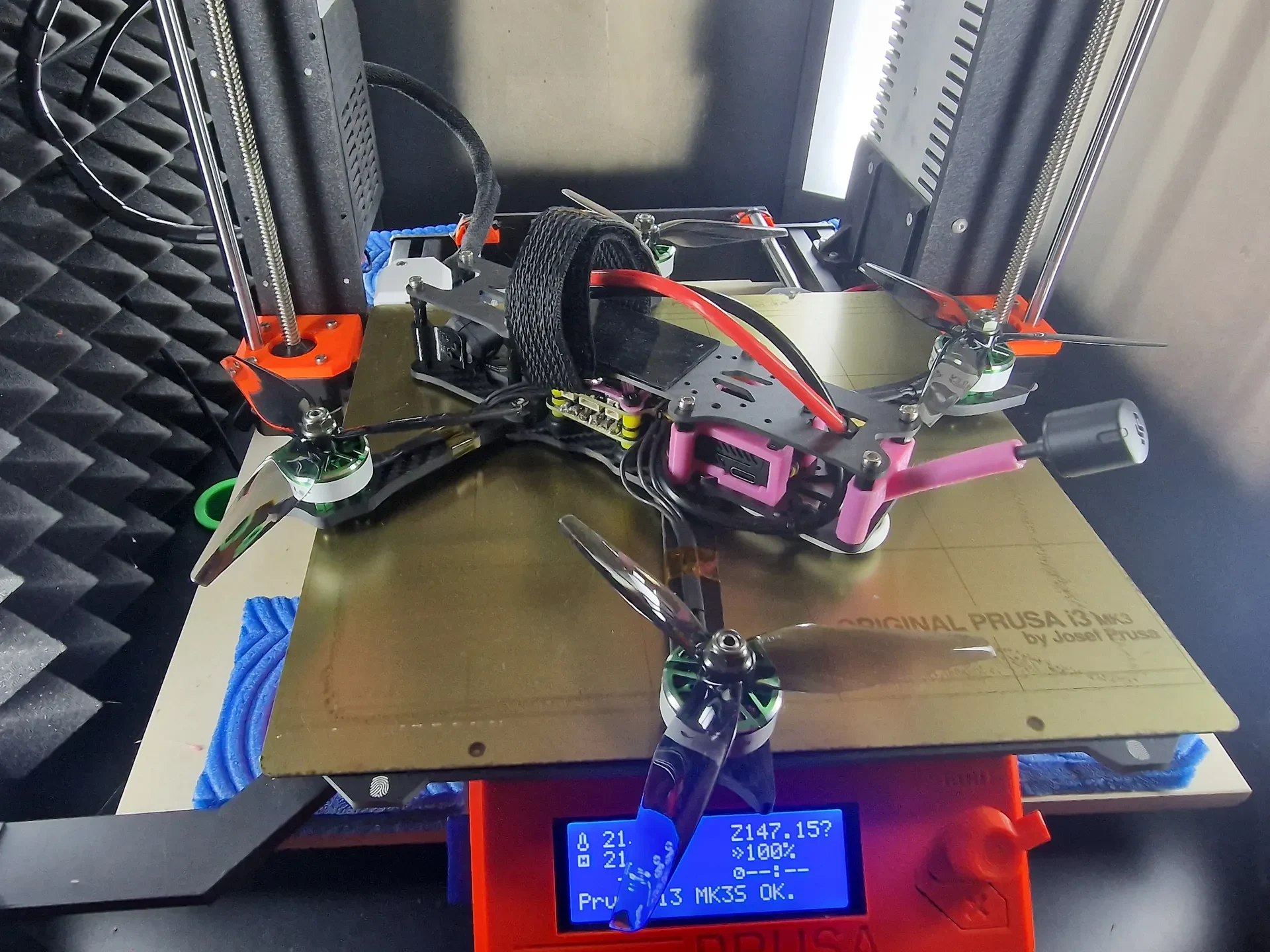

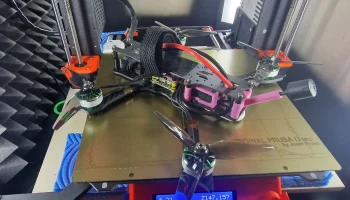

Я летаю на Rotoroma Buddy 5" Deadcat, но моя модель должна работать с любой рамой Rotoroma Buddy. С небольшой модификацией переменных мою модель можно будет легко адаптировать и для других рам.

Настраиваемость

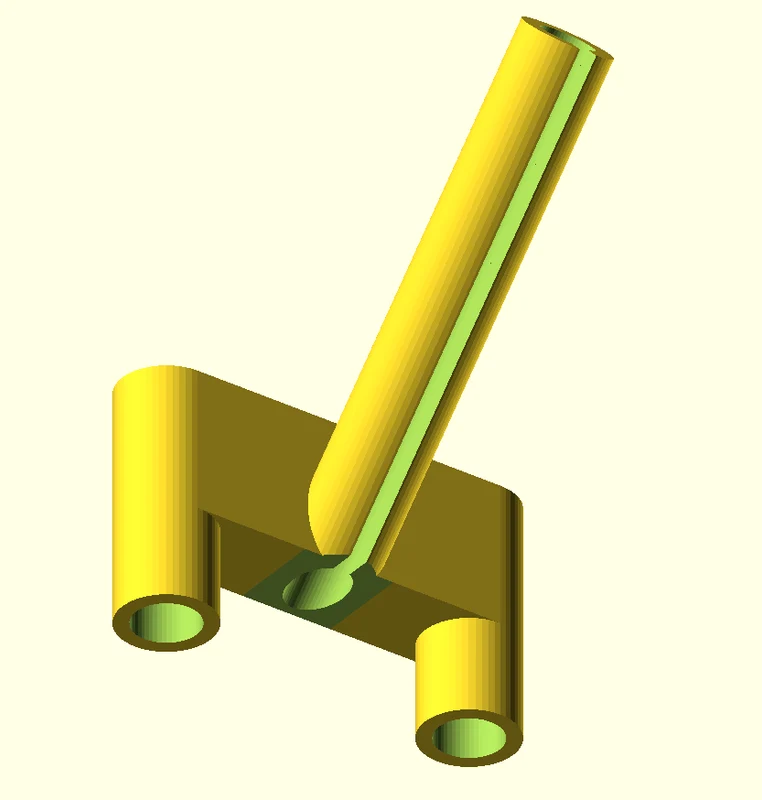

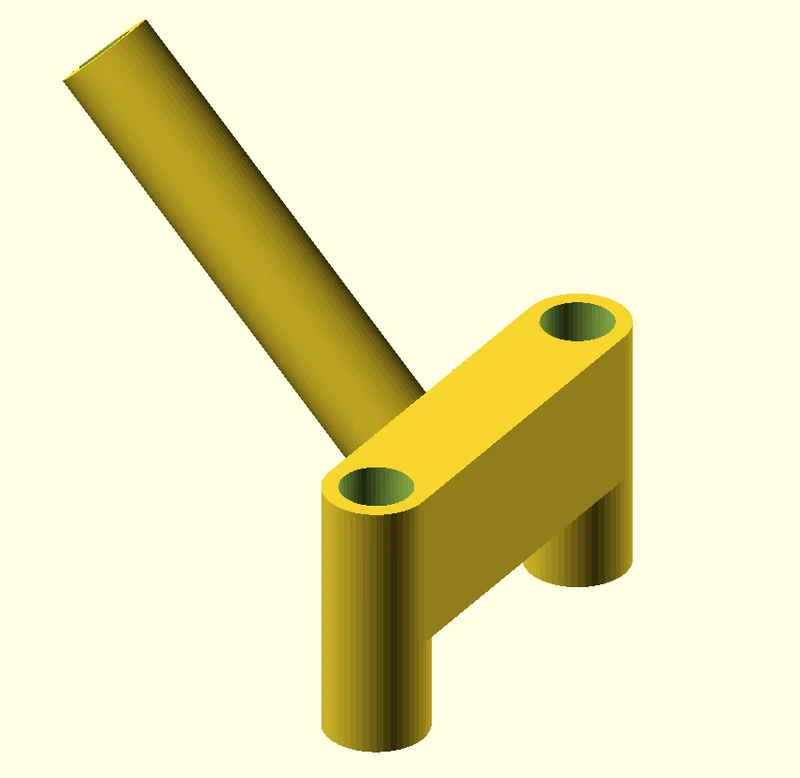

Модель разработана в OpenSCAD с учетом удобства обслуживания и настройки. Каждая часть представляет собой отдельный модуль, и для каждого измерения существует переменная. Если вам нужна помощь в модификации моей модели, оставьте мне сообщение или напишите комментарий.

В зависимости от вашей конкретной настройки вы можете немного изменить эти переменные:

стендофф_высота: если вы хотите установить несколько предметов на задних стойках, вы можете уменьшить здесь высоту стойки.

антенна_длина: Если ваш воздушный блок O3 установлен очень далеко вперед или назад, вы можете изменить длину антенны. Однако значение по умолчанию подойдет для большинства настроек.

антенна_slot_width: Если вы не печатаете эту деталь с помощью ТПУ и у вас возникли проблемы с установкой антенны в крепление, вы можете увеличить ширину слота.

антенна_угол: Измените это по своему вкусу.

антенна_z_offset: перемещает стержень антенны по оси Z.

Печать

Предлагаю распечатать крепление на боку с гнилью антенны вверх. Таким образом, вам не понадобится никакая поддержка.
