Переносная антенна ADS-B

У меня на балконе установлена ​​базовая станция ADS-B с самодельными антеннами. Но поскольку я не живу на вершине горы, мне всегда было любопытно, какой диапазон я смогу получить с помощью своей установки. Поэтому я разработал портативную антенну ADS-B, которую можно брать с собой в поход. Эту антенну можно держать в воздухе вручную или положить на плоскую поверхность. Чтобы избежать использования длинного сигнального кабеля, приемник USB SDR напрямую подключается к антенне с помощью адаптера типа SMA-N. Соединение ресивера с компьютером осуществляется через удлинительный USB-кабель. Я использую ClockworkPi uConsole с установленным на ней TAR1090 (вместе со всеми необходимыми скриптами).

Материал:

Приемник AirNav RadarBox FlightStick
USB-удлинительный кабель
Переходник SMA (штекер) на N (штекер) (пример: https://at.rs-online.com/web/p/koaxis-adapter/1246803)
Разъем панели типа N (пример: https://at.rs-online.com/web/p/koaxis-steckverbinder/8194443)
Обжимная кольцевая клемма (в зависимости от сечения провода)
Болты и гайки М3
Медная проволока
винты 2 мм

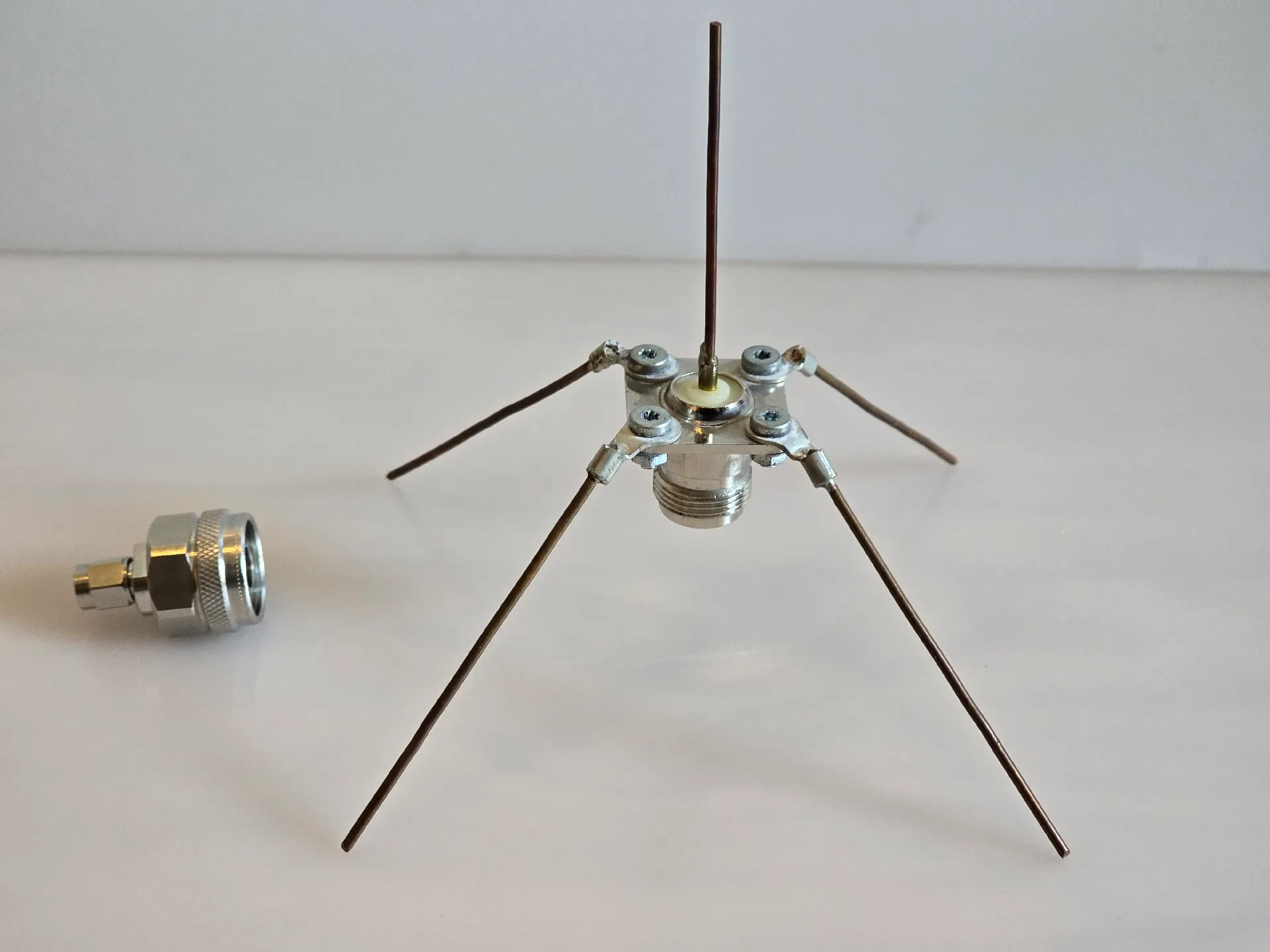

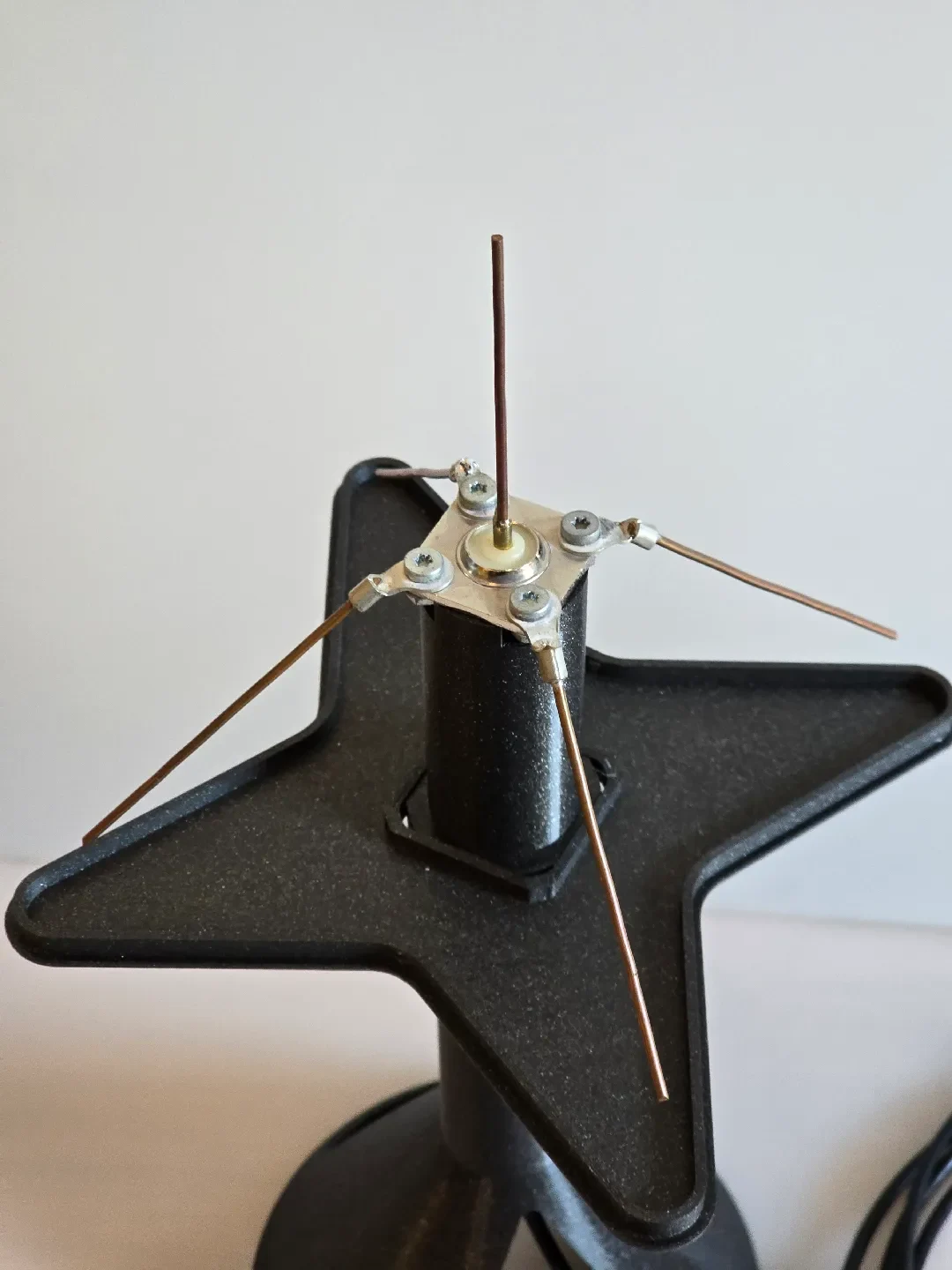

Посмотрите прилагаемые фотографии, как собрать антенну. Монополь составляет ок. Длина 67 мм, радиалы ок. 75 мм. Вот ссылка для более подробного описания: https://m0ukd.com/calculators/quarter-wave-ground-plane-antenna-calculator/

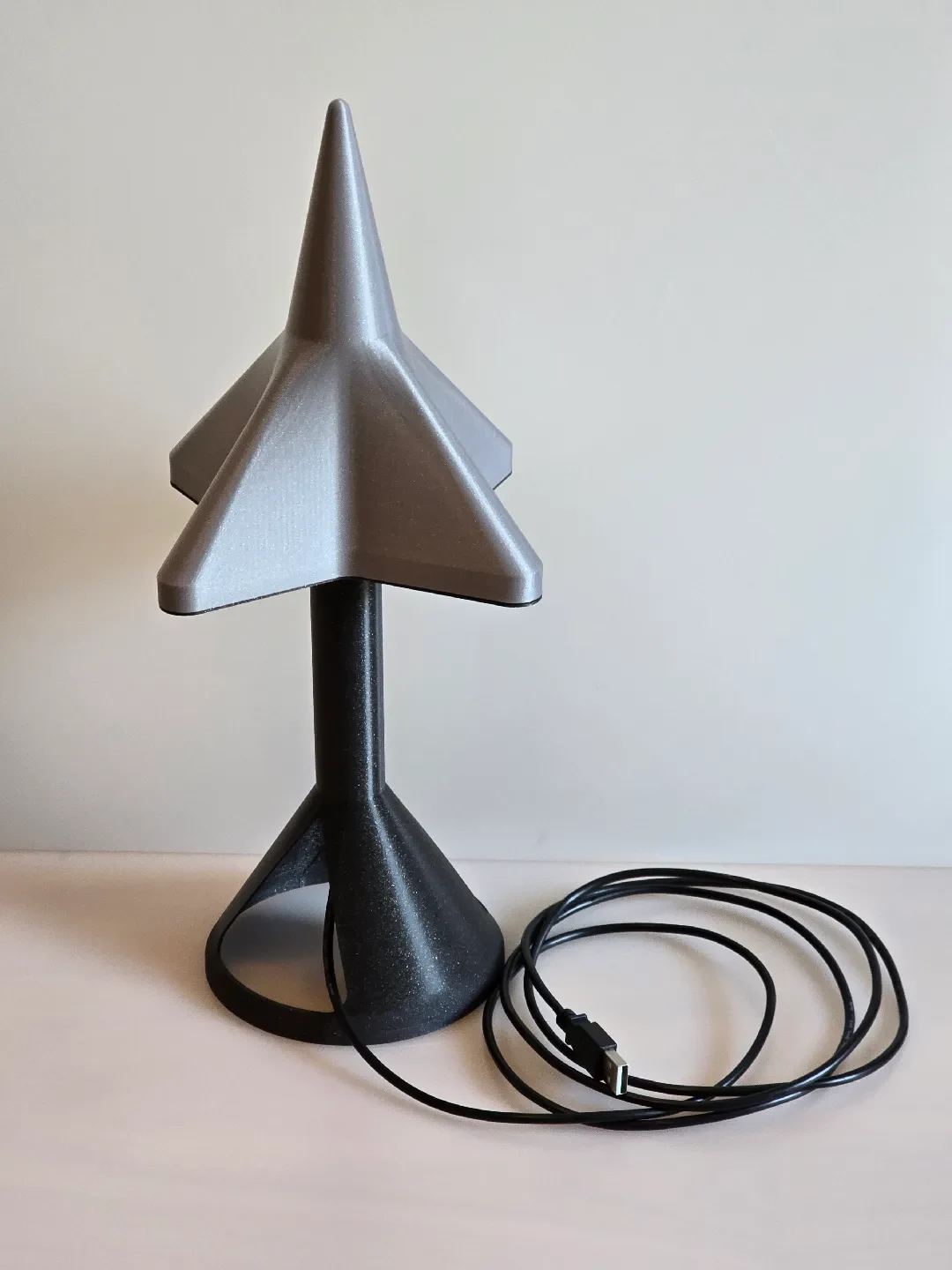

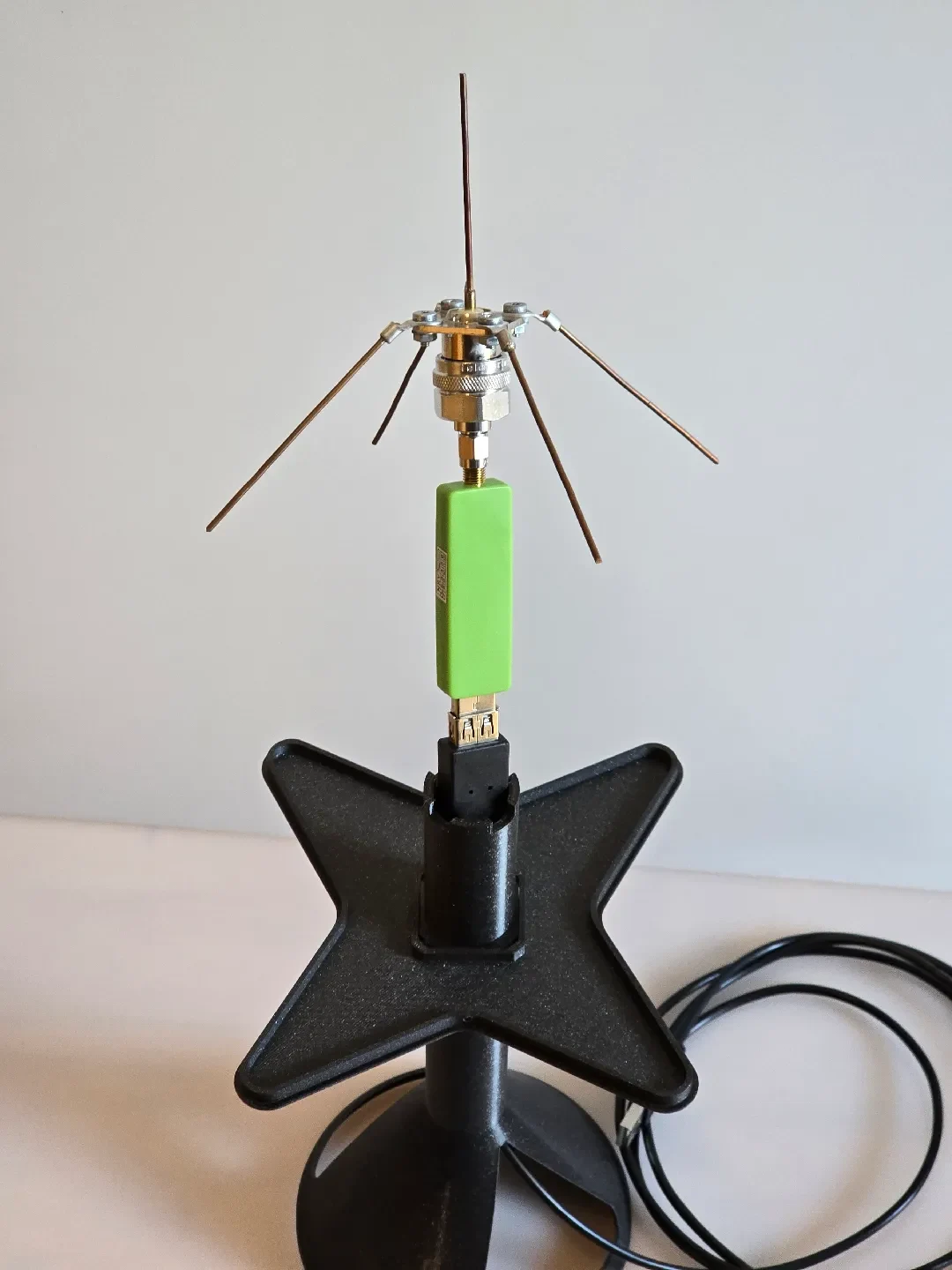

Вставьте штангу в основание, прикрепите антенну к приемнику и пропустите USB-кабель через штангу. Бленду необходимо закрепить двумя винтами диаметром 2 мм.
Примечан��е: длинный стержень напечатан с помощью Prusa XL, короткий можно напечатать с помощью MK4 или аналогичного.

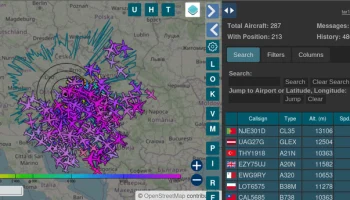

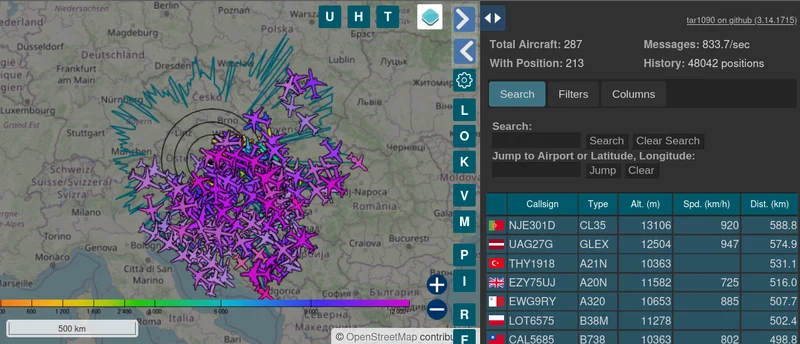

В приложении вы можете найти скриншот максимальной дальности, которую мне удалось получить во время похода.
