Эти крепления позволяют подключить штырь длиной 5,6 м (или пару для диполя) для создания портативной КВ-антенны. Тороид (размер 140) удерживается на месте стяжками, которые проходят через корпус детали. Вы увидите, что спецификации материалов очень похожи, поэтому изготовление обоих не займет много времени. Кроме того, эта конструкция совместима с антеннами типа PAC-12, а также с более дешевой вертикальной антенной с красной цилиндрической точкой питания. Они оба используют хлысты с резьбой М10 и заземляющие шипы. Причиной использования этой версии является небольшая экономия веса и добавление встроенного дросселя.
Все детали дешевые на таких сайтах, как Aliexpress. Ищите продавцов, использующих доставку «Выбор», чтобы получить бесплатную доставку при заказе на сумму более 10 долларов США.)
Для диполя вам понадобится:
2...5,6 млн кнутов (11-17 долларов за штуку)

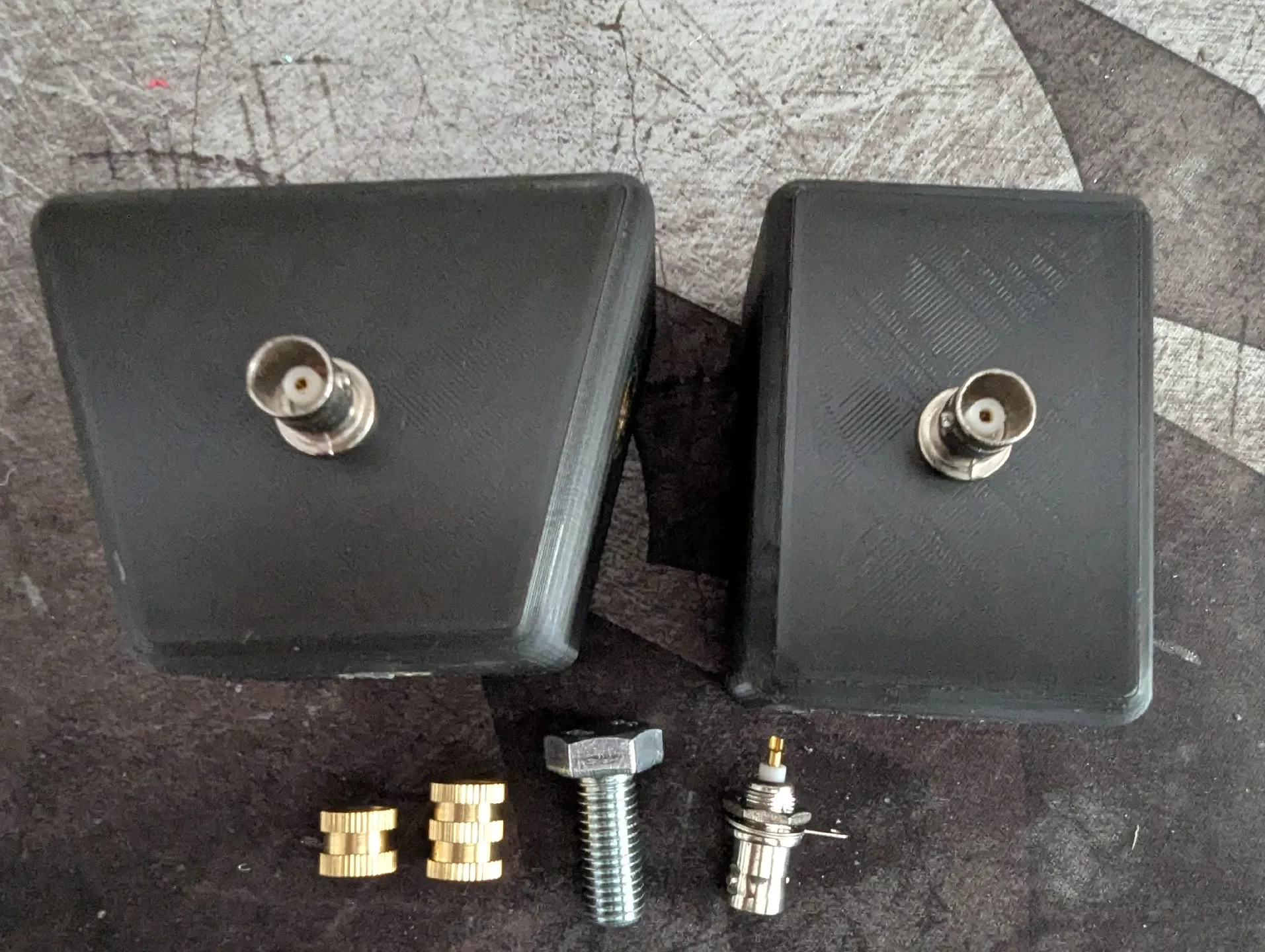

Вставки M10 2...15 мм (3-4 доллара за упаковку из десяти штук)
2...10-метровые вставки M10 (3-4 доллара за упаковку из десяти штук) (можно использовать только 15-миллиметровые вставки для всех четырех)

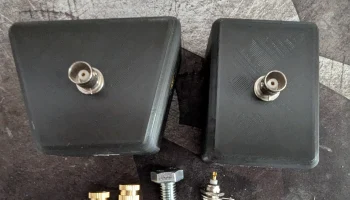

1… Крепление на панели BNC
1… тороид FT-140-43 (7-10 долларов на Amazon)
4… обычные стяжки (бесплатно?)
разные эмалированные провода (бесплатно?)
Какой-то штатив с резьбой М10 (случайно нашел в местном магазине «Гудвилл» с торговой маркой «Эмарт»)

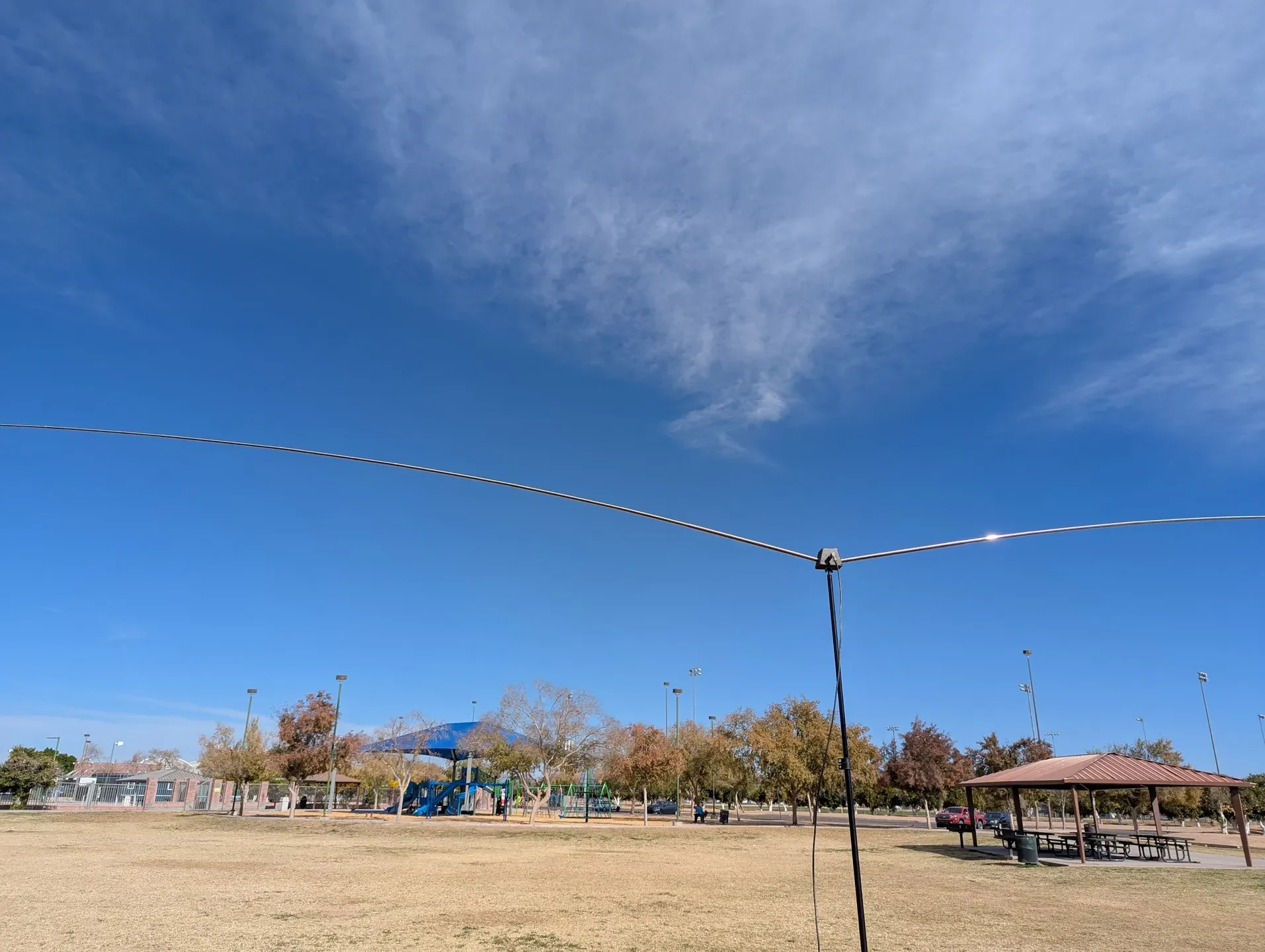

Кнуты крепятся под углом 15 градусов. Если вы расположите его так, чтобы они были направлены вверх, естественное свисание хлыстов удержит кончики примерно на одном уровне для 20-метрового диполя. Если вы направите штыри вниз, вы, скорее всего, увидите сопротивление 50 Ом из-за более «переве��нутой V» конфигурации.
Для вертикали список деталей очень похож:
1...5,6М хлыст
Вставки M10 2… 15 мм
1… Крепление на панели BNC
1… Тороид ФТ-140-43
4… обычные стяжки
разные эмалированные провода
разные провода заземляющего слоя и заземляющий штырь

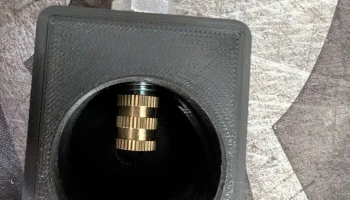

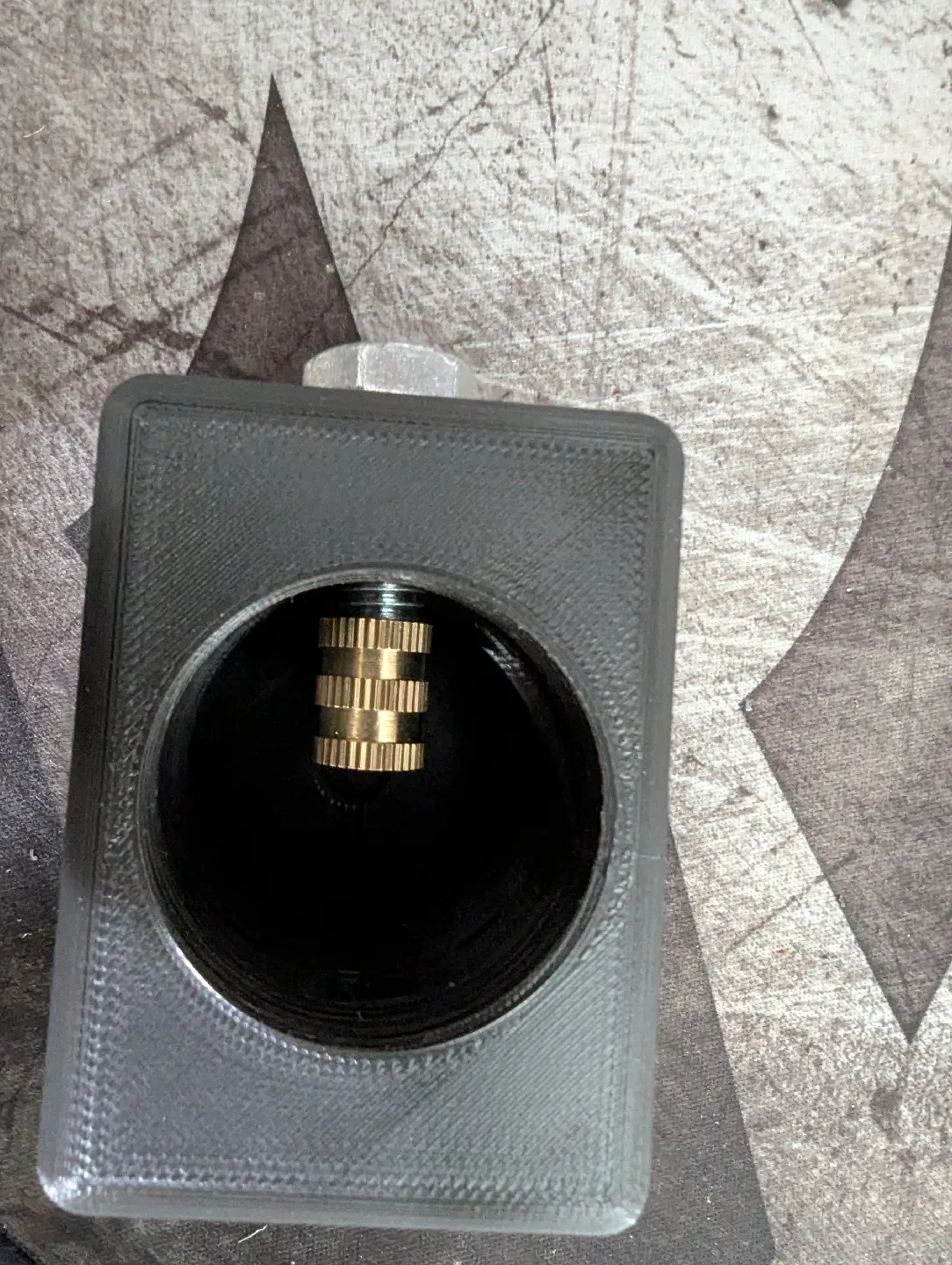

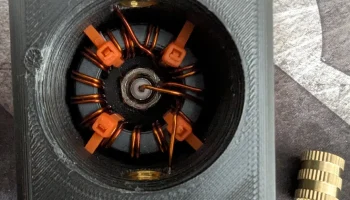

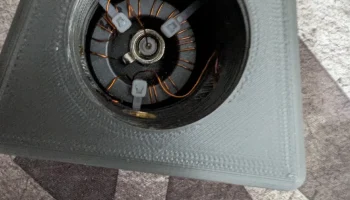

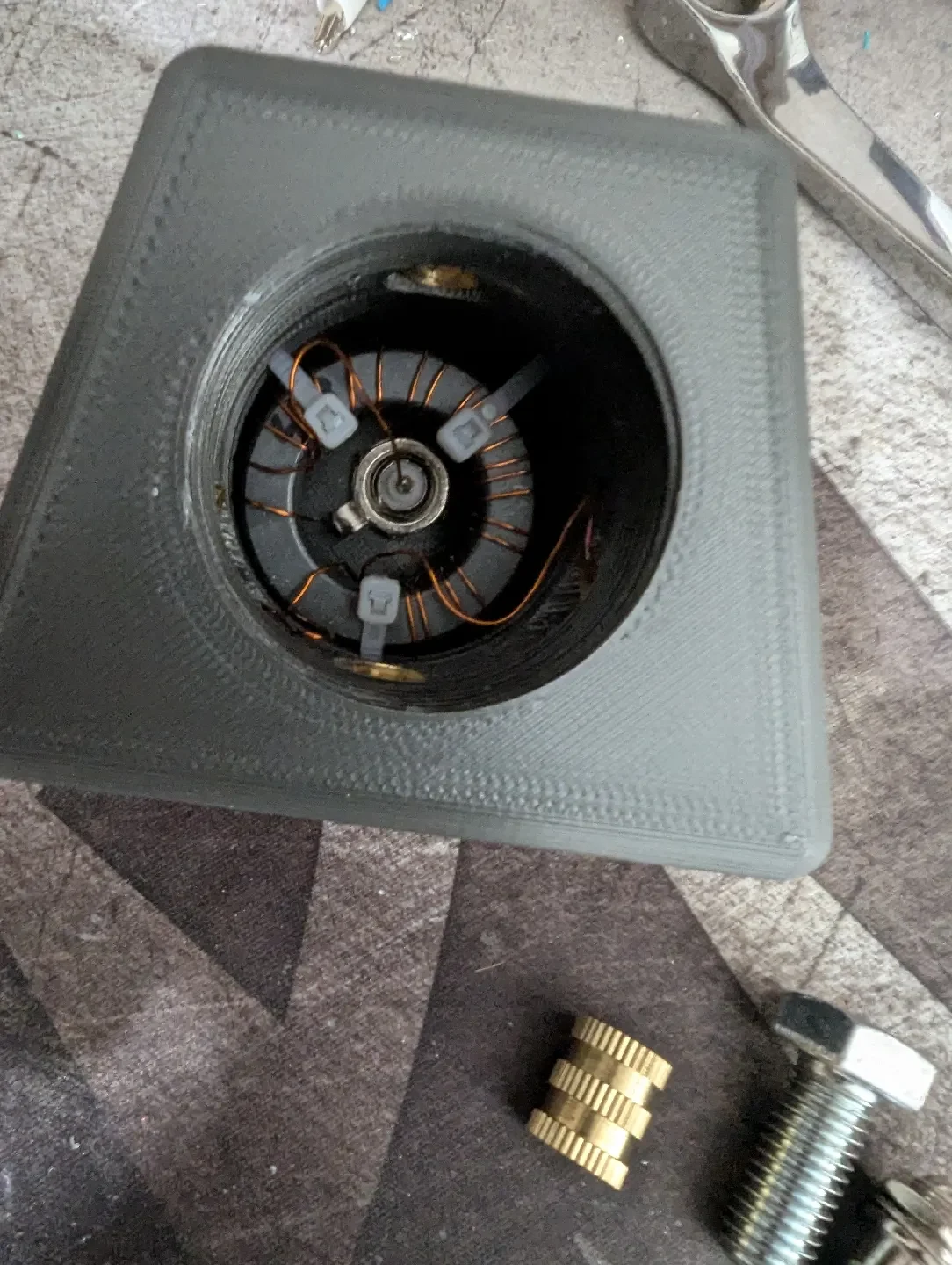

Смотрите фото строительства. Вы можете нагреть резьбовые вставки и запрессовать их, но я использовал болт М10 снаружи, чтобы вставить вставку на место. Обратите внимание, что эмалированная проволока припаивается к резьбовой вставке перед ее установкой на место, и в модели уже имеется место для паяного соединения. Тороид наматывается как простой дроссельный балун 1:1 (Гуанелла).
