Крепление на стойку 32 мм для антенны LoRa из стекловолок...
Поднимите свой шлюз LoRa или узел Meshtastic с помощью этого специально разработанного крепления на стойке. Это крепление, специально разработанное для всенаправленных антенн из стекловолокна (например, используемых с комплектами RakWireless, Helium или MeshCore), обеспечивает надежный переход между стандартной 32-миллиметровой трубой из ПВХ и основанием вашей антенны.
Печатная плата FakeTec (например) и BPF помещаются внутри трубки диаметром 32 мм.

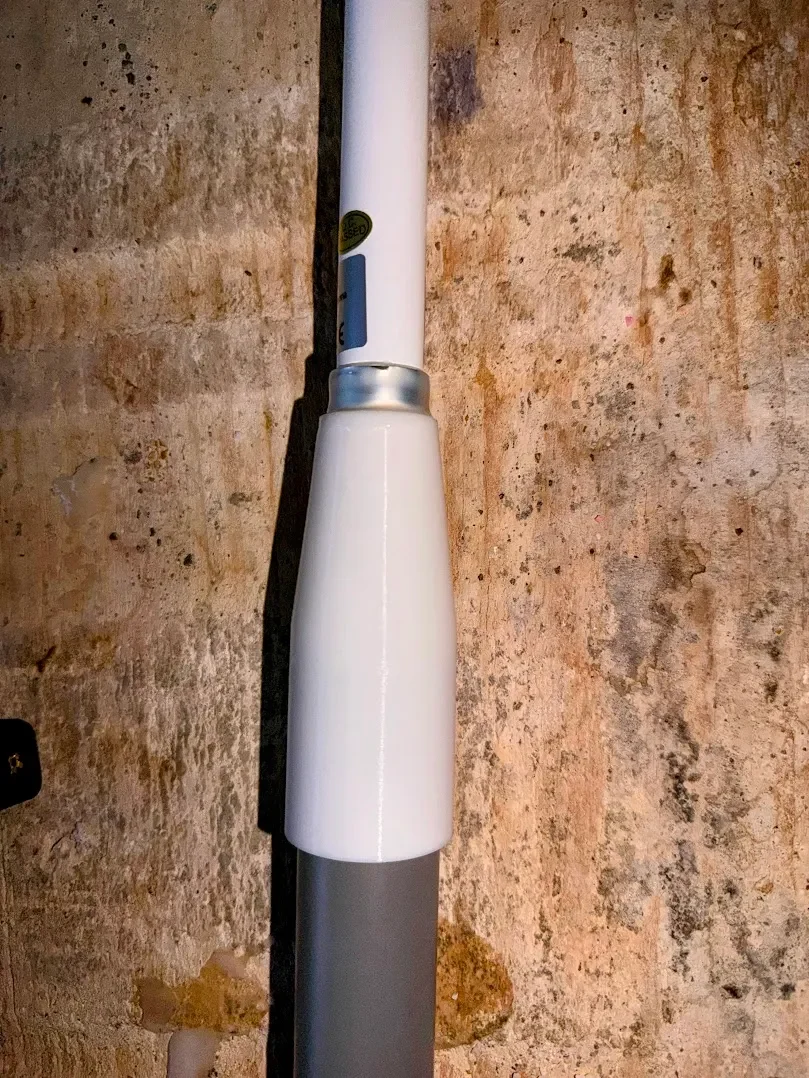

Крепление оснащено внутренним центрирующим кольцом, которое гарантирует, что ваша антенна останется идеально вертикальной, не будет дребезжать и не наклоняться при сильном ветре.
Защита от атмосферных воздействий
Чтобы обеспечить длительное использование на открытом воздухе, верхняя часть крепления имеет небольшой зазор, позволяющий разместить полоску силиконового герметика. Нанесение силикона на место соединения антенны с креплением предотвращает попадание воды на опору или на радиочастотные разъемы.
Особенности
Точная посадка: разработана для плотного прилегания к палкам диаметром 32 мм.
Стабильность: внутреннее кольцо предотвращает раскачивание антенны.
RF-дружественность: рядом с излучающим элементом отсутствуют металлические детали, которые могут мешать вашему КСВ.
Внутренний корпус: диаметр опоры 32 мм достаточно широк, чтобы вместить большинство небольших пла�� разработки LoRa. Вам нужно всего лишь проложить один кабель USB-C или кабель питания к опоре.
Настройки печати
Чтобы гарантировать, что он выдержит непогоду, я рекомендую следующее:
Материал: PETG (избегайте PLA, так как он деформируется на солнце).
Периметры: 3-4 для прочности конструкции.
Заполнение: 25% или выше
Опоры: используйте опоры для деревьев.
Инструкции по сборке
Подсоедините к радиоприемнику косичку длиной 5 см.
Пропустите косичку через крепление и подключите ее к основанию антенны.
Вставьте антенну в крепление до упора во внутреннее кольцо.
Загерметизируйте: нанесите полоску устойчивого к ультрафиолетовому излучению силикона вокруг верхней точки в��ода, где антенна соединяется с пластиком.

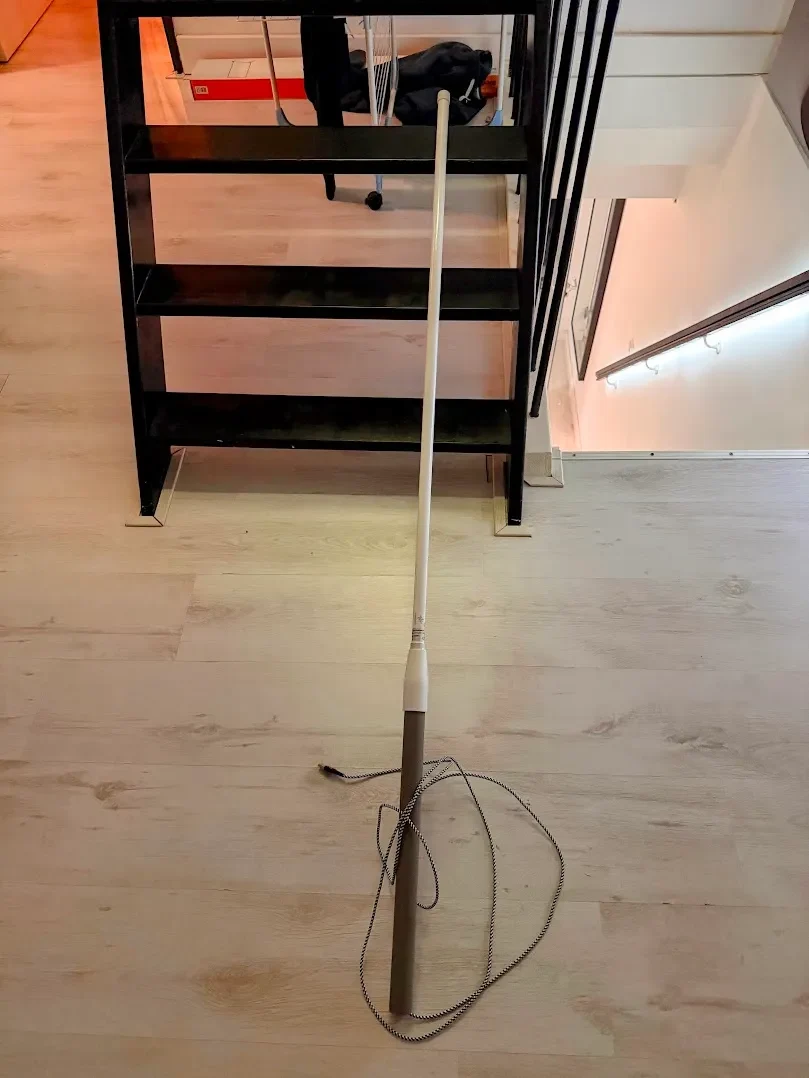

Вставьте радиостанцию в 32-миллиметровую стойку, а затем в крепление.
