Шестиугольная антенна, сплошная линия передачи...

Сделано на заказ. Владелец не сообщил мне о результатах.

Контекст

Шестилучевая антенна представляет собой простую направленную антенну со сложенными элементами для нескольких диапазонов. Каждый элемент подключается к линии передачи. Самый простой способ сделать это — соединить вместе несколько коротких коаксиальных патчей с зачищенными концами.

По словам владельца, подобный взлом коаксиала влечет за собой значительные убытки. Решением является прочная линия электропередачи из алюминиевых профилей (в данном случае) определенных размеров.

Механически проблема состоит в том, чтобы держать две алюминиевые трубки внутри друг друга и иметь возможность доступа к внутреннему проводнику, не замыкая его на внешний.

Я не уверен, что потери на коаксиальном кабеле достаточно велики, и что крошечный выигрыш в 1-3 дБ н�� шестигранном луче оправдывает такую ​​большую работу, увы, я никогда не получал сравнения между обычным коаксиальным кабелем с ответвлением и этой надежной линией передачи. Соотношение F/B может быть полезным.

спецификация

Квадратная трубка 20 мм.
Круглая труба 8 мм (или стержень 8 мм, должен быть более прочным)
Винты М3-М4, 5-10мм (пилот)
Винты М3-М4, 8-12 мм (постоянные)
Метчик М3-М4
Шайбы М3-М4

Как

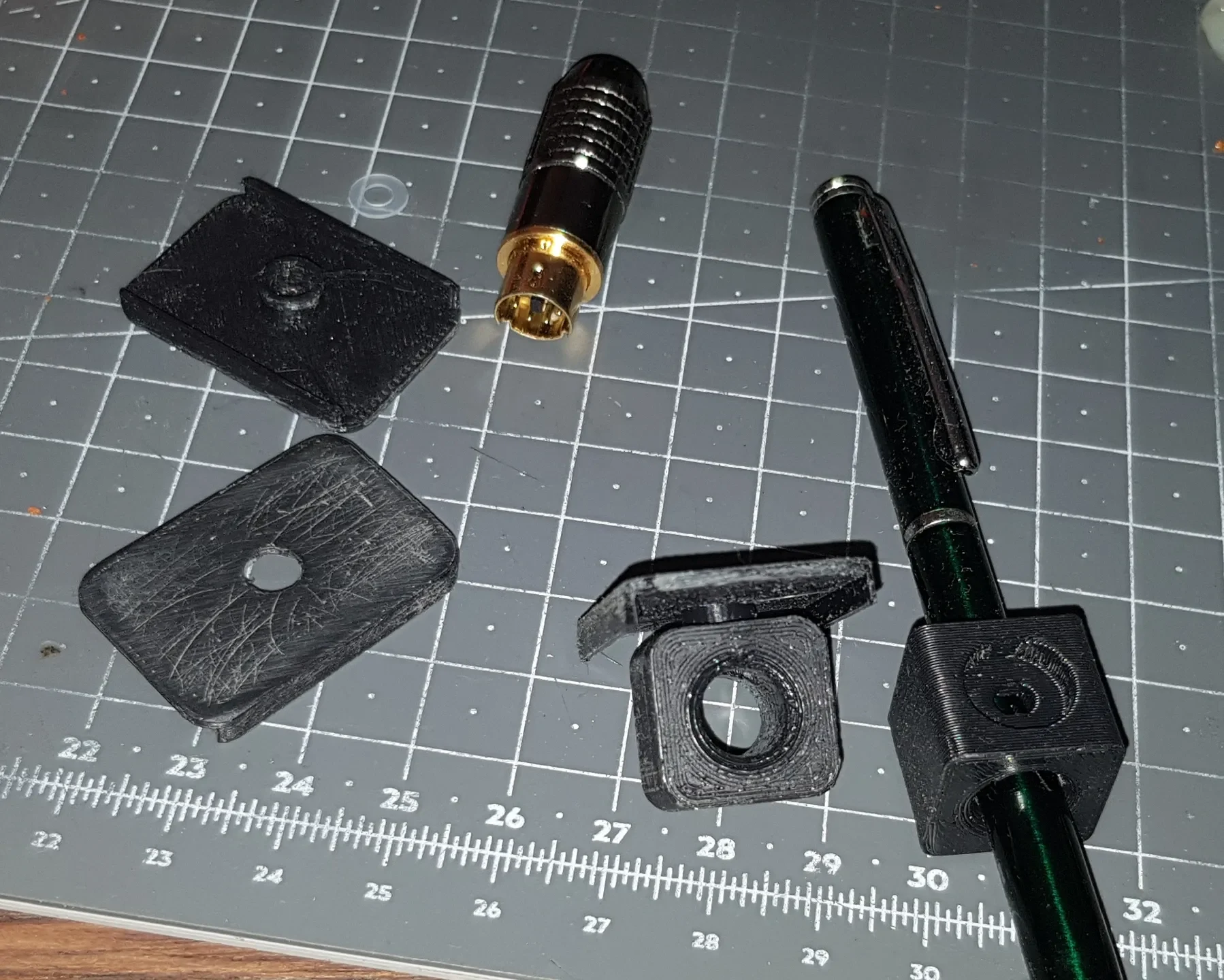

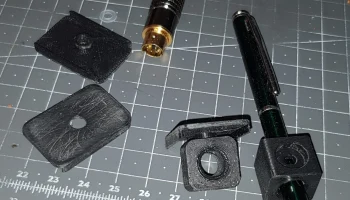

Распечатайте по одной паре для каждой полосы. Распечатайте дополнительные разделители, если хотите распределить их равномерно. Проставки представляют собой кубовидные детали с 3 отверстиями.
Возьмите квадратную трубку, отметьте отверстия под см��сители для каждой ленты.
Просверлите отверстия для винтов с обеих сторон. Выходное отверстие будет прослушиваться для сигнала «щита».
Расширьте входное отверстие до удобного размера. Через это отверстие проходит «горячий» сигнал. Дрель, медленно.
Зачистите внутреннюю часть. Вы можете уве��ичить входное отверстие настолько, насколько это необходимо, так как часть изолятора (плоская часть с боковыми кромками и центральной трубкой) выравнивает профиль по бокам. Эти детали были сделаны специально, чтобы скрыть мое хорошее мастерство.
Заверните выходные отверстия.
Добавьте проставки к круглой трубе. Распределите их согласно маркировке на квадратной трубке.

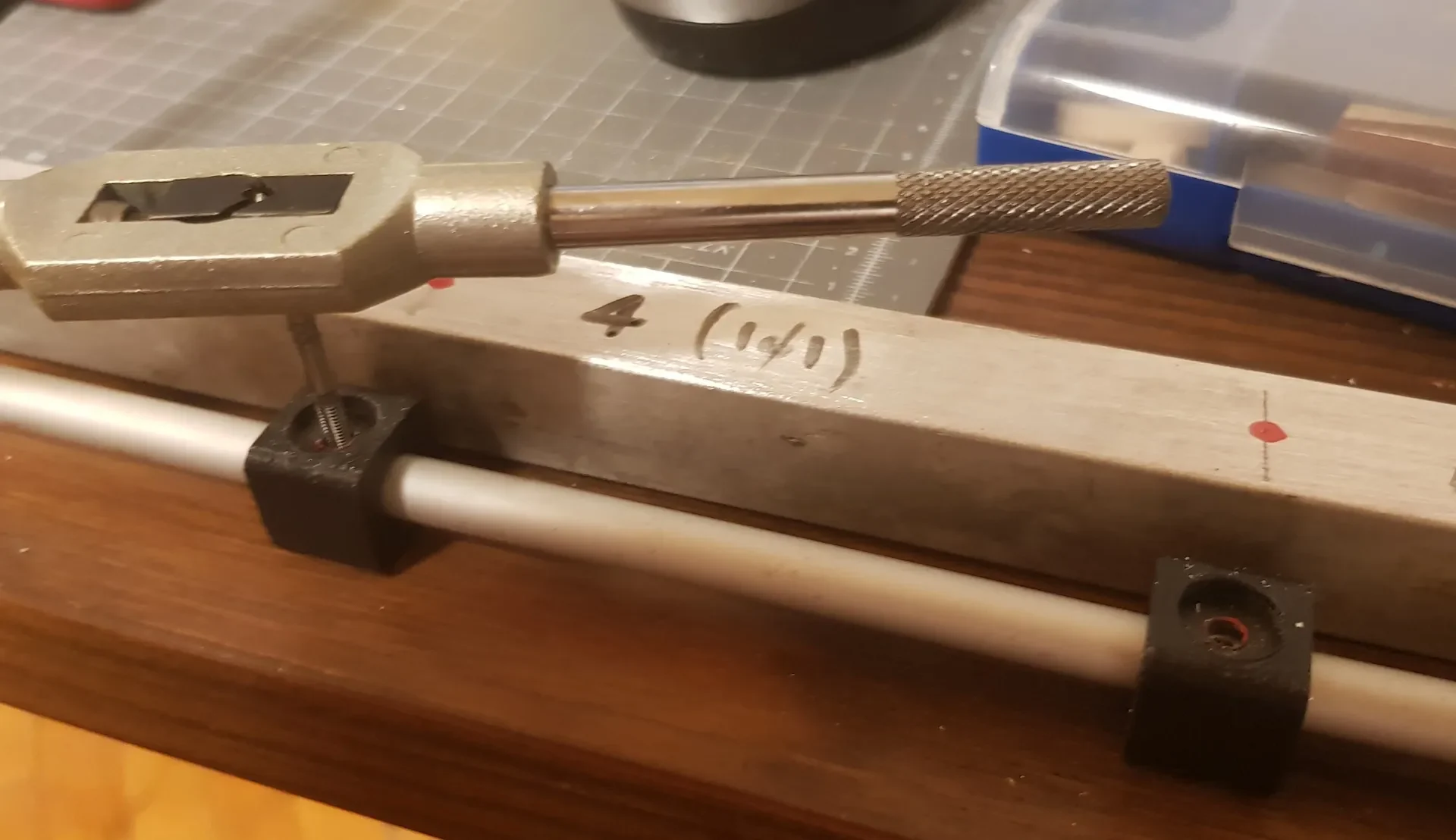

Зажмите трубку, отметьте, просверлите, постучите. Я использовал М3, но предлагаю М4. Я предлагаю надеть алюминиевый стержень на трубу для лучшей резьбы.
Добавьте направляющие винты в проставки. Головка должна находиться на одном уровне с проставкой. Если стоит гордо, то проставки не подойдут.
Вставьте круглый стержень в квадратную трубку с проставками. Не нажимайте слишком сильно, иначе вы порвете нити.
Направляющие винты должны быть совмещены с входными отверстиями.

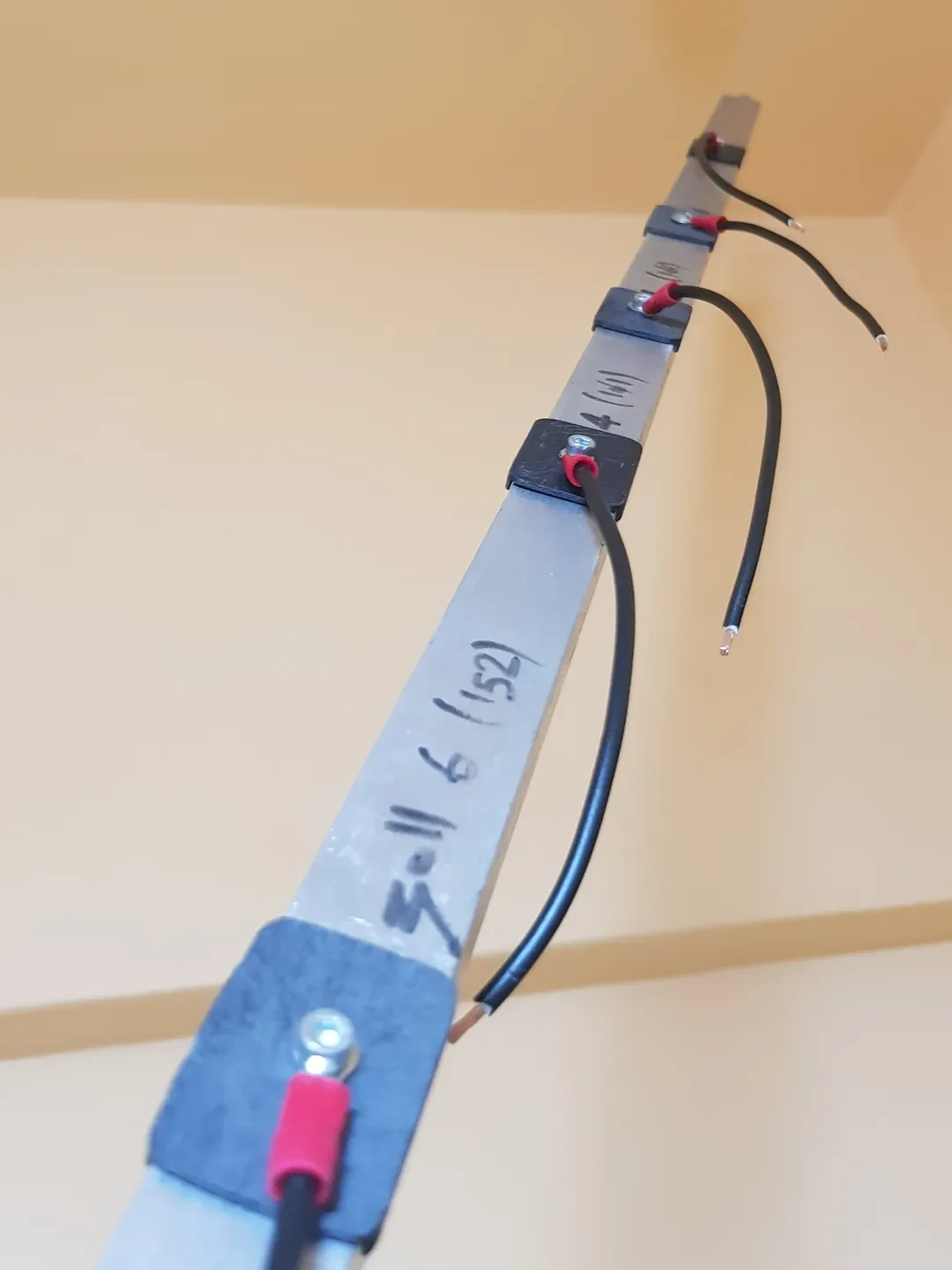

Удалите один направляющий винт. Добавьте один изолятор. Добавьте один провод для горячей стороны (элемент антенны), добавьте шайбу, закрепите сборку постоянными винтами.

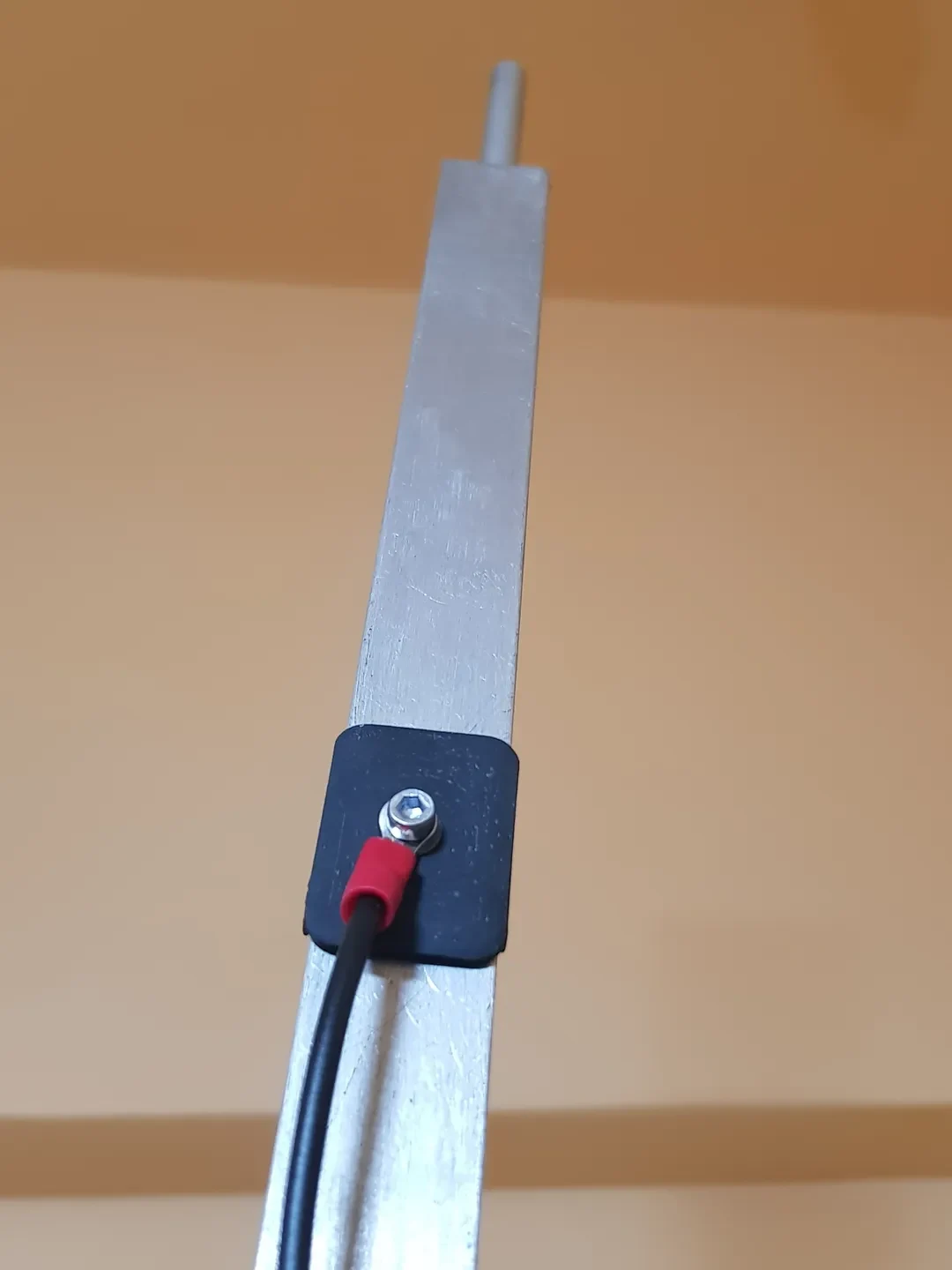

Используйте выходное отверстие с резьбой, чтобы закрепить другой конец провода. Используйте короткие винты, достаточные для контакта с квадратной трубкой и не глубже. Изолятор должен препятствовать короткому замыканию двух профилей, но при использовании винта у вас будет гораздо больше рычагов воздействия на печатную деталь.
Повторите для каждой проставки.

Примечания

Изначально мои изоляторы были короче (как на фотографиях).
Антенный разъем — хочу сказать, что это упражнение для читателя, так как мое решение было не идеальным: создать еще один набор отводов.
Антенный разъем можно разместить даже в конце узла через монтажную пластину с шестигранной балкой.
Вот немного теории по проектированию TL. Это также онлайн-инструмент для проектирования произвольных ЛЭП с известным импедансом.
