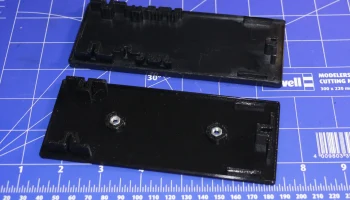

Боковые панели антенного тюнера MFJ-945E с монтажными отв...
Специально разработанные запасные боковые столики для антенного тюнера MFJ-945E. Тюнер не имеет отверстий для крепления, поэтому я их сделал.

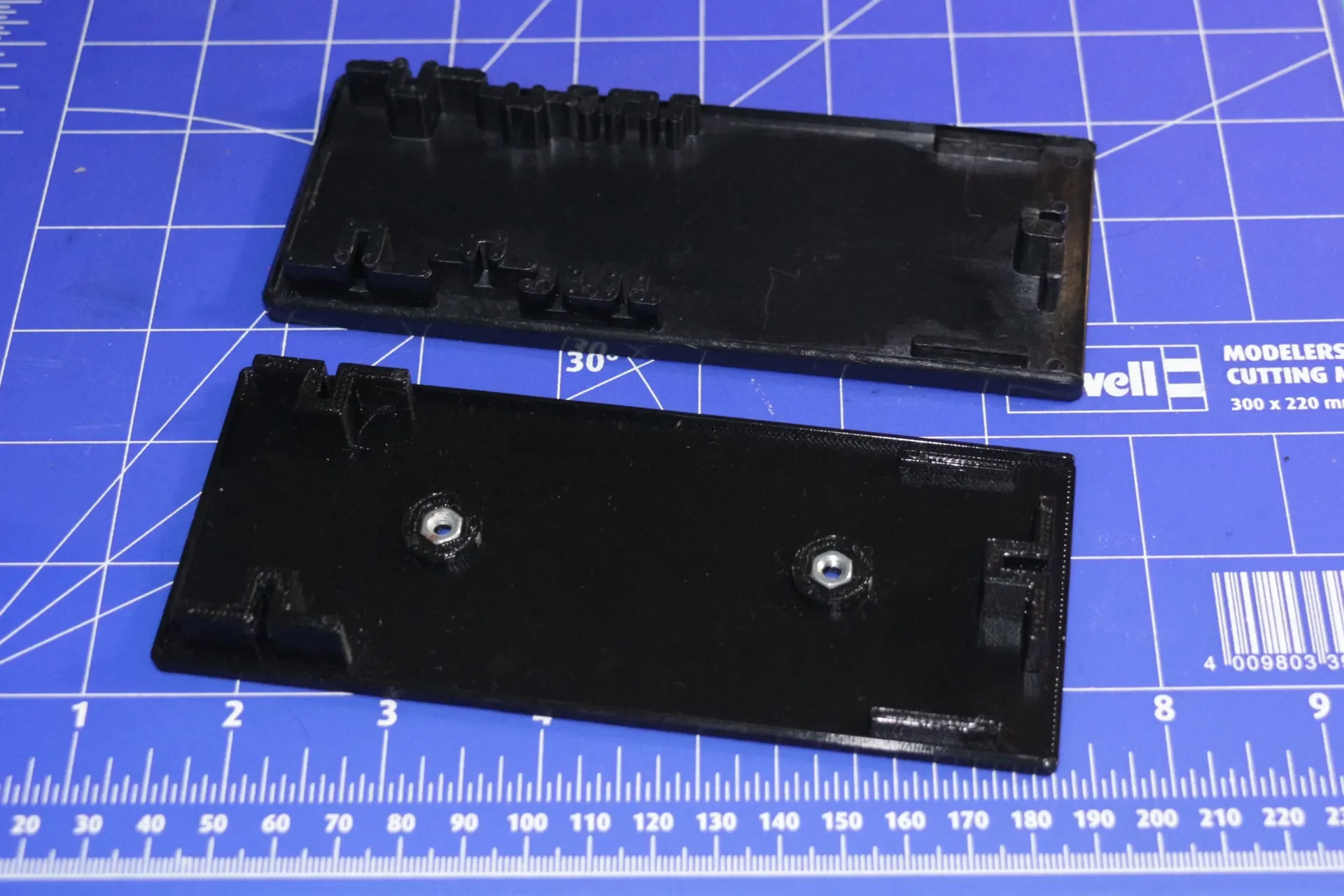

Это защелкивающаяся замена оригинальным пластиковым боковым пластинам.
Есть две версии, если часть. Один проще, использует меньше материала, но немного гибок при печати из PETG. Другой сильнее.
Перед монтажом в пластины необходимо вставить четыре шестигранные гайки М4. Гайки будут сидеть плотно, но при желании их можно приклеить.

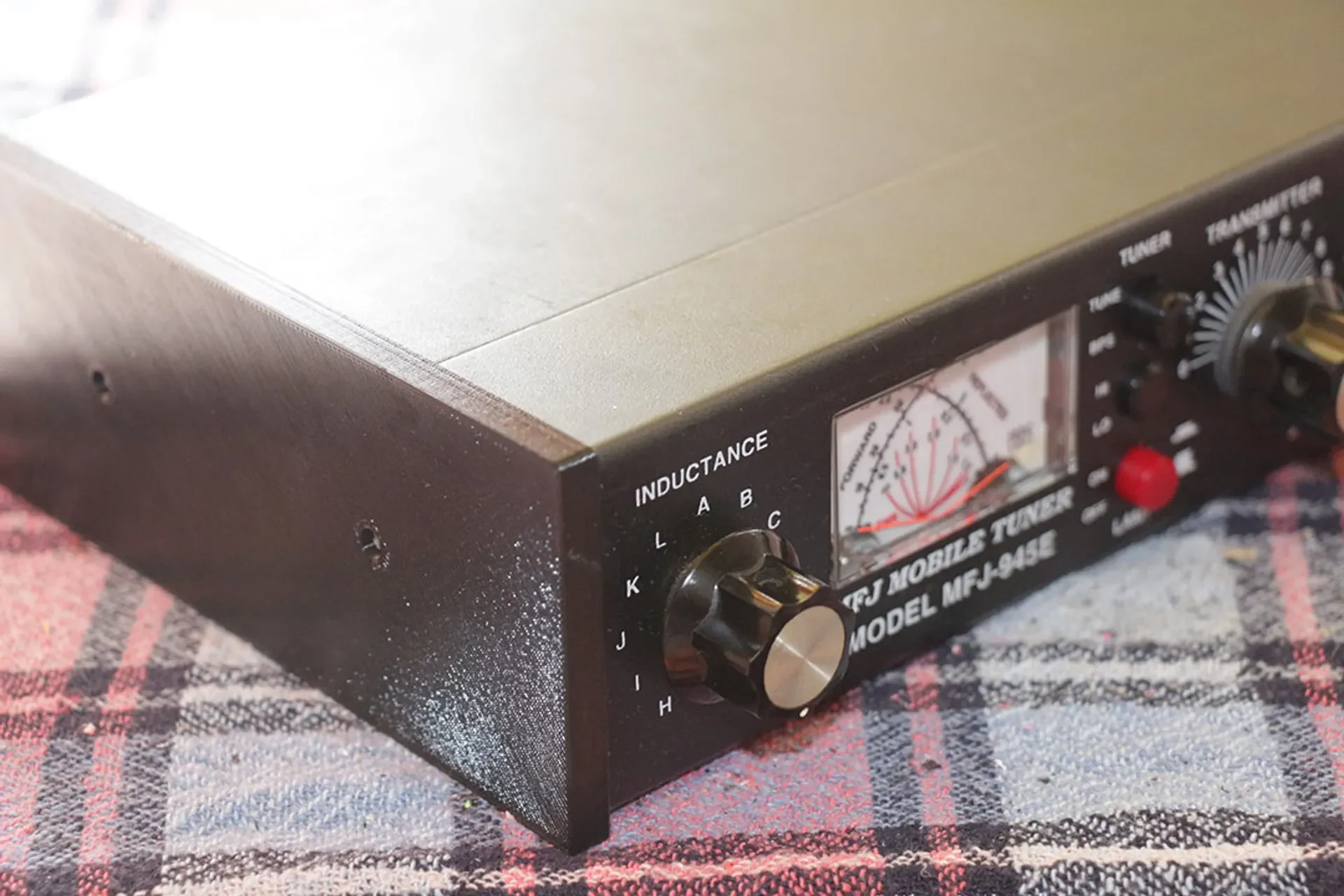

Монтажные отверстия предназначены для винтов М4 на расстоянии 67 мм друг от друга. Отверстия для винтов расположены на расстоянии 40 мм от переднего и заднего края.
При установке модифицированного устройства обратите внимание, чтобы не использовать слишком длинные винты. Внутри довольно много места, но если вы используете слишком длинный винт, он может задеть или повредить компоненты внутри.
Распечатать инструкции
PETG хорош, немного гибок, но это не повредит. Нить PLA также хороша, за исключением случаев, когда устройство будет использоваться на открытом воздухе при высоких температурах.
