Haven Node Raspberry Pi 5, двойная антенна,

Я также разместил модификации для OPENWRT для работы на Raspberry Pi 5 на GitHub.

Краткая информация: когда я начинал, у меня не было файла STEP, поэтому я использовал STL с Render, чтобы внести эти изменения. Слишком поздно я понял, что вместо этого мог бы использовать файл STEP. ржу не могу. Но, по крайней мере, благодаря этому проекту я научился использовать Render!

Основываясь на всех отзывах в комментариях, вот что я исправил:

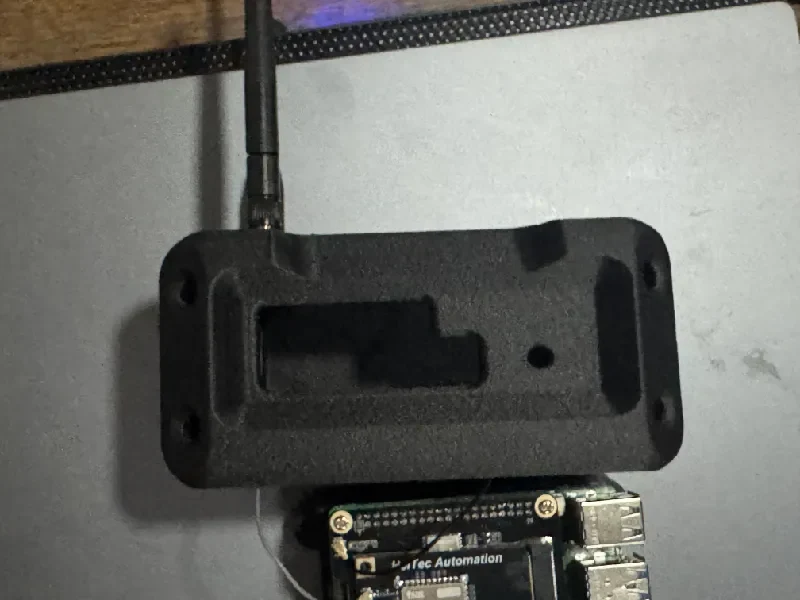

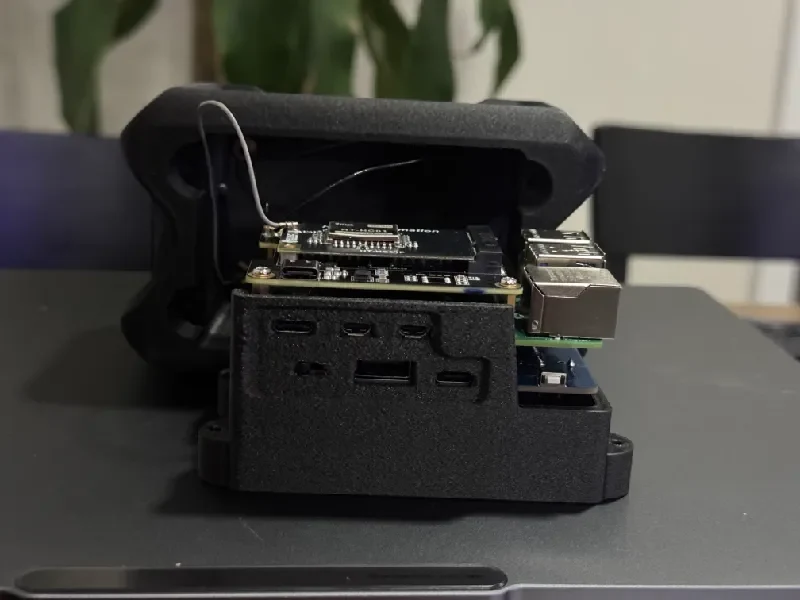

Проблема с кнопкой питания ИБП — ИСПРАВЛЕНО! Утопленные контуры USB-портов и разъемов я удалил из самого корпуса. и перешел к вставке в корпус. Это устраняет проблему, с которой все сталкивались при поломке выключателя ИБП. Вставка теперь скользит более плавно.

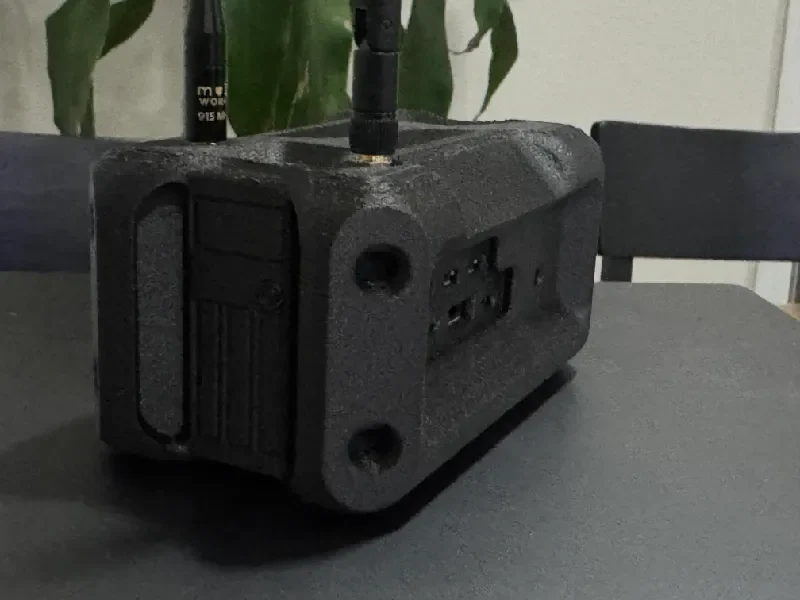

Добавлены физические кнопки: я разработал две настоящие кнопки, которые можно распечатать (а не только отверстия):

Один для кнопки питания Raspberry Pi 5.

Один для кнопки питания ИБП. (чтобы войти внутрь, может потребоваться немного силы, вставьте снаружи)

Я напечатал свой с помощью нити ТПУ.

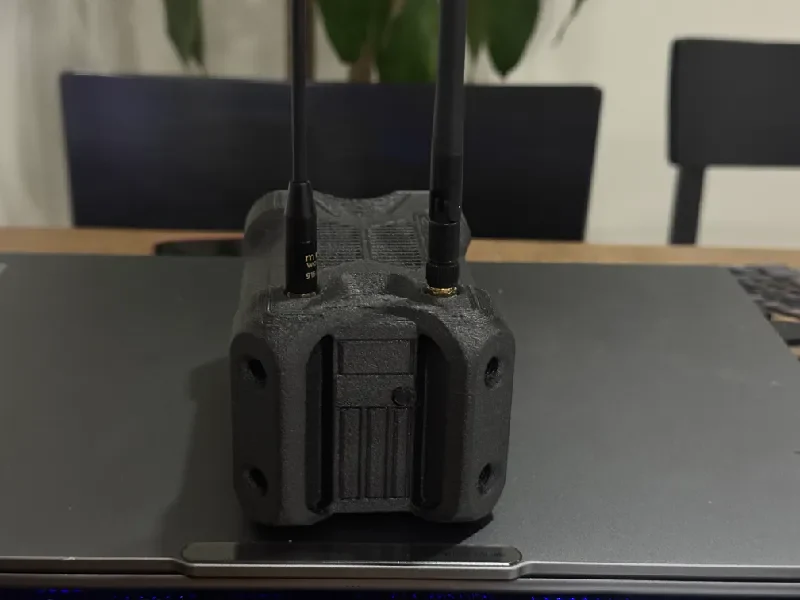

Улучшения антенны: добавлено одно дополнительное антенное гнездо и утоплено. Продолжаем экспериментировать с разными вариациями. Это также позволяет печатать его ровно на стороне антенны, что экономит массу времени и материала — в противном случае вам понадобится сумасшедшее количество подставок.

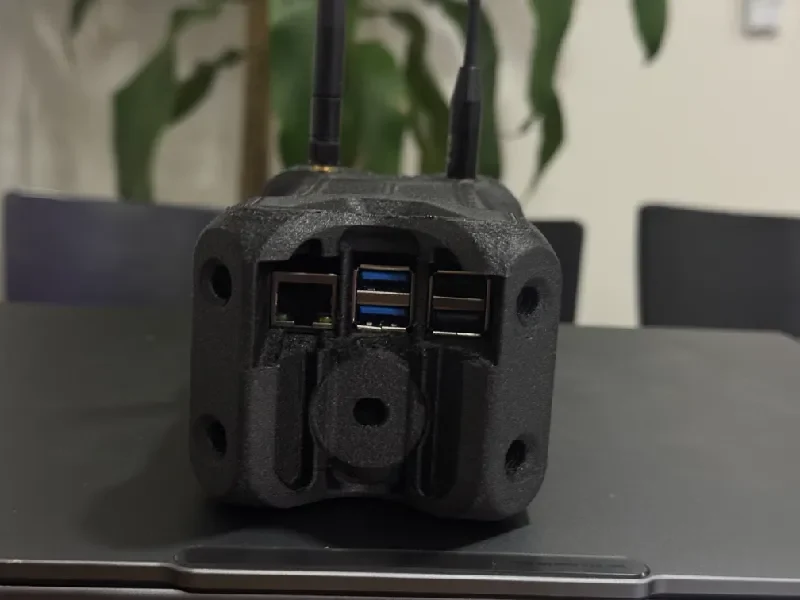

Улучшенный доступ к портам: отверстия для задних портов USB, Ethernet и т. д. стали выше и шире. Это позволяет использовать его как для Pi 5, так и для Pi 4, поскольку их расположение на плате перевернуто. Дополнительная высота также дает вам больше места для подключения устройств, не сталкиваясь с корпусом.

Чего я не трогал: Я еще не работал над резьбой для бокового крепления, так как мне не нужно было использовать боковые крепления.

Дайте мне знать, если вам нужны какие-либо конкретные настройки или у вас есть пожелания!

P.S. — Я удалил отверстие для аудиоразъема, поскольку у Pi 5 его все равно нет.
