Задняя полка на крыше KAON GME AE4705B/AW4704B Зажимы для...
Эти зажимы будут удерживать антенну GME AE4705B или AW4704B (их можно приобрести в двойной упаковке AE4705BTP) на задней полке на крыше KAON, чтобы она не мешала и фиксировалась на месте. Они предназначены для того, чтобы вы могли быстро и надежно сложить любую из антенн, если вы захотите заменить их в дороге. Также имеется паз для шестигранного ключа, необходимого для отвинчивания стопорного винта на пружинном основании антенны.
Зажим�� просто прикручиваются прямо к отверстиям, которые уже есть на полке на крыше, поэтому их можно очень быстро установить и снять.
Требуются некоторые детали, не напечатанные на 3D-принтере, но их можно легко приобрести в местном магазине Bunnings (или аналогичном хозяйственном магазине):
2 винта с головкой под торцевой ключ M5 x 10 мм от Bunnings
2 шестигранные гайки M5 от Bunnings
2 плоские шайбы M5 (опция) от Bunnings
Нескользящая подкладка от Bunnings (ее можно заменить чем-нибудь относительно тонким и цепким, поскольку она используется для предотвращения соскальзывания антенн вбок)
Ремни-липучки шириной 12 мм и длиной 150 мм можно приобрести на Ebay (точный размер) или Bunnings (вырежьте их по размеру самостоятельно)

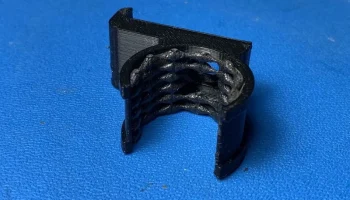

Собрав все вместе, посмотрите прилагаемые изображения для визуального ознакомления:

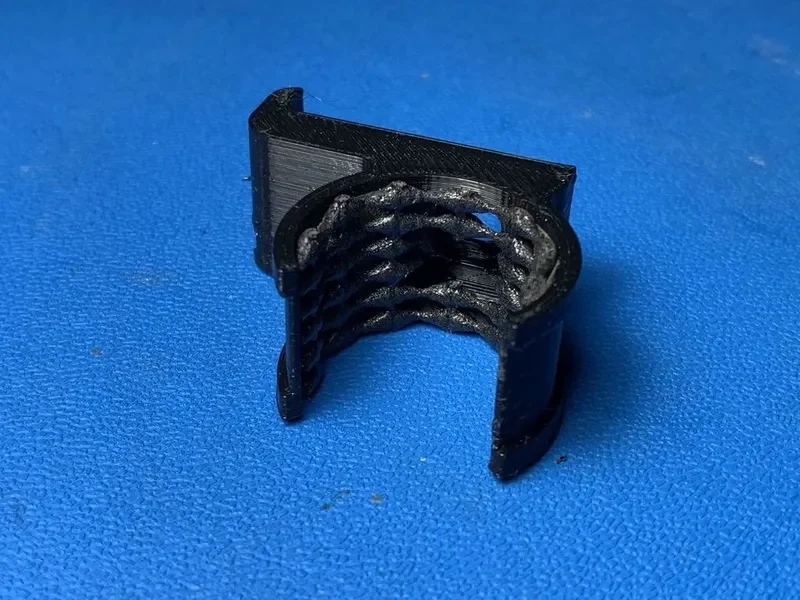

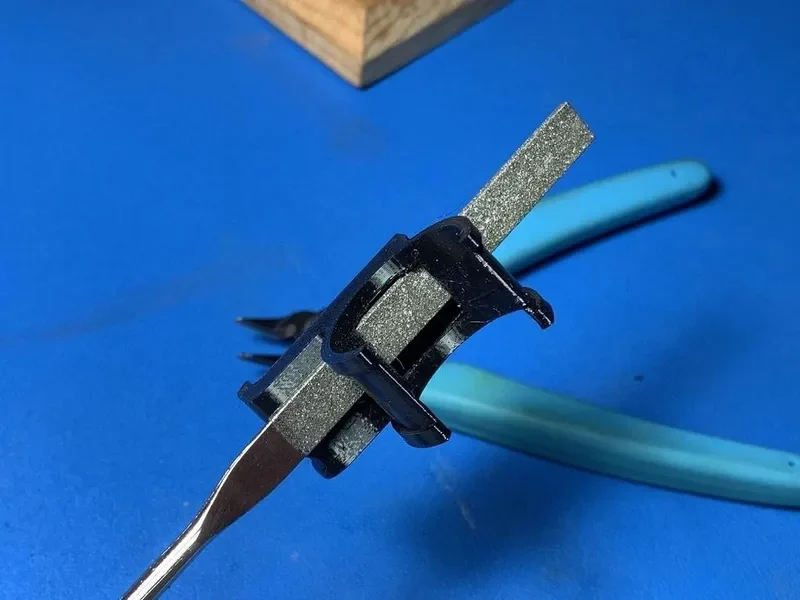

При необходимости очистите напечатанный на 3D-принтере зажим напильником, чтобы ремешки на липучке могли легко проходить через прорези.

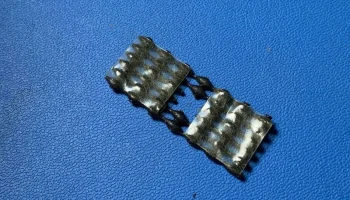

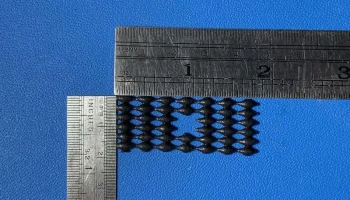

Отрежьте нескользящую подкладку по размеру: ширина 18 мм x длина 47 мм и вырежьте отверстие, как показано на фотографии, чтобы обеспечить доступ к крепежному болту.

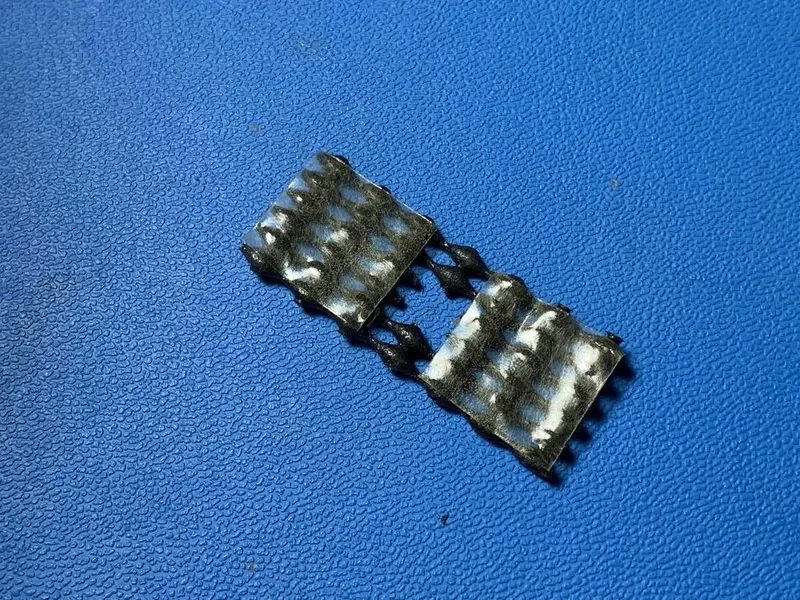

Наклейте двусторонний скотч на нескользящую часть подкладки, как показано на фото.

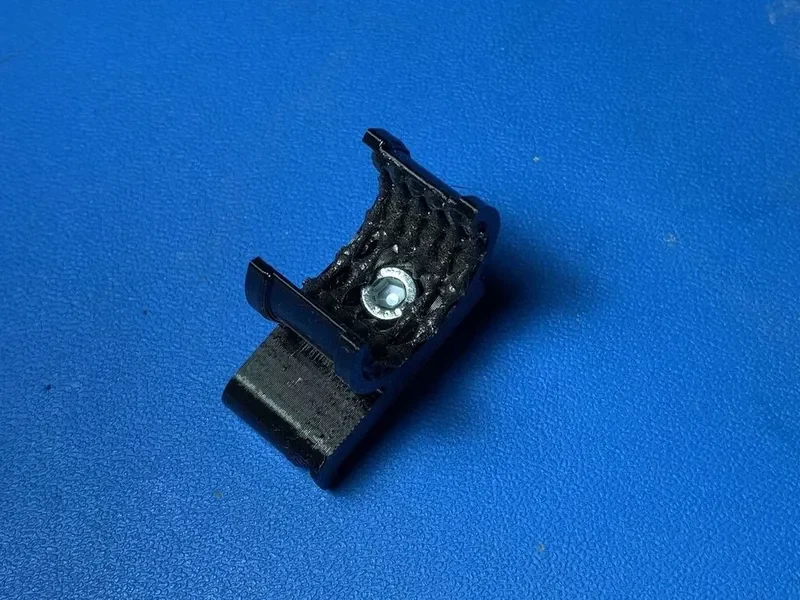

Наклейте нескользящий вкладыш на внутреннюю часть зажима, убедившись, что вырезанное ранее отверстие совмещено с отверстием на зажиме для болта.

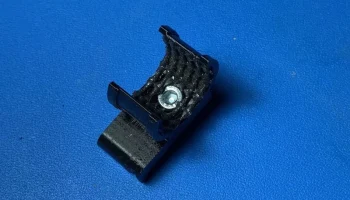

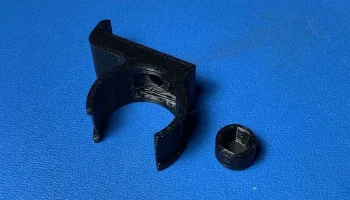

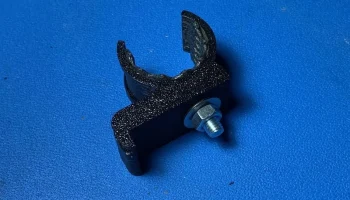

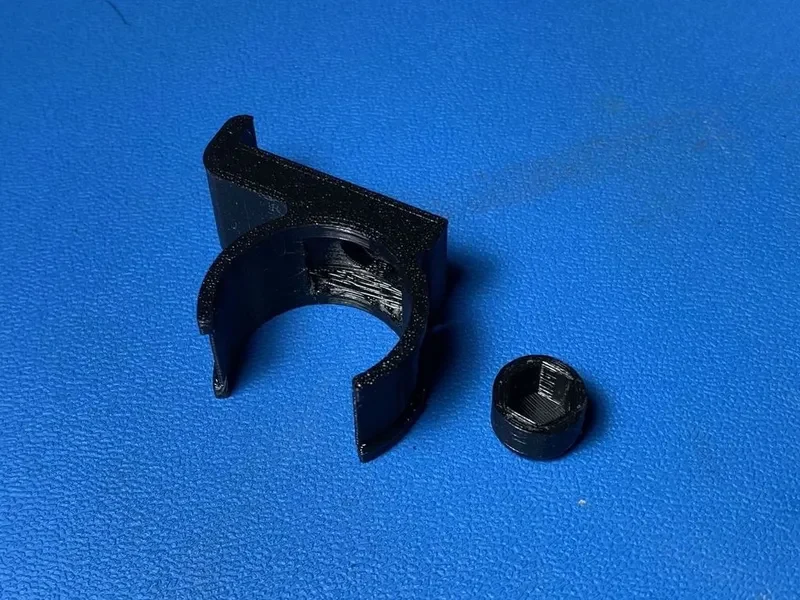

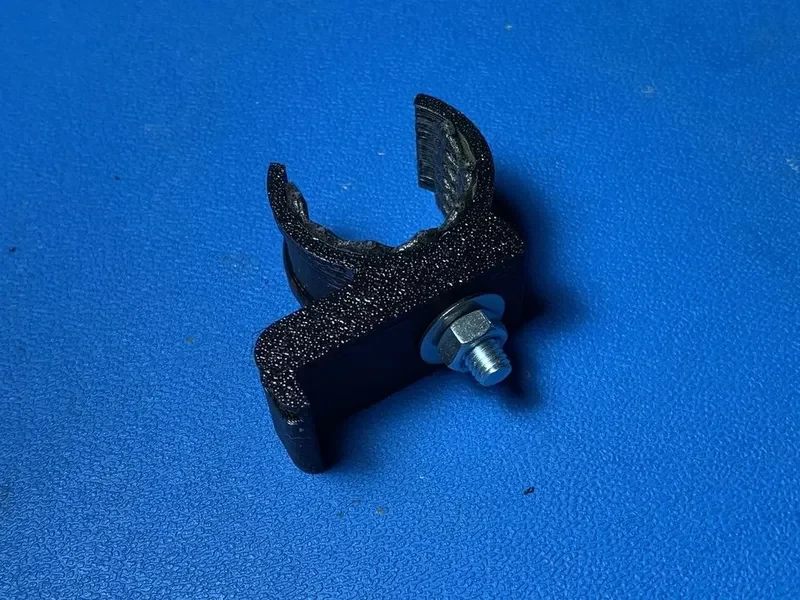

Теперь прикрепите болт и гайку с помощью дополнительной плоской шайбы. Вы можете использовать напечатанную на 3D-принтере крышку болта, чтобы закрыть выступающий конец болта, чтобы он не царапал и не зацеплялся за какое-либо оборудование, которое вы кладете на полку на крыше.
Проденьте ремешок на липучке через прорезь и зафиксируйте его, чтобы надежно обернуть вокруг зажима. Это удержит антенну на месте и приложит некоторую силу к нескользящей подкладке, чтобы антенна не скользила вбок.

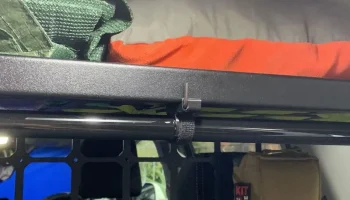

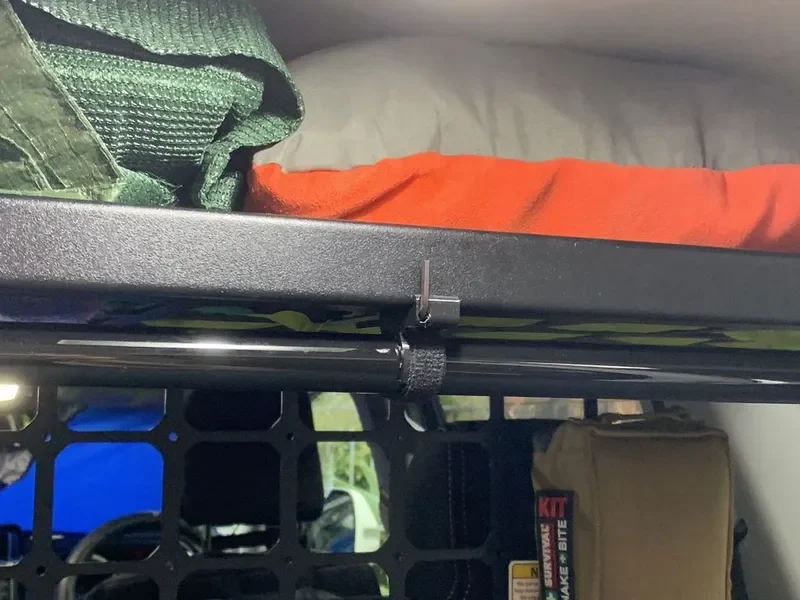

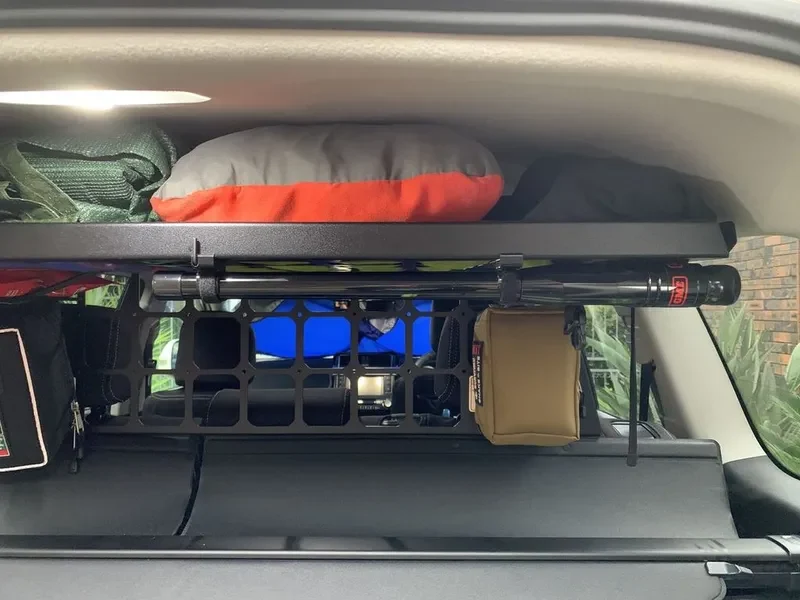

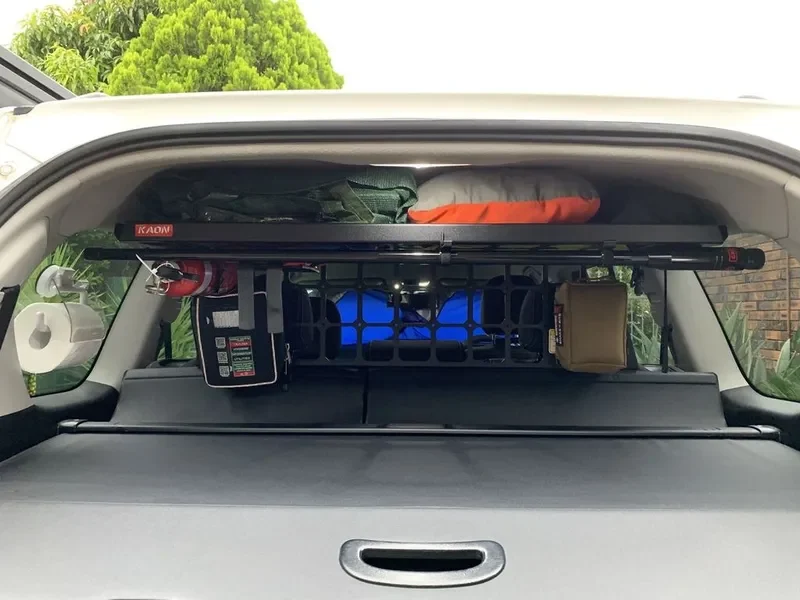

Вот и весь зажим в сборе, вам нужно будет сделать как минимум два таких зажима, а затем прикрутить их ко 2-му и 5-му отверстию (обратите внимание на кромку зажима, обращенную наружу, а дополнительная шайба должна располагаться на верхней стороне полки, где находится гайка) с правой стороны полки, чтобы можно было установить как более короткий AW4704B, так и более длинный GME AE4705B.
