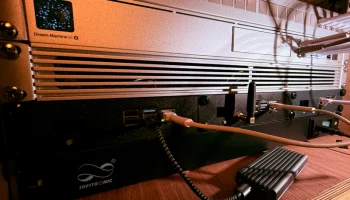

19-дюймовый стоечный Raspberry Pi + OLED и кнопка + SSD +...
Это модульная конструкция, позволяющая использовать до трех Raspberry Pi на одном U, включая:
Подходит для RPi4 (и, возможно, RPi3 и RPi2, но не тестировалось) и RPi5.
Возможна установка дополнительной платы NVME от Pimoroni, которая входит в комплект RPi5.

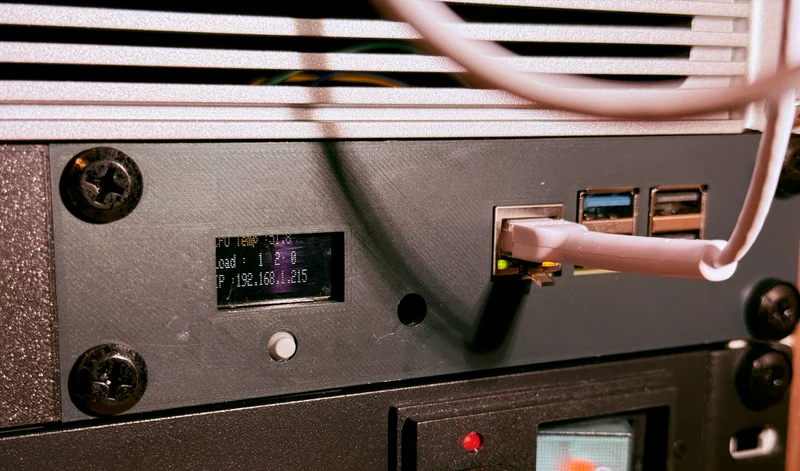

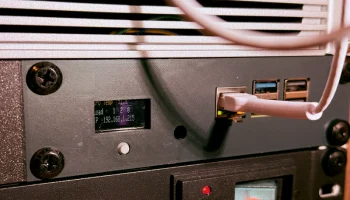

0,96-дюймовый OLED-экран, который можно получить практически где угодно, но также и отсюда.
Кнопка 5x5

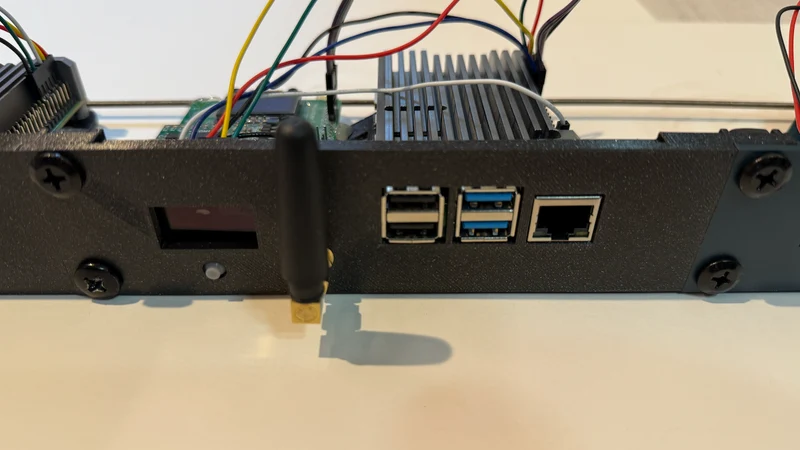

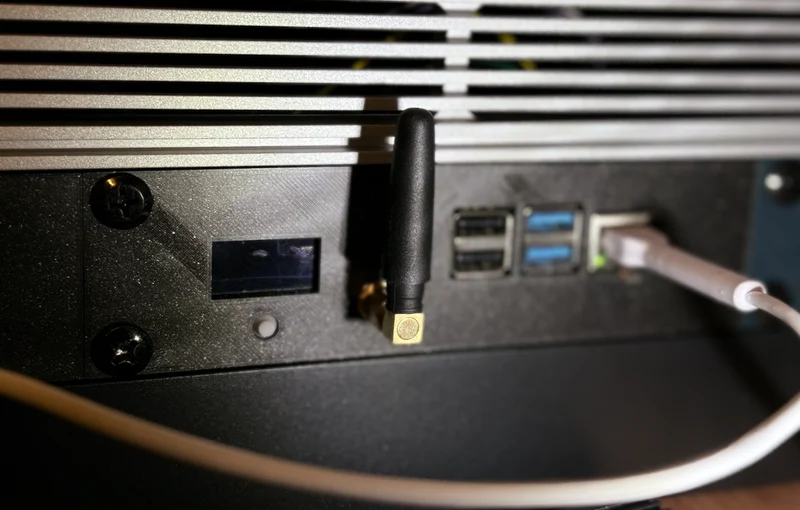

Отверстие диаметром 6,5 мм, которое я использую дл�� установки антенны, когда она мне нужна.
Есть место для дополнительной шляпы поверх Pi (в моем случае PoE).
Я не загрузил все возможные комбинации, но не стесняюсь спросить...
Как это построить
Выберите три модуля, которые соответствуют вашим потребностям
Для модуля, который будет справа, скачайте версию SR, для двух других — версию SL.
Я распечатал их лицевой стороной вниз с поддержкой только точки подключения на версии SL. версия SR печатается без поддержки. Я использую либо PLA, либо PETG, оба работают нормально, хотя PETG имеет тенденцию создавать много веревок в этой модели;)

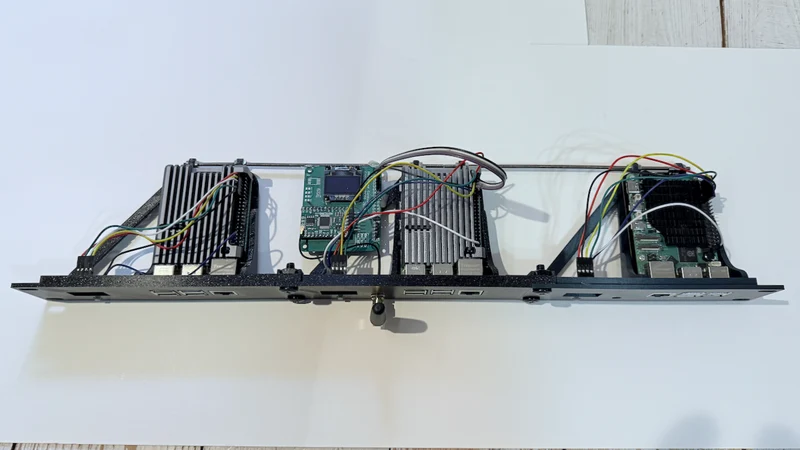

Затем вам нужно собрать все три части вместе, используя те же винты и гайки, которые вы используете для их последующего крепления в стойке. (гайк�� вынимается из обоймы).

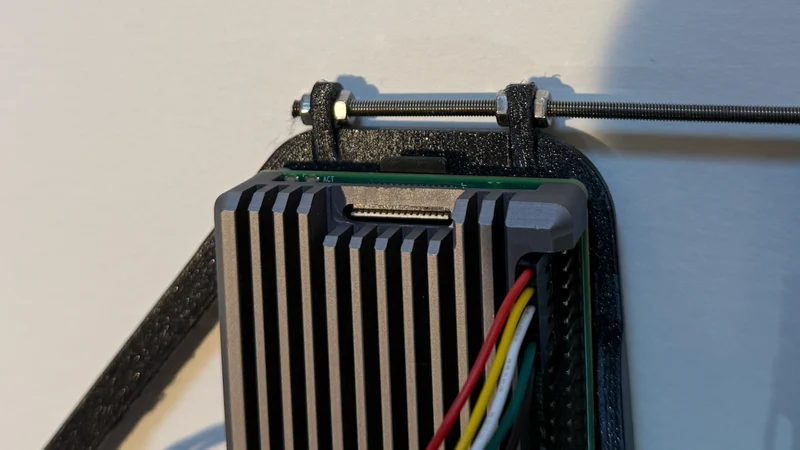

В результате получится пластиковый кусок длиной 19 дюймов, который довольно сильно прогибается, особенно когда вы нажимаете одну из кнопок или пытаетесь подключить сетевой кабель или USB. Маленькие ушки в задней части опоры предназначены для перемещения 3-миллиметрового резьбового стержня на всю длину, что придает жесткость всей сборке. Вместо этого вы также можете использовать два более коротких стержня с резьбой (вы можете найти стержни диаметром 250 мм почти везде, но я использую стержни длиной 1 м, которые я обрезал до нужной длины).
Установите RPi, используя соответствующие прокладки, и вуаля!
Дополнительные мысли
Нагрев всегда является проблемой в стойке, и RPi 4 и 5 — немаловажные игроки в этой области. Я обнаружил, что активный кулер, присутствующий в PoE-шляпе Pi5, позволяет ему оставаться ниже 40 ° C даже при высокой нагрузке. На RPi4 я использую пассивное охлаждение, которое работает нормально, но испытывает меньшую нагрузку.
Я видел несколько стоек RPi, в которых разъем дисплея и слот для SD-карты были перенаправлены вперед. Возможно, это будет вариант позже, но пока я не нашел в этом необходимости.
Я использую эту кнопку для включения экрана, поскольку OLED-экраны имеют тенденцию тускнеть со временем, если вы постоянно включаете их. Итак, мой скрипт контролирует кнопку: при нажатии она включает OLED на 5 минут, а затем снова выключает его.
