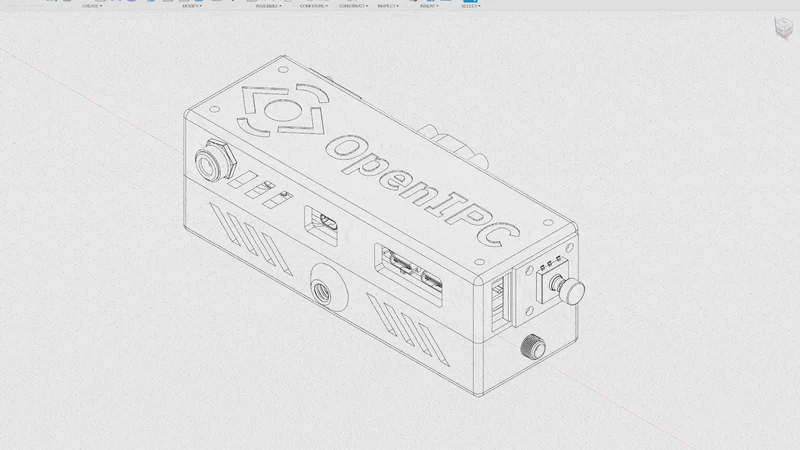

The Crown: наземная станция Radxa SBC OpenIPC, 3x EU2, 6 ...
Это жесткая плотная конструкция.
Редактировать: задняя панель v2 имеет глубину на 2 миллиметра больше, боковые порты SMA отрегулированы, резьба ¼ дюйма увеличена, а выхлопное охлаждение сзади. Расширение составляет 4 дополнительных мм, что позволяет добавить радиаторы размером 20x20x10 мм или меньше.

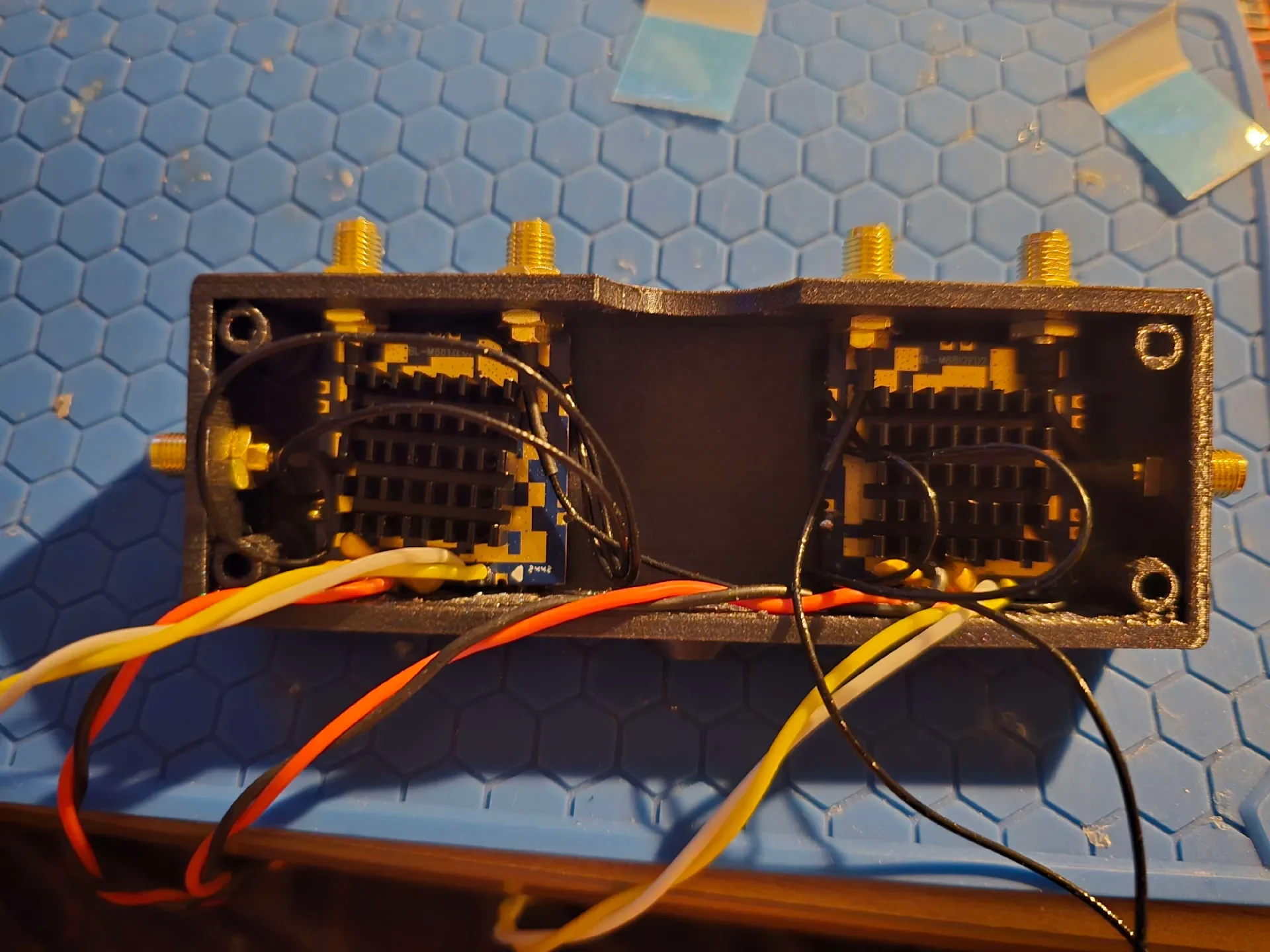

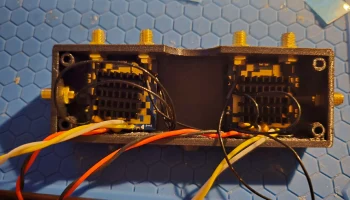

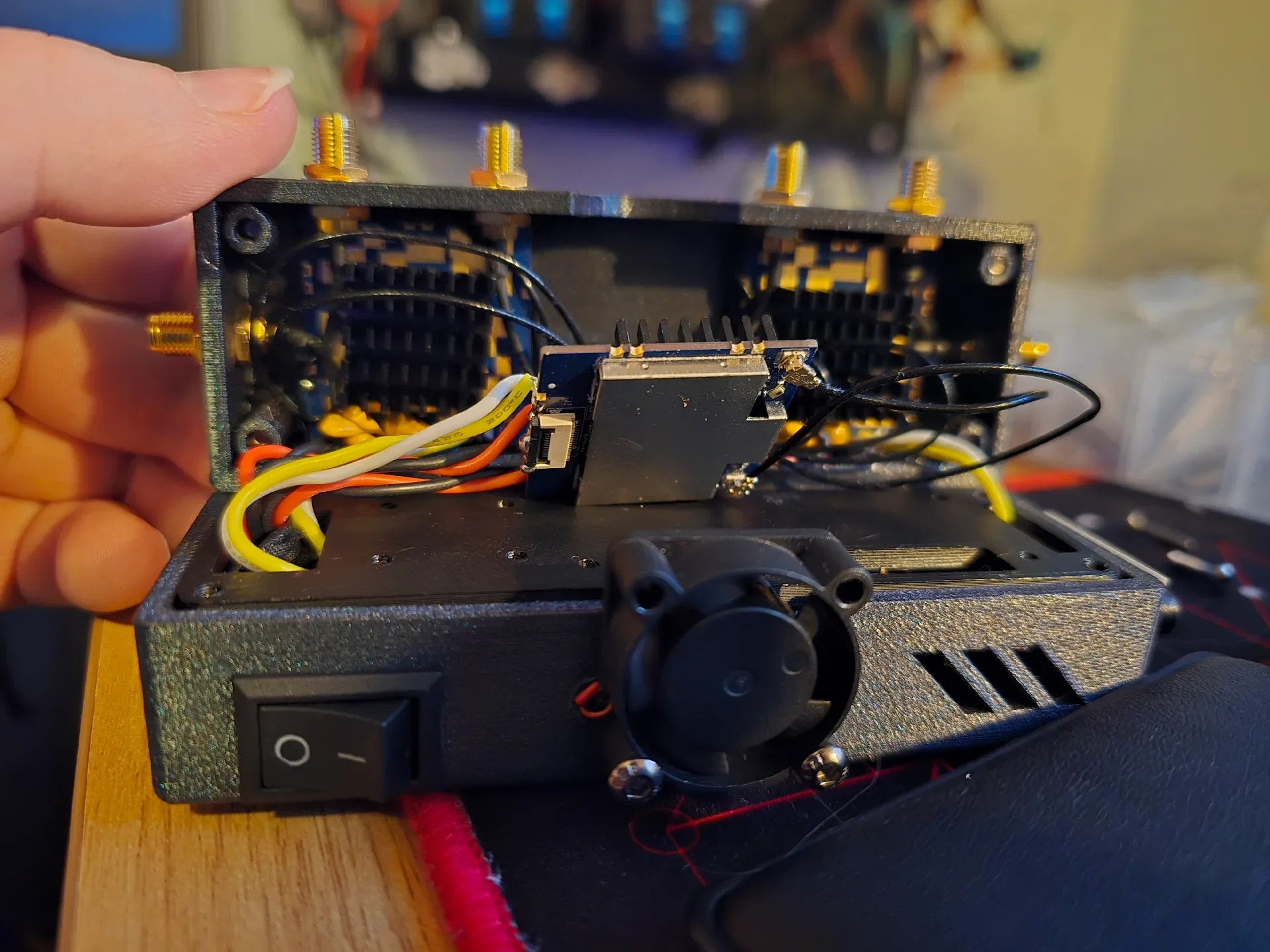

На заднюю панель поместите 3 адаптера Wi-Fi EU2 с радиаторами и конденсаторами, а также 6 адаптеров UFL-SMA, витые линии питания, витые линии передачи данных с экраном и пропустите провода через порты в рамке вперед. Привинтите его.

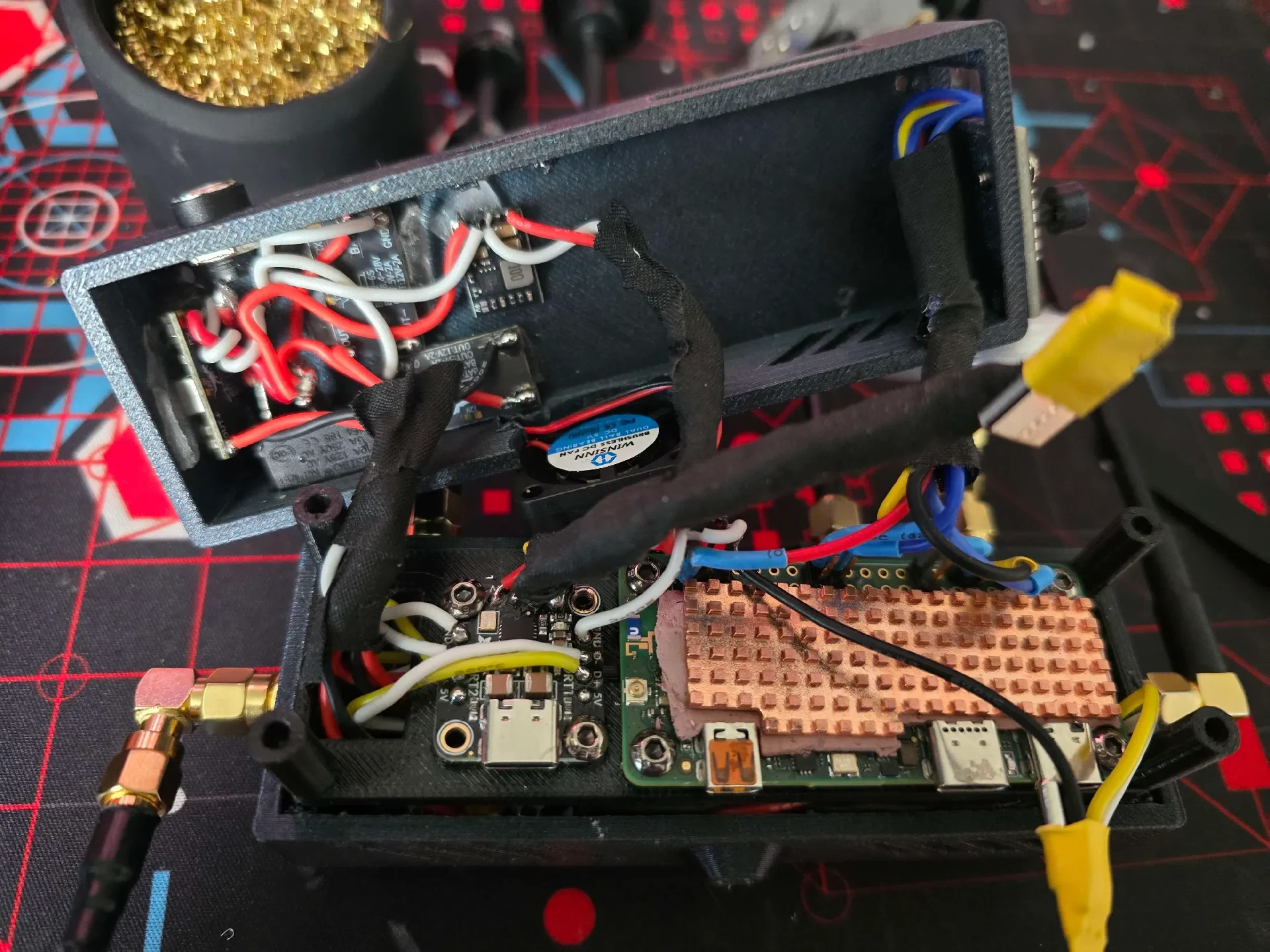

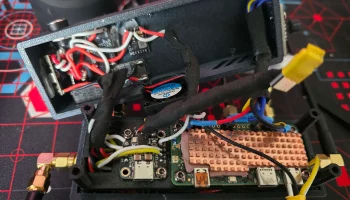

Подключите самый правый адаптер к правому USB-порту OTG radxa и преобразуйте его в HOST с экранированием. Подключите два других адаптера к USB-концентратору. Подключите USB-хаб к порту USB 3.0 с экраном.

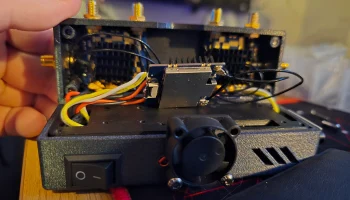

Двусторонняя лента 3 BEC 5 В, 2 А или 3 А к верхней части передней панели для питания каждого адаптера Wi-Fi. И 1 5В 1А или 1,5А BEC для питания радкса. Подключите 5-позиционный переключатель к передней панели и подключите его к разъему gpio. Добавьте разъем постоянного тока, включите и распределите мощность. Добавьте вентилятор и подключите его к контактам GPIO. Набейте и закрутите.
Передняя и задняя пластины привинчиваются к средней раме винтами М3. Для передней панели нужны винты диаметром 6-8 мм. Для пятипозиционного переключателя требуется винт диаметром 4 мм, но подойдут и два винта диаметром 6 мм. Винты 4-6 мм для крепления радкса и USB-концентратора к раме. Для вентилятора нужны винты диаметром 14 мм или что-то в этом роде. И что-то вроде винтов диаметром 22-26 мм, которые можно продеть через заднюю панель, задняя пластина достаточно толстая, поэтому ее не составит труда прокрутить.
Возможно, придется согнуть преобразователи sma, чтобы они соответствовали радиаторам, если вы добавите их, как я. Если у вас только 2 адаптера или третий адаптер использует внутренние антенны, вы можете использовать крышки портов SMA. А если на вашем пятипозиционном переключателе нет ручки, вы можете распечатать ту, которую я разработал.
Используйте рельсы hdzero из этой модели: https://www.printables.com/model/811132-openipc-radxa-zero-3w-hdzero-goggle-case-rail-moun/files.
Узнайте больше здесь:
https://github.com/OpenIPC/sbc-groundstations/releases/latest
