Антенная решетка DEEPACE V1 для R101C

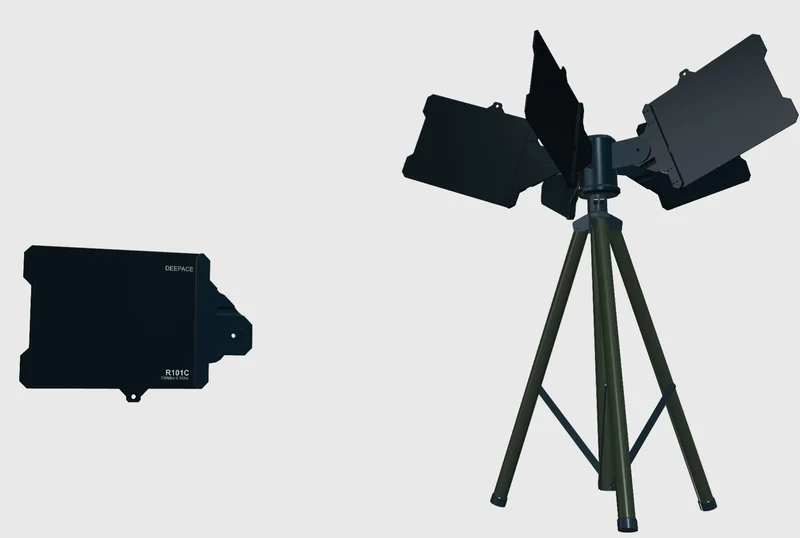

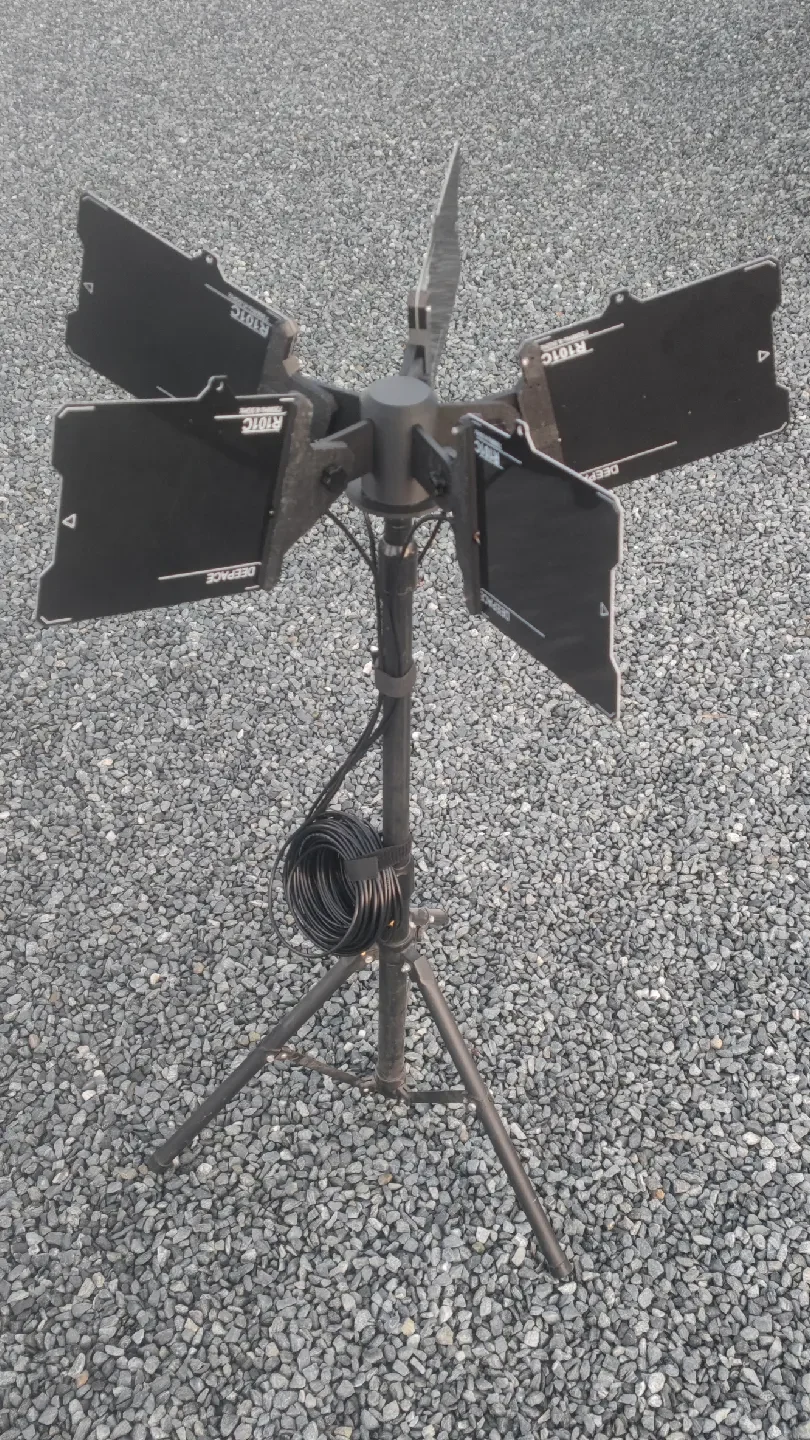

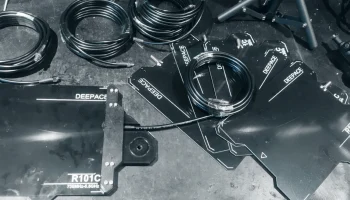

Ранняя концептуальная версия антенной решетки логового типа для векторного анализа сигналов, триангуляции, обнаружения дронов и отслеживания Интернета вещей с использованием когерентных SDR или других радиоустановок в диапазоне 730 МГц — 6,5 ГГц.
В этой первой версии может потребоваться незначительное сверление для установки антенн из-за проблем с допусками. Поддерживается регулировка угла по вертикали (ручная), по горизонтали — фиксированн��я. Никаких испытаний производительности/смещения не проводилось.

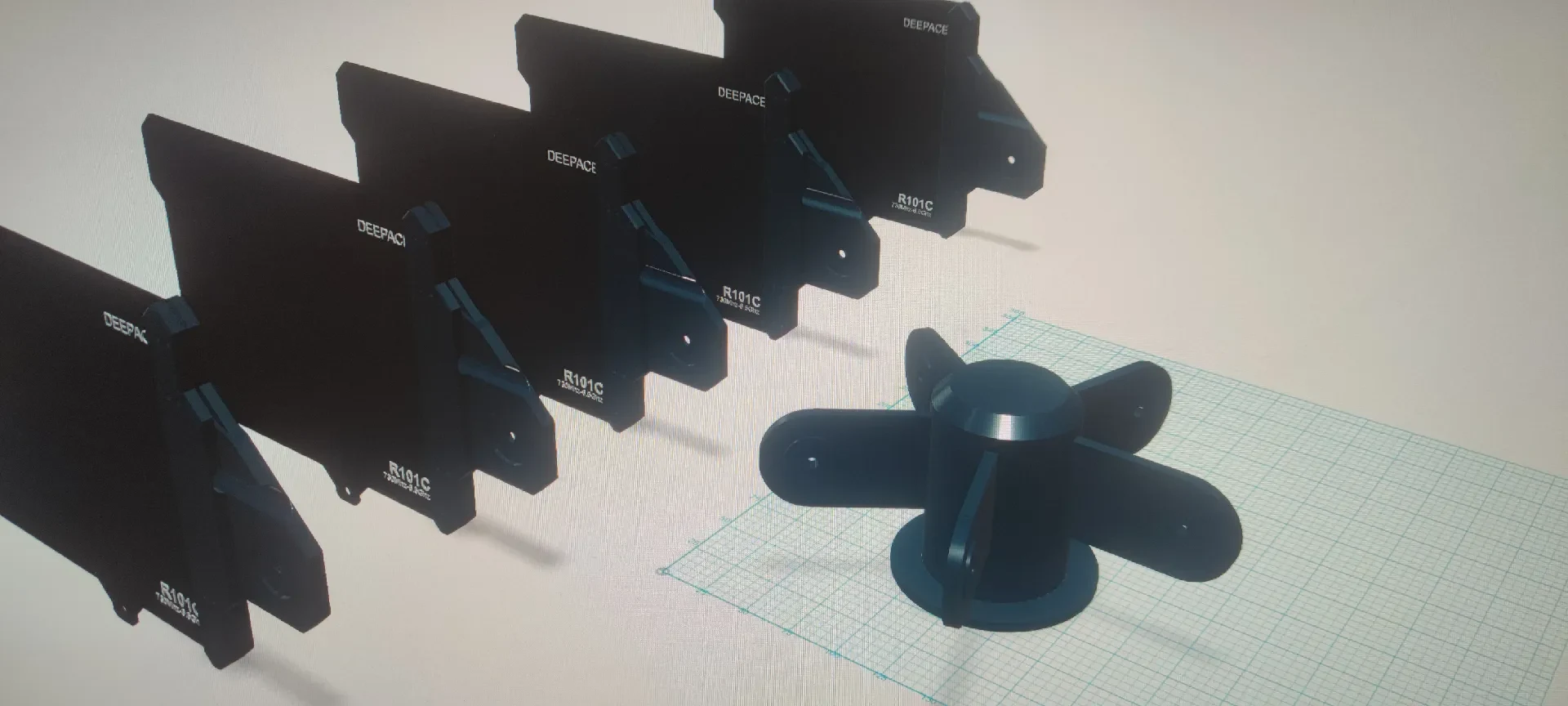

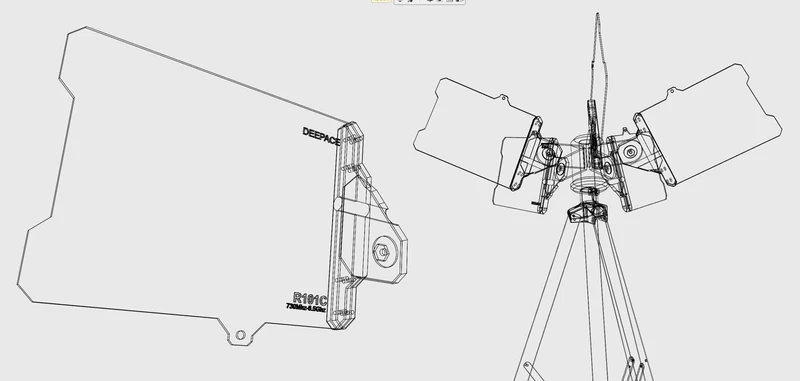

Все файлы проекта, включая объединенную редактируемую модель, включены в allfiles.stp для облегчения модификации.
Следующее обновление: Улучшенная система регулировки вертикального угла.
_________________________________________________________________________________________________________________
Описание антенны
Диапазон частот: 730 МГц-6,5 ГГц
Во всем диапазоне частот антенна R101C имеет лучшие характеристики передачи/приема и хороший коэффициент усиления при КСВ менее 2,0; Если частота выходит за пределы применимой частоты, усиление антенны и обратные потери быстро уменьшаются, а требования к использованию соответственно снижаются, и если КСВ меньше 2,5, ее можно использовать до 700 МГц-7 ГГц.
Режим поляриза��ии: линейная поляризация
Антенна R101C, являющаяся разновидностью антенны с линейной поляризацией, имеет вертикальную поляризацию, идентичную вертикальной несимметричной антенне.
Номинальное усиление: 7 дБи. Коэффициент усиления антенны R101C будет медленно увеличиваться с увеличением частоты, примерно на 5 дБи, 7 дБи и 9 дБи соответственно на частотах 800 МГц, 2,4 ГГц и 5,8 ГГц.
Обратные потери: 10 дБ. Антенна R101C имеет входное сопротивление 50 Ом. При подключении источника сигнала с сопротивлением 50 Ом его колебания будут составлять 10 дБ в пределах частотного диапазона, а соответствующий КСВ будет примерно менее 2,0.
Мощность: 5 Вт. Если для передачи используется антенна R101C, мы рекомендуем, чтобы входная мощность радиочастотного сигнала не превышала 5 Вт. Кратковременное использование мощности выше 50 Вт разрешено и не приведет к повреждению антенны.
Чувствительность по направлению R101C отличается лучшей направленностью и меньшим боковым лепестком, поэтому ее можно использовать в качестве антенны-пеленгатора. По горизонтали диаграмма направленности антенны сравнительно шире, а ширина -3 дБ составляет около 60°; однако в продольном направлении диаграмма направленности антенны сравнительно уже, а ширина -3 дБ составляет около 40°.
Механические параметры: Размеры: 23*22,5 см; Вес нетто: 400 г
Условия работы: Диапазон температур: — 45℃~ 80℃ Диапазон влажности: 0% ~ 95%, при этом допускается 100% в течение короткого периода времени (без разбрызгивания воды). Водонепроницаемость: после распыления воды его необходимо высушить, а соединительные кабели следует заменить, если они намокнут. Устойчивость к ветру: в целях безопасности его никогда не следует использовать при скорости ветра более 20 м/с (ураган).
