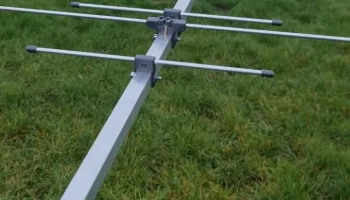

Быстросъемное крепление антенны Yagi/Быстросъемное крепле...

Инструкция:

Аппаратное обеспечение:

Печатные детали

Алюминиевый профиль 20х20х1,5мм

Алюминиевая труба или стержень 6мм.

Винт М3х5мм — 4х или 2х (см. ниже)

Винт М3х20мм — 2x

Гайка М3 — 4x

Шайба 3 мм — 2 шт.

Винт М5х35мм — 1х на крепление (или М5х30мм, но лучше 35мм)

Гайка М5 — 1 шт. на крепление

Шайба 5 мм — 1x на крепление

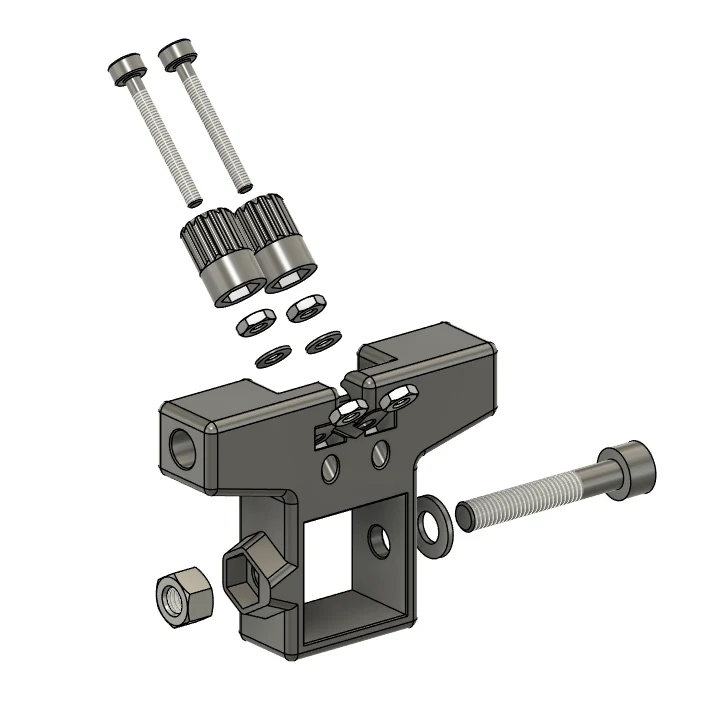

Крепление диполя в разобранном виде:

Отверстие для дипольной трубки

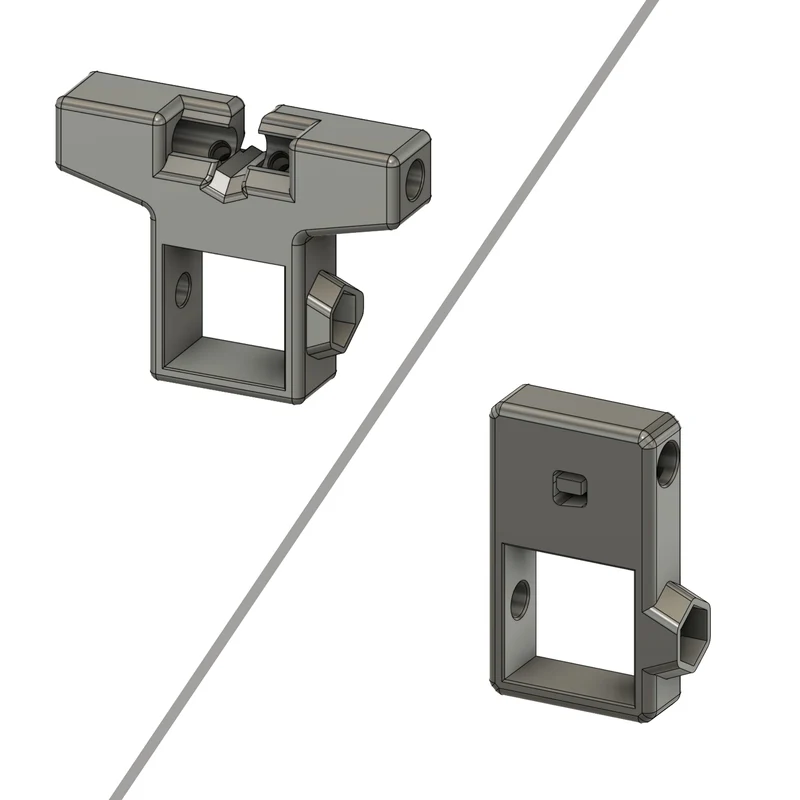

Режиссерское крепление:

Отверстие посередине трубы, диаметр 4мм!

Заглушка стрелы или заглушка стрелы sma:

Для вилки SMA я использовал розетку SMA для rg316 (высота отверстия такая же)

Также добавлена возможность крепления заглушки и директора одним винтом.

Как это работает:

Для директоров:

1) Просто вставьте трубу или стержень в отверстие до щелчка.

2) Чтобы вытащить его можно повернуть трубу или нажать на «язычок» на креплении.

Для диполя:

1) Просто открутите или затяните винт.

Примечания:

В трубке диполя, рядом с отверстием, я расплавил припой, чтобы он не сминался.

Сначала распечатайте одно направляющее крепление и убедитесь, что труба плотно прилегает, а также плотно прилегает к профилю, и примените множитель, если это не так. Отрегулируйте заглушки таким же образом, если вы их испол��зуете.

P.S. Если нужно, могу выложить файлы .f3d или .step.

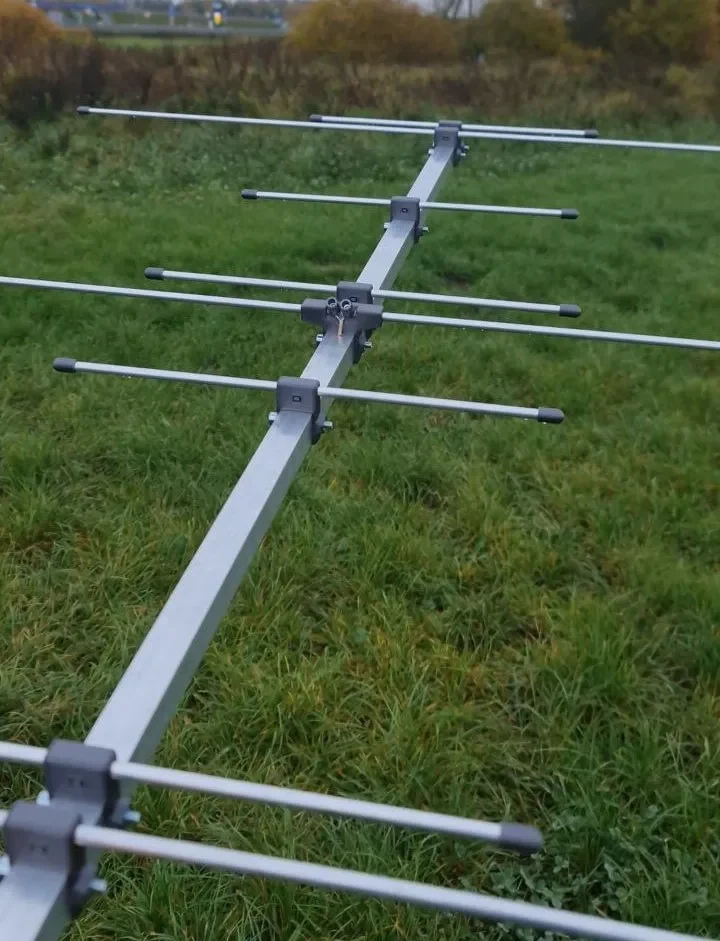

P.S.S Размеры моей антенны:

Результаты измерений:

Результаты не самые лучшие, поэтому я бы не советовал делать антенну таких размеров.

73!
