Антенна наземной плоскости

Основную часть «Ground_Plane.stl», а также «Cap.stl» лучше всего печатать в перевернутом виде.

Необходимые детали:

латунная трубка диаметром 6 мм.
Фланцевый разъем SMA

Сборка:

Используйте наждачную бумагу для шероховатости всех спаиваемых поверхностей, чтобы обеспечить хорошее соединение.

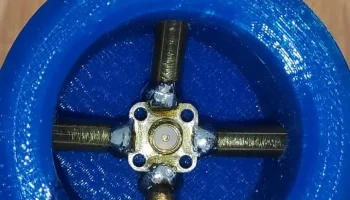

Припаяйте фланцевый разъем к внутренней части трубки активного элемента и как можно точнее отцентрируйте его внутри трубки.
Используйте сверло диаметром 6 мм, чтобы тщательно просверлить все отверстия напечатанных деталей.
Вставьте все радиальные детали до тех пор, пока они не достигнут дна.
Вставьте активный элемент с припаянным разъемом

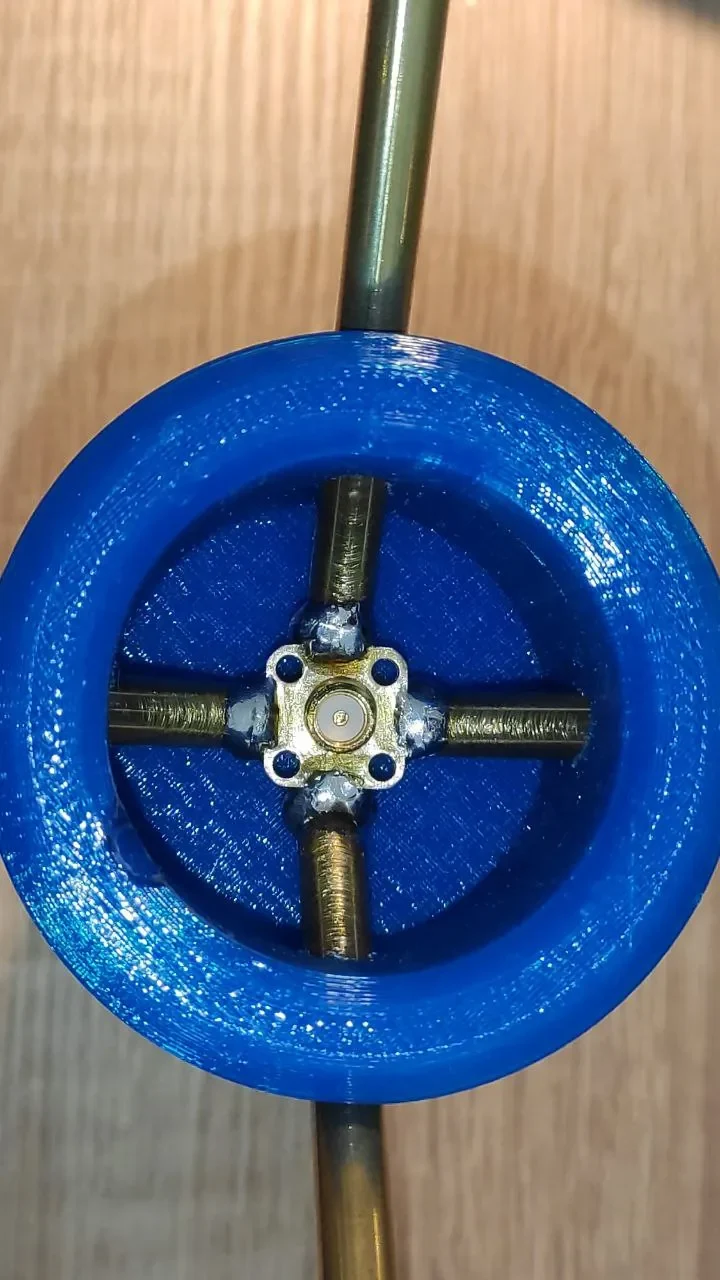

Припаяйте радиальные провода к фланцу разъема.
Используйте клей (например, клей CA), чтобы приклеить активный элемент к печатной детали (на печатной детали имеется небольшая фаска; используйте небольшую проволоку, чтобы клей растекался внутри этой фаски и удалял оставшиеся пузырьки воздуха).

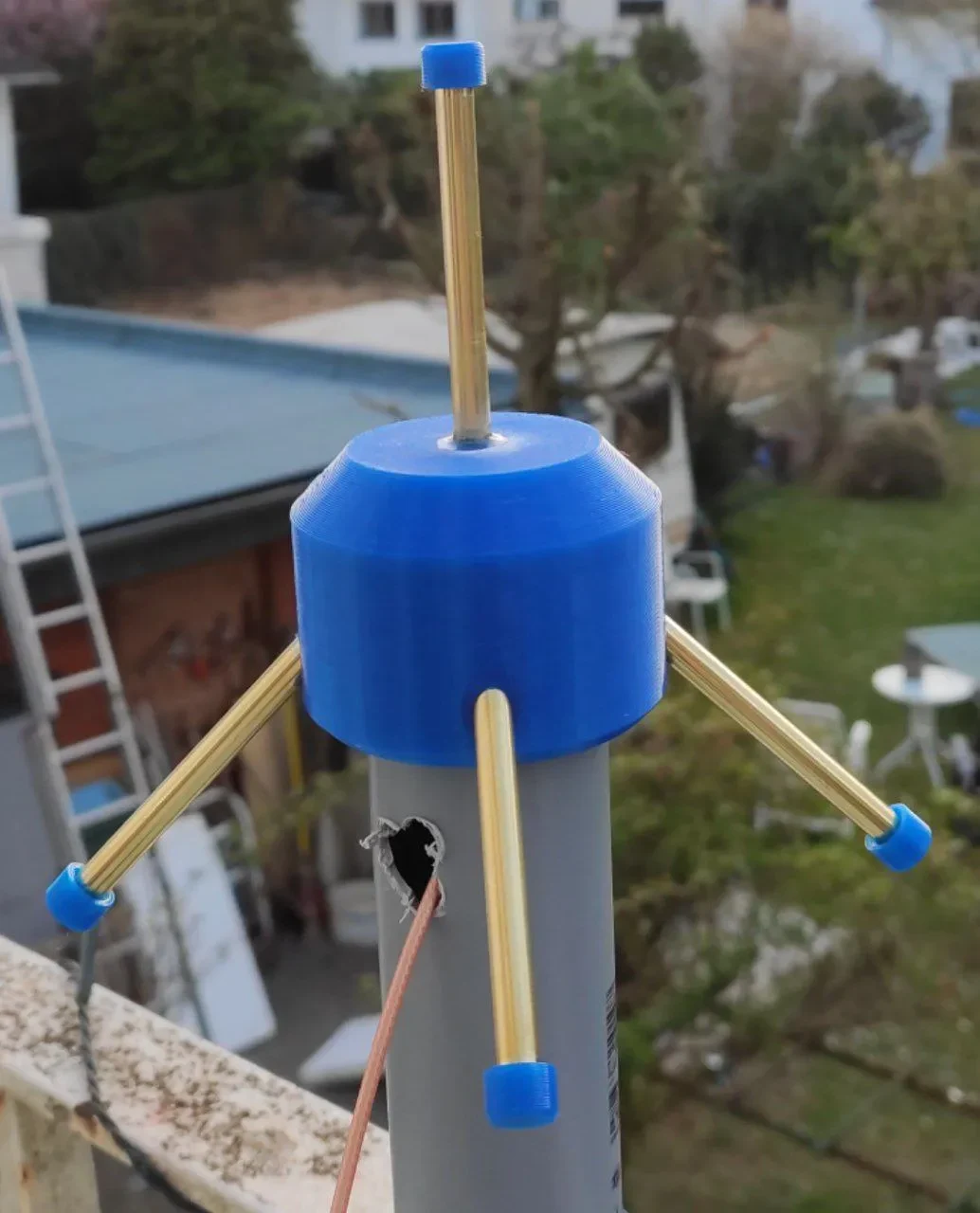

Антенна спроектирована так, чтобы соответствовать стандарту «DN40 HT-Rohr», который является распространенным размером для канализационных труб, используемых в Германии. Однако в комплект поставки также входит адаптер для установки на антенную мачту диаметром 34 мм. Не стесняйтесь сделать свой собственный адаптер.

Вы также можете рассмотреть возможность использования какого-либо VNA (например, NanoVNA) для настройки антенны.
