Крепление на желобе для антенны FlightAware ADSB (1090 МГ...

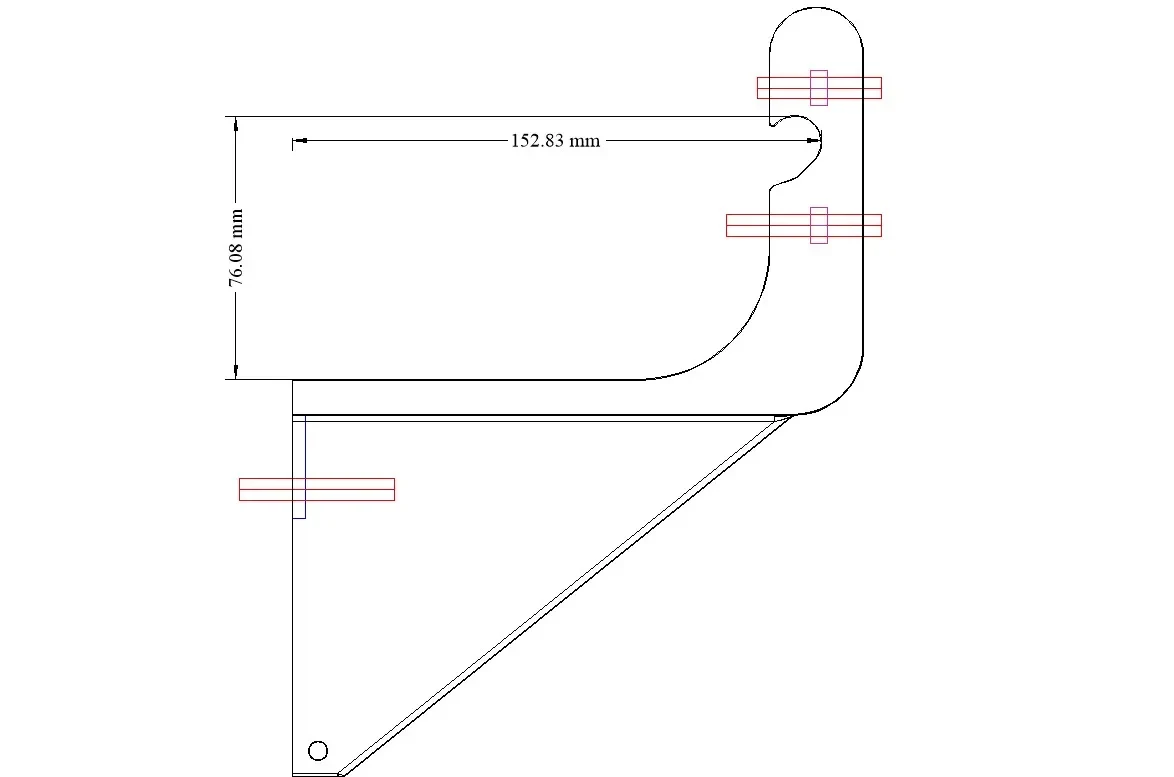

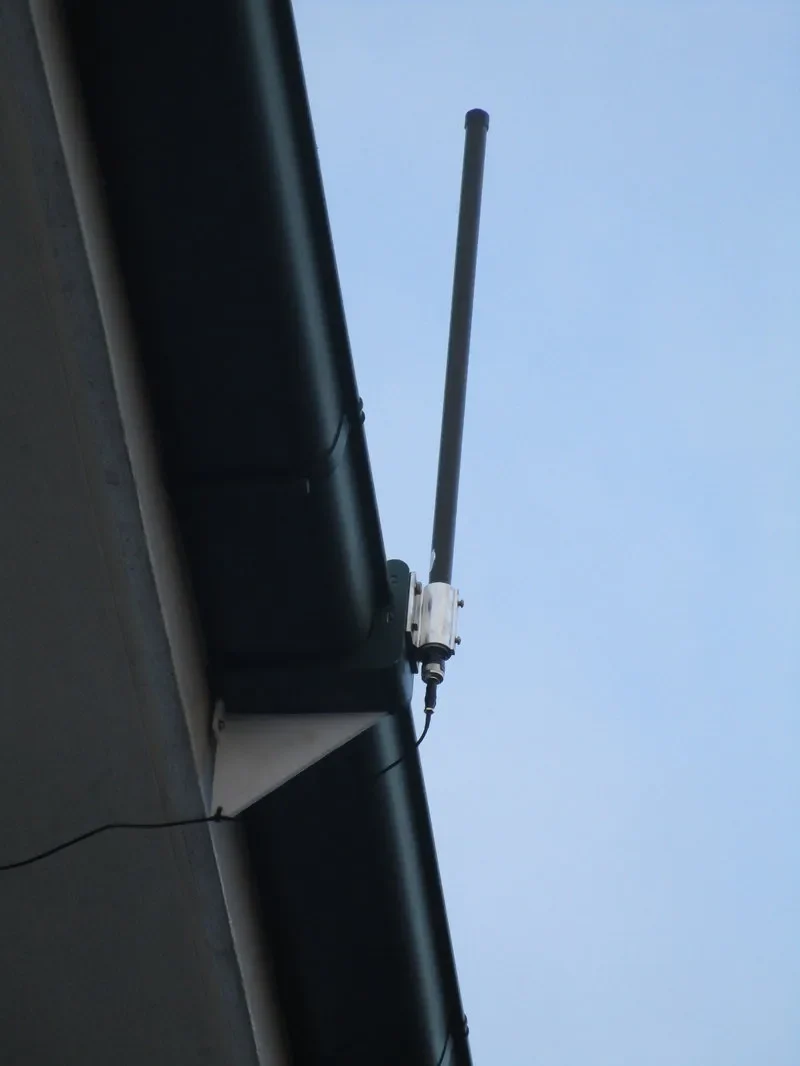

Конструкция позволяет довольно легко установить антенну FlightAware ADSB (1090 МГц) на желобе крыши (профиль Steel Quad 150). Его монтируют, надевая на край кромки желоба и поворачивая его обратно к лицевой панели, после чего вы вкручиваете в доску винт, чтобы зафиксировать ее на месте.

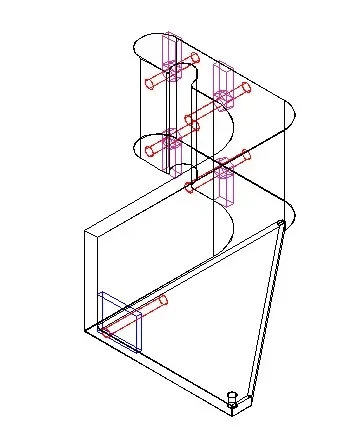

Антенна крепится к кронштейну с помощью шестигранных болтов из нержавеющей стали 30 x 6 мм. Сначала сбоку вставляются гайки, а затем болты. (Отверстия для болтов проходят сквозь отпечаток, чтобы можно было легко просверлить зазор и очистить отпечаток.

Антенна https://flightaware.store/products/antenna-1090mhz.

Этот профиль желоба довольно распространен в Австралии. Я приложил шаблон в формате stl, чтобы вы могли проверить, подойдет ли он вам, не тратя слишком много пластиковой нити. Не стесняйтесь изменять в соответствии с вашими потребностями

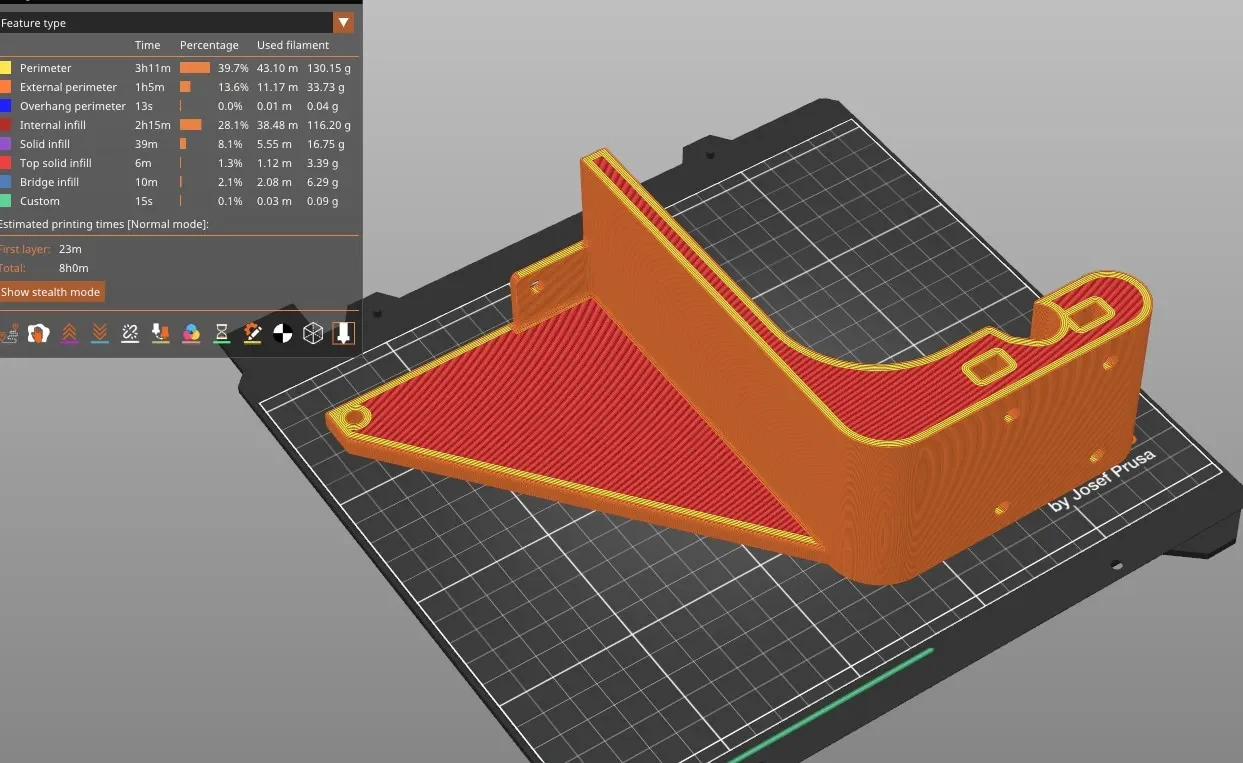

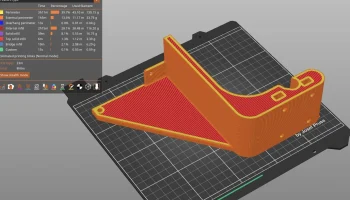

Я напечатал из PETG с 5 слоями по периметру и соплом 0,6 мм, что заняло около 6 часов. Я также покрасил верхнюю часть в цвет желоба.
