Чехол для GPS-антенны

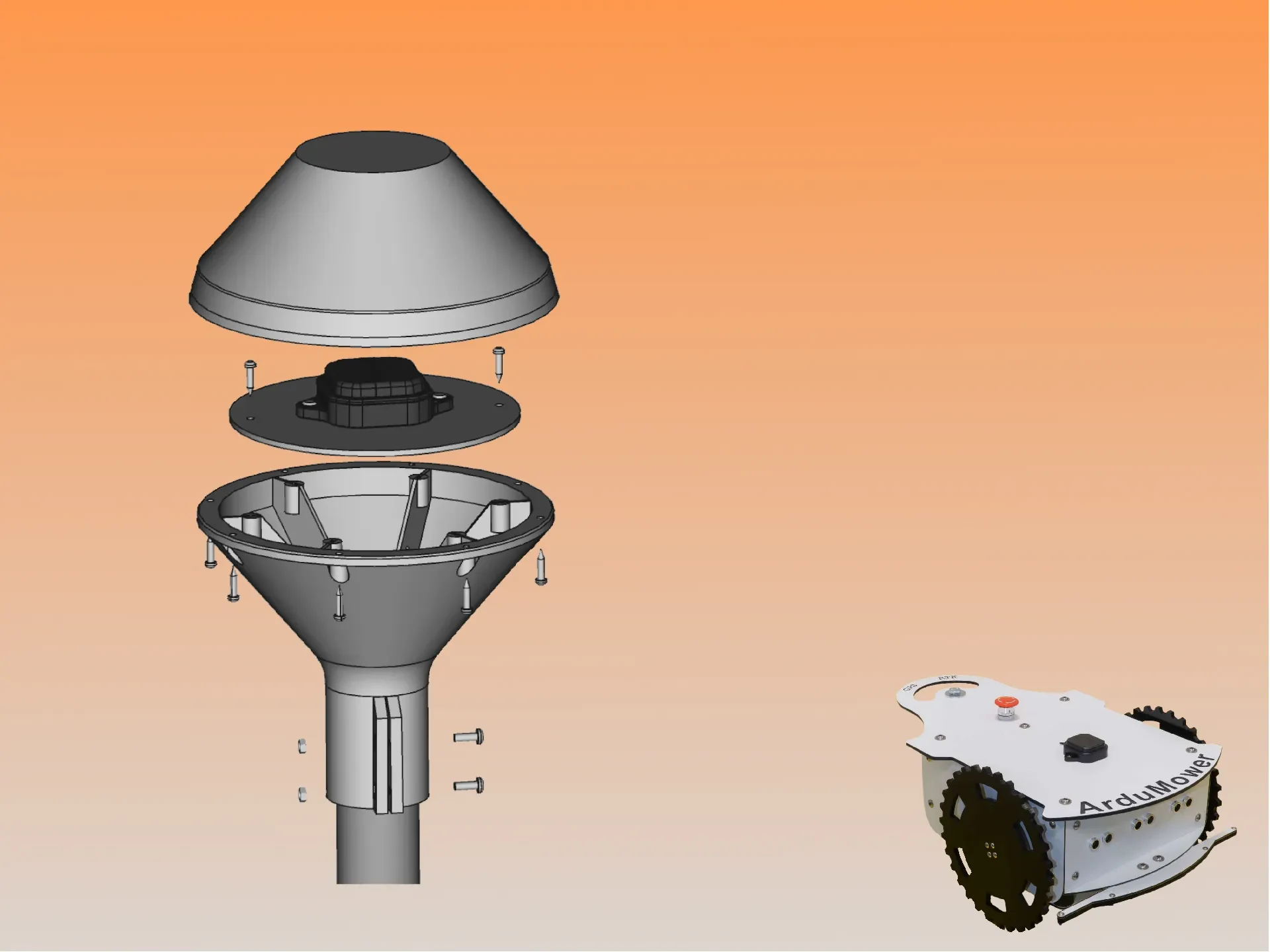

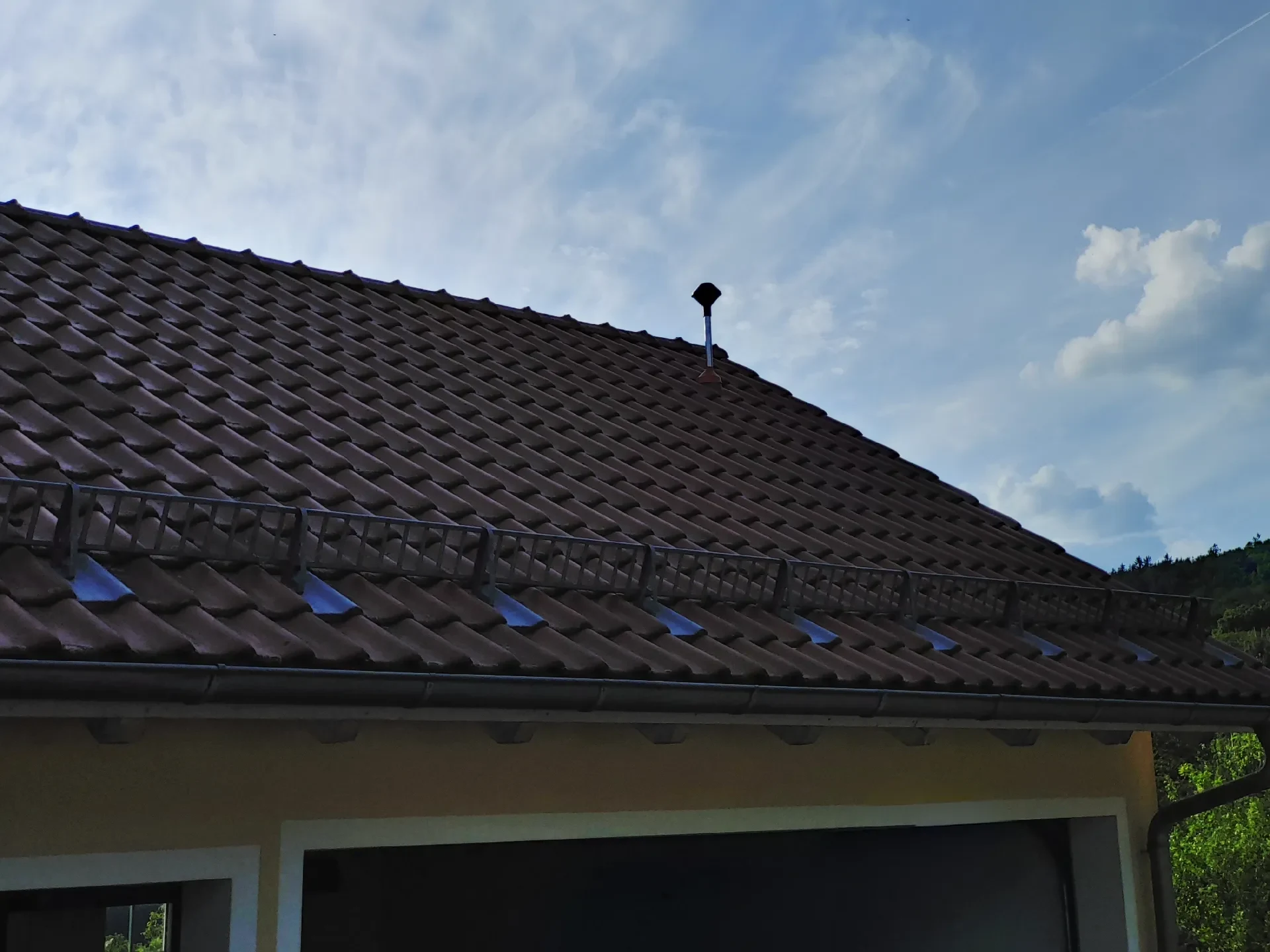

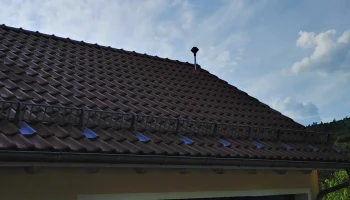

Это случай установки GPS-антенны базовой станции на стальную трубу диаметром 1 1/4 дюйма.
Корпус можно использовать для стартового комплекта simpleRTK2B LR от ArduSimple (диаметр пластины 150 мм) или Marotronics (диаметр пластины 160 мм).

Улучшения по сравнению с комплектом базовой станции ArduMower GPS RTK от Marotronics:

защищает GPS-датчик и кабель от погодных условий
устойчивое крепление на стальной трубе большего размера (1 1/4 дюйма), обычно исп��льзуемой для прохождения через крышу.

Необходимый материал:
1 труба 1 1/4 дюйма
10 винтов 3,5 х 16 мм
2 винта M4 x 12 мм
ок. Нить ТПУ 60 см, 1,75 мм (опционально)
2 кабельных стяжки

Печать

Как верхнюю, так и нижнюю часть корпуса можно печатать без поддержки. Этого можно добиться, напечатав верхнюю и нижнюю часть в перевернутом виде.

Добавление прокладки

В качестве прокладки можно добавить мягкую нить ТПУ (я использовал NinjaFlex). Вдавите его в полость верхней части с помощью соответствующего инструмента.

Подготовка антенной пластины

Вам необходимо просверлить 2 дополнительных отверстия диаметром 4 мм в антенной пластине для крепежных винтов:

Если вы используете опорную пластину диаметром 160 мм, вам также необходимо оставить место для кабеля:

Сборка

Перед установкой опорной пластины необходимо закрепить антенный кабель двумя стяжками:

Теперь вы можете закрепить опорную пластину, а затем закрыть корпус, и корпус готов к установке на трубу.

Веселитесь!
