Дополнения к антенному столбу SpiderBeam для любительской...
Недавно я приобрел 40-дюймовую расширяемую опору из стекловолокна SpiderBeam для использования в полевых условиях с моим радиолюбительским оборудованием. Это отличный продукт, но я нашел для него несколько полезных вещей, которые можно распечатать. Это коллекция таких вещей.
Все они напечатаны из PETG с заполнением 15%. Никаких опор.

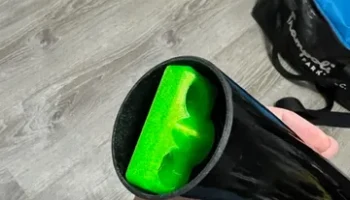

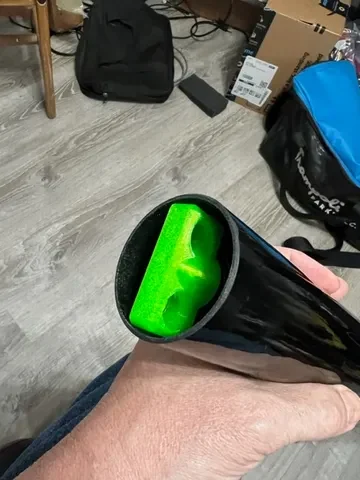

1. Верхняя крышка. В комплект поставки стойки входят 2 толстые резиновые торцевые крышки. Они работают х��рошо, но их немного сложно снять, и, поскольку оба выглядят одинаково, трудно сказать, какой конец трубки открывать. Это новая кепка, которую я надеваю на тот конец, который вы открываете. Это также дает ему еще около 1/2 дюйма внутри, что помогает облегчить выполнение других задач, описанных ниже.

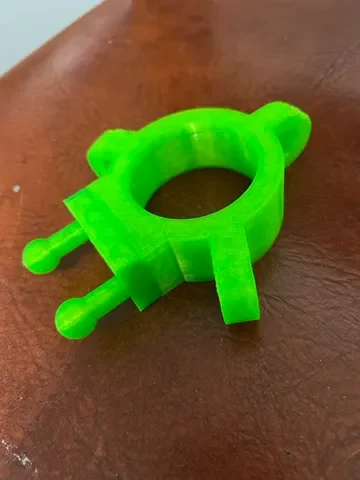

2. Кольцо для растяжки: кольцо, которое надевается поверх основной трубы и позволяет выдвинуть из него 3 растяжки для поддержки.
3. Дополнение к растяжке: 2-контактное дополнение к кольцу растяжки, позволяющее крепить шнур так же, как на флагштоке. Для крепления к кольцу GuyWire потребуются четыре самореза M3x16.

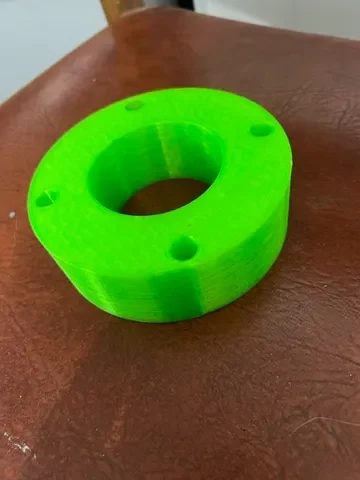

4. Базовая втулка: большое кольцо, которое можно прибить к земле. Затем основание шеста вставляется в него и прочно удерживает его.
5. Верх: деталь с двумя проушинами, которую я приклеиваю к вершине самой маленькой стойки с помощью JB Weld. Затем я могу легко прикреплять к нему вещи и поднимать его.

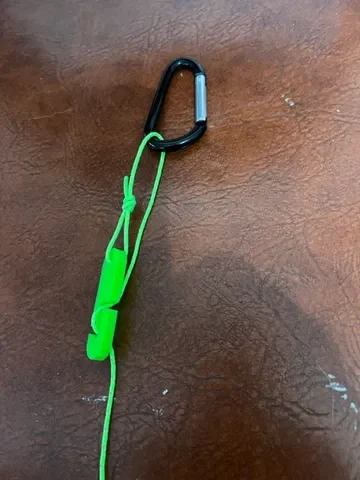

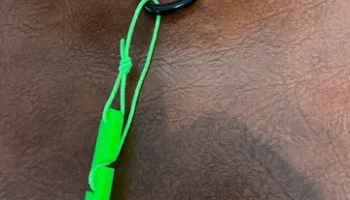

6. Натяжитель: (печать 3). Используется для легкого затягивания растяжек после установки.

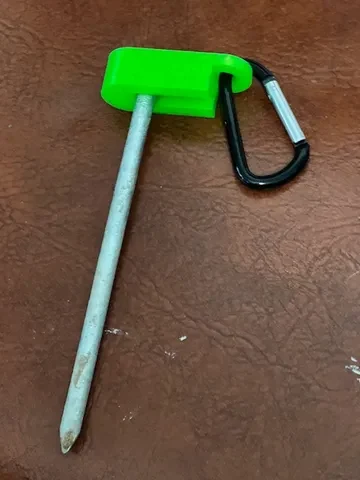

7. Верхняя часть стойки: (Распечатка 3). Они надеваются на стандартные 10-дюймовые оцинкованные гвозди. Я втыкаю в землю 3 гвоздя — по одному на конце каждой растяжки.
8. Нижняя заглушка: приклеивается ко второй наименьшей опоре СНИЗУ. Это предотвращает удар самого маленького (самого центрального) стержня о приклеенную к нему «верхнюю» часть.
9. Мне очень нравится эта намотка шнура на Thingiverse: https://www.thingiverse.com/thing:2545697.
Итак, вот мой комплект, который теперь идет в комплекте с моим SpiderBeam (включает все вышеперечисленные детали):
1. Маленький молоток (я купил 6-дюймовый молоток на Amazon)
2. Три 8-футовых веревки из паракорда с петлями, завязанными на каждом конце, и натяжителями на каждой. Я использую светоотражающее покрытие, чтобы растяжки были более заметны. На Amazon я купил 100-футовый рулон паракорда весом 550 фунтов, отрезал три 8-футовых куска и заклеил концы зажигалкой.

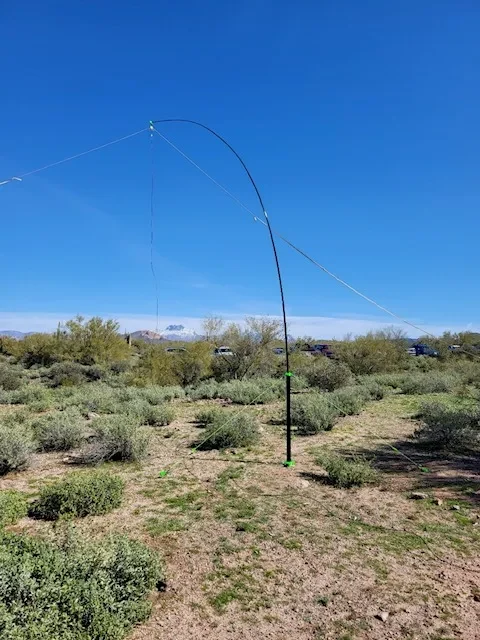

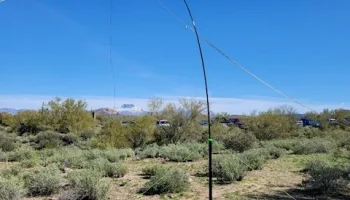

3. Свяжите 2 петли на оставшейся части паракорда (около 76 футов) и закрепите концы зажигалкой. Она используется для поднятия предметов на шест. Я раскладываю антенну, а затем использую этот паракорд, чтобы поднять ее. Затем паракорд привязывается к кольцу растяжки.
4. Пять 10-дюймовых оцинкованных гвоздей. Три для концов растяжки и два для базовой втулки.
5. 8 карабинов. Я купил на Amazon набор из 10 трехдюймовых.
A. У каждой растяжки есть одна у основания (входит в насадку для стойки после того, как она установлена на шляпку гвоздя), и одна наверху каждой растяжки на кольце растяжки. Затем натяжные тросы защелкиваются в нижнем карабине и проходят через верхний карабин. Затем использует��я натяжитель троса, чтобы натянуть их сверху.
Б. Я надел ушко на верхнюю часть и пропустил через него паракорд, используемый для поднятия антенны.
C. Я надел паракорд, используемый для поднятия антенны, чтобы связать две петли вместе и удерживать их, пока поднимаю шест.
6. Еще одна вещь, которую я ношу с собой, — это устройство для намотки шнура, в котором удерживается длинный ��аракорд, используемый для подъема антенны. Я пробовал использовать маленькие ручные, но шнур постоянно перекручивается и так и норовит перекрутиться.
Еще нет — я обнаружил, что с более тяжелым антенным проводом я не поднимаю последнюю секцию опоры. Вместо этого я оставляю его во втором рукаве. Это укорачивает шест на 4 фута, но верхняя часть становится намного жестче.
Надеюсь, этого достаточно, чтобы вы начали. Я проектирую все в OpenSCAD, который можно бесплатно загрузить и использовать. Я также включаю сюда исходные файлы.
