Антенна удочка для радиолюбителей
Антенна для удочки
Т. Скаули, LA4ZCA
ПРИМЕЧАНИЕ. Чтобы соответствовать вашей удочке, вам, скорее всего, потребуется изменить размеры через OpenSCAD: откройте каждый файл и измените параметр диаметра удочки в верхней части кода, затем выполните рендеринг (нажмите F6) и экспортируйте STL (нажмите F7). Вы также можете изменить другие параметры, например диаметр коаксиала.
Начиная с телескопической удочки, добавьте крючок из этого файла внизу и радиальную часть крючка (отдельный файл) возле противоположного конца базового элемента удилища. Оба крючка крепятся скотчем вокруг стержня.

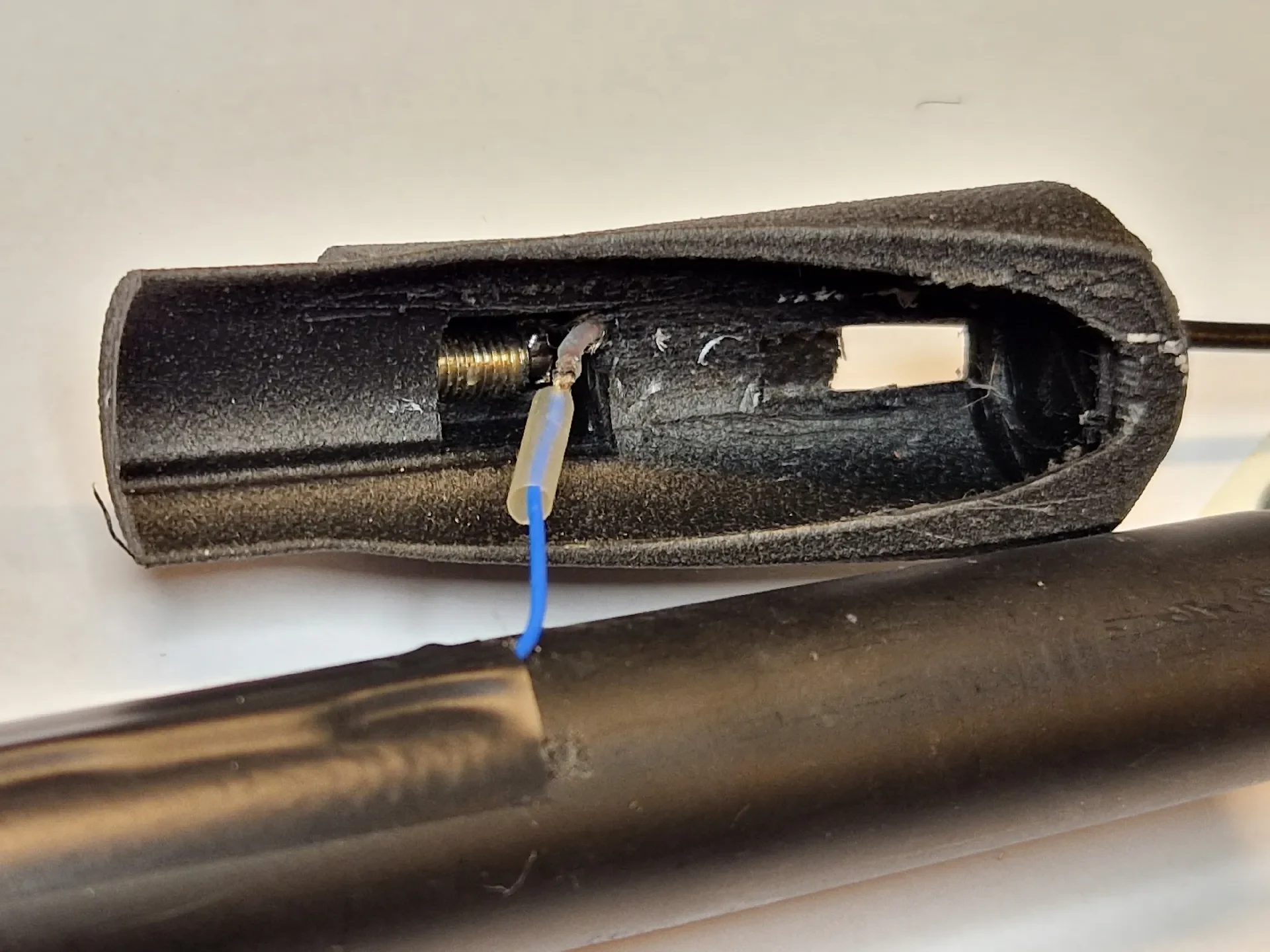

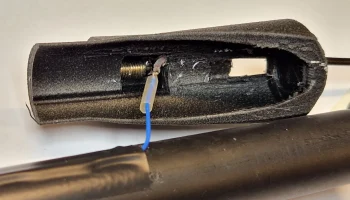

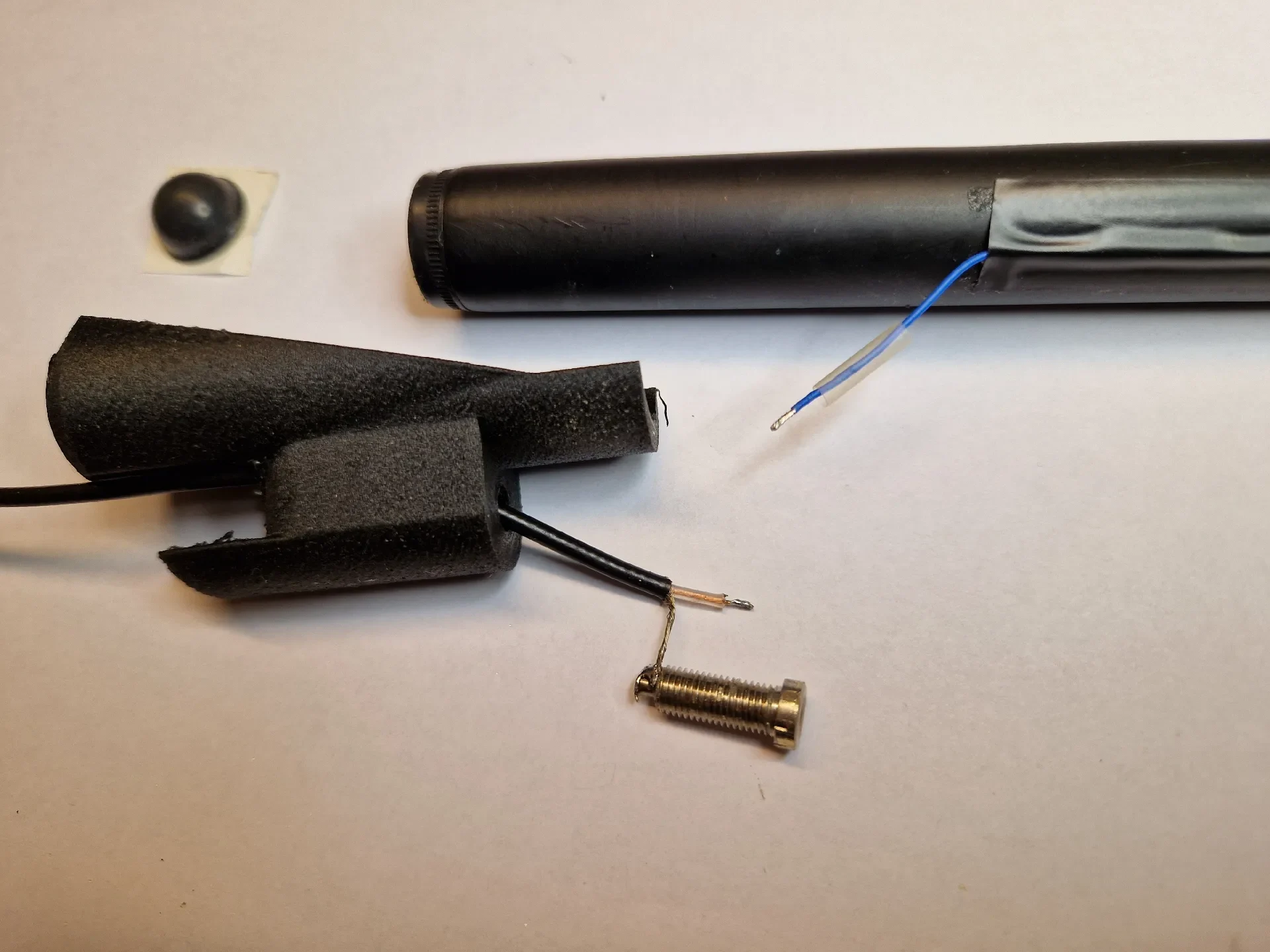

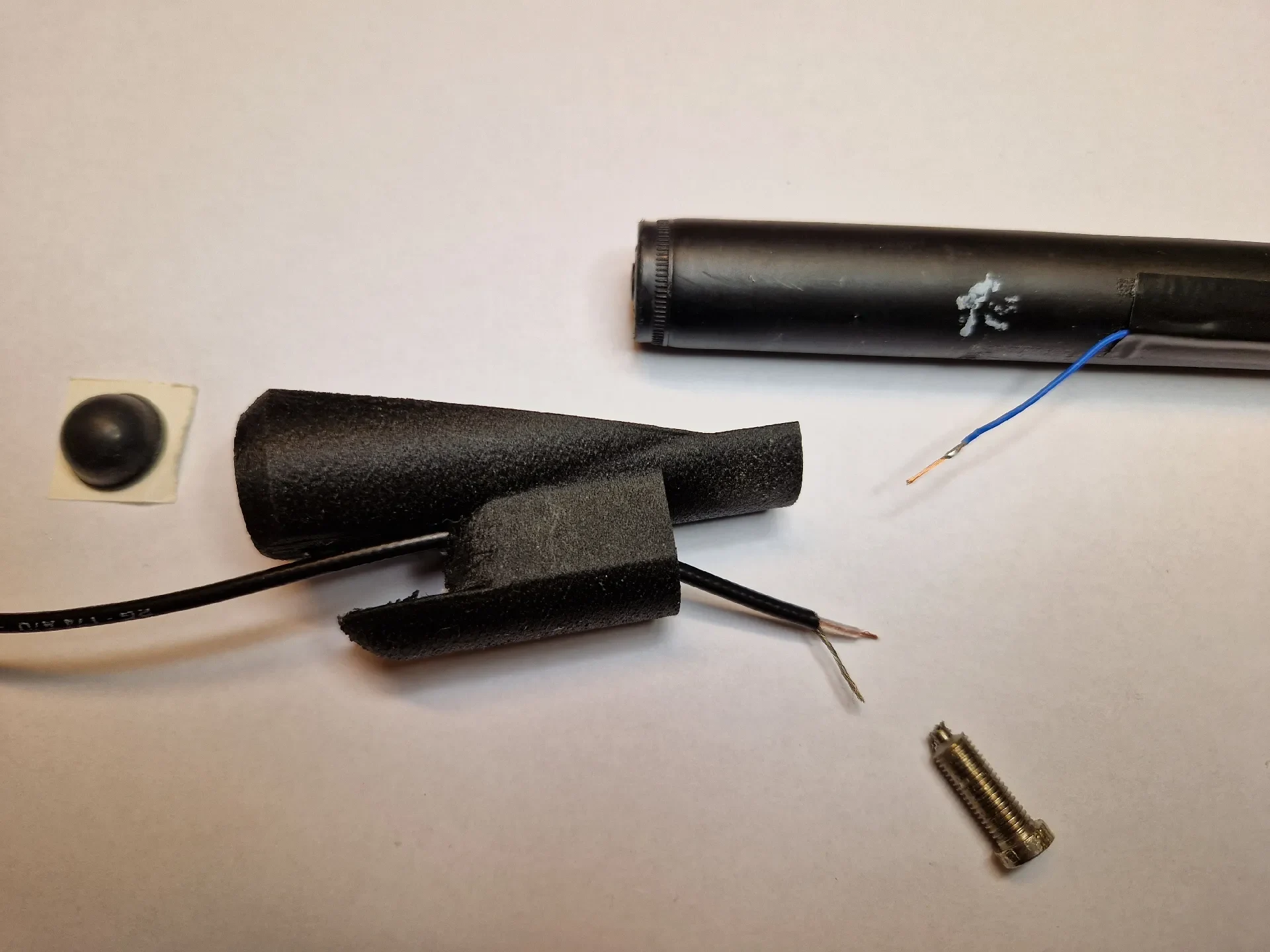

Вытяните стержень и пропустите гибкую проволоку до конца, завязав простой узел через каждое кольцо. Проволока входит в камеру базового крючка. С помощью клея закрепите металлическую часть домкрата-банана в верхнем отверстии крючка. Коаксиальный фидер RG-174 входит в камеру через нижнее отверстие. Припаяйте центральный проводник к антенному проводу, а экран — к разъему типа «банан». Используйте клей, чтобы зафиксировать коаксиальный кабель на месте. Затем прикрепите нижний крючок к стержню.
Сделайте радиальный/противовесный провод с вилкой типа «банан» на одном конце, подключите его к разъему «банна» в основании и намотайте его между нижним крючком и радиальным крючком. Сначала прикрепите резиновую ленту вокруг стержня и используйте ее, чтобы удерживать радиальный конец на месте.

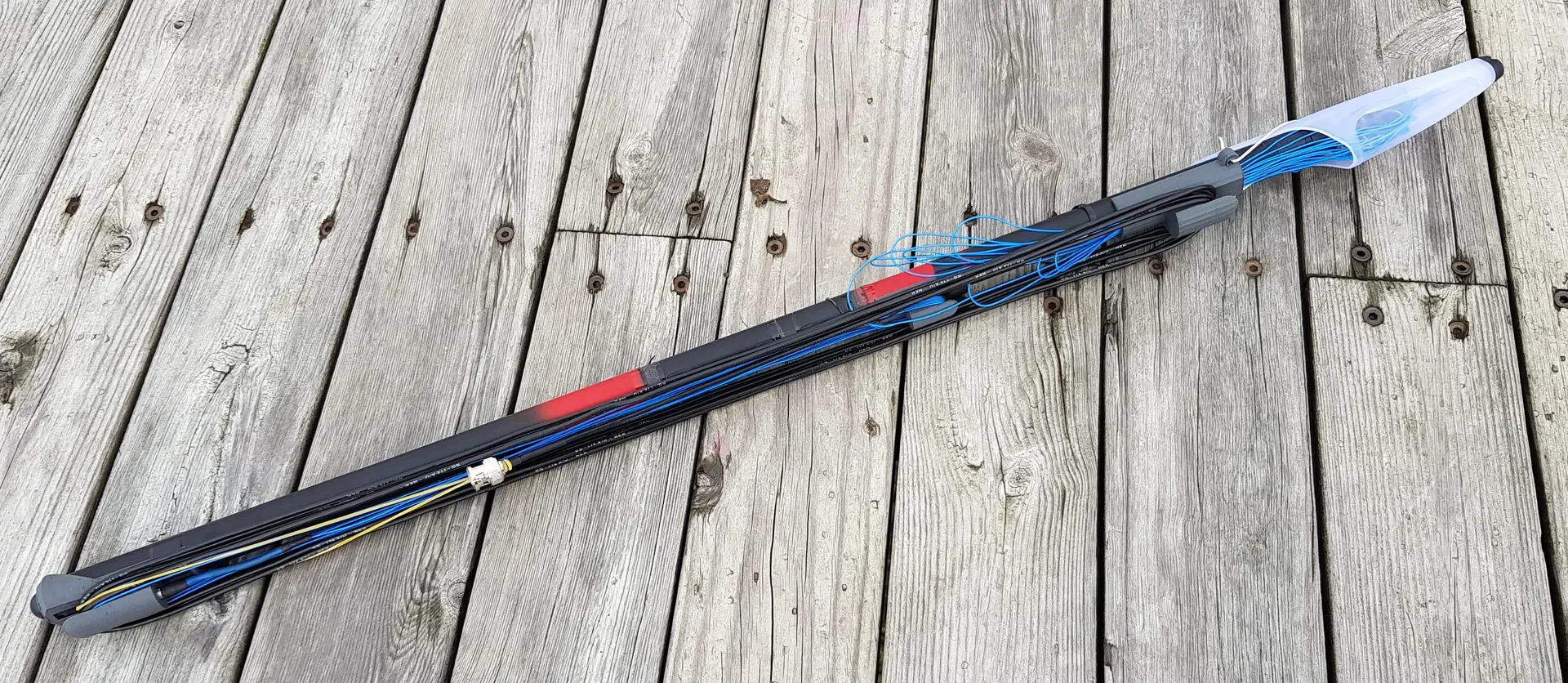

Коаксиальный крючок (отдельный файл) крепится к чехлу для колец на стержне в сложенном виде, см. фото. Когда стержень сложится, наденьте крышку на кольца и соберите петли антенного провода в прорези на внутренней стороне крючка. Затем намотайте коаксиальный кабель на коаксиальный и нижние крючки. Прикрепите резиновую ленту к коаксиальному разъему, чтобы зафиксировать конец на одном из крючков.

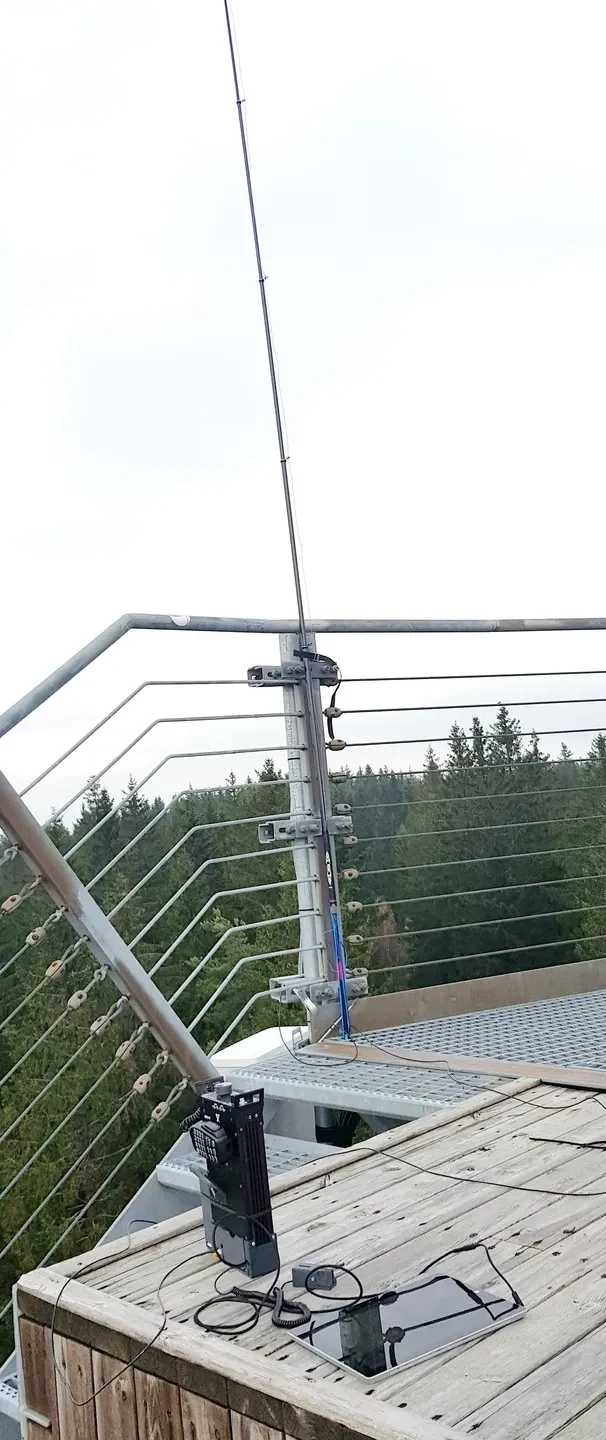

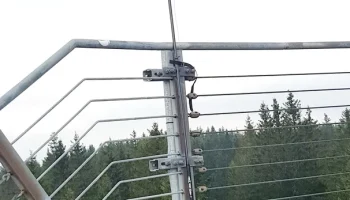

Для использования просто размотайте коаксиальный и радиальный кабели, затем вытяните стержень и прикрепите его к подходящему основанию с помощью веревки или ремней.
При наличии металлического заземления вместо радиального провода к основанию можно подключить провод с зажимом типа «крокодил».
