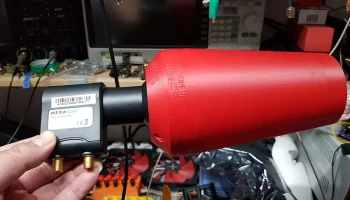

Антенная система Helix LNB с двойной подачей 2,4 ГГц V2 -...

ЕСЛИ ЧТО-ТО ПРОПУСТИТЕ — ПОСМОТРИТЕ в оригинальном пакете V1. Существует несколько держателей спирали, несколько помощников по изгибу для разных диаметров и так далее. Я не хотел просто скопировать все сюда.

Итак, теперь о V2:

Привет,

это версия V2 моего оригинального дизайна (https://www.printables.com/de/model/389071-holy-the-original-qo-100-24ghz-2-45-turn-helix-dua), выпущенная в 2019 году @ QO100 — публичное открытие.

Основная разница?
No Thread — теперь механизм быстрого открытия/закрытия
НАМНОГО проще печатать, потому что НЕ ТРЕБУЕТСЯ ПОДДЕРЖКА!

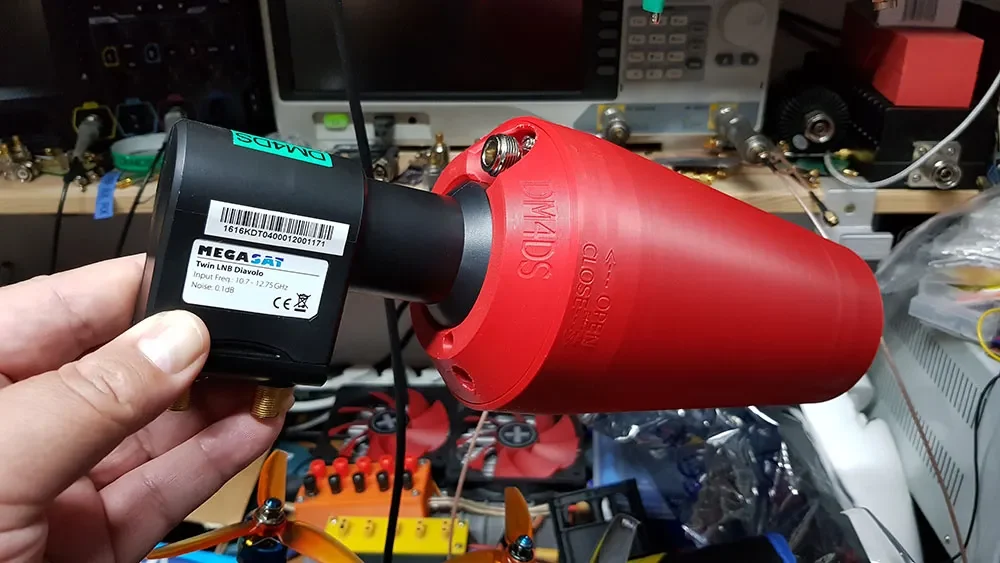

Как сейчас работает зажим?

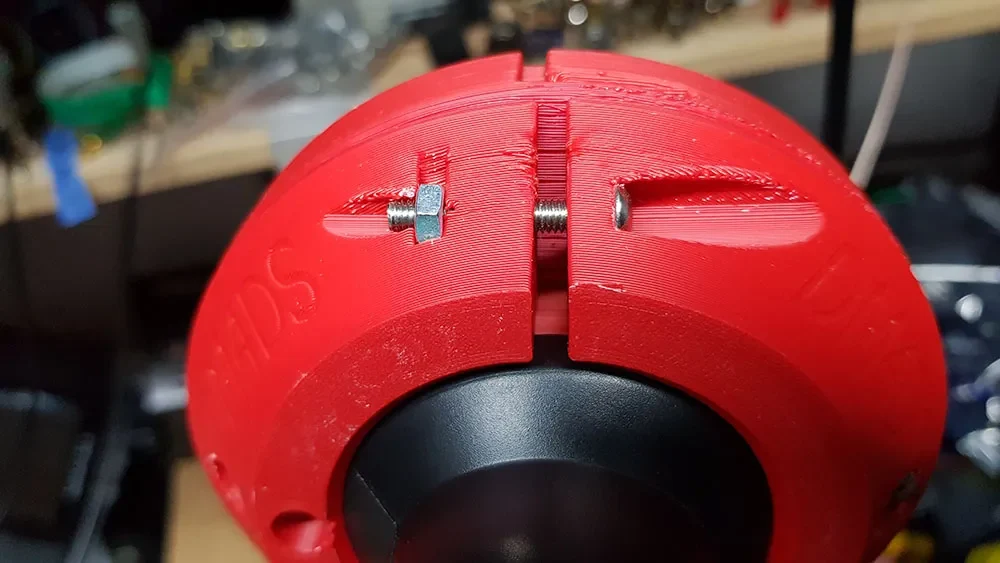

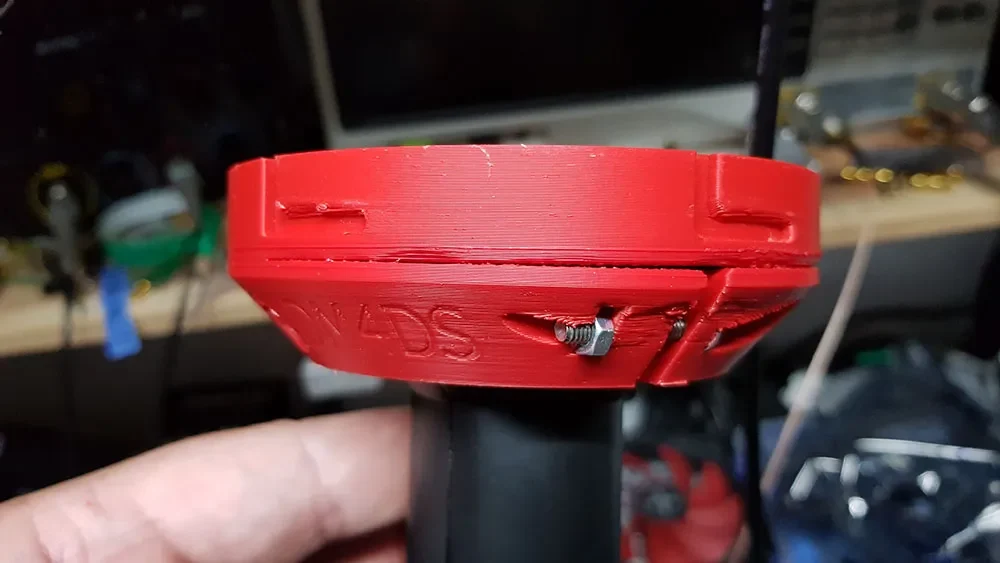

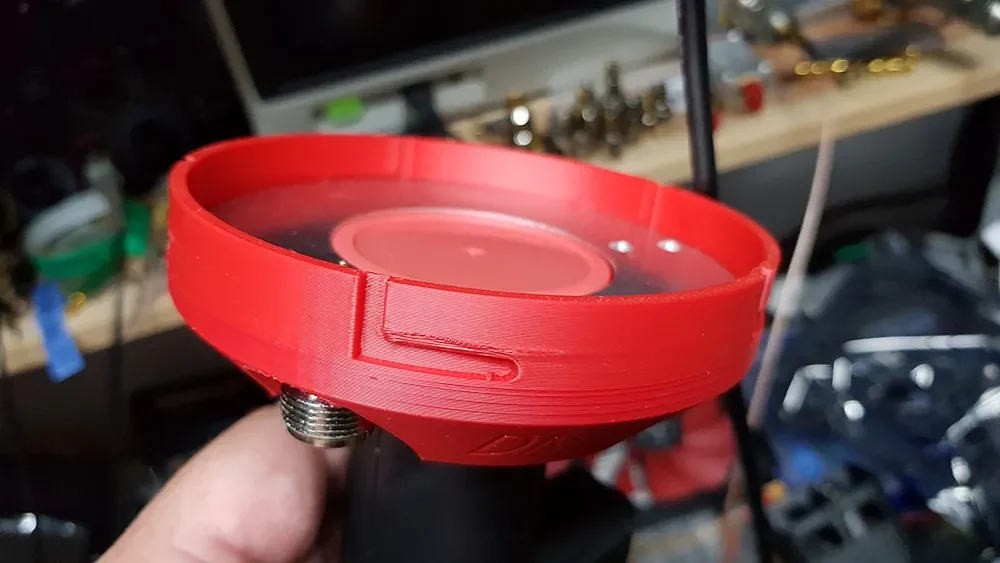

Деталь имеет теоретическое разделение для создания шарнира. Напечатано без поддержки.
Раскол достаточно широкий, чтобы работать, но достаточно маленький, чтобы не нуждаться в поддержке.
После того, как отпечаток будет готов и остынет, просто «подвигайте» его немного, и он освободится и готов к использованию!

Почему?
потому что я могу :) А правда? Часть с резьбой для некоторых пользователей была просто питой для печати.

Совместимо со старыми запчастями?
ДА! Вы можете использовать свой старый отражатель (в упаковке V1 вы найдете dxf и т. д.!!!) и держатель спирали. Нет необходимости создавать новый металлический отражатель или печатать новый держатель спирали.

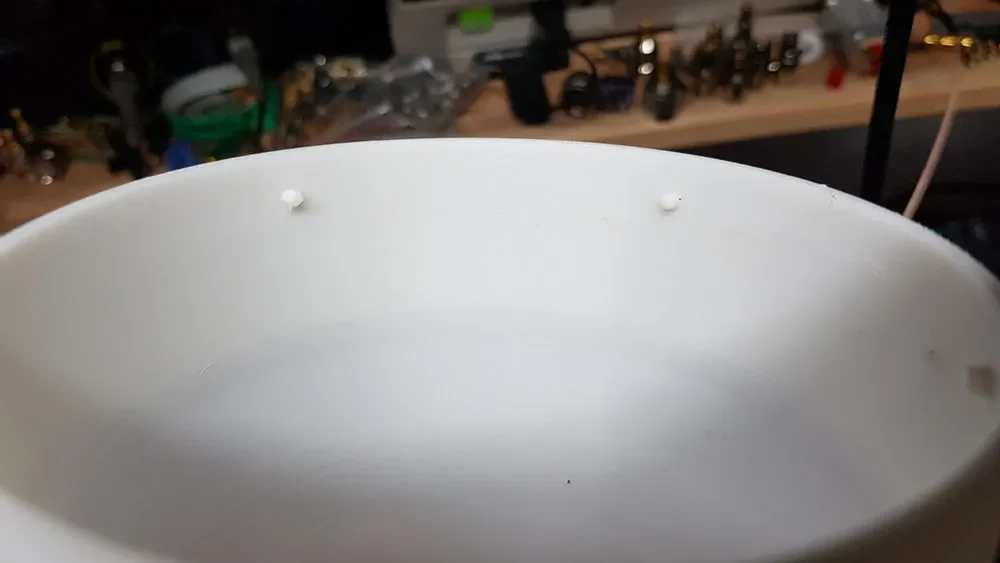

Отверстия в держателе спирали следуют за спиралью! Так что не надо безобразно втыкать в него провод. Сгибаем проволоку с помощником и вперед :)

Другие изменения?

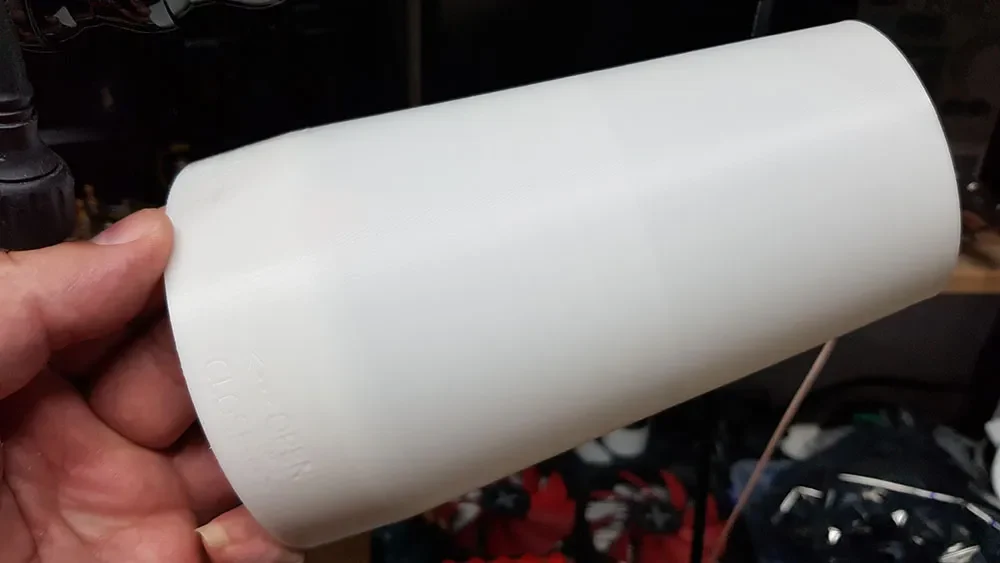

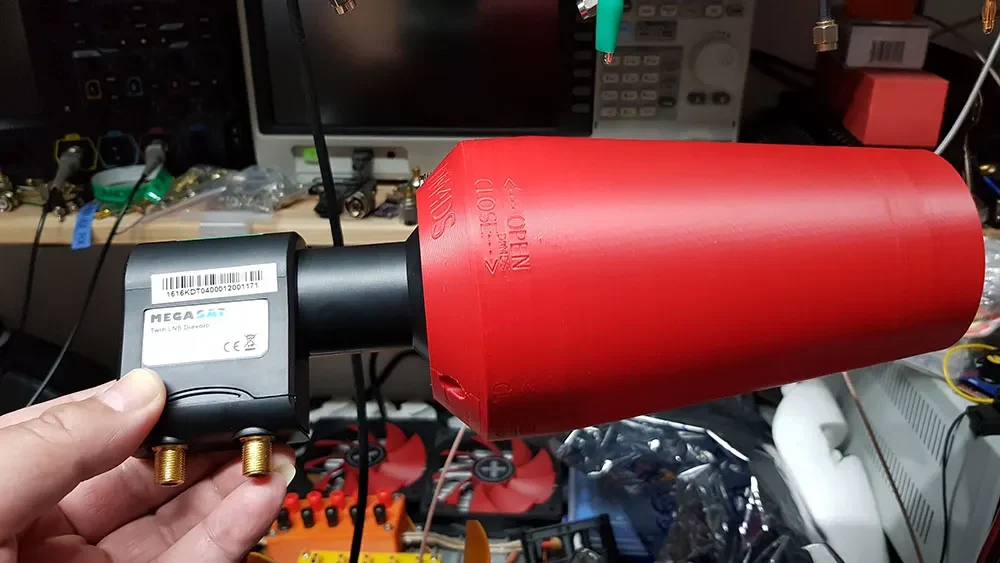

также Да. Я сделал крышку немного длиннее, чтобы 4,5 витка помещались не вровень с крышкой или даже подкладывали под нее 4,75-5 витков. Дополнительный вес и рычаг настолько малы, так почему бы и нет.

Я обязательно выпущу еще каверы, но пока это единственный. Время — моя проблема. Если вы мне заплатите, я смогу потратить на это больше времени. Никакой оплаты, я могу работать над этим только в свободное время, к��торого почти нет :( Как есть.

Вы понятия не имеете, как согнуть HELIX?
https://www.printables.com/model/389065-bend-helper-vor-helix-antennas/files

Вам нужен чехол другой длины? Может, на 2 ход? Не стесняйтесь сделать свой собственный или СПРОСИТЬ!

Удачной печати

Сандор — DM4DS
