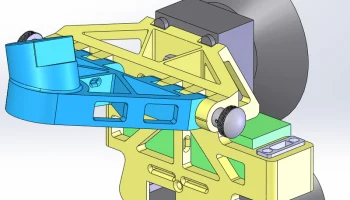

Антенное крепление Starlink Mini на присоске со встроенны...

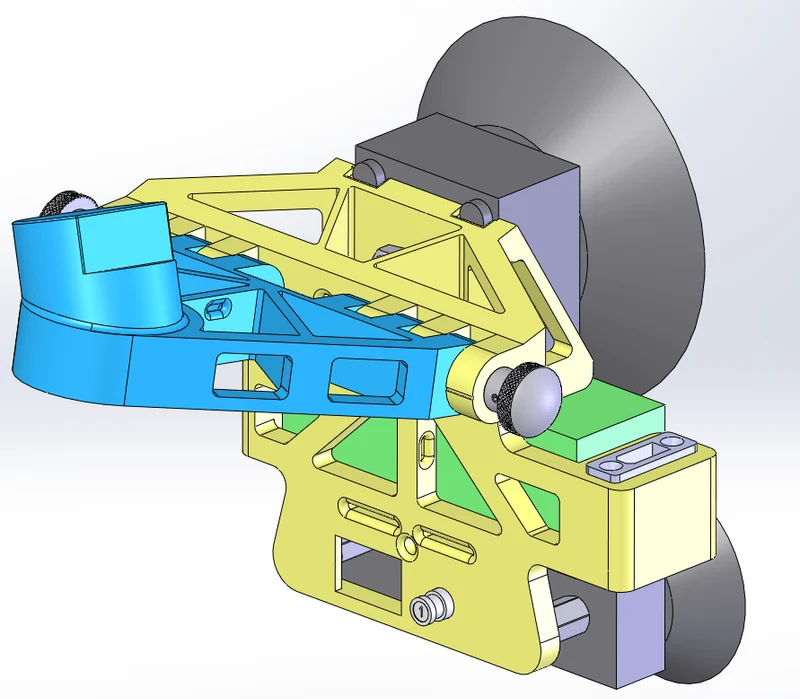

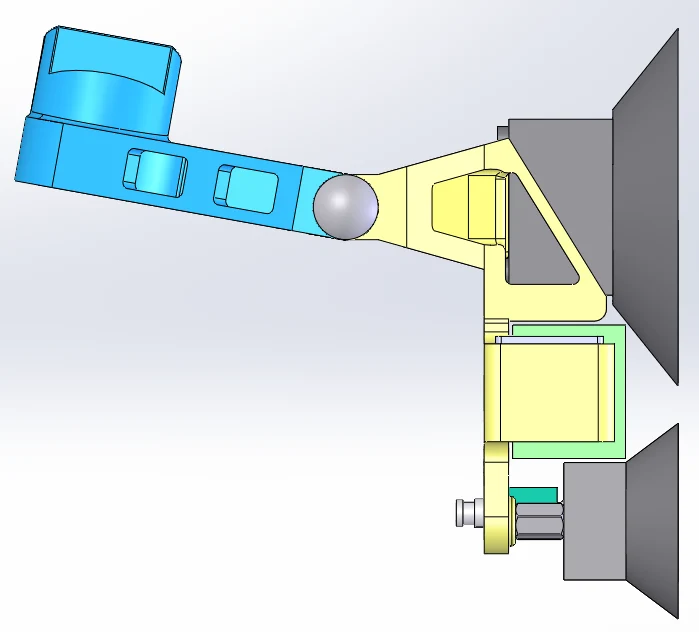

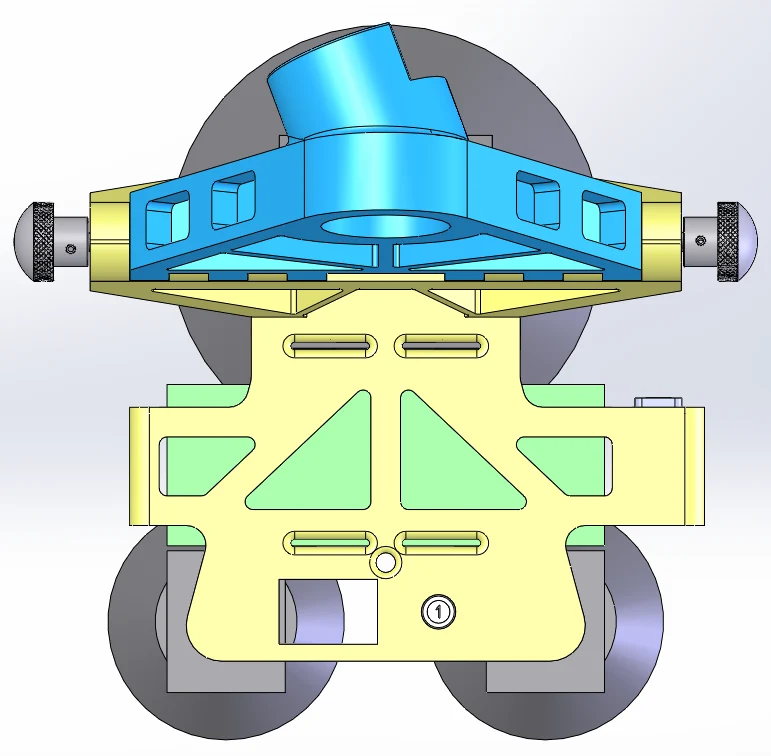

Он был разработан для крепления к стеклу с помощью трех промышленных присосок. Он должен был быть достаточно прочным, чтобы обеспечить ускорение 6+ G, быстро складываться и занимать как можно меньше места. В основании имеется отсек для липо-аккумулятора 6S емкостью 4500 мАч со встроенной защитой цепи (прерыватель) и контролем аккумулятора (индикатор напряжения). При приблизительном потреблении антенны Starlink Mini около 40 Вт система представляет собой настоящий автономный пакет, который обеспечивает спутниковое соединение в течение примерно 2 часов.

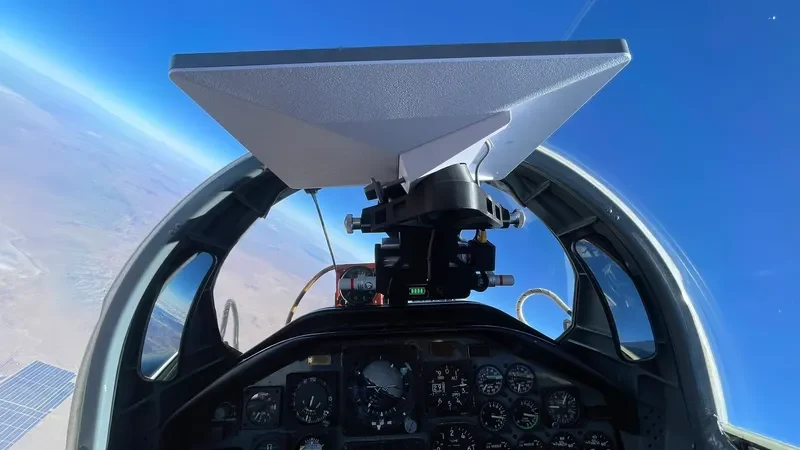

Хорошо подходит для установки на ваш личный Т-38 или любое другое место с ровной гладкой поверхностью ;)
Первоначально напечатано на Stratasys F370, но подойдет для Prusa Mk3/4.
Вот полная спецификация материалов для всех аксессуаров, использованных в конструкции.
3D-печатные детали:
x1 Крепление (прикрепляется к стеклу). ШАГ
x1 крепление (прикрепляет Starlink).STEP
Макмастер Карр:
x2 алюминиевые ручки с накаткой для ладони, размер резьбы 1/4-20, шпилька длиной 3 дюйма (7762K101)
x2 Контргайки из высокопрочной стали и нейлоновой вставки, чернооксидные, размер резьбы 1/4"-20 (97135A414)
x2 переходника с шестигранной резьбой «наружная-внутренняя», нержавеющая сталь 316, раз��ер резьбы от 10-32 до 1/4 дюйма-20 (91155A213)
x2 латунные конические термофиксируемые вставки для пластика, размер резьбы 10-32, установленная длина 0,375 дюйма (93365A156)
Кабельная стяжка на липучке и пряжке, 2 шт. Общая длина 12 дюймов, черная, ширина 1 дюйм (3955T241-3955T348)
x1 Высокопрочный стальной винт с шестигранной головкой класса 10.9, черное коррозионностойкое покрытие, резьба M12x 1,75, 25 мм (94863A215)
x1 Шайба из нержавеющей стали 18-8 для винта M12, внутренний диаметр 13 мм, внешний диаметр 24 мм (93475A290)
Амазонка
x2 3-дюймовая присоска
жгут проводов x1 для Starlink Mini
Индикатор емкости литиевой батареи x1
Другое
x1 5,5-дюймовая присоска 6-дюймовая вакуумная чашка со штифтом 5/8 дюйма (Mattews, может быть доступна в другом месте)
x1 аккумулятор 4500 мАч 6S Lipo (Pyrodrone)
x1 разъем XT90 (Pyrodrone)
x1 Автоматический выключатель 2TC2-5 (авиационная ель)
Несколько стяжек для ограничения проводки.
Автор дизайна: Руслан Пшиченко и Boom Supersonic.
