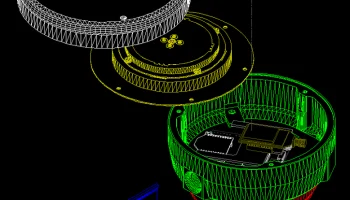

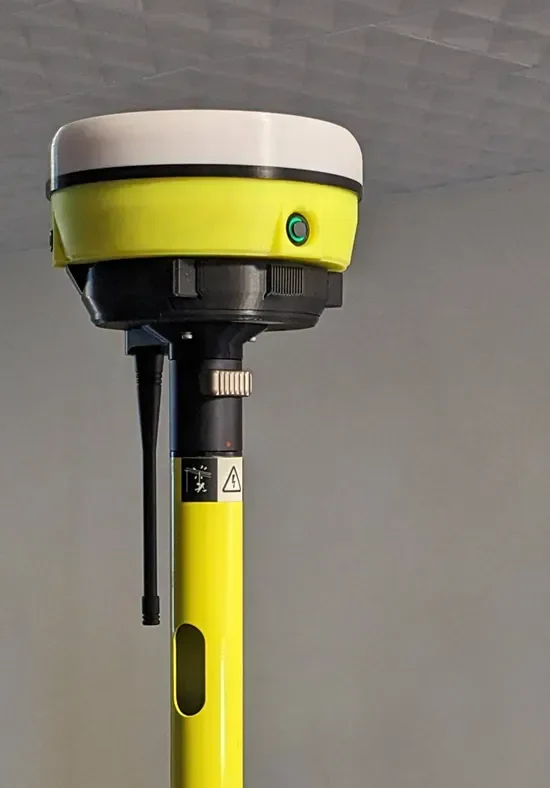

Радиобаза RTK - Rover Ardusimple simpleRTK3B Корпус трехд...

Примечания:

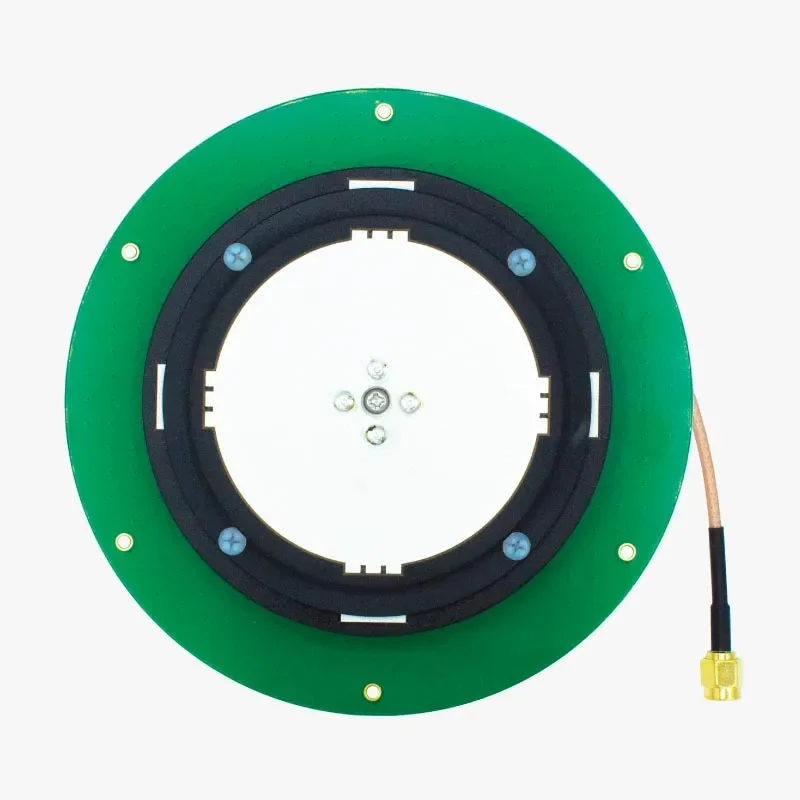

Смещение фазы на 100 мм от нижней части стойки.

Предназначен для оборудования m2.5.

Используйте вариант держателя батареи (4 монтажных отверстия), показанный на рисунках. Существует вариант с двумя монтажными отверстиями, который не подойдет, поскольку клеммы расположены немного в другом месте.

Требуется понижающий регулятор напряжения. Четыре АА выдадут 6В. Максимальное напряжение платы 5В.

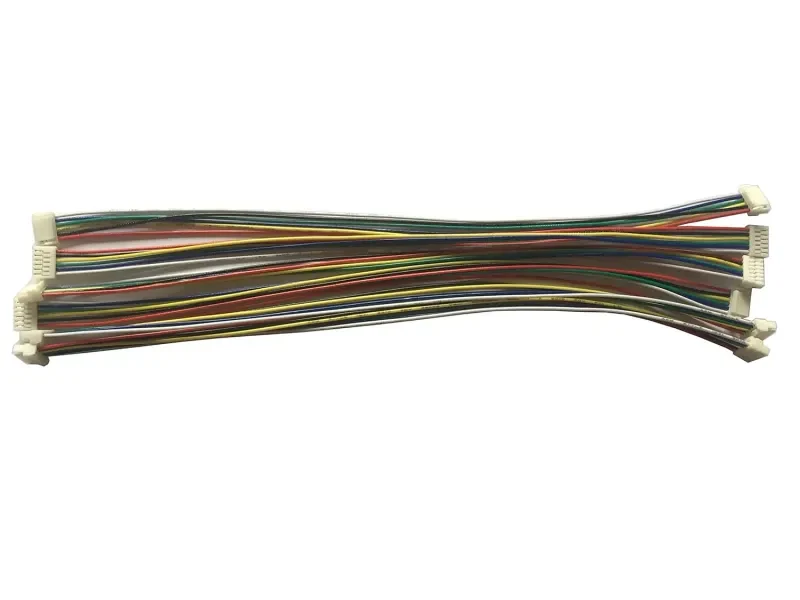

6-контактный разъем JST GH для входа питания

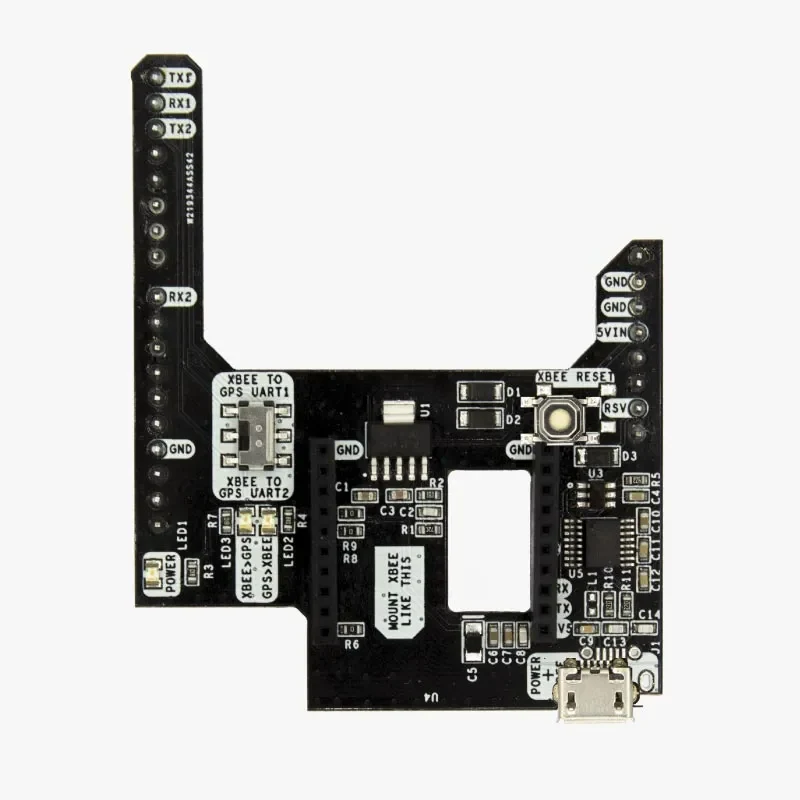

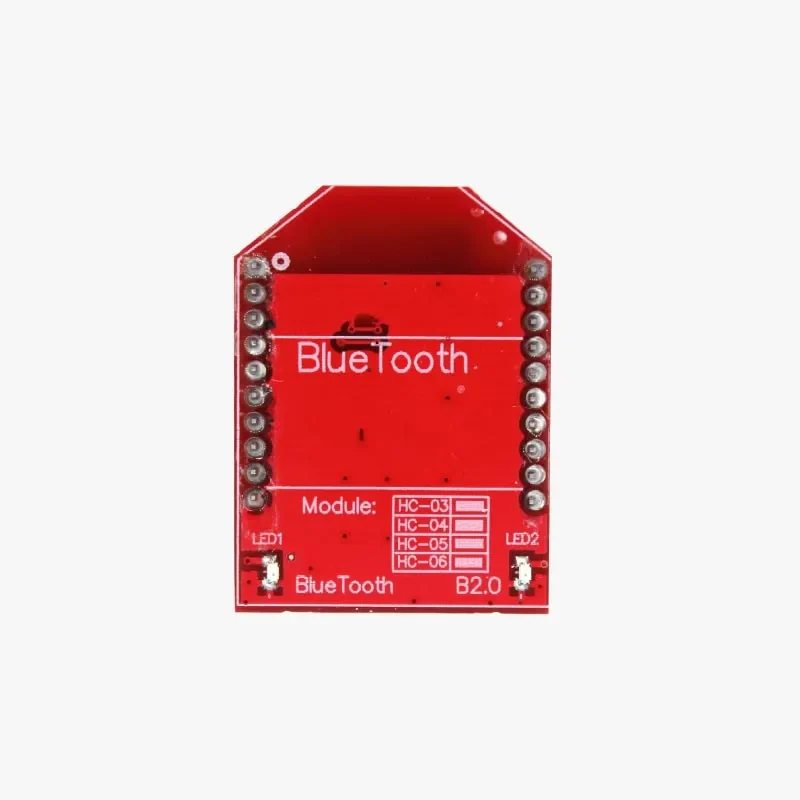

Щит для второго разъема для подключения радио и Bluetooth

Показан чехол, предназначенный для USB-кабеля. Крепится в корпусе с помощью винта и гайки для внешнего питания и конфигурации.

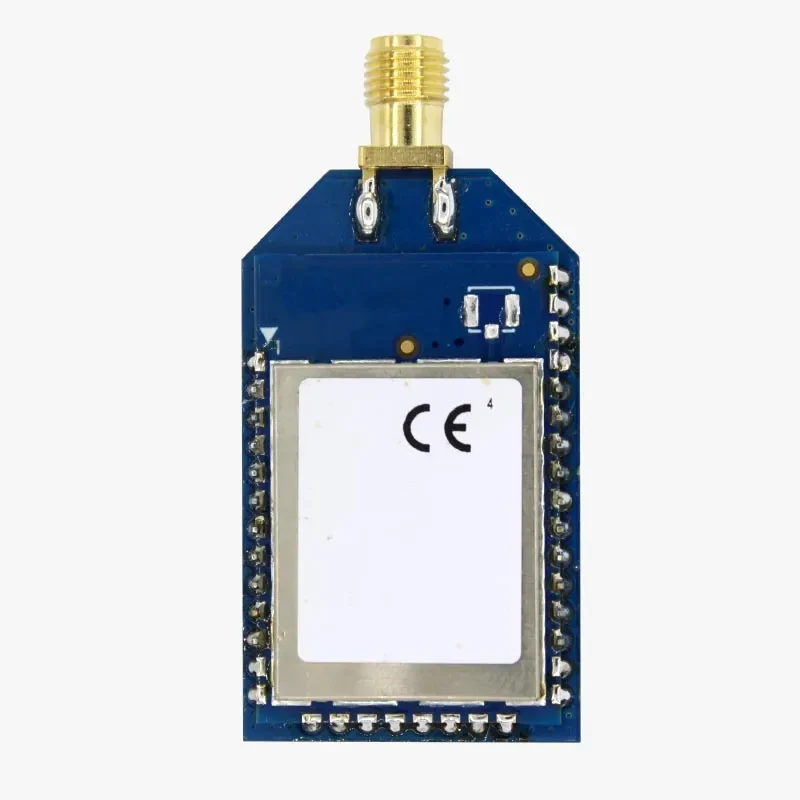

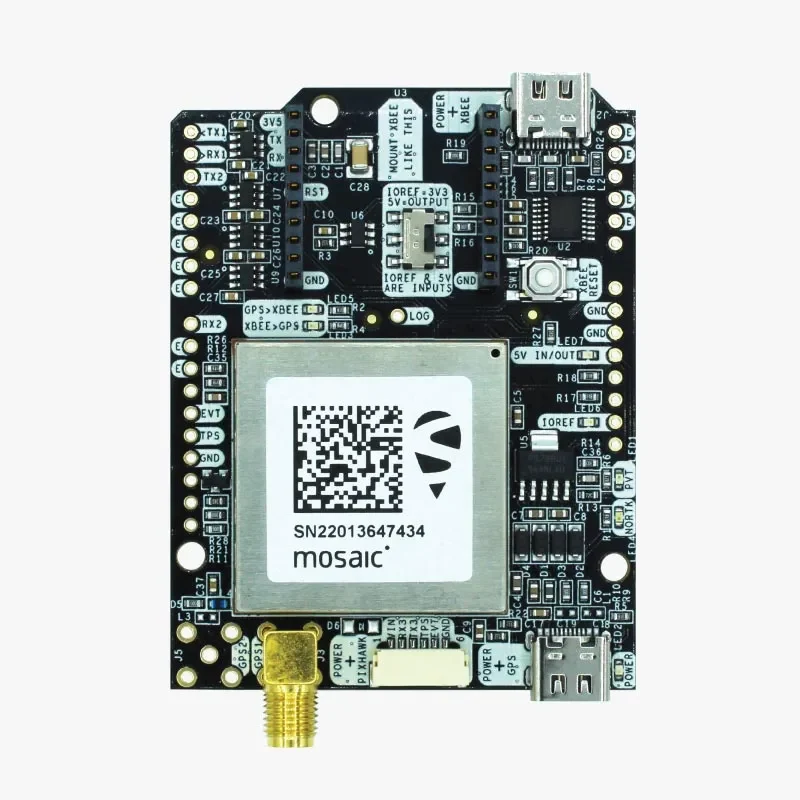

Вам необходимо настроить плату для использования радиомодуля UART 1 на плате, поскольку он не помещается в корпус, установленный на плате UART 2.
