Держатель антенны BigTreeTech CB1

Источник:

www.printables.com

Я использовал BigTreeTech CB1 с адаптером BTT PI4B в качестве замены Raspberry Pi 4 для запуска Klipper на своих принтерах. Это не намного дешевле, но Raspberry Pi сейчас нигде нет в наличии, так что...

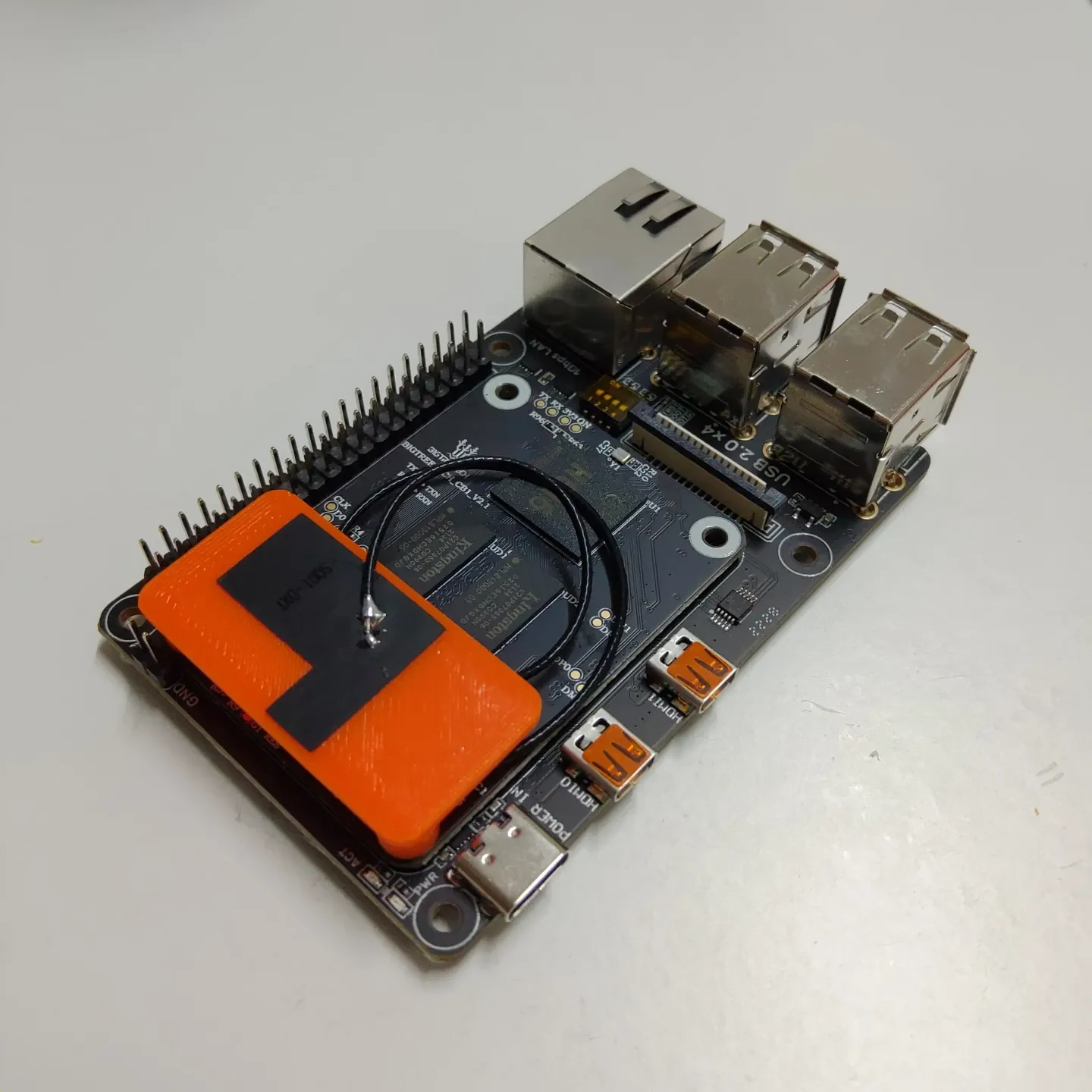

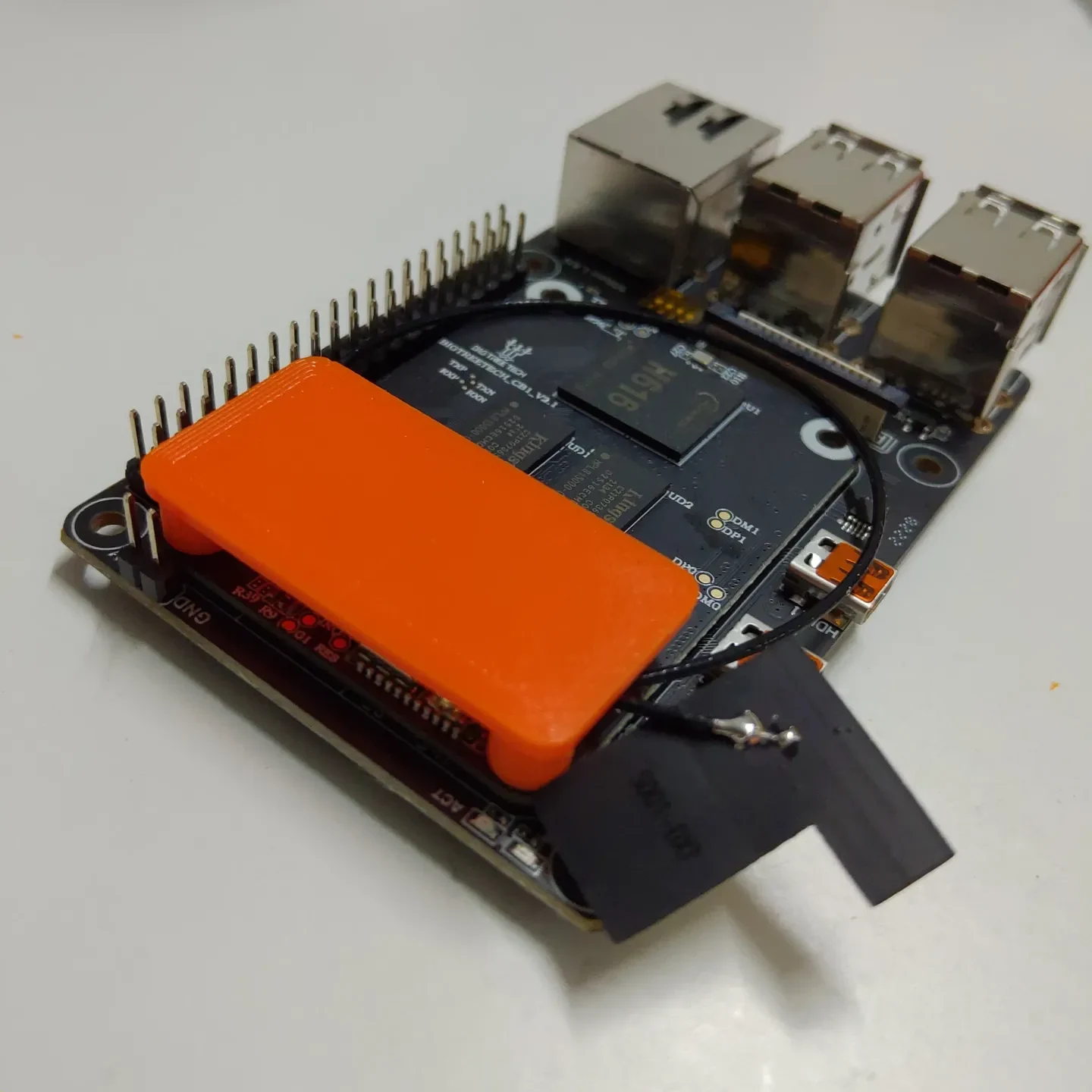

Модуль Wi-Fi имеет внешнюю антенну, но не имеет подходящего места для ее крепления на плате. Поэтому необходим держатель, чтобы держать его красиво и аккуратно.

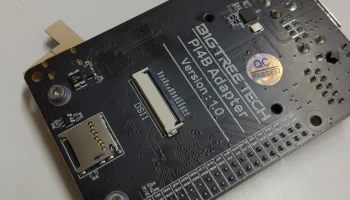

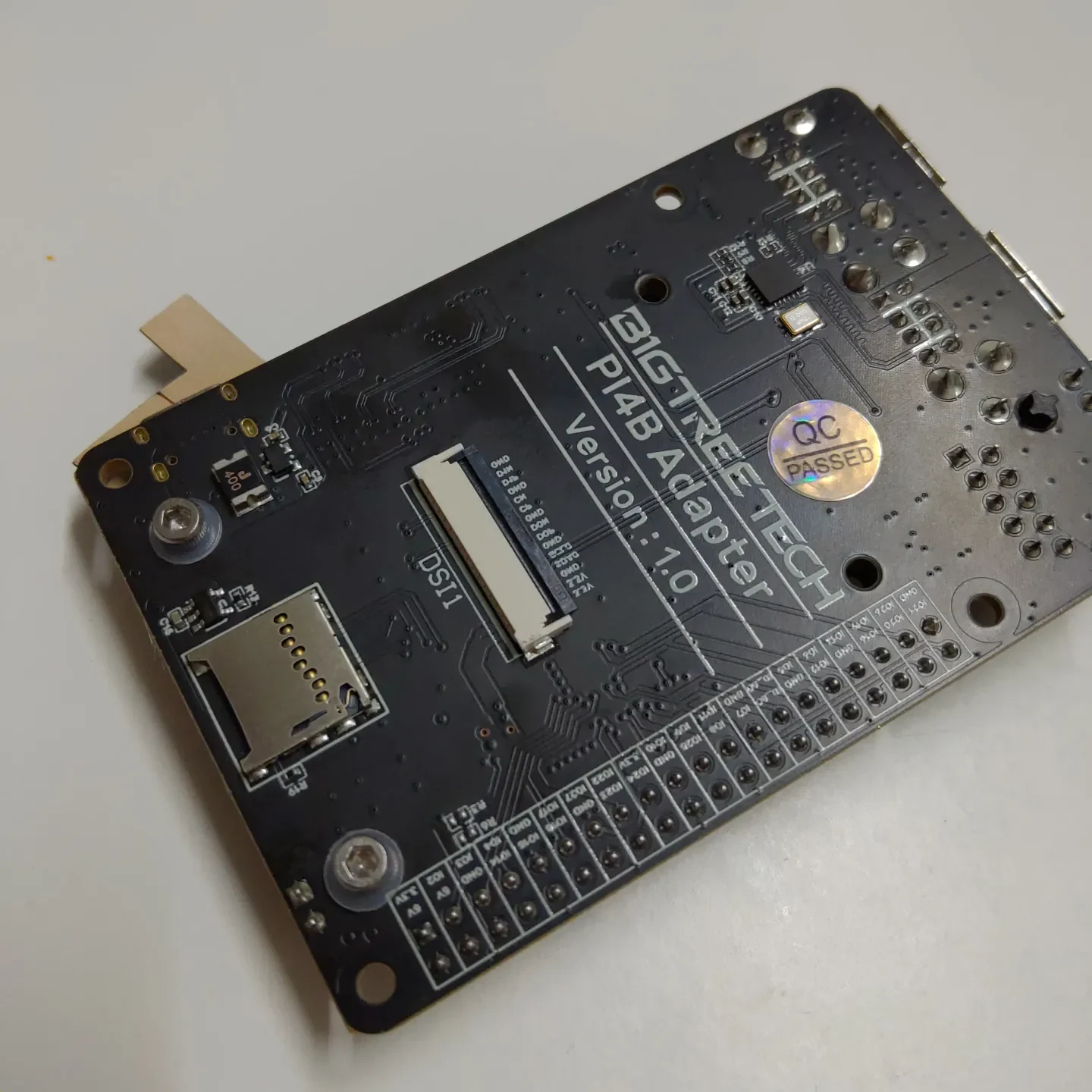

Вам понадобятся 2 винта M2,5 длиной 8 мм (если используется с PI4B) или 6 мм (если без адаптера PI4B, не проверялось). Я также добавил нейлоновые шайбы, чтобы винты не терлись о плату, но это необязательно. Никакие тепловые вставки не нужны.

Высота стойки составляет 5 мм, а толщина платформы выше 2 мм. Диаметр отверстия для винта составляет 2,4 мм, и он отлично подходит для моих винтов M2,5.

Примечание. При использовании адаптера PI4B не затягивайте винт слишком ��ильно!
Между адаптером и платой CB1 есть пространство, которое можно сломать, если затянуть слишком сильно!

22 октября 2022 г.: добавлена проставка толщиной 1,4 мм, чтобы предотвратить отсоединение CB1 от адаптера PI4B в случае чрезмерной затяжки винта.
