Проводные антенные соединения

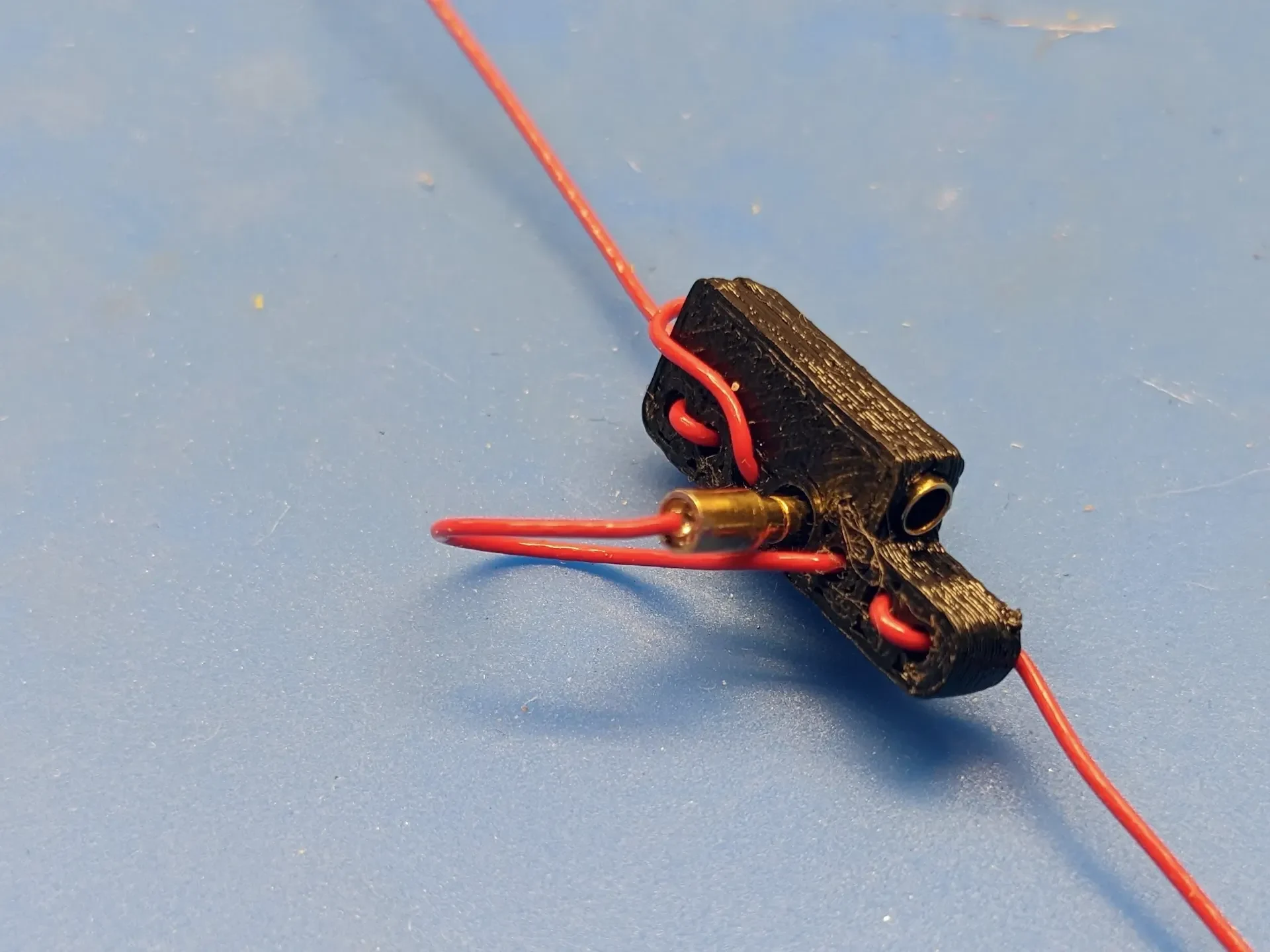

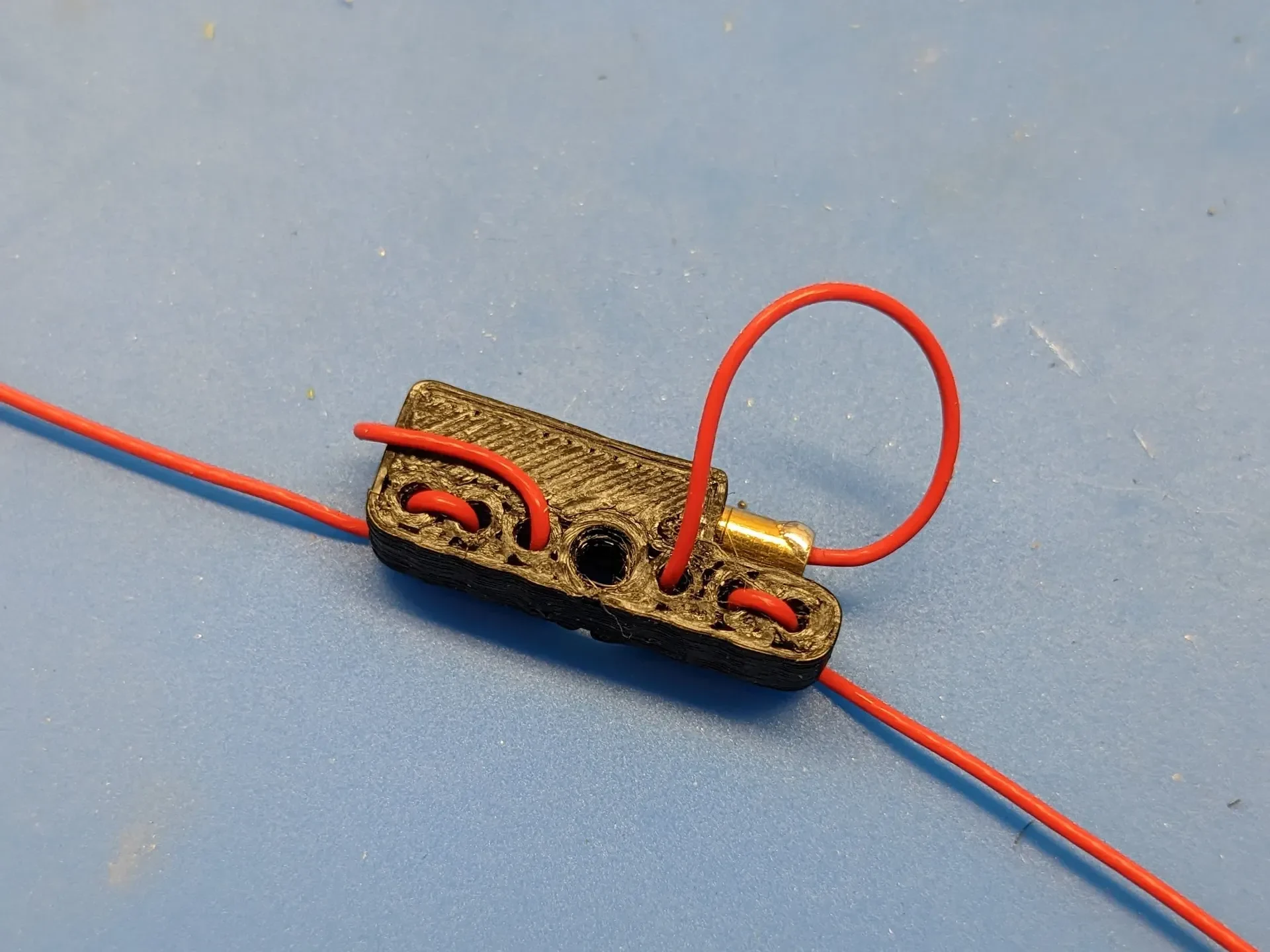

Связанные дипольные антенны и полуволновые антенны с торцевым питанием являются очень популярными конструкциями портативных антенн. Эти крошечные перемычки позволяют легко подключать или отключать часть антенны для настройки на разные частоты. Вставьте штекер типа «банан» диаметром 2 мм в гнездовой разъем, чтобы закрыть соединение, или вытащите его и поместите в отверстие для хранения, чтобы открыть соединение.

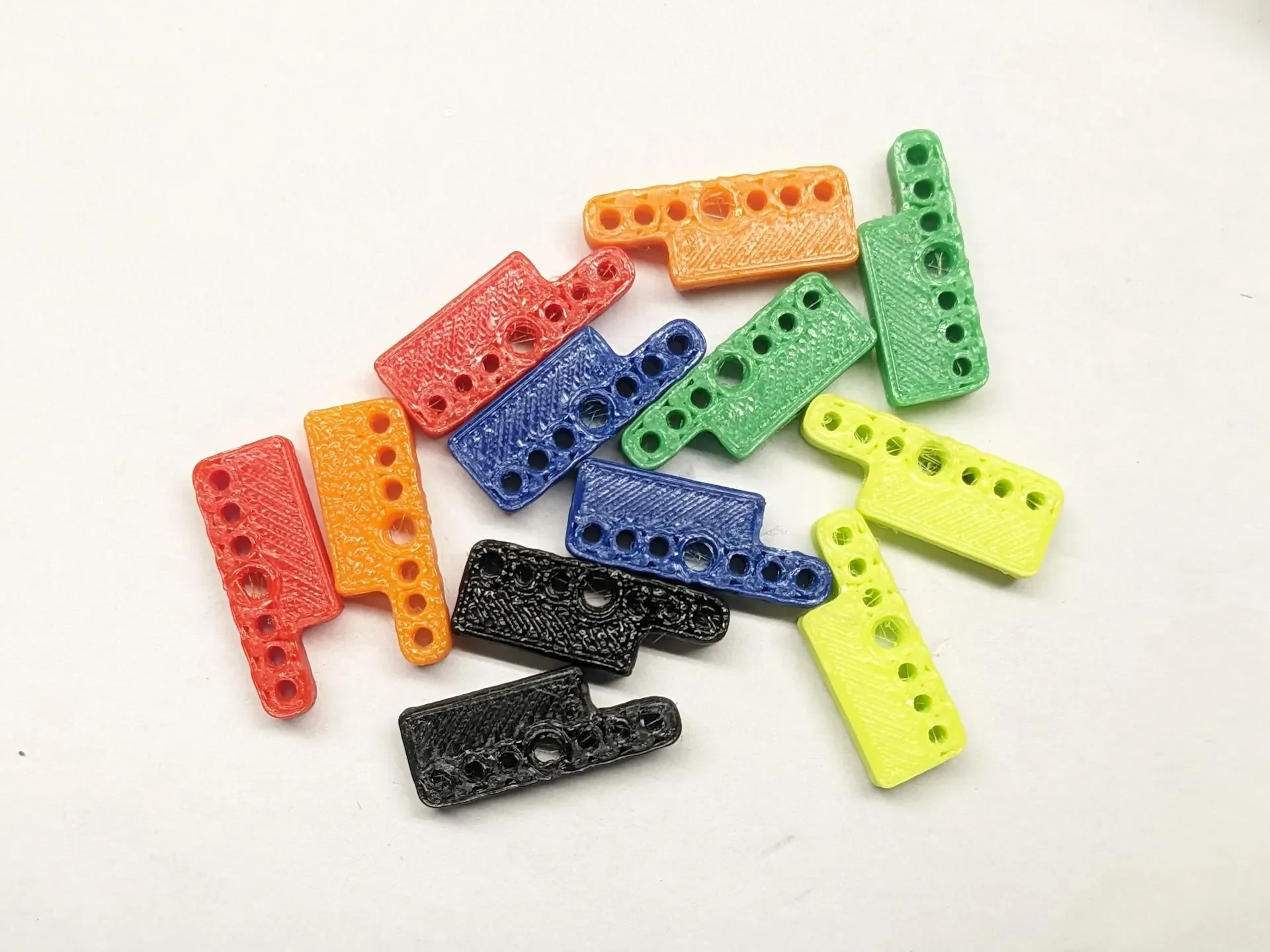

Я разработал два размера: один для проволоки 26 калибра, другой для проволоки 22 калибра.

Печать из PETG для долговечности и термостойкости. Нейлон или АБС, вероятно, тоже подойдут.

Вилки-бананы диаметром 2 мм доступны на Amazon: https://amzn.to/3gxU9n6 ( ← партнерская ссылка)

73 ДЕ K6ARK
