Кейс для антенного тюнера ATU-100
01.08.2023 — добавлены версии «s-atu». Они совместимы с оригинальными компонентами, корпус короче (150 мм), а на передней и задней частях имеются тисненые надписи: «ANT & TX» сзади возле радиочастотных разъемов и «T, A, B» (настройка, авто, обход) спереди возле кнопок.

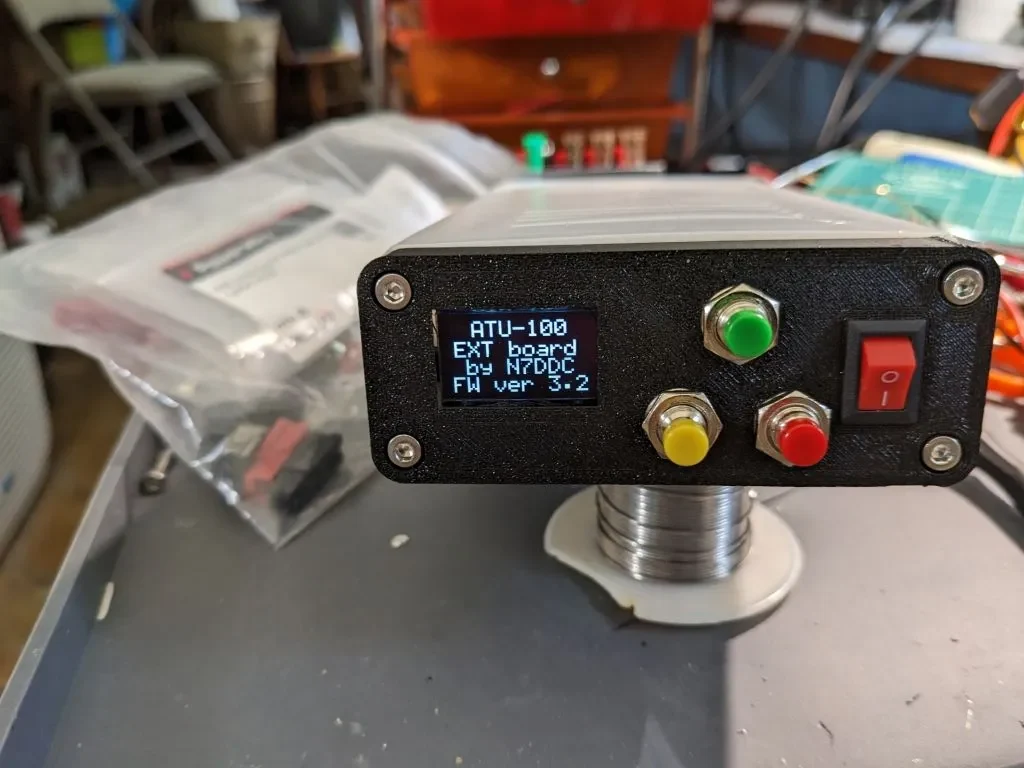

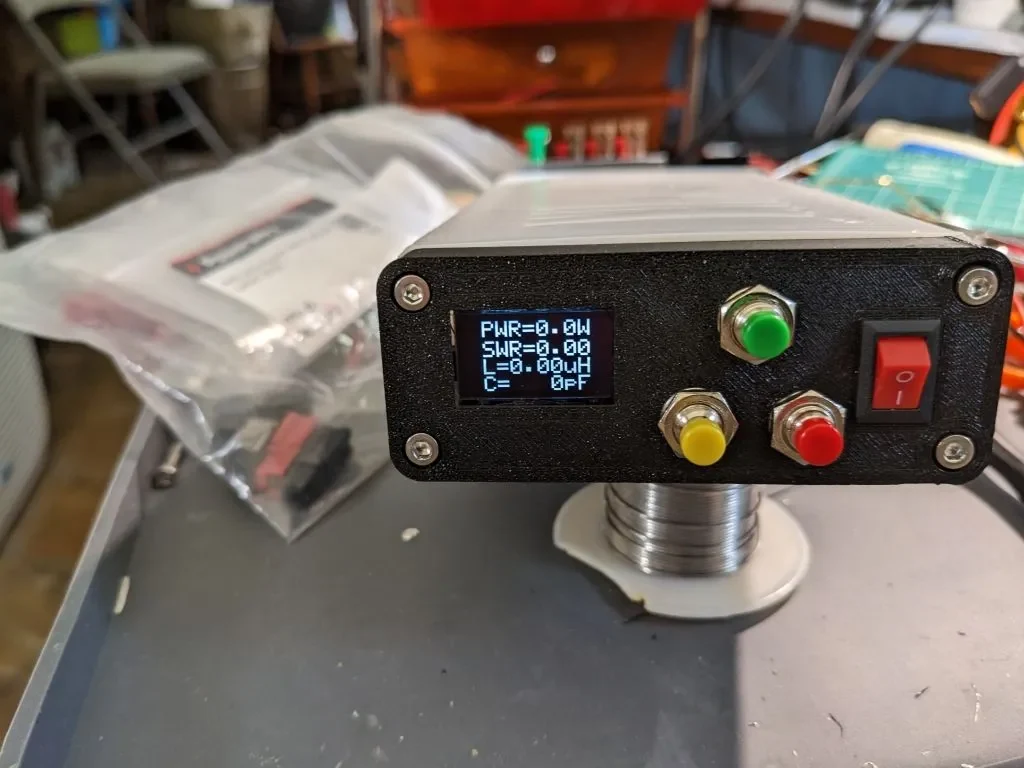

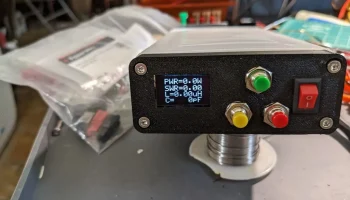

Мне нужен был кейс для платы антенного тюнера ATU100 и разъемов. Я не нашел существующей модели, которая соответствовала бы моей предполагаемой конфигурации: 0,96-дюймовому OLED-дисплею, трем 7-миллиметровым кнопкам и разъемам SO-239.

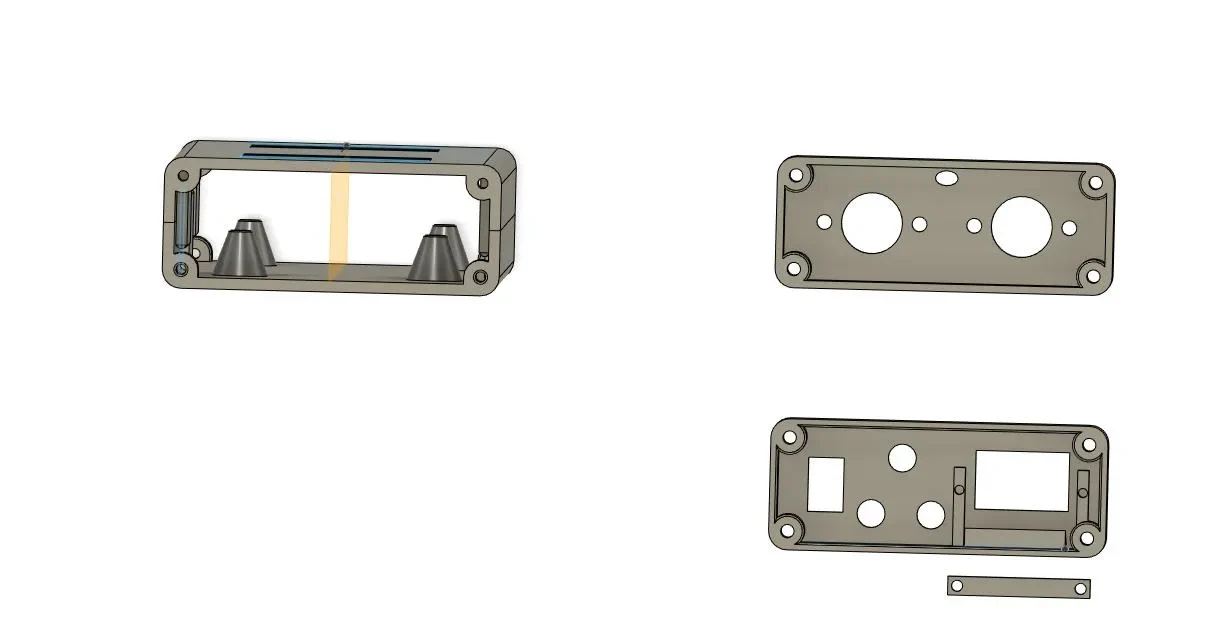

Я спроектировал его в Fusion 360 как корпус из четырех частей: верхние, нижние, передние и задние компоненты. Вверху и внизу есть вкладки для выравнивания. Сверху имеются вентиляционные отверстия, снизу — стойки для крепления платы.

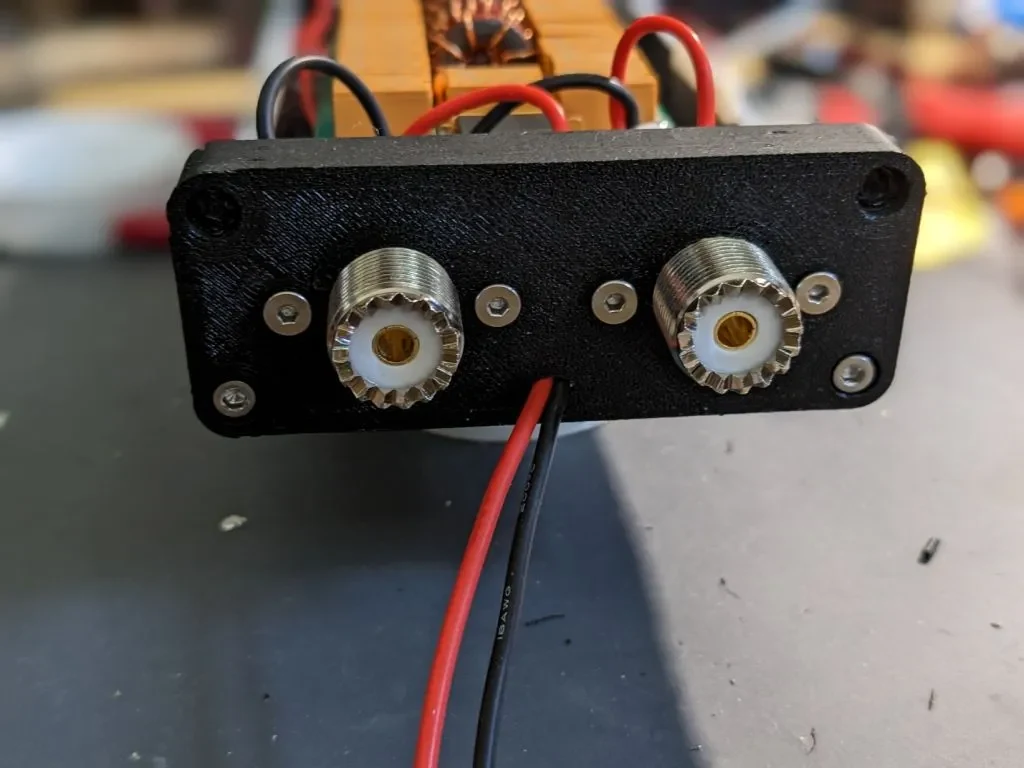

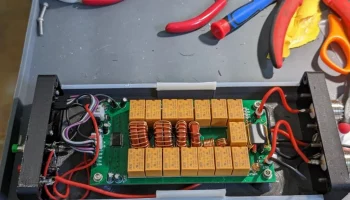

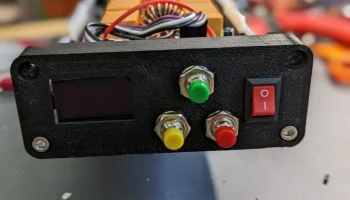

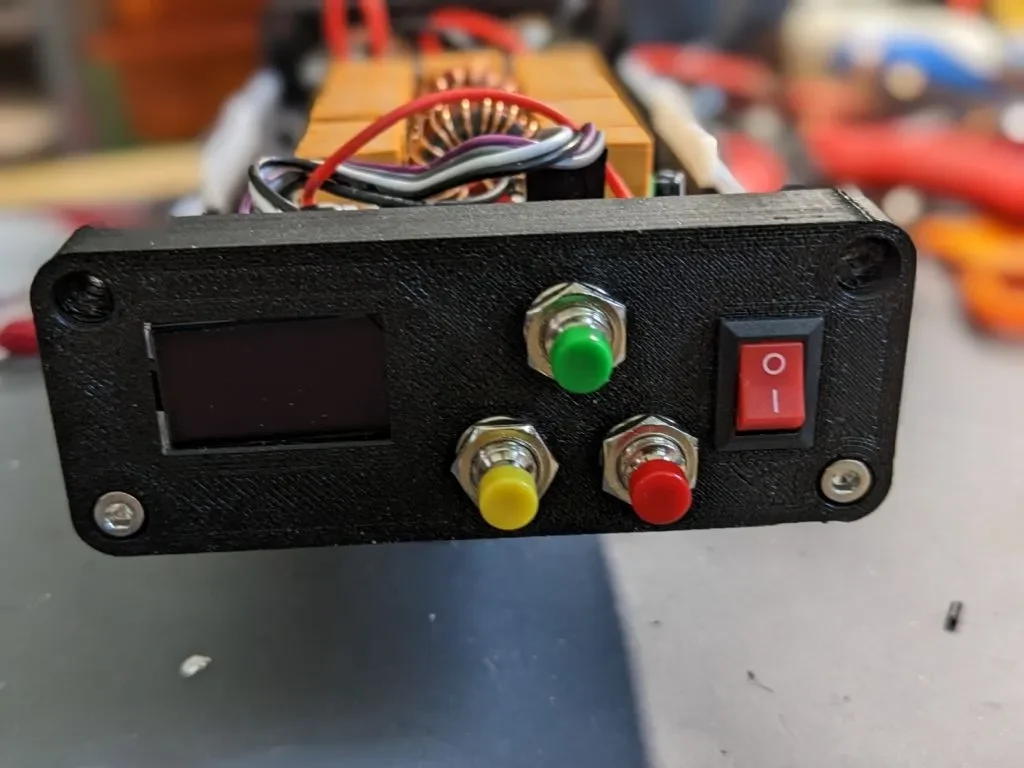

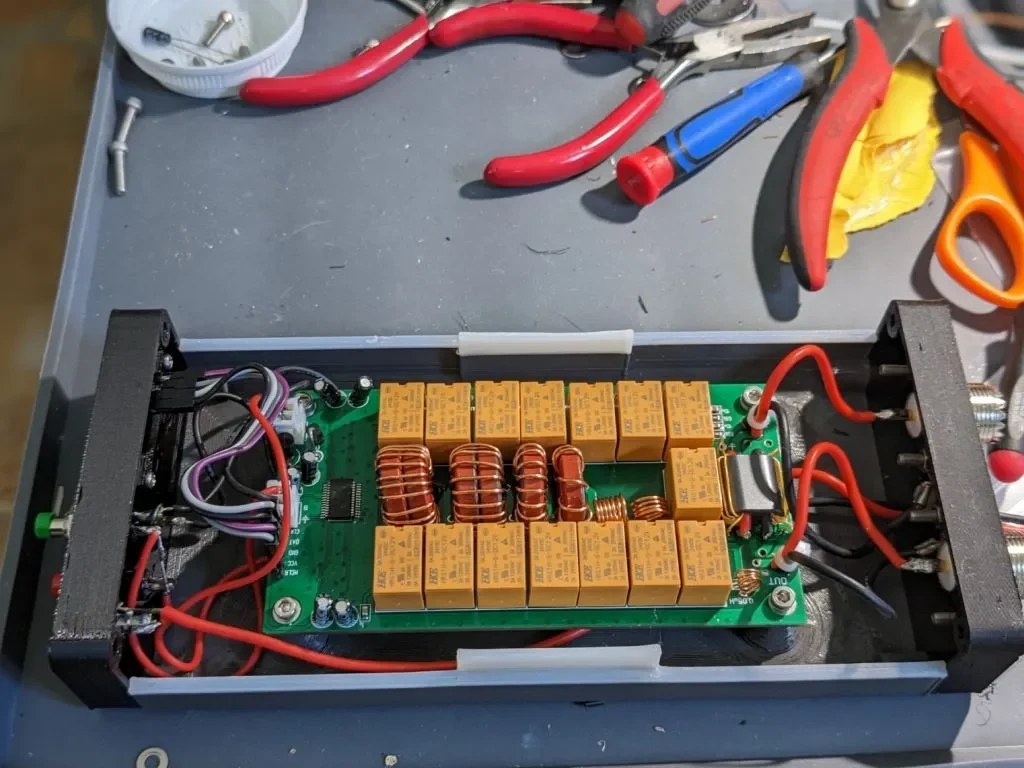

Винты M3 крепят плату ATU100 к стойкам. Передние и задние компоненты крепятся сверху и снизу винтами с по��айной головкой M3. Прикрепление верха должно стать последним этапом сборки. На передней панели имеется «карман» для 0,96-дюймового OLED-дисплея, который крепится с помощью перекладины и винтов M2,5. Разъемы SO-239 крепятся сзади с помощью винтов и гаек с плоской головкой M3. На задней панели имеется небольшое овальное отверстие для провода питания.
Стенки корпуса 3 мм. Я распечатал их сплошными. Все компоненты печатаются плоско, без какой-либо поддержки, за исключением рабочей пластины для плавного изгиба на длинных сторонах верхних и нижних компонентов.
Файлы STL, STEP и F360 включены.
