Устройство для намотки антенны с разъемом BNC "папа"...

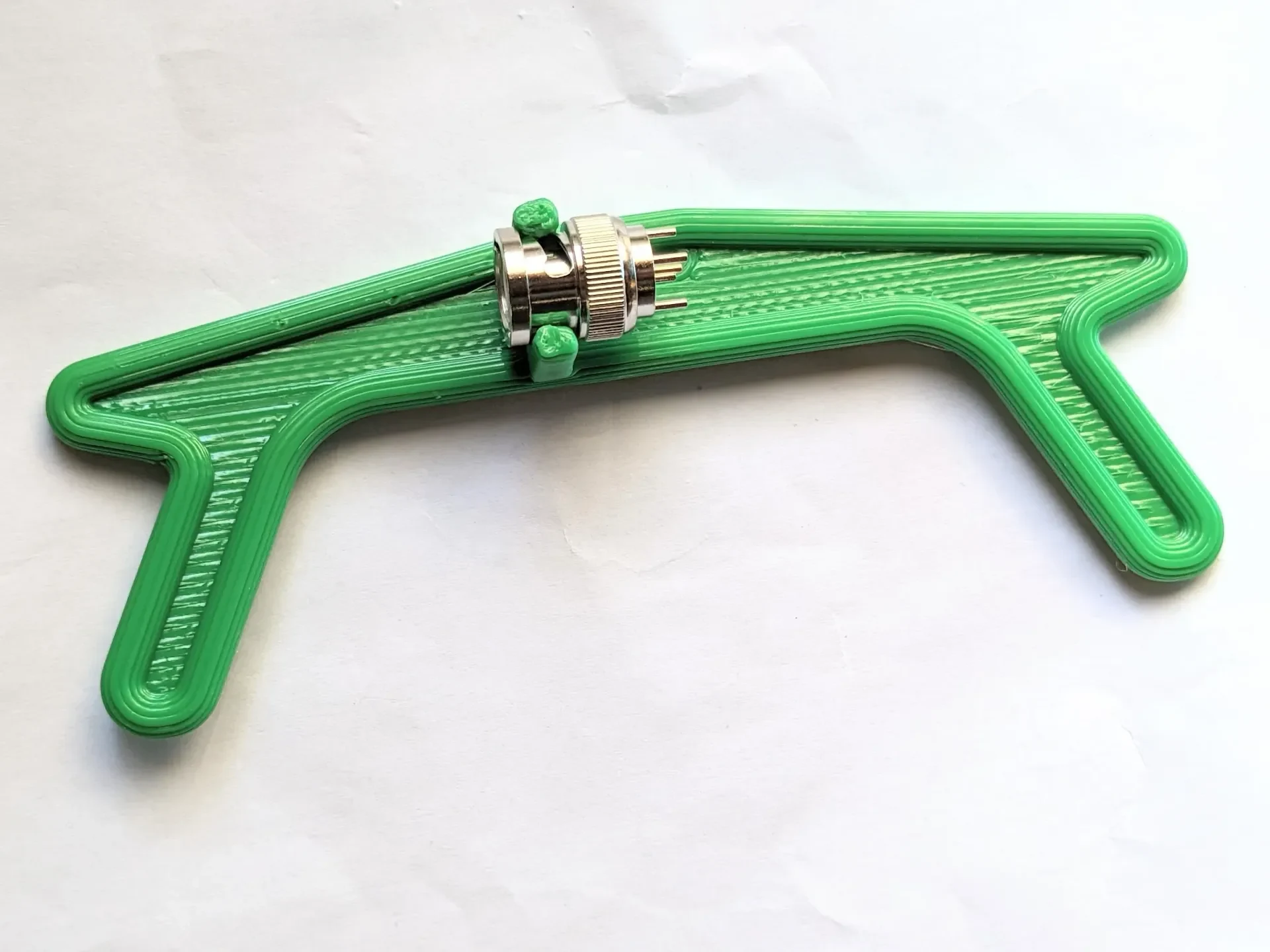

В этот ремикс добавлен зажим для разъема BNC Male. Положение зажима подходит как для версий QRP, так и для комплектов портативных радиоантенн K6ARK мощностью 20 Вт.
Не найдя хорошего устройства для намотки антенны для портативной радиолюбительской работы, я начал возиться с конструкциями. Через несколько итераций я пришел к этому. Размеры примерно 140 мм х 55 мм х 5 мм.
Он обеспечивает место для провода длиной до 100 футов 26 га, но компактен и легко развертывается. Наматывайте по схеме восьмерки, чтобы избежать перекручиваний. Форма ножек намоточного устройства позволяет проволоке располагаться ровно и уменьшать ее объем, а углы позволяют легко разворачивать проволоку в полевых условиях. Небольшая прорезь вверху обеспечивает место для крепления кабельной стяжки размером 8 на 0,5 дюйма на липучке, чтобы прикрепить провод к намоточному устройству и действовать как ручка во время развертывания.
Это отличный компаньон для антенны, собранной из одного из моих антенных комплектов. Проверьте их на www.k6ark.com.
