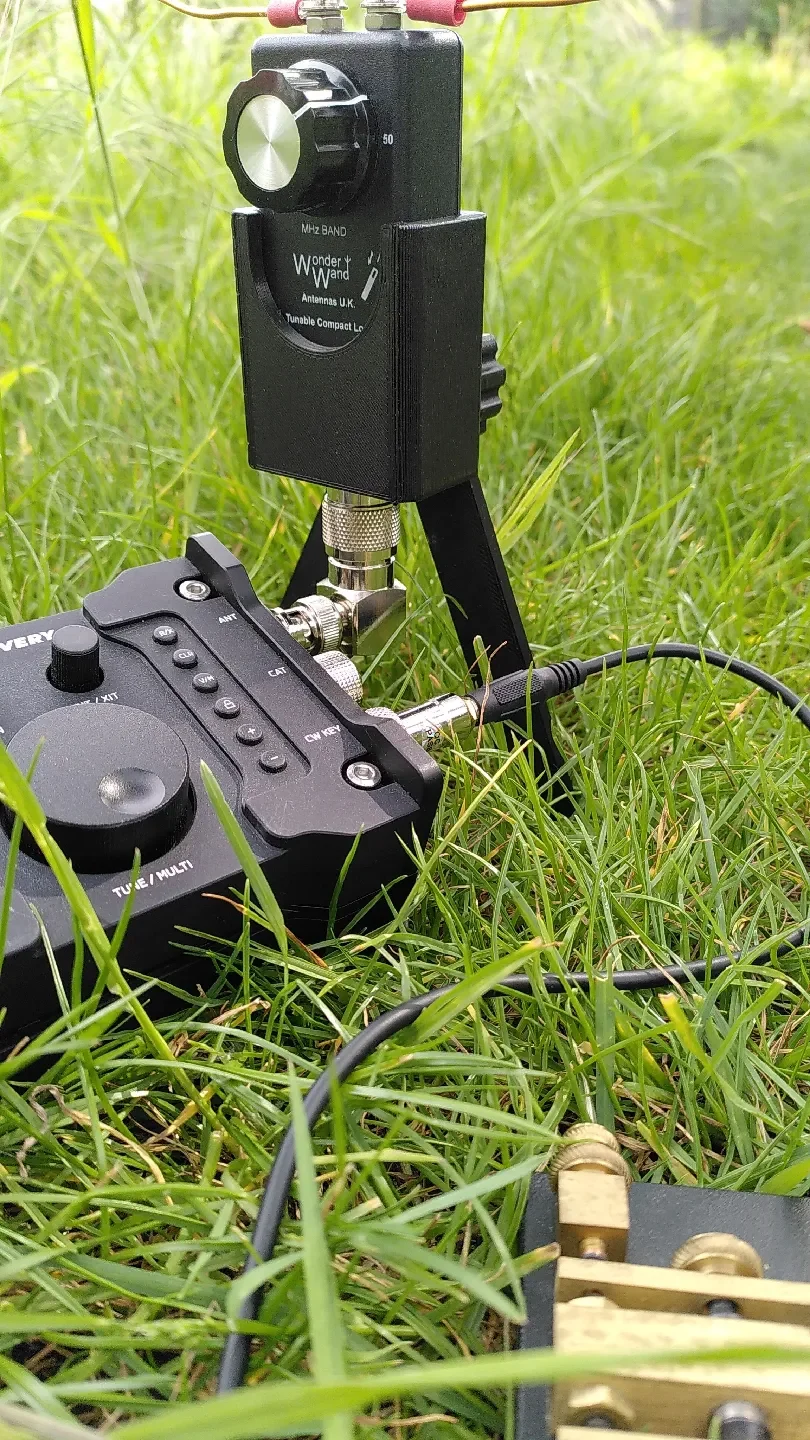

Держатель для портативной QRP-антенны WonderWand WonderLoop. Это обеспечивает поддержку, так что антенна не свисает с антенного разъема вашей радиостанции. Существует две модели держателей, поэтому распечатывать обе не нужно. Они предназначены для двух разных версий WonderLoop. У одного разъем находится на основании, а у другого на передней панели.

Файл openscad включает в с��бя заполнитель для вашего позывного и параметры для всех регулировок допусков, включенных в детали, в зависимости от точности вашего принтера.

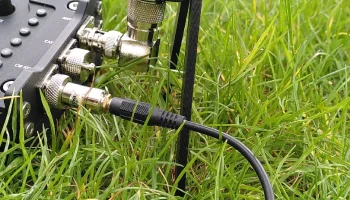

Первоначально я сделал это для использования с WonderLoop 750 с разъемом на основании, к которому я подключил прямоугольный адаптер BNC, но он должен работать и с другой версией.

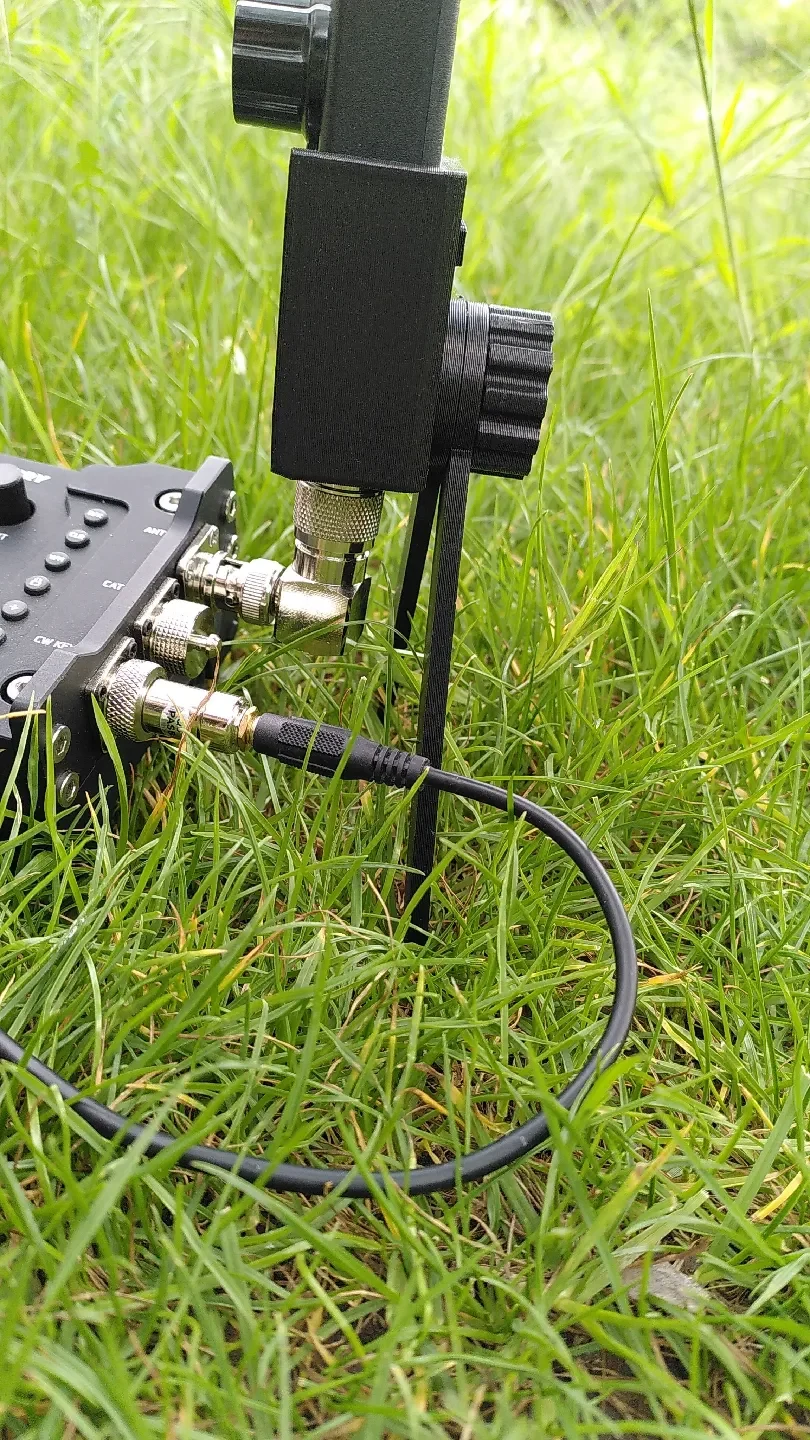

Я выбрал конструкцию сошки, так как она хорошо складывается при портативных операциях. Длинные ножки подходят практически к любому портативному радиоприемнику, а гайка и резьбовая опора массивные, поэтому они довольно прочные, а это означает, что с ними по-прежнему следует работать холодными руками (или в перчатках) для тех, кто выполняет SOTA или POTA в холодную погоду.

Я напечатал это как есть, только с органическими опорами на рабочей пластине. Работает с PLA или PETG.
