Крепление WiFi-антенны для Prusa Mk3S+

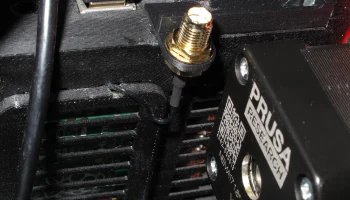

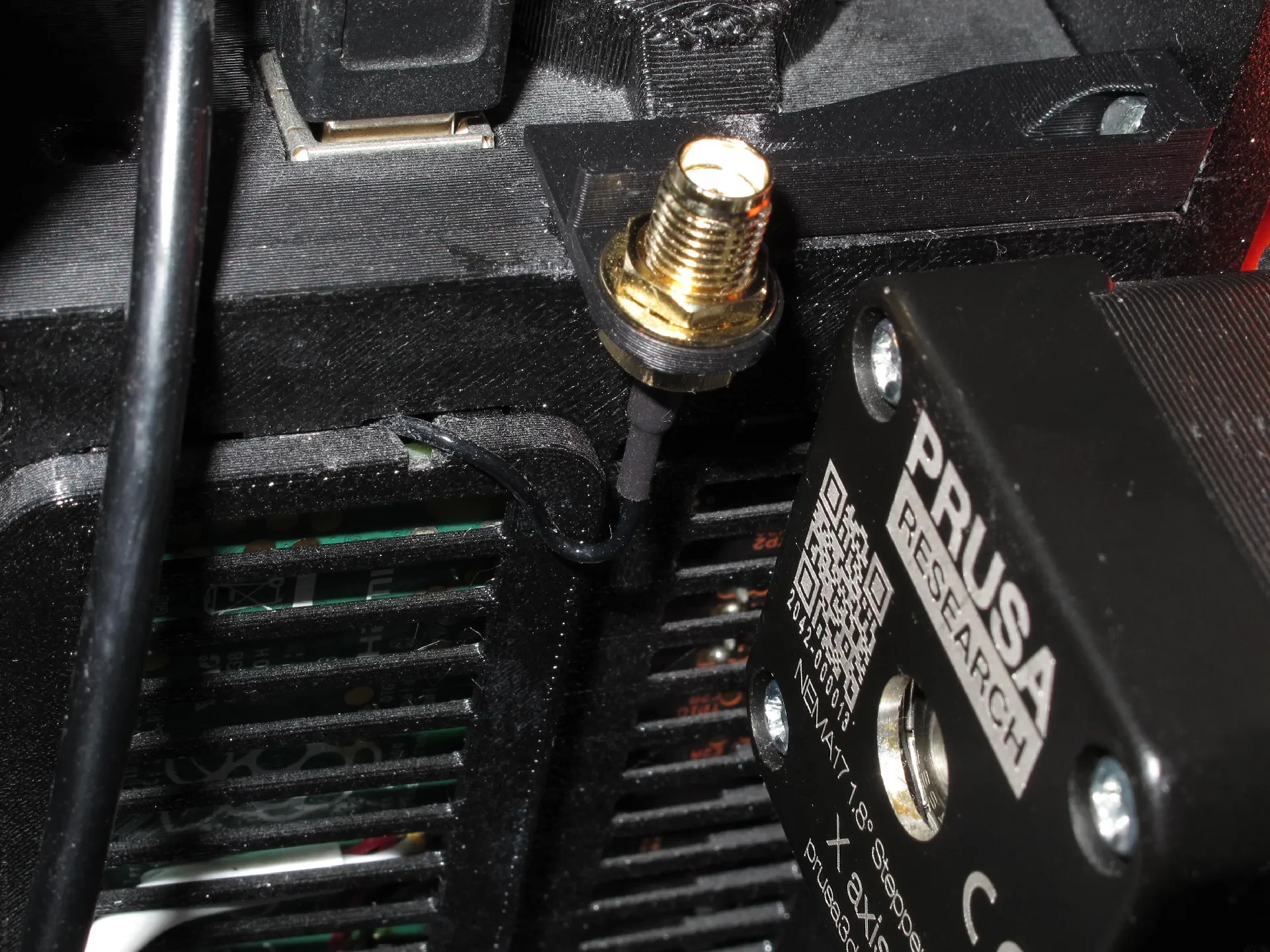

Внутренняя антенна Raspberry Pi Zero 2W, установленная внутри 3D-принтера, имела плохой прием, поэтому я модернизировал ее, чтобы использовать внешнюю антенну. Эта деталь привинчивается к раме 3D-принтера, чтобы удерживать разъем антенны (SMA) на месте и поддерживать саму антенну.

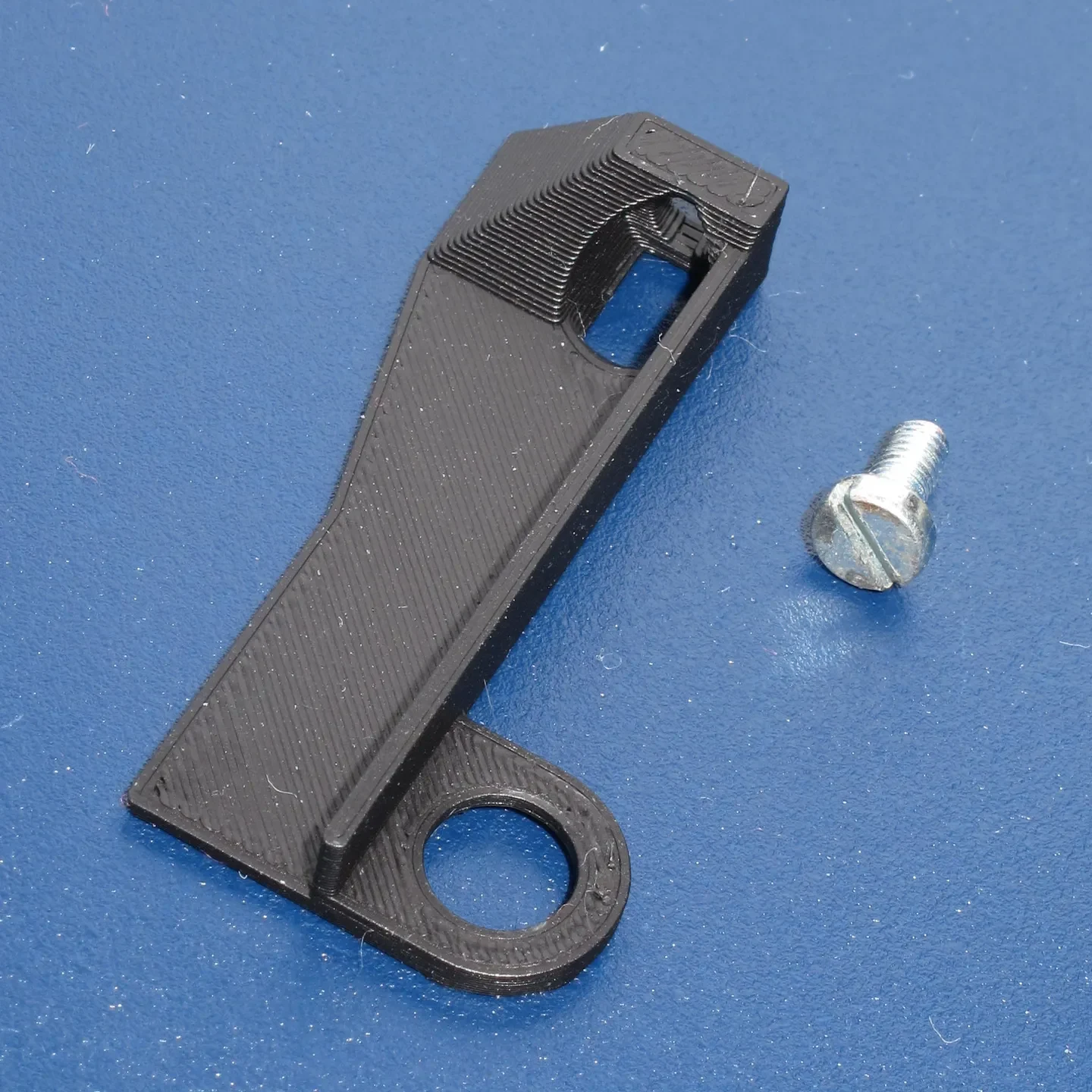

Чтобы использовать это, вам сначала необходимо модифицировать Raspberry Pi Zero для использования внешней антенны Wi-Fi. Мод описан здесь: https://www.briandorey.com/post/raspberry-pi-zero-2-w-external-antenna-mod https://www.briandorey.com/post/raspberry-pi-zero-2-w-external-antenna-mod. Вам также понадобится винт M3x6 мм (с цилиндрической или сырообразной головкой), чтобы прикрепить держатель антенны к раме принтера.

Печать с помощью сопла 0,4 мм, высота слоя 0,2 мм, необходимые опоры для шестиугольной детали.

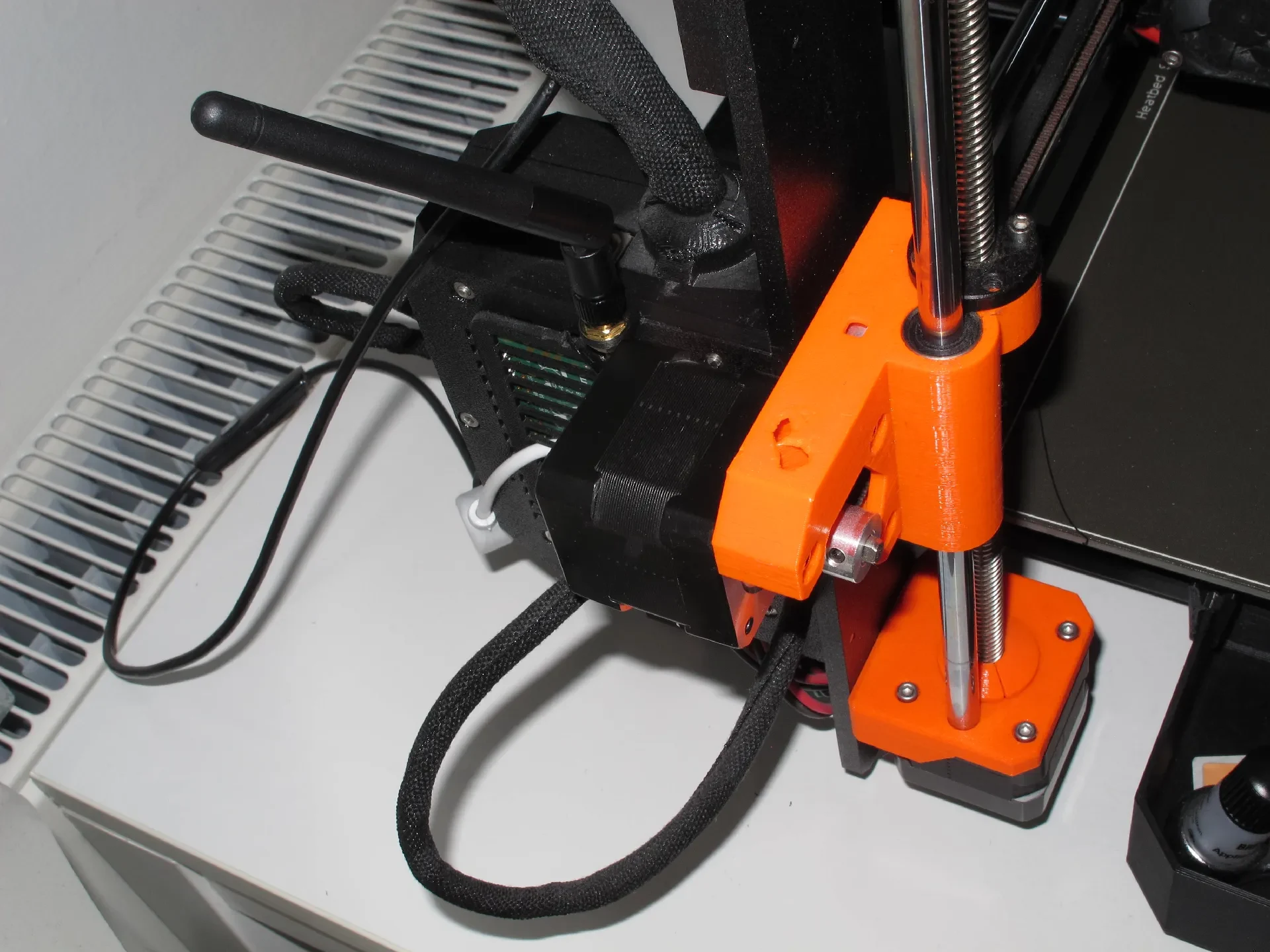

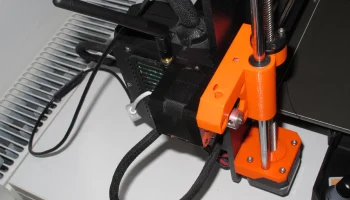

Я обнаружил, что наилучший прием Wi-Fi достигается при расположении антенны под углом от принтера, как показано на последней фотографии.
