Антенна любительского радио V (положительная V)...
Это позволит охватить (с использованием штырей длиной 5,6 м, доступных во многих магазинах) диапазоны от 20 до 6 м, просто изменив размеры штырей и проверив резонанс с помощью векторного анализатора цепей или аналогичного устройства.

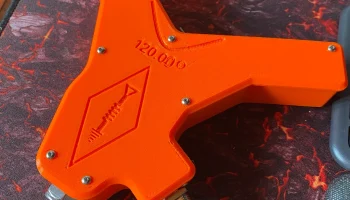

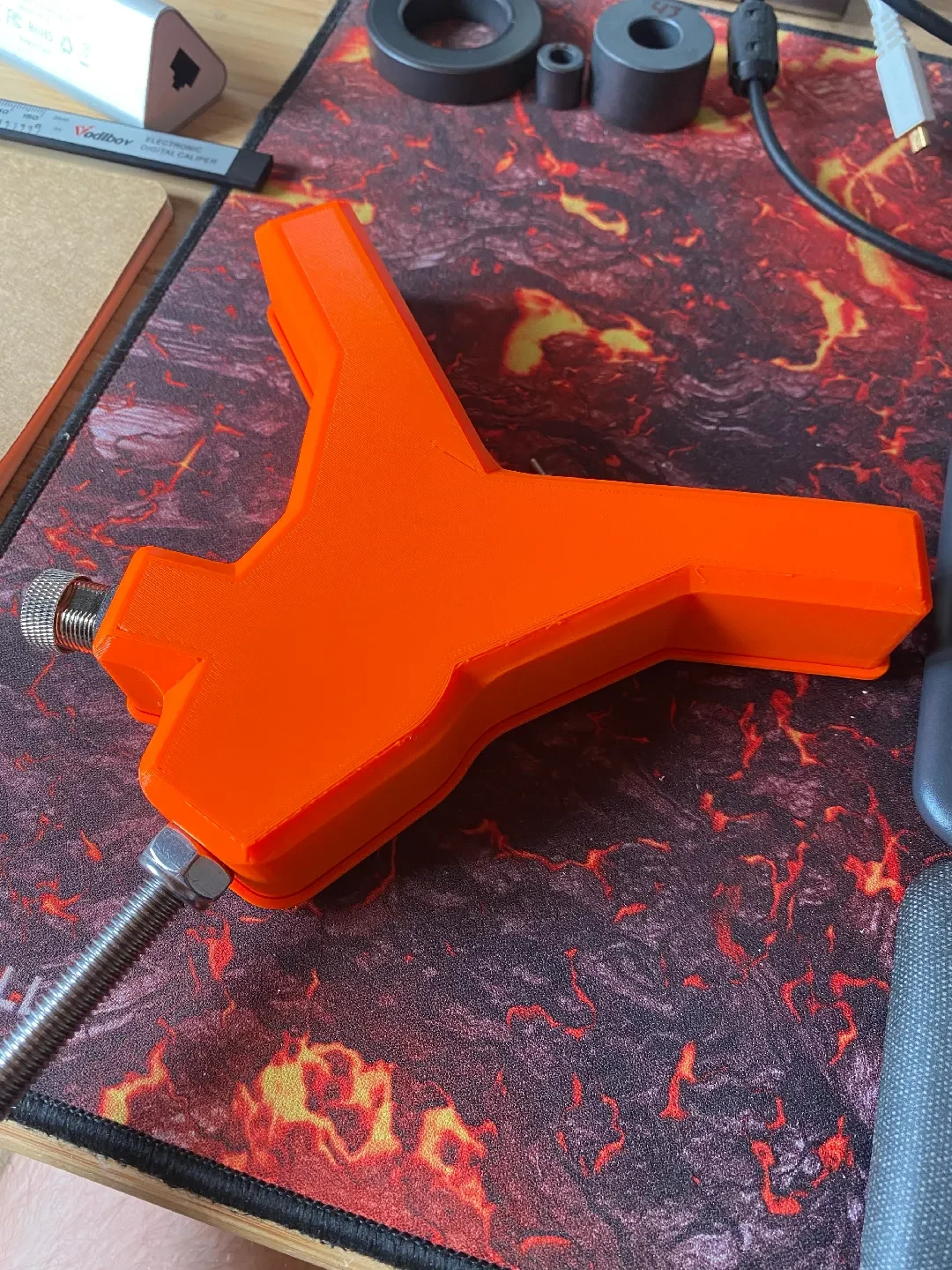

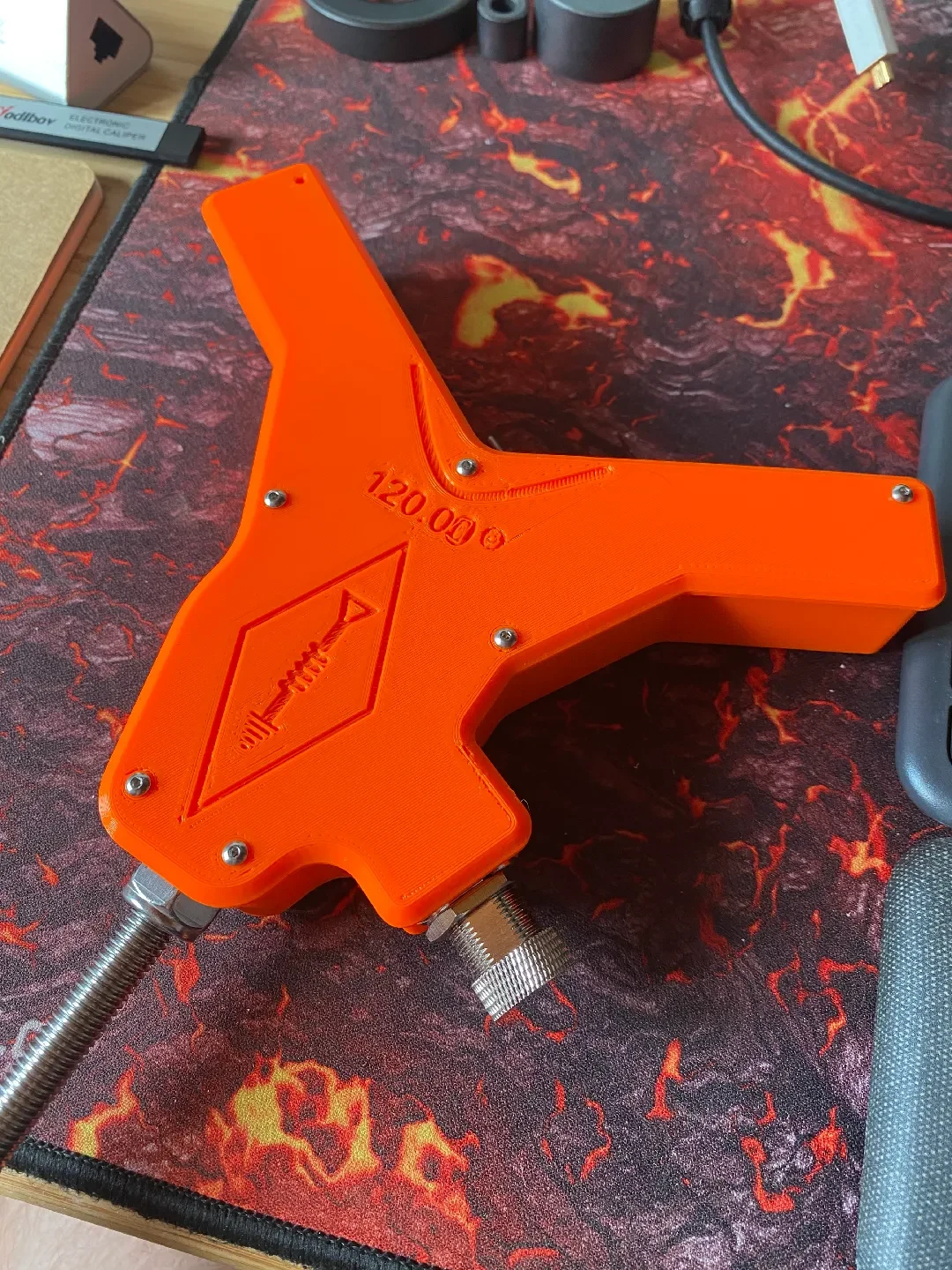

120 градусов для согласования, близкого к 50 Ом, и усиление немного больше, чем у прямого диполя.

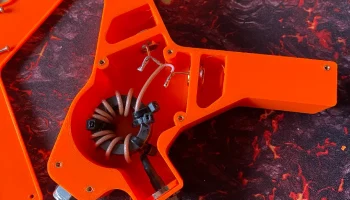

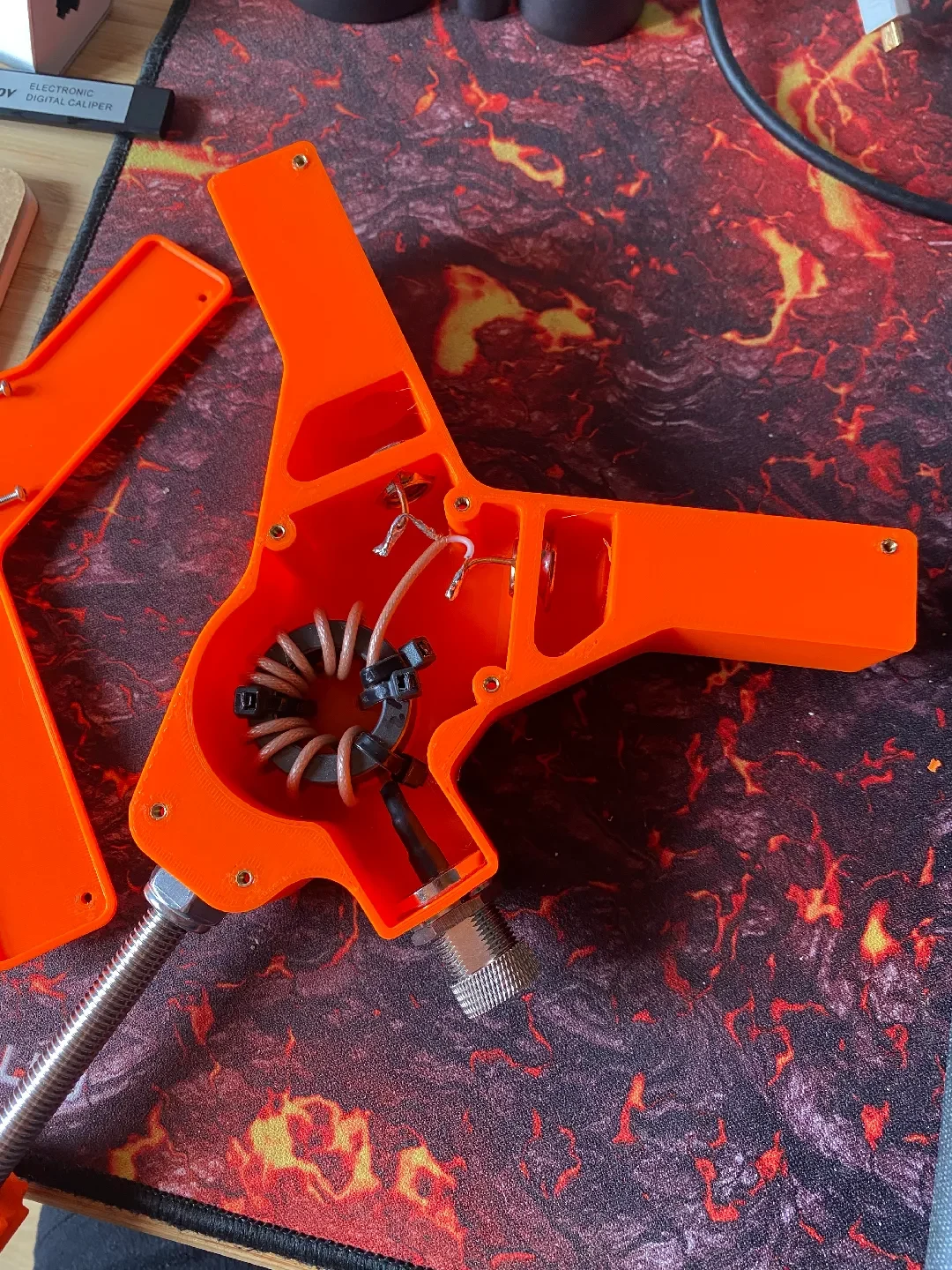

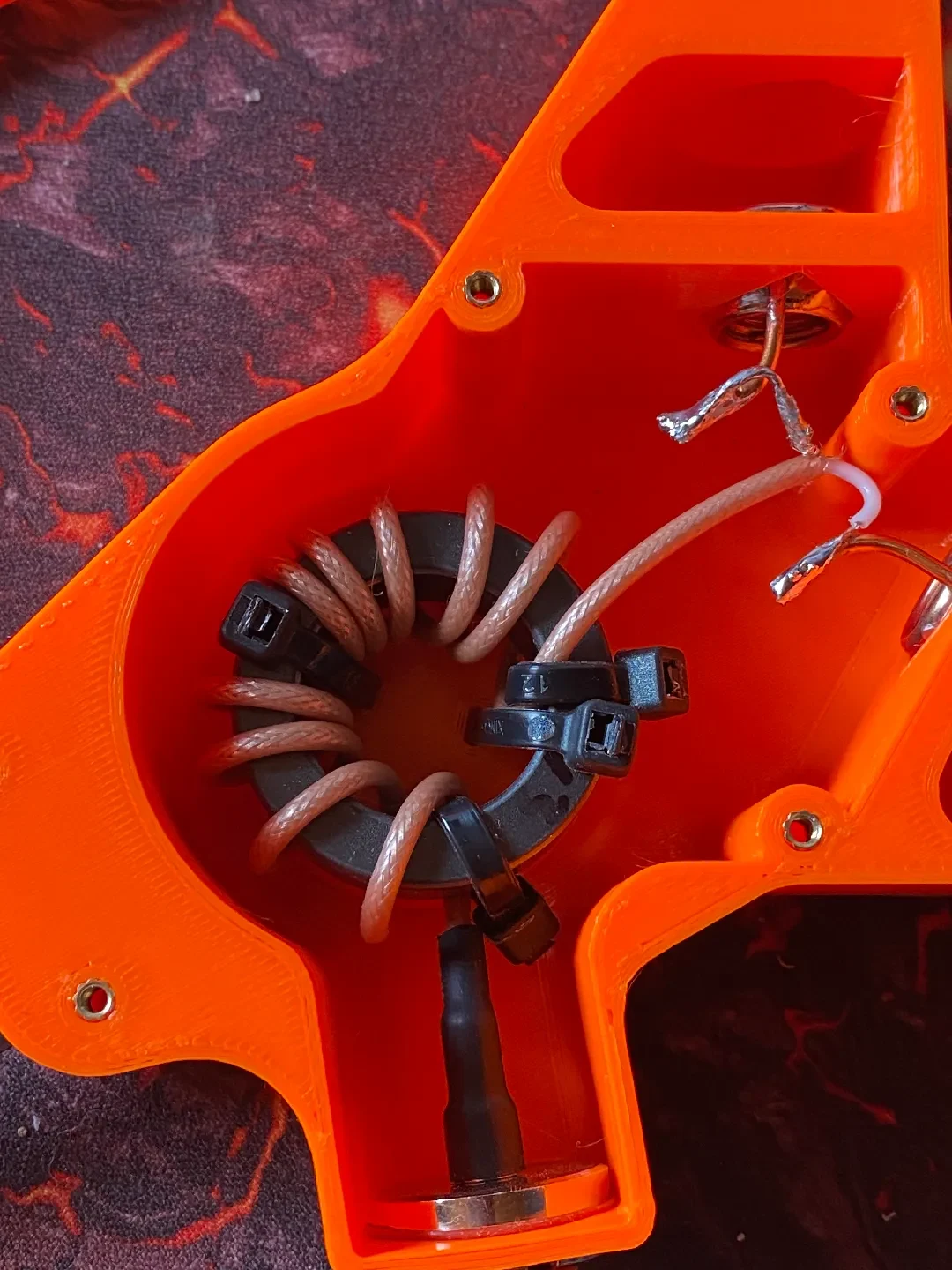

Место для дросселя с использованием FT-140 43 и коаксиала.

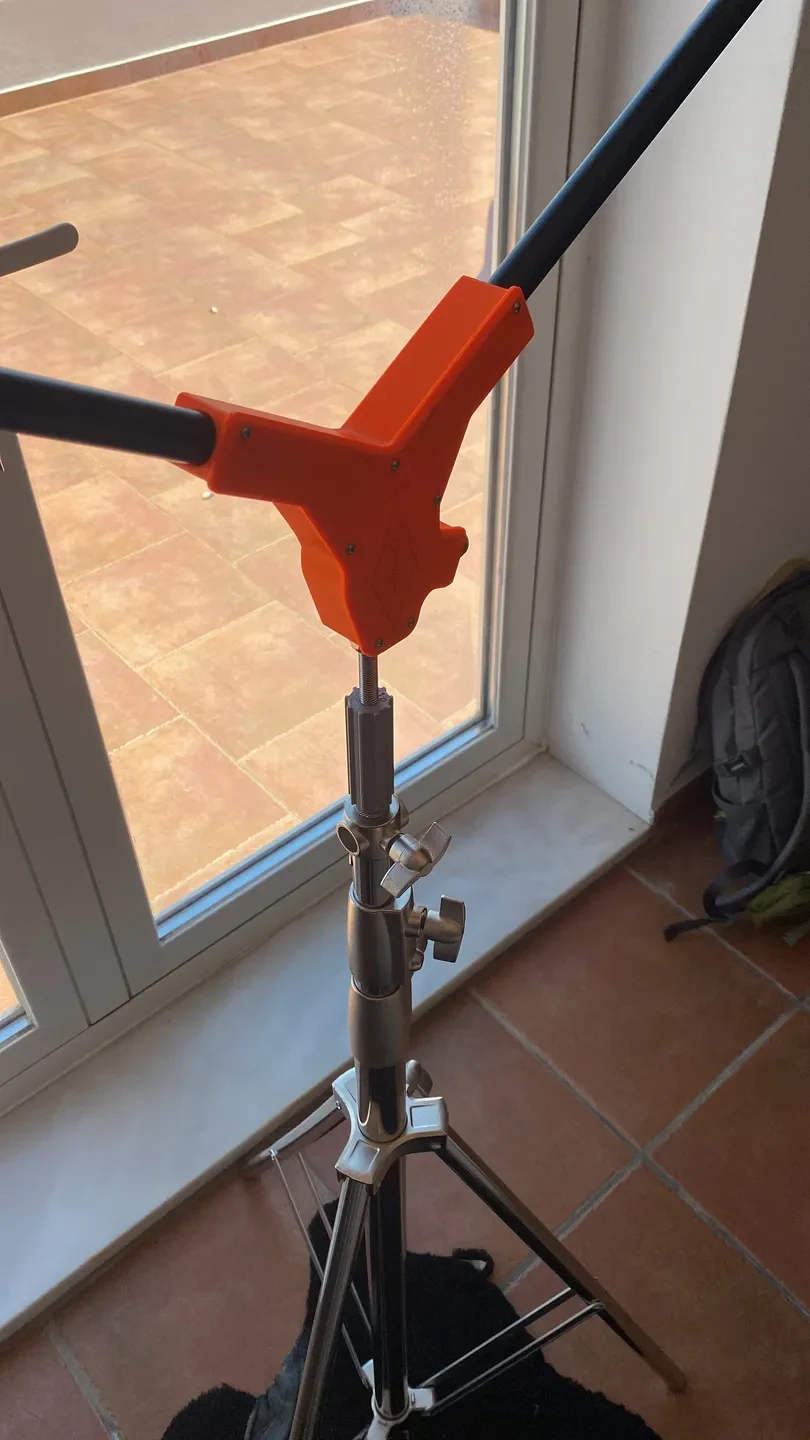

Это для портативного использования. Я купил штатив для фотосъемки в одном из китайских интернет-магазинов и сделал небольшой переходник между винтом штатива и M10.
Отверстия для штырей больше, чтобы можно было поставить удлинители перед штырями, поскольку я планирую сделать несколько катушек и использовать эту антенну на расстоянии до 40 м. Также в комплект поставки входит небольшой адаптер для использования штырей без удлинителей.
Некоторые витамины необходимы:

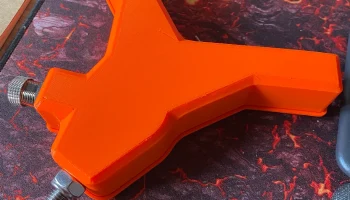

металлические вставки (М2,5) для крышки (хотя крышка не обязательна)
Винты для крышки (М2,5)
Два болта М10 для прикручивания штырей (я использовал медные, чтобы было легче припаивать коаксиал)
Немного клея, чтобы закрепить болты на месте, лучше эпоксидная смола, только следите, чтобы ничего не попало на резьбу.

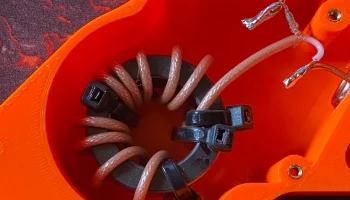

Тороид FT-140 43 для изготовления дросселя.
Некоторые думают, что уговорить сделать дроссель
Я использовал разъем типа N, подойдет любой, который вы предпочитаете, он должен соответствовать типу PL или N.
Две антенны длиной 5,6 м доступны во многих магазинах. Если вы купите дополнительные антенны длиной 2,5 м, вы также сможете охватить диапазоны 2 м и 4 м, но для 2 м есть антенны получше.

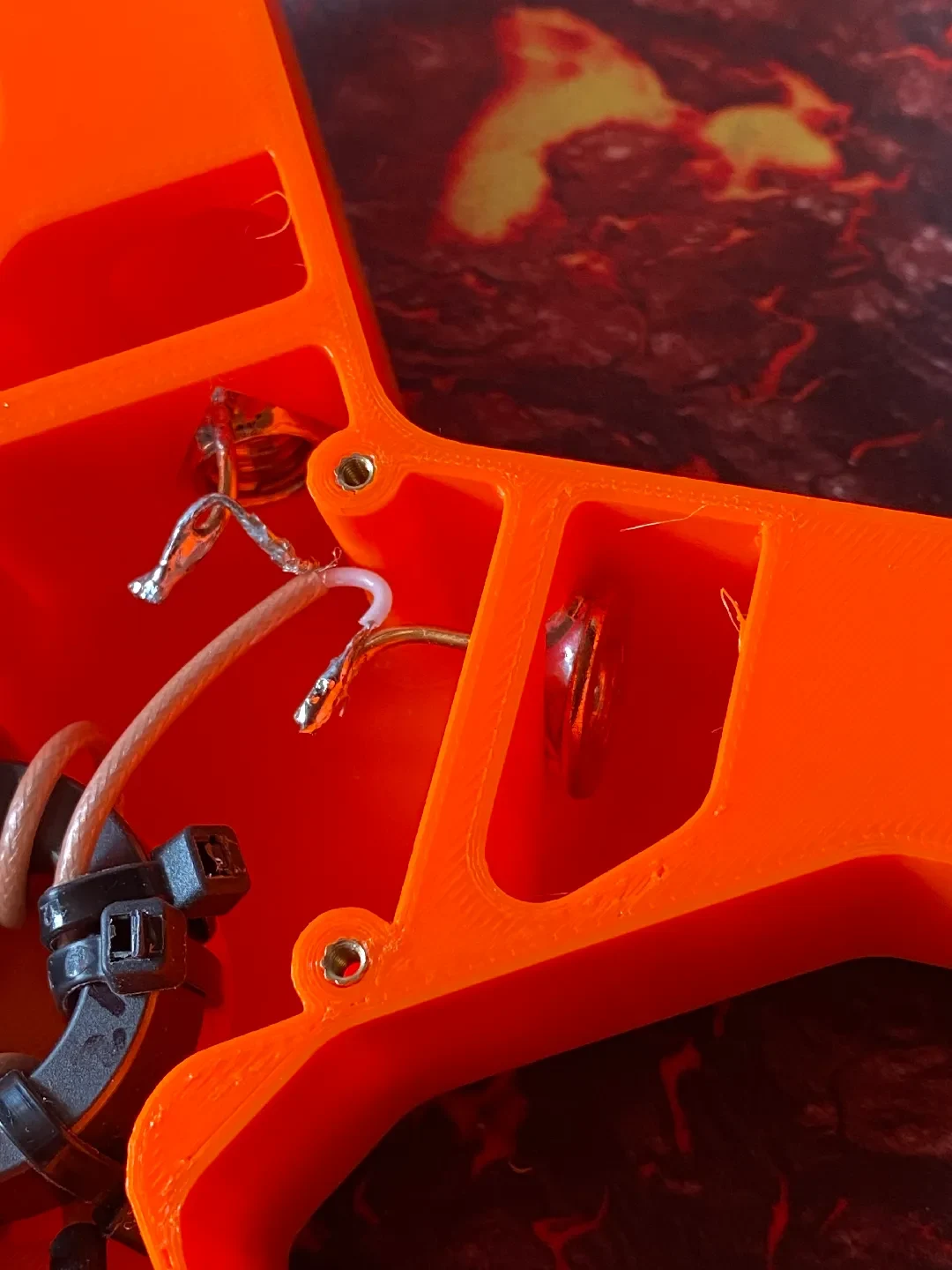

Припой, кусочки медной проволоки для соединения болтов с коаксиальным кабелем.
стержень М10
Болты M10 фиксируют стержень, что��ы он не вращался на ветру.

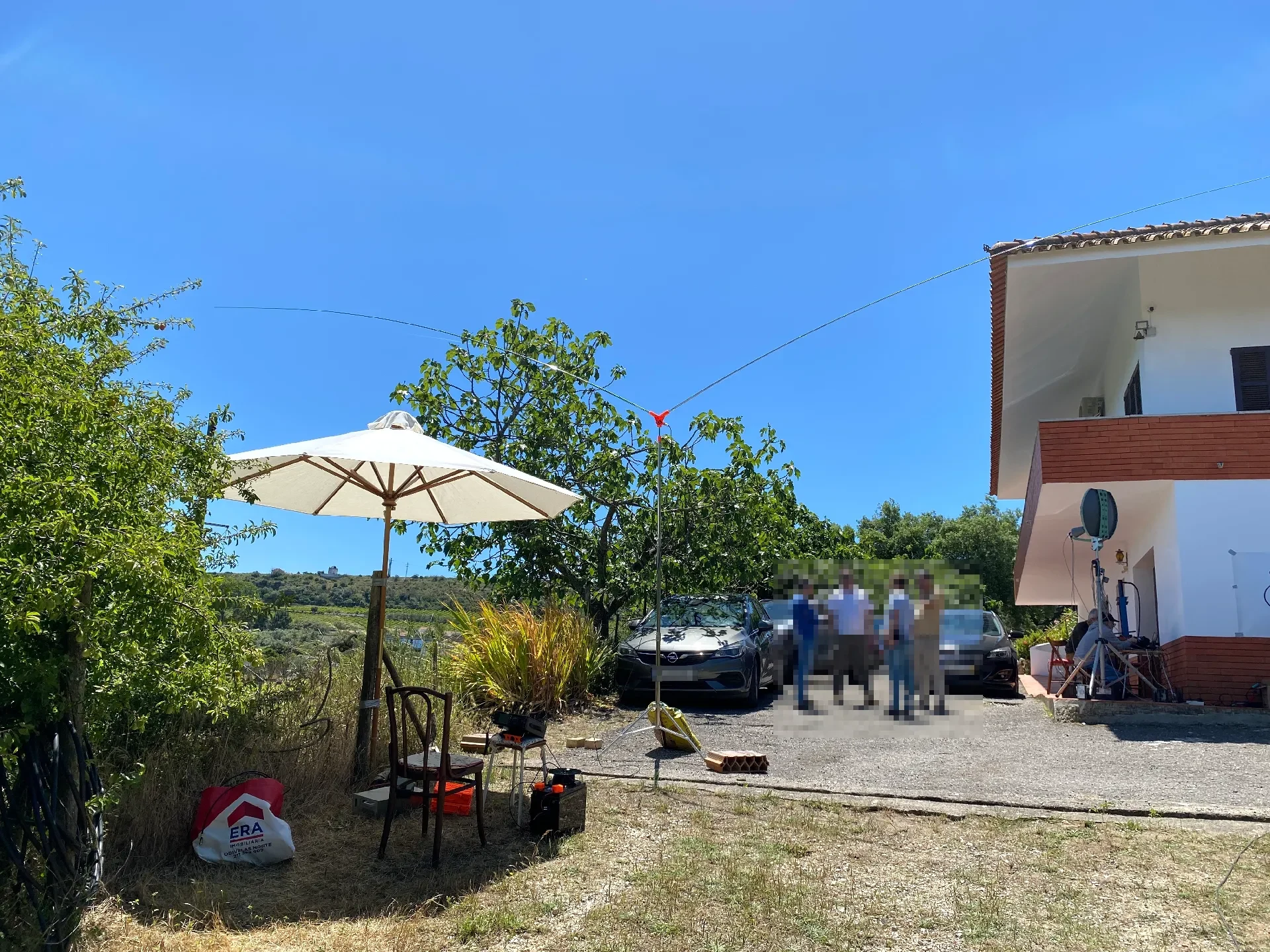

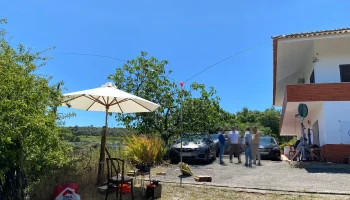

Очень доволен этой антенной, очень портативной и очень легко получить идеальное соответствие в поддерживаемых диапазонах, КСВ действительно зависит только от местоположения (выше возле зданий и т. д.), но в полевых условиях он всегда превосходен (1,1 или ниже). После нескольких поездок я отметил места на кнутах для каждой группы, и это значительно упростило настройку. (все еще необходимо внести некоторые настройки с учетом м��стоположения, но только пару, если вы ищете идеальное совпадение).
