Адаптер омни-антенны Kaser 5G

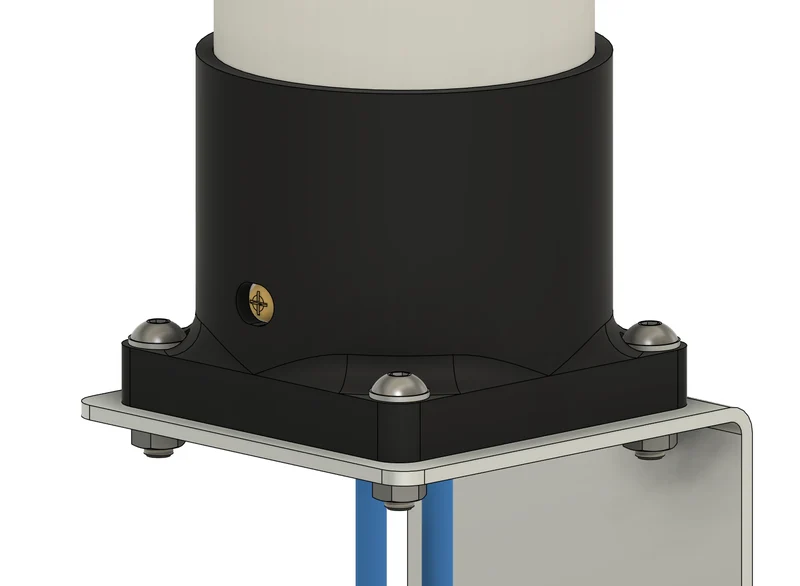

Хотел более надежно закрепить мою антенну Kaser 5G Omni на металлическом креплении, поэтому я пошел дальше и создал адаптер для печати из ТПУ, который добавляет больше дополнительных точек крепления и имеет втулку, которая делает антенну более устойчивой. Я также добавил полностью смоделированную антенну и металлическое крепление, последнее без геометрии на вертикальной стороне, так как я его не использовал.

Для дополнительных точек крепления потребуется просверлить 4 отверстия в металлической пластине.

Печать

Используйте ТПУ для адаптера, распечатайте его без подставок и сделайте приличное количество стенок + заполнение, чтобы сделать его прочным. Другие материалы могут треснуть, поскольку это уличная деталь.

спецификация

Изначально я спроектировал эту деталь с прорезями под 4 дополнительных болта М5, которые бы фиксировали крепление тпу, но заметил, что они не особо нужны, так как винты, проходящие через антенну + втулку, и так прекрасно справляются со своей задачей. Тем не менее, я сохранил их в дизайне, захотите ли вы их использовать?

4 шурупа 4x20 для крепления антенны к металлической пластине. Завинчивайте их медленно, чтобы не повредить пластик. Альтернативно можно использовать винты 3х20, но я их не проверял.
4 болта М5х20, тип головки не имеет значения.
4 шайбы M5x10 (или меньше наружного диаметра)
4 гайки М5, контргайки предпочтительнее.

Монтаж

открутите два маленьких винта в основании антенны
вставьте антенну в адаптер и совместите два отверстия для винтов сбоку. Прикрепите их обратно
прикрепите антенну к металлической раме с помощью шурупов для дерева диаметром 4 мм.

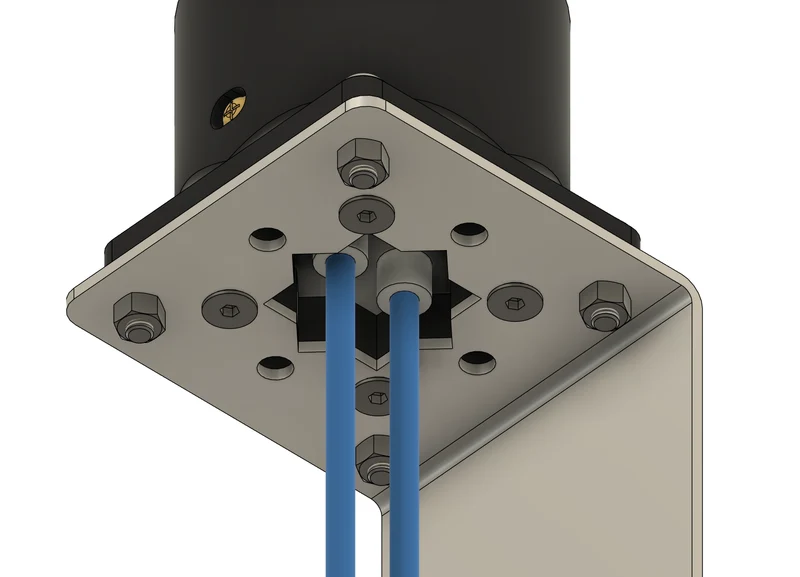

если вам нужны дополнительные болты М5, отметьте положение их отверстий, снимите блок антенны и просверлите пластину, затем прикрепите все обратно и установите болты М5.
