Столб Topper Приподнятое V/вертикальное основание антенны...

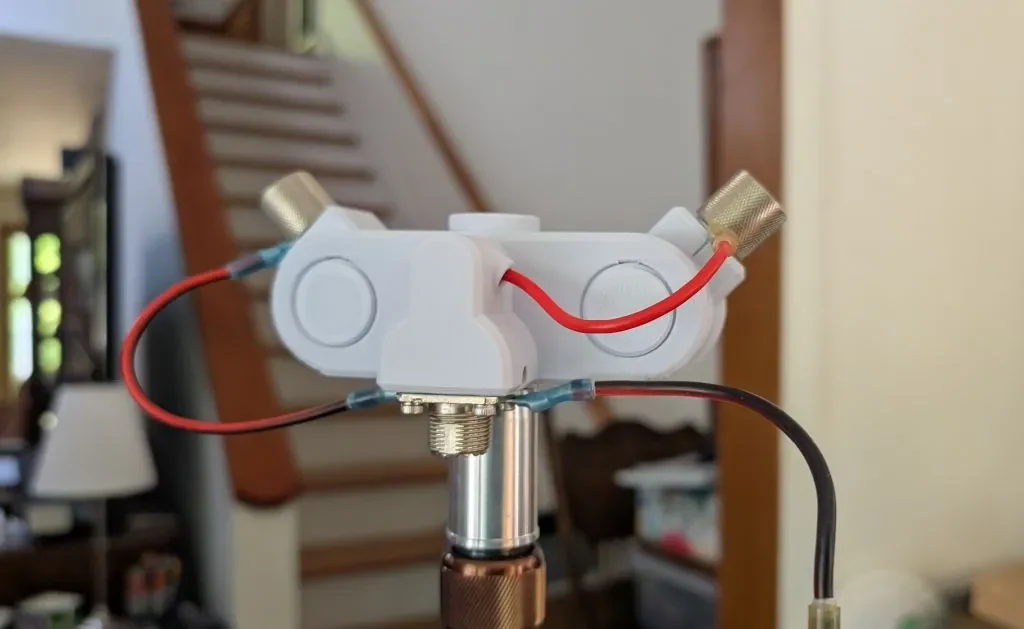

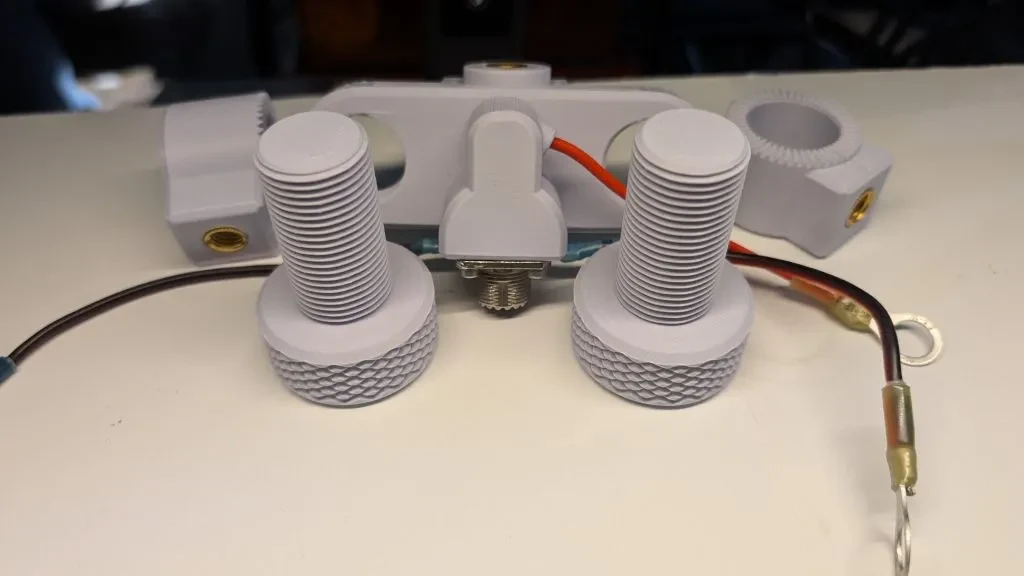

Я сделал эту модель так, чтобы она крепилась на телескопическую стойку из стекловолокна с резьбой ACME 3/4-5. Это типичный механизм крепления «малярных столбов».

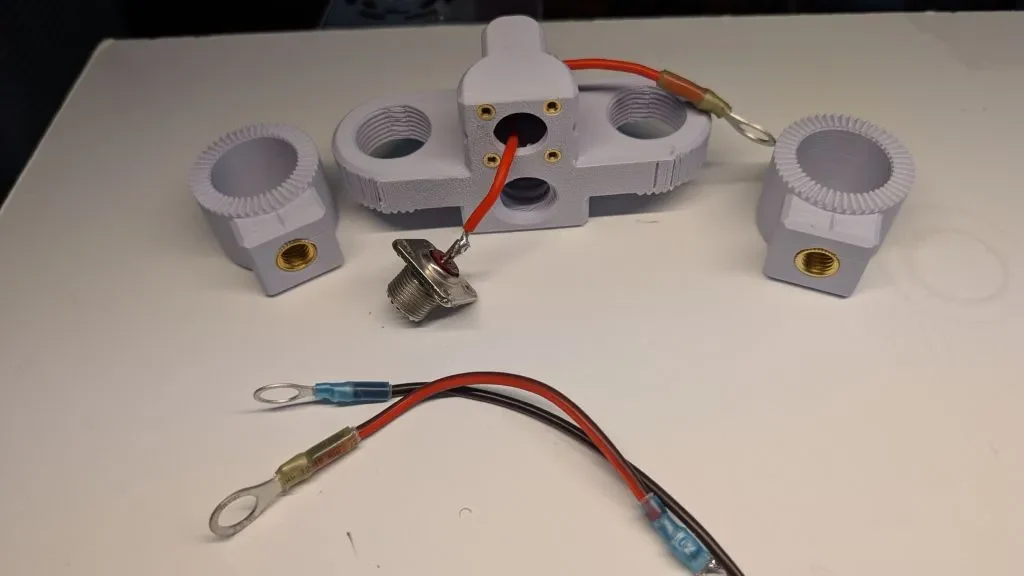

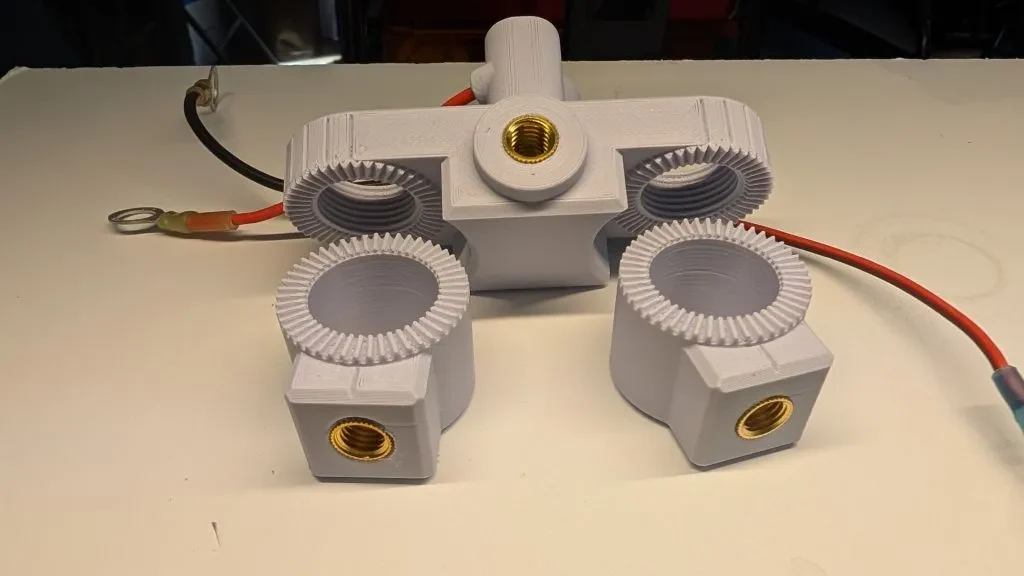

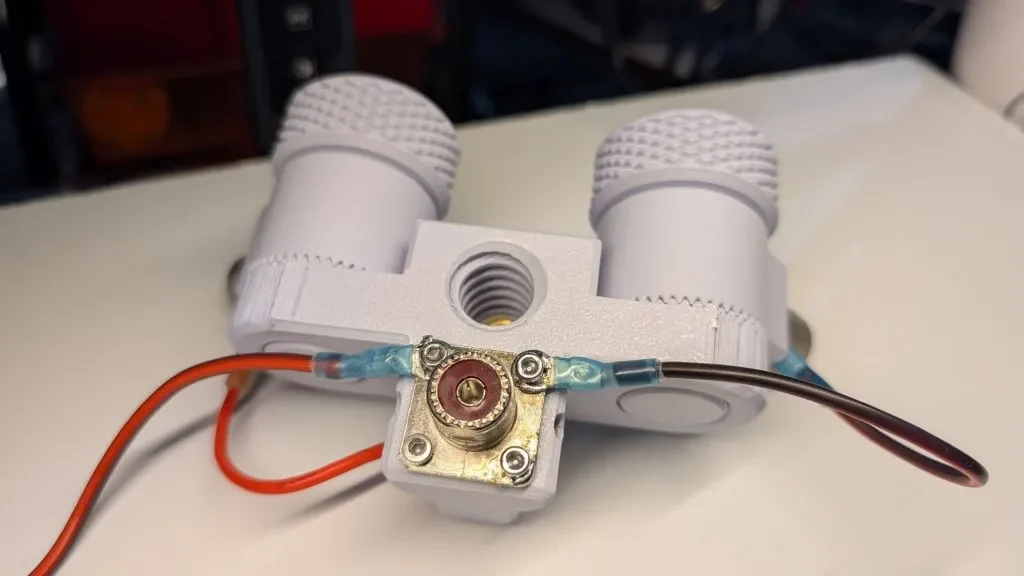

Модель имеет три положения для крепления штырей телескопической антенны с нижней резьбой. Точки крепления рассчитаны на нагревательные вставки с резьбой M10x1,5. Использование переходника M10 на 3/8-24 позволяет использовать хлыстики с резьбой такого типа. Предусмотрена возможность установки адаптера для монтажа на панели SO-239 с 4 отверстиями. Отверстия для винтов SO-239 рассчитаны на нагревательные вставки с резьбой M3.

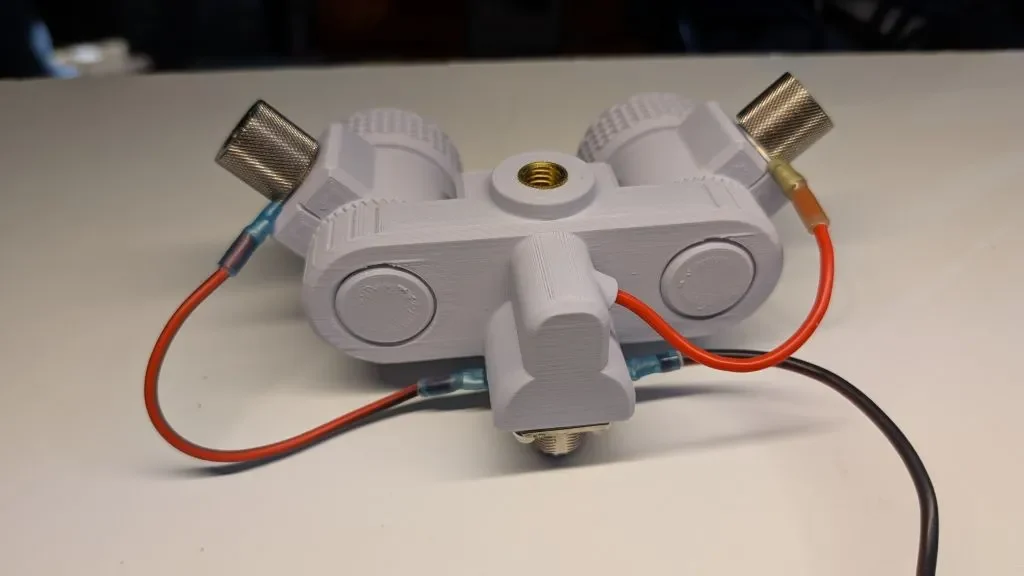

Модель позволяет ориентировать угол внешних точек крепления по желанию. Крепления внешней антенны удерживаются на месте винтами с надписью.

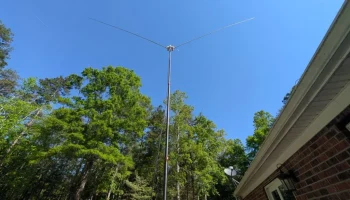

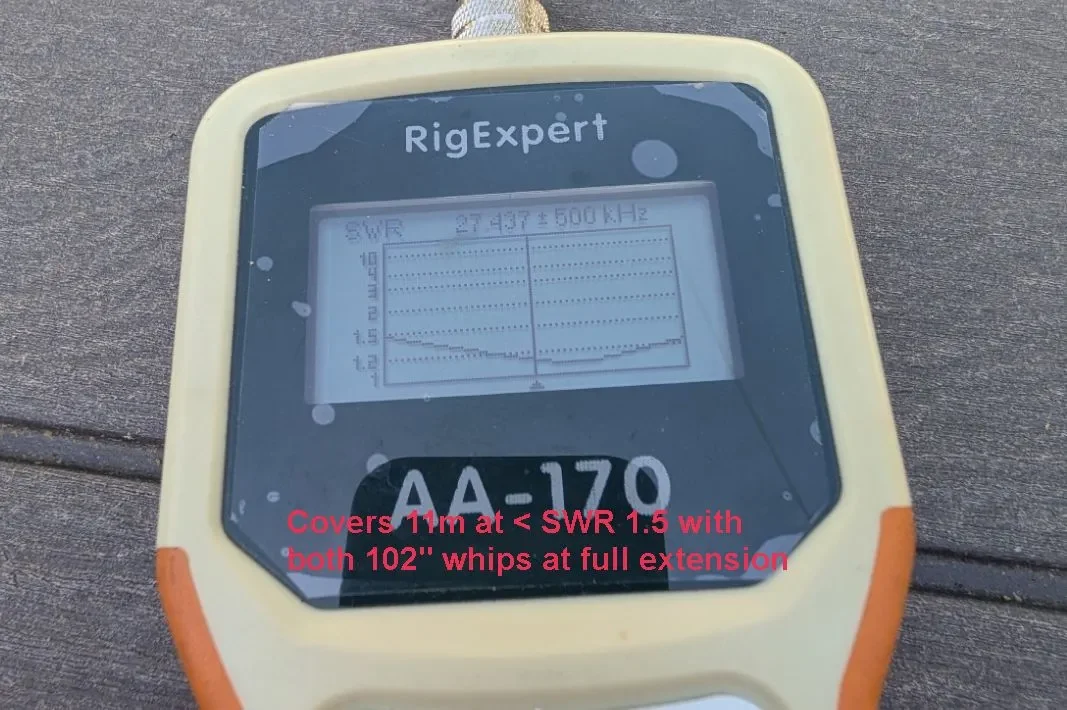

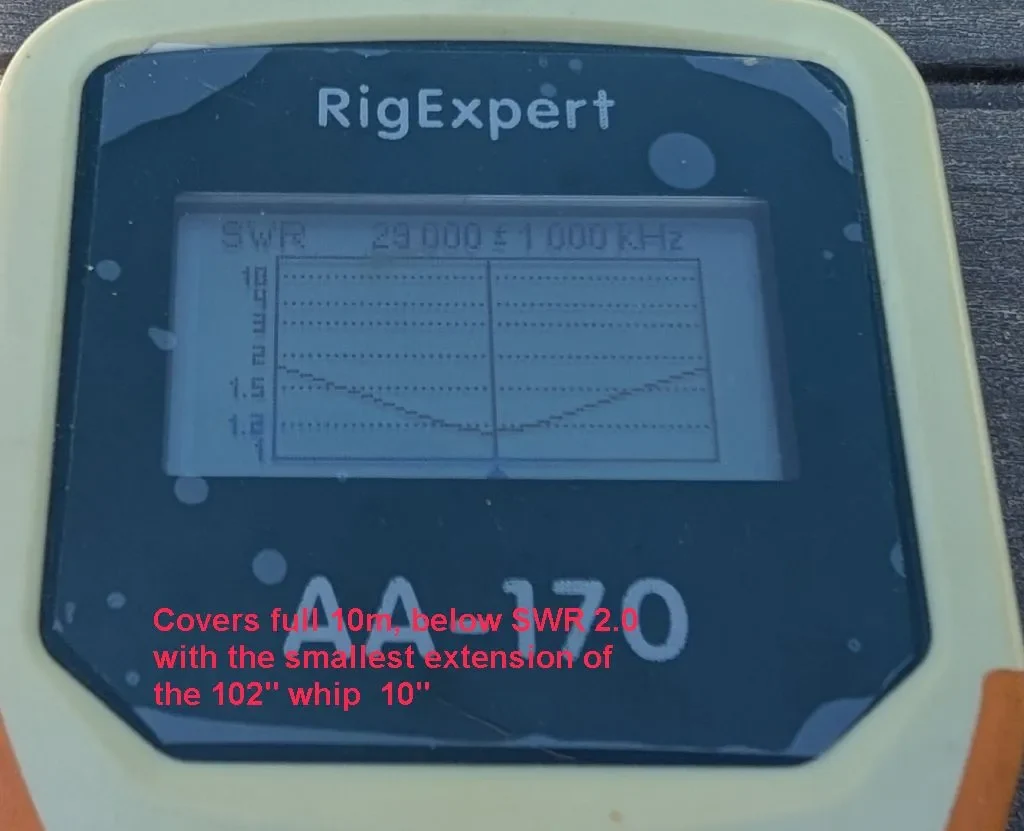

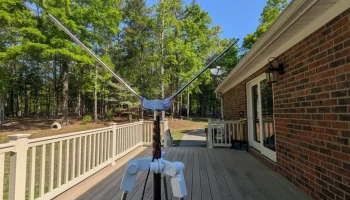

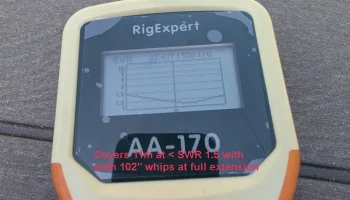

Сначала я протестировал эту сборку с парой 102-дюймовых те��ескопических штырей с резьбой 3/8-24, прикрепленных через адаптеры для резьбы M10x1,5. При полностью выдвинутых штырях антенна будет охватывать весь диапазон 11 м с КСВ ниже 1,5. Если наименьшие удлинители штырей установлены на 10 дюймов, антенна будет охватывать весь диапазон 10 м с КСВ ниже 2,0. (см. изображения дисплеев анализатора). На КСВ влияет угол между стержнями, а также их длина. Поэкспериментируйте, чтобы найт�� то, что лучше всего подходит для вас.

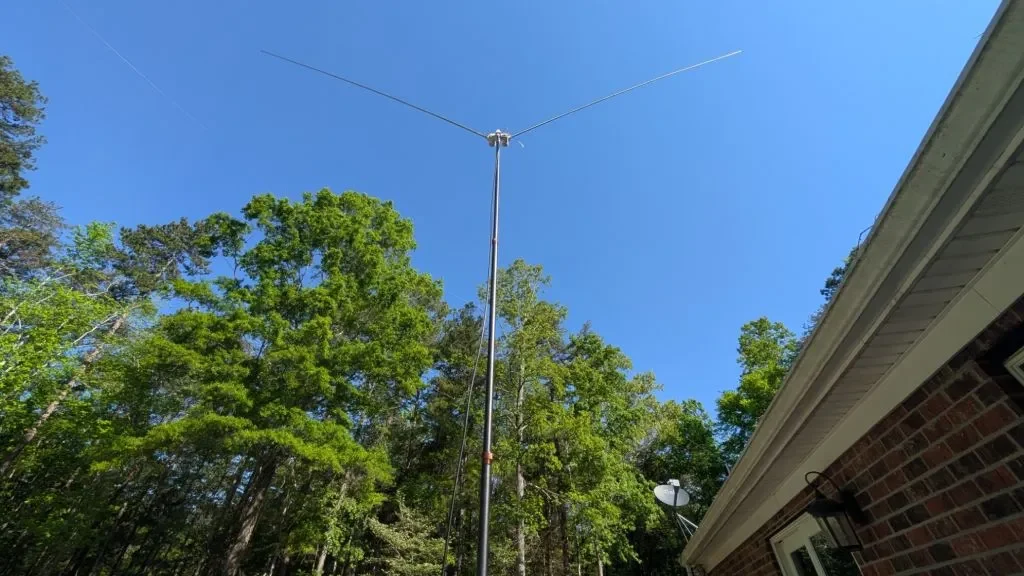

В ближайшем будущем я планирую протестировать вертикальную конфигурацию, используя центральную вертикаль длиной 220 дюймов и используя 102-дюймовые штыри под углом вниз в качестве радиалов, чтобы изучить различные возможности ВЧ.
Я рекомендую печатать с высотой слоя 0,2 мм или меньше, чтобы обеспечить наилучшее качество ниток. Используйте количество высоких стенок, верхнего и нижнего слоев для прочности и глубины вставок. Я рекомендую толщину стенок/верха/дна 3 мм или больше.
Избегайте использования в условиях порывистого или сильного ветра, особенно при вертикальном использовании хлыста длиной 220 дюймов.
В дополнение к файлам .STL предоставляются исходные файлы Fusion 360 и файлы .STEP. Файлы STL должны печататься в исходной ориентации. Я рекомендую опоры для деревьев только со стороны строит��льной поверхности. Обязательно определите достаточный зазор между границами раздела по X/Y для облегчения очистки.
Расчетное время прибытия: 07.05.2026 — В базовую модель внесено несколько изменений для повышения прочности и удобства использования. Были обновлены исходные файлы, файлы .step и .stl.

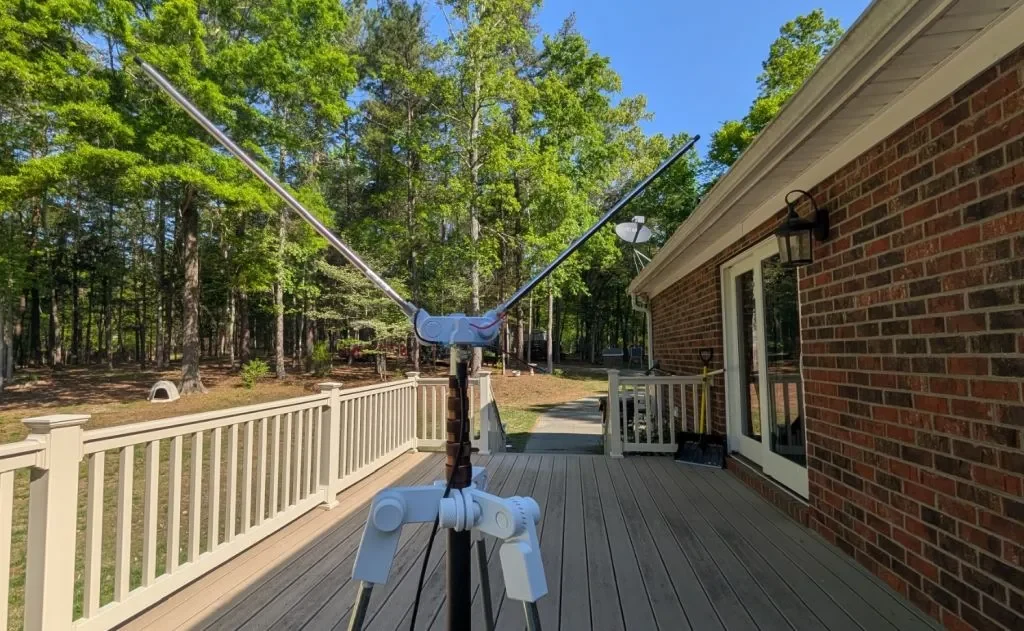

Штатив, поддерживающий шест для отжиманий, был вот такой:
