Рупорная антенна 5-6 ГГц, 16 дБи

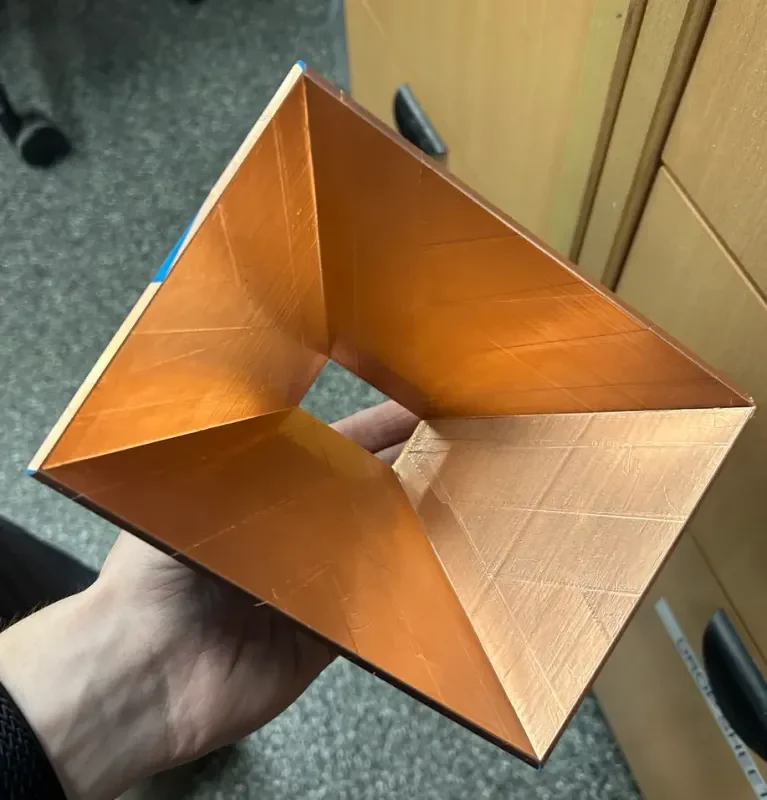

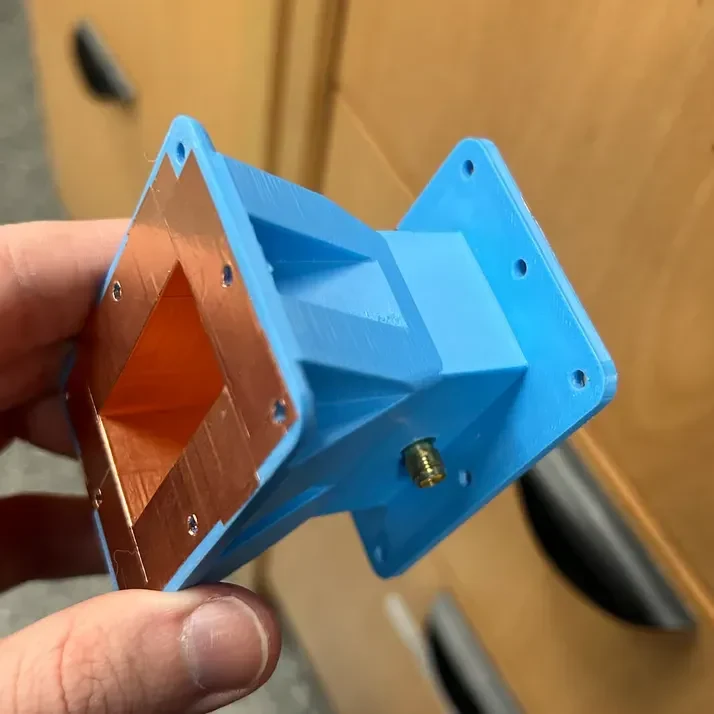

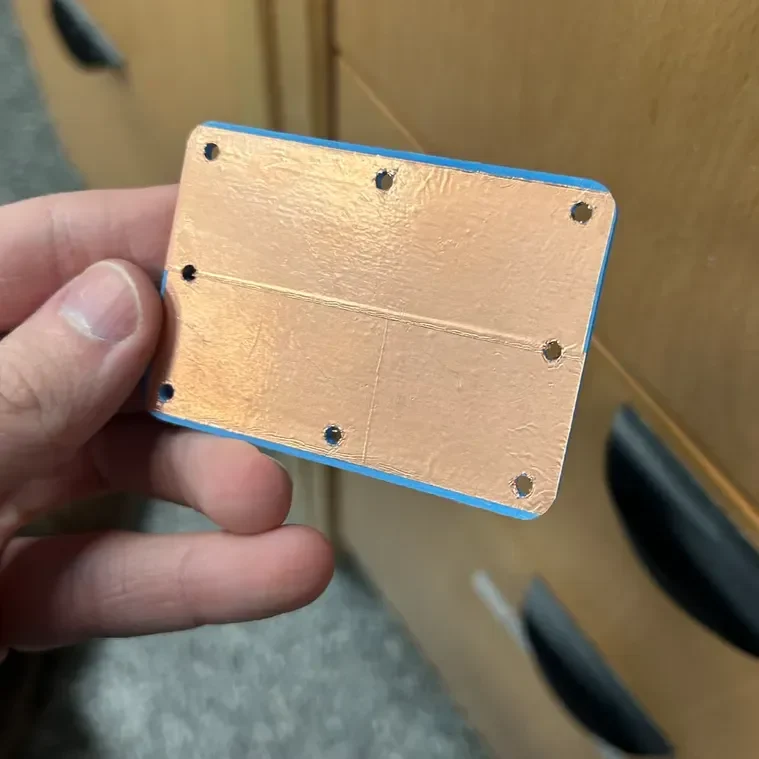

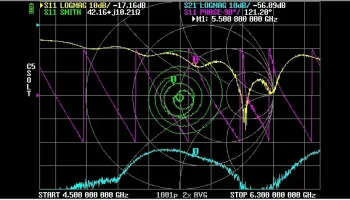

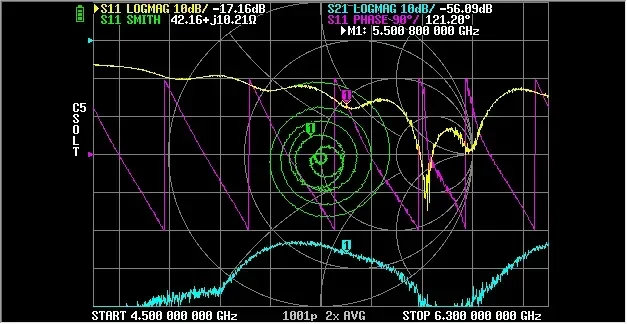

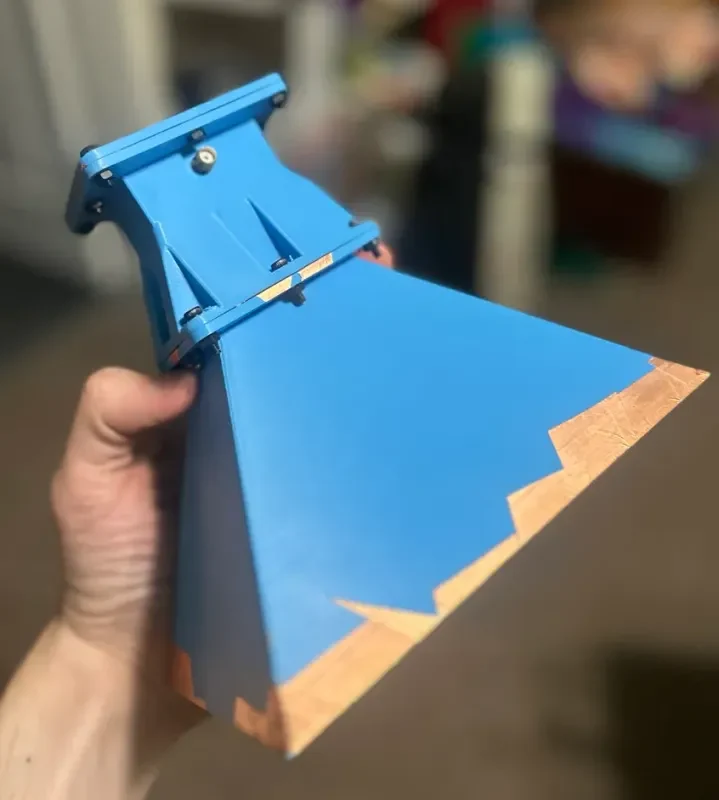

Рупорная антенна 5-6 ГГц, 16 дБи. Просто нужно обрезать управляющий провод до желаемого диапазона с помощью векторного анализатора цепей (например, LiteVNA/NanoVNA). ОЧЕНЬ ХОРОШО нанесите ленту на места, где находятся винты (примеры см. на фотографиях). Чем ровнее лента и лучше соединение между компонентами, тем лучше. Обязательно припаяйте разъем SMA к медному проводу. Я бы также рекомендо��ал использовать суперклей, чтобы удерживать разъем SMA.

Предназначен для винтов 3M.

Для получения дополнительной информации о дизайне прочтите сообщение в моем блоге: https://quizque.ca/posts/5ghz-3d-printed-antenna/
