Штыревая антенна Конвертер LHCP/RHCP
Конвертер сделанный по инструкции из этого видео VAS-Video Aerial Systems.
https://youtu.be/n-ngHnxWPaY?si=
Кажется, они предлагают аналогичный продукт более высокого качества, основанный на тех же идеях, что и в видео, но в гораздо меньшем и эффективном форм-факторе.
(ПРОДАНО) https://www.videoaerialsystems.com/products/micro-switchblade
или в
https://flyfive33.com/products/micro-switchblade-antenna-u-fl-antenna-45mm-u-fl?sca_ref=8491372.pzWqgtWlP1
--------------------------------------------------------------------------------------------------

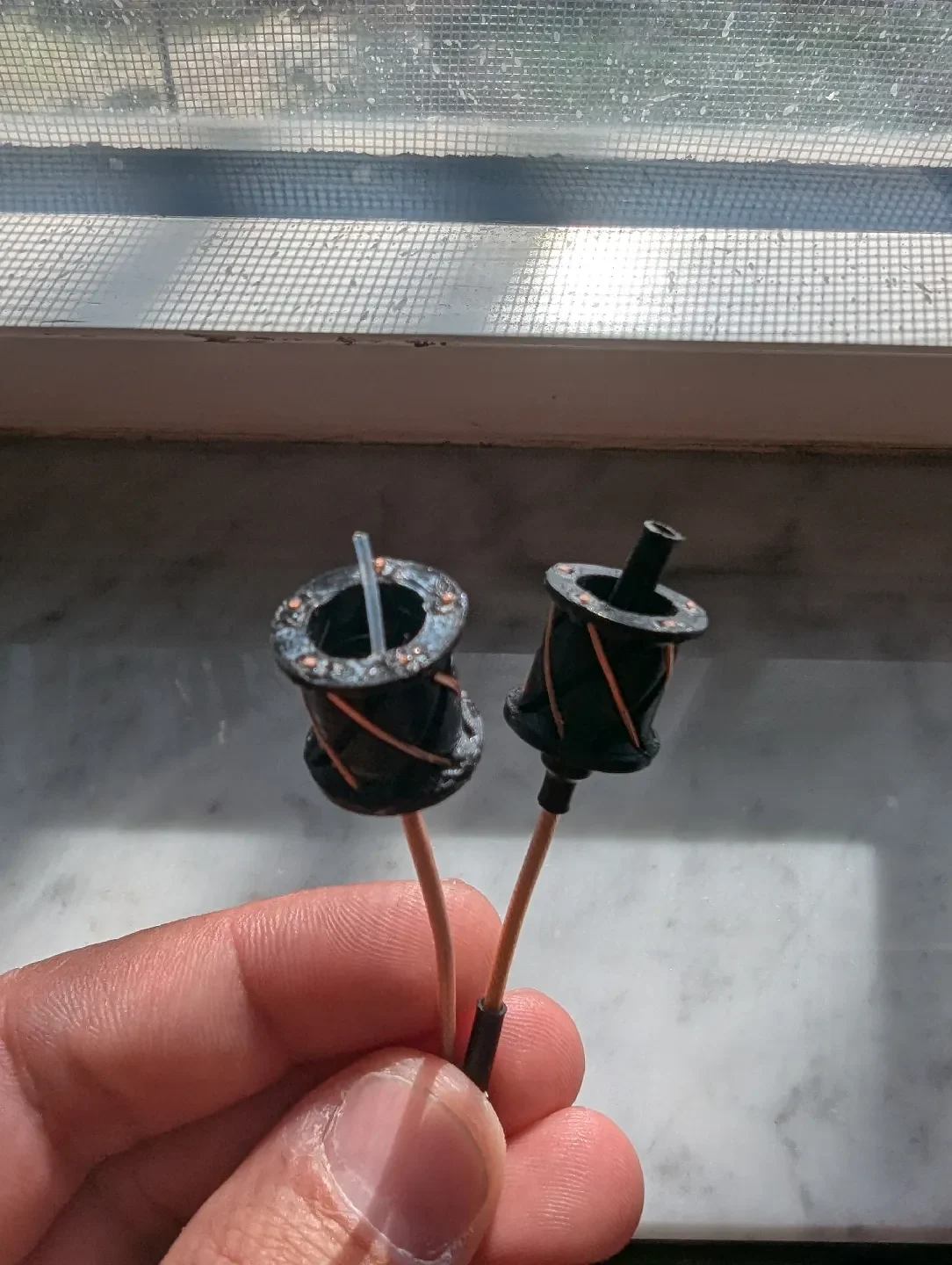

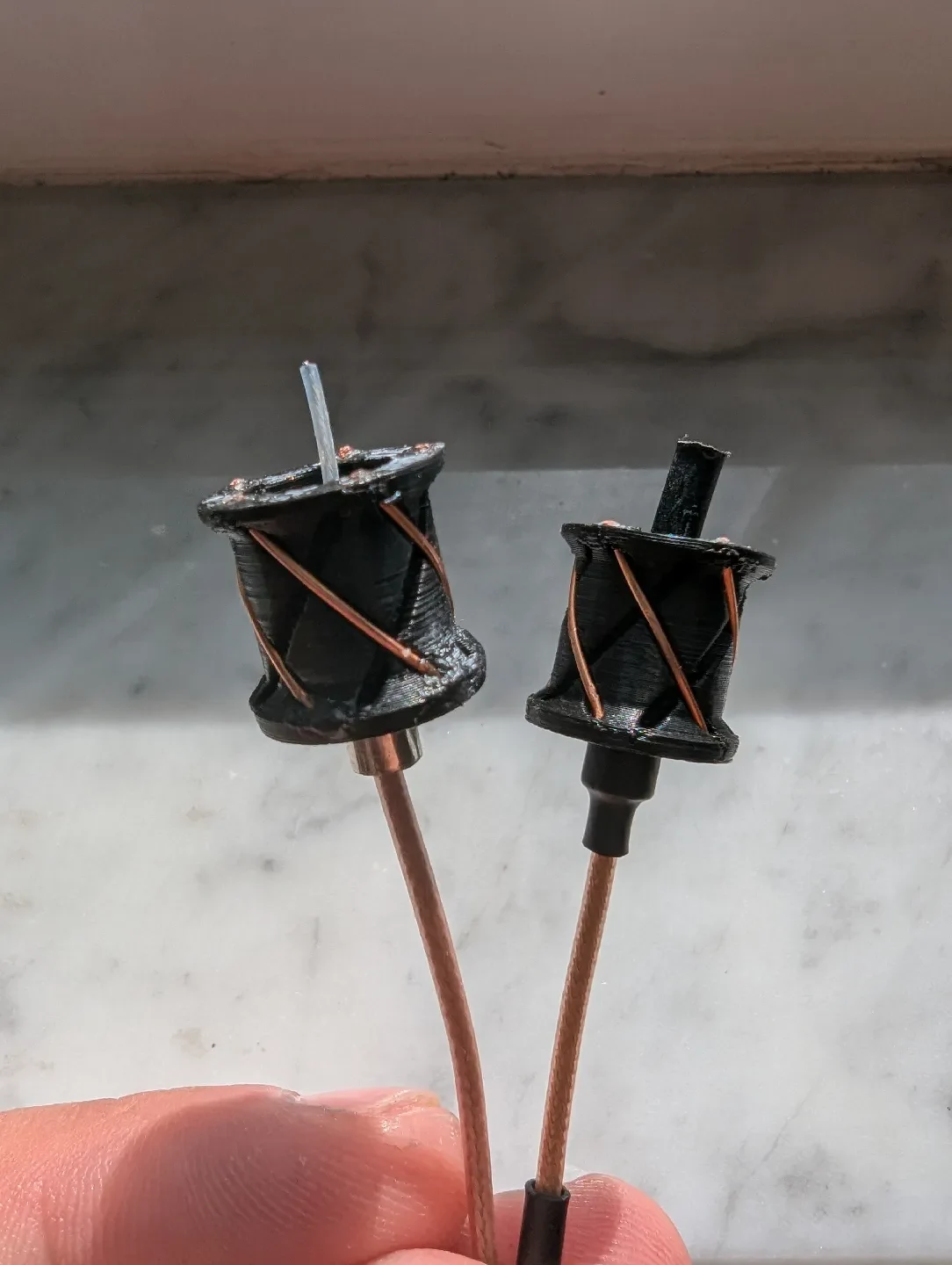

Здесь есть две версии.
-Один надевается на термоусадку (результаты могут различаться в зависимости от толщины стенки термоусадки, зазора и диэлектрической прочности)
— и один для использования без термоусадки над балуном и активным элементом
Распечатайте их слоем PLA толщиной 0,10 мм.
С внешним периметром распечатать в первую очередь.
90 % заполнение, без опор и полей.

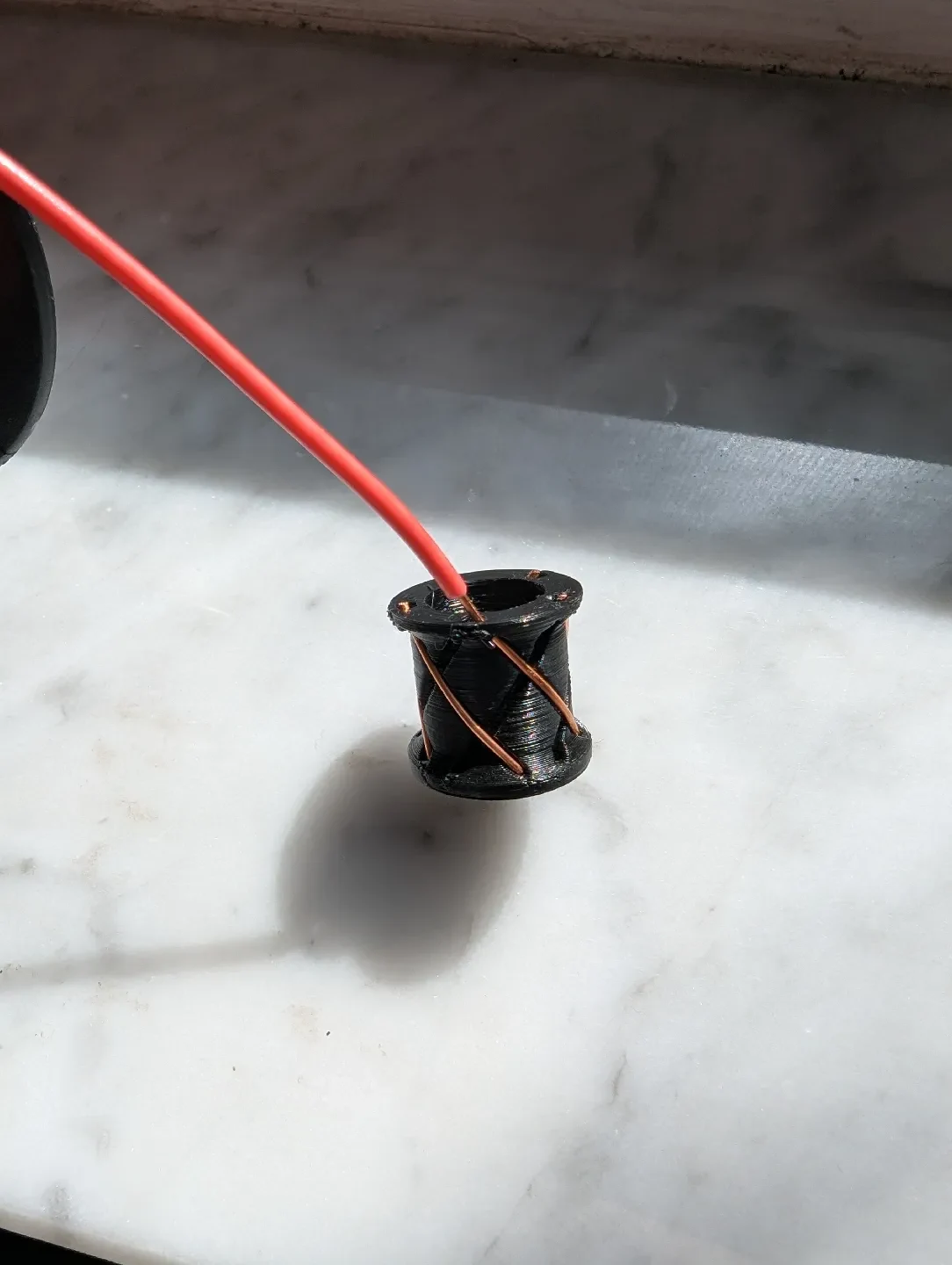

Используемый провод — медь 22AWG (сплошной сердечник в оболочке).

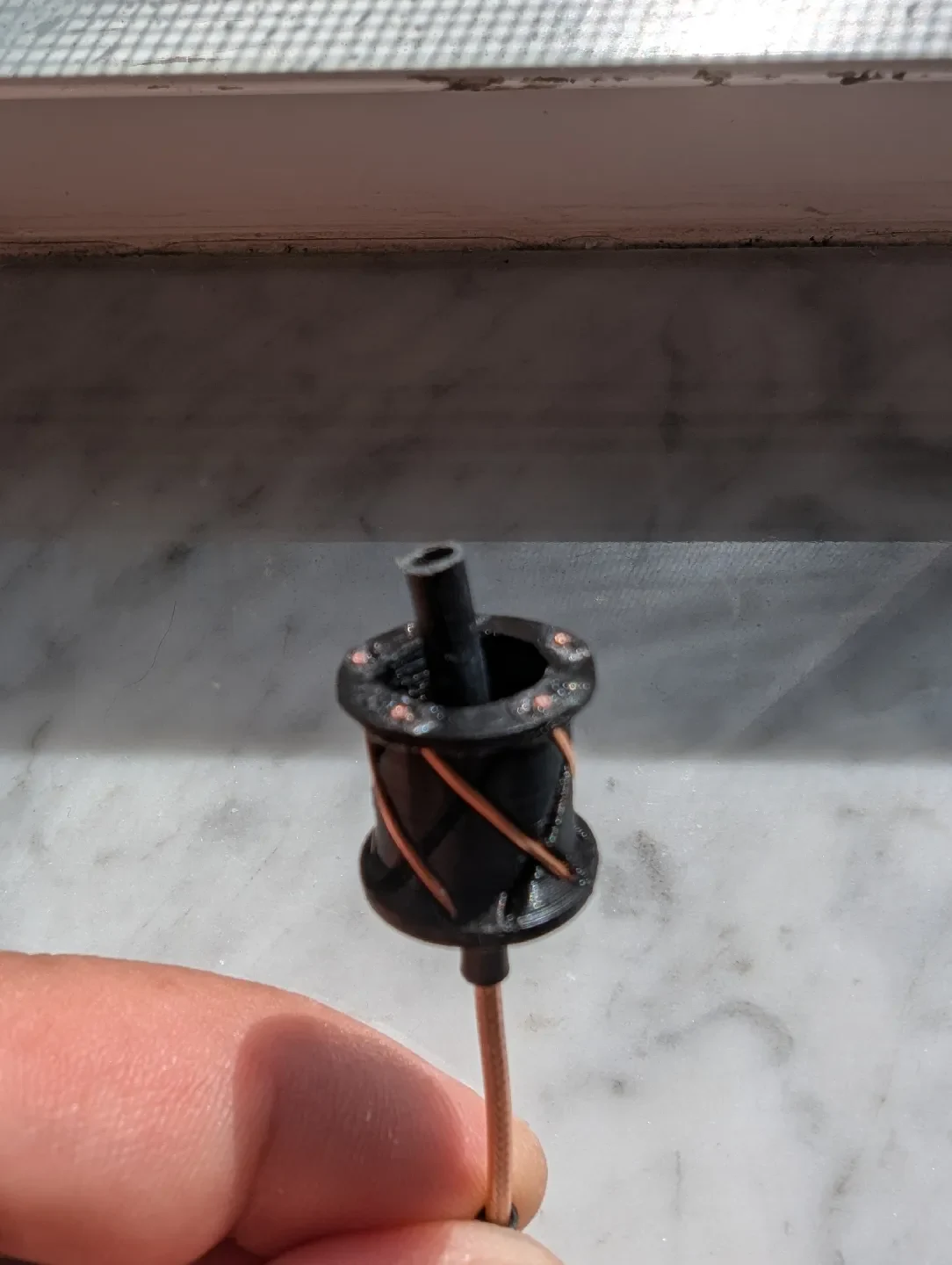

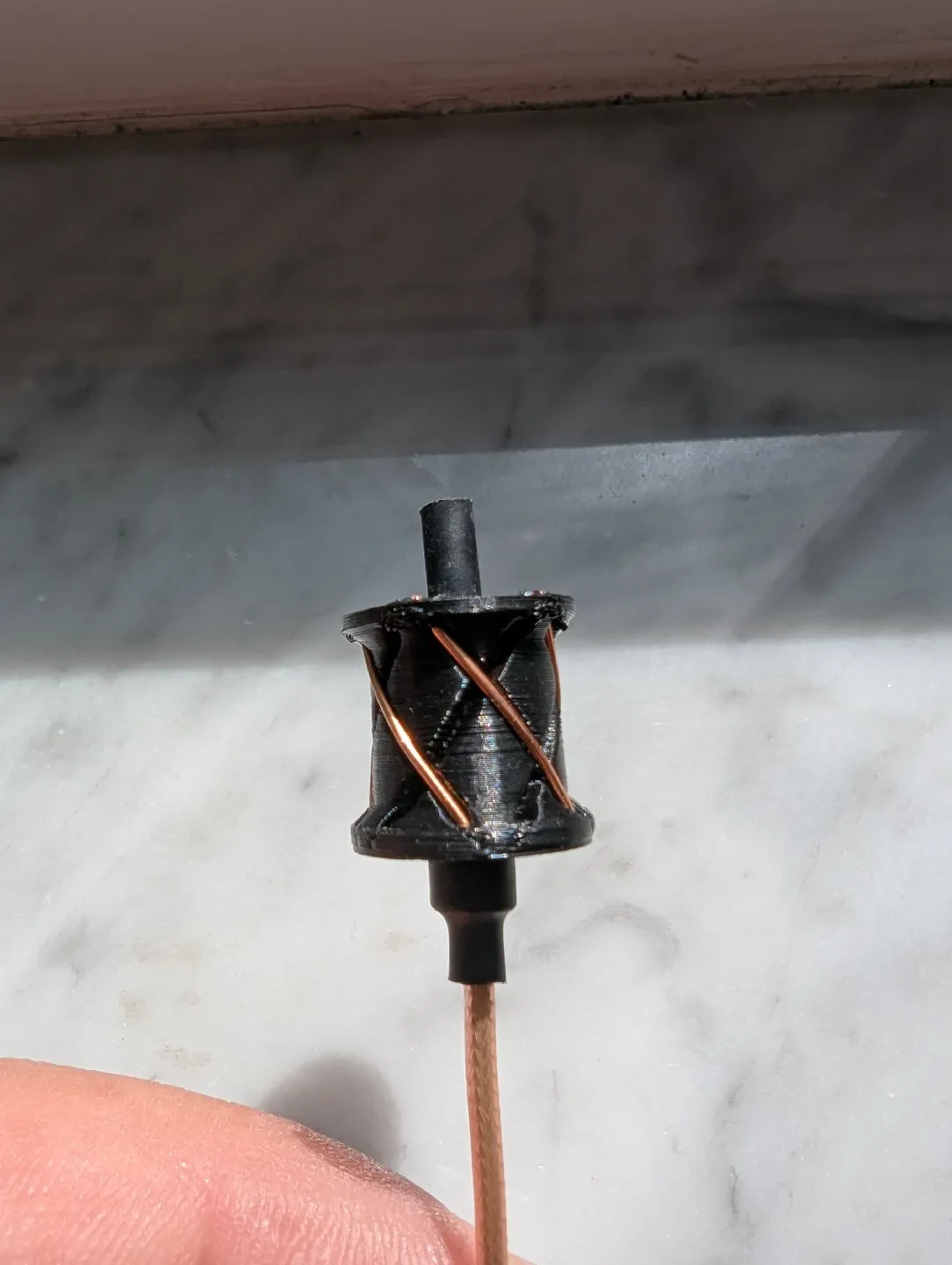

При вставке через верхние отверстия следуйте рисунку вниз и вставляйте в нижние отверстия до упора, а затем используйте ножницы для проволоки, чтобы закрепить заподлицо с верхом. �� результате длина проволоки должна составить 16,25 мм под углом 45°.

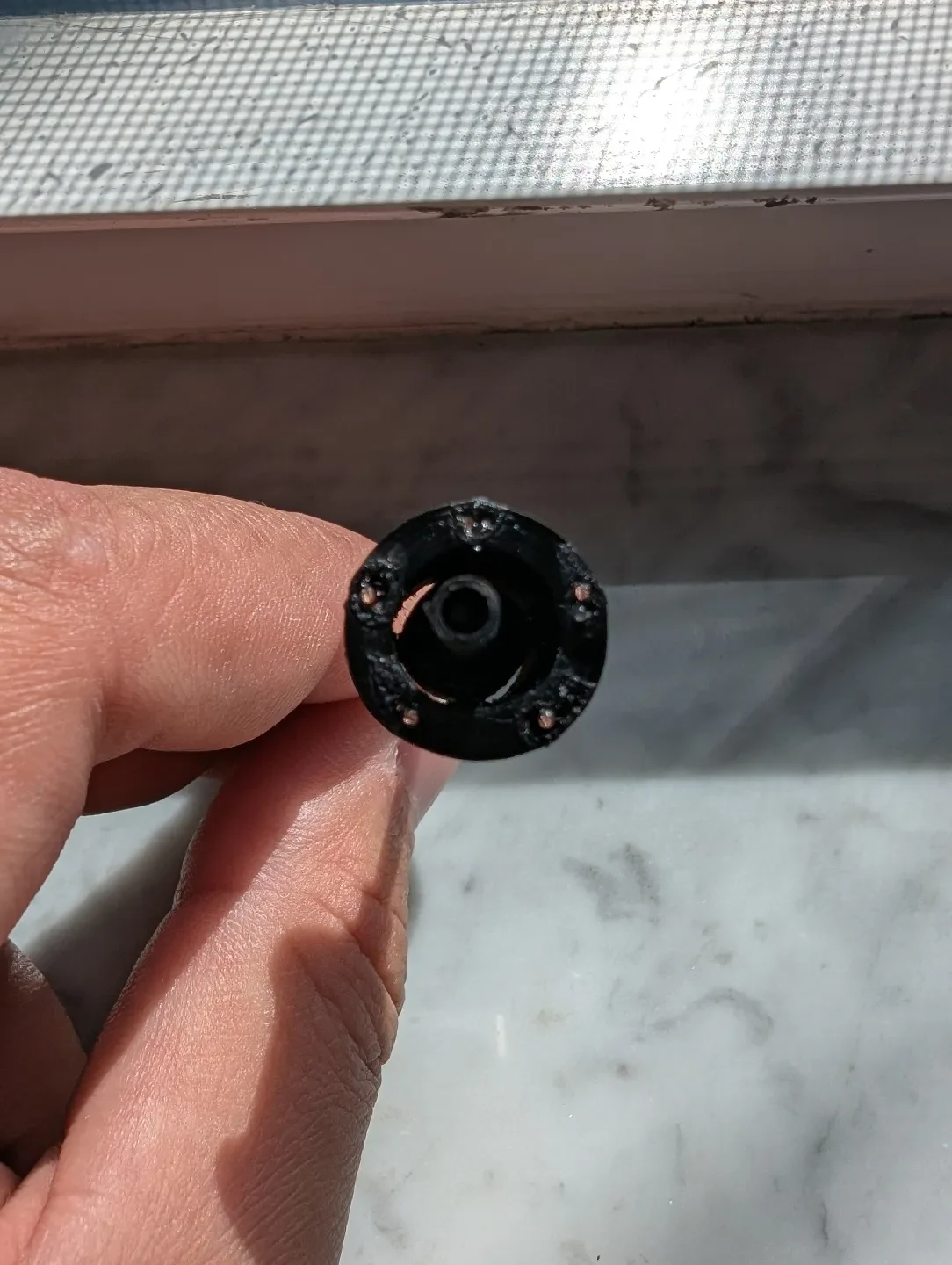

Я нанес небольшой слой суперклея на верхние отверстия проводов, чтобы закрепить провода на месте.
У меня нет достаточно чувствительных весов, чтобы измерить вес.
Также нужен кто-то с векторным вольтметром для проверки эффективности.
