V-дипольная антенна 110° для приема NOAA...
Обзор

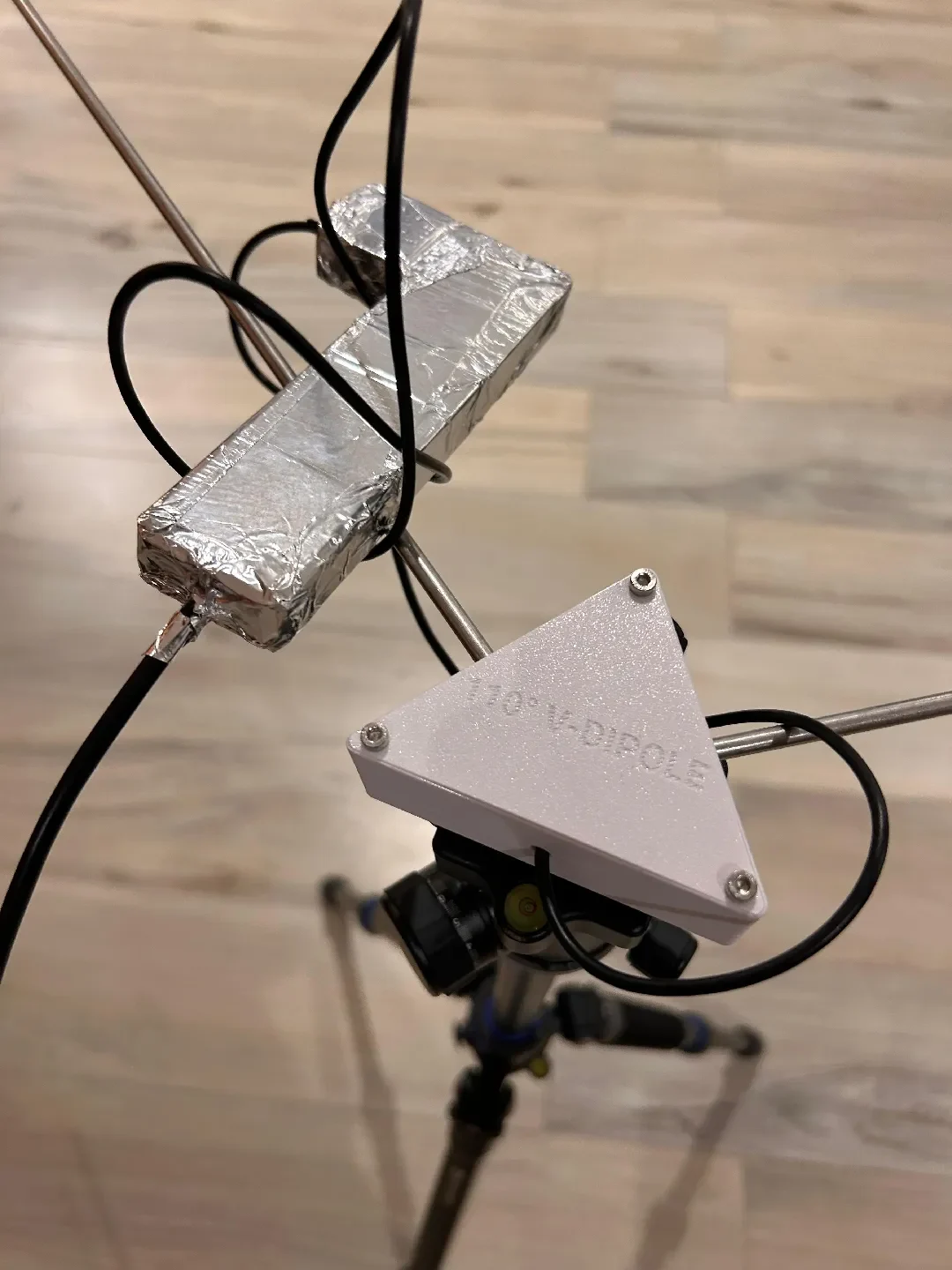

В этот набор входят все компоненты, необходимые для сборки V-дипольной антенны с углом обзора 110°, предназначенной для приема метеорологических спутников NOAA. Конструкция позволяет легко построить антенну с использованием легкодоступных материалов и обеспечивает простой способ установки антенны и защиты вашего SDR.
Требуемые материалы
Стальные стержни диаметром 5 мм и длиной 53 см каждый (настроены на ~137 МГц NOAA APT).
Коаксиальный кабель RG174 (тонкий, входит в состав многих бюджетных комплектов SDR).
Три винта М3 для сборки.
Рекомендации по печати
Напечатайте все детали толщиной слоя 0,2 мм для обеспечения правильной посадки и долговечности.
Входящие в комплект детали

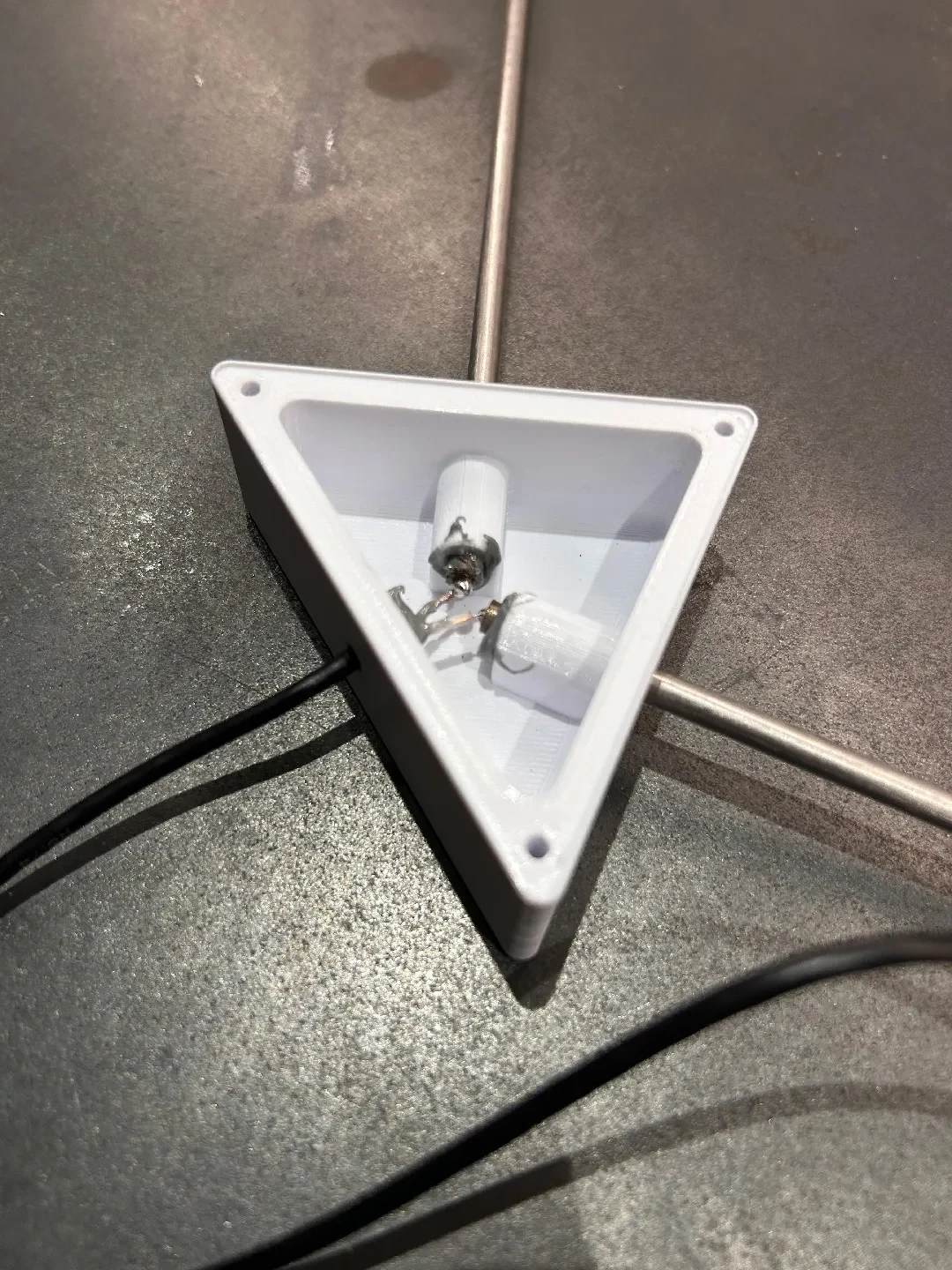

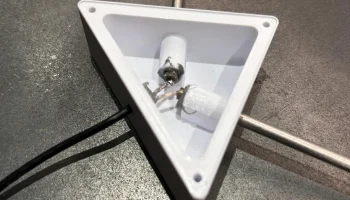

Две основные части корпуса антенны для удержания стальных стержней под углом 110°.

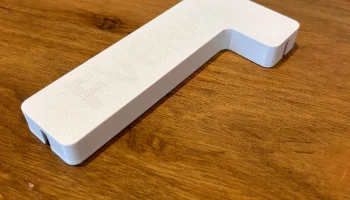

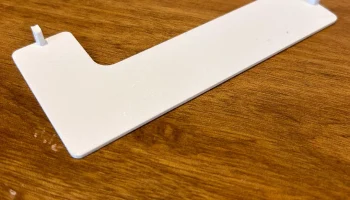

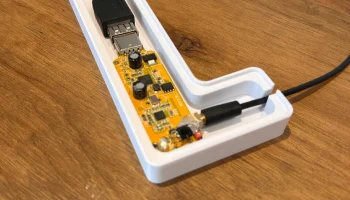

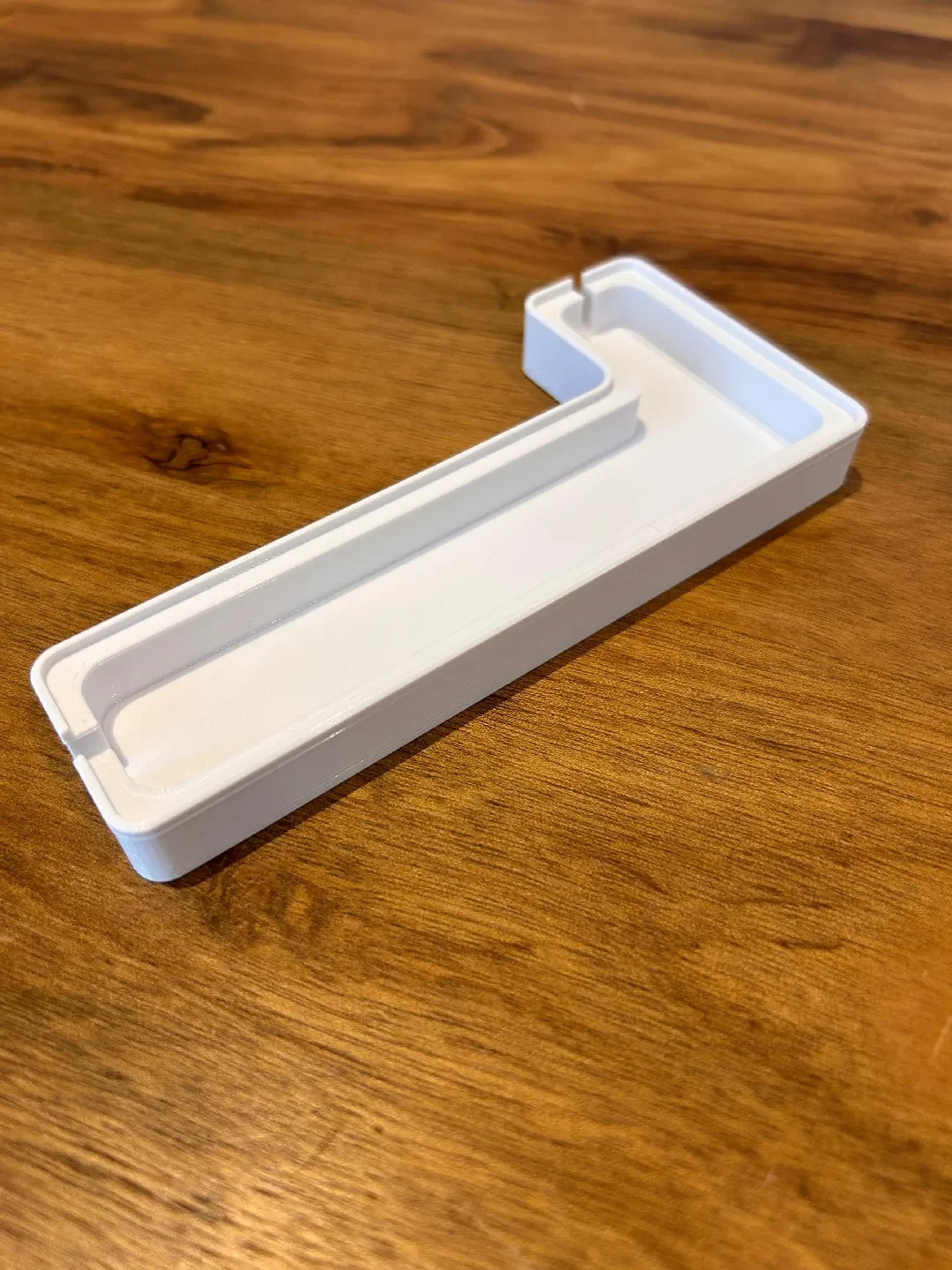

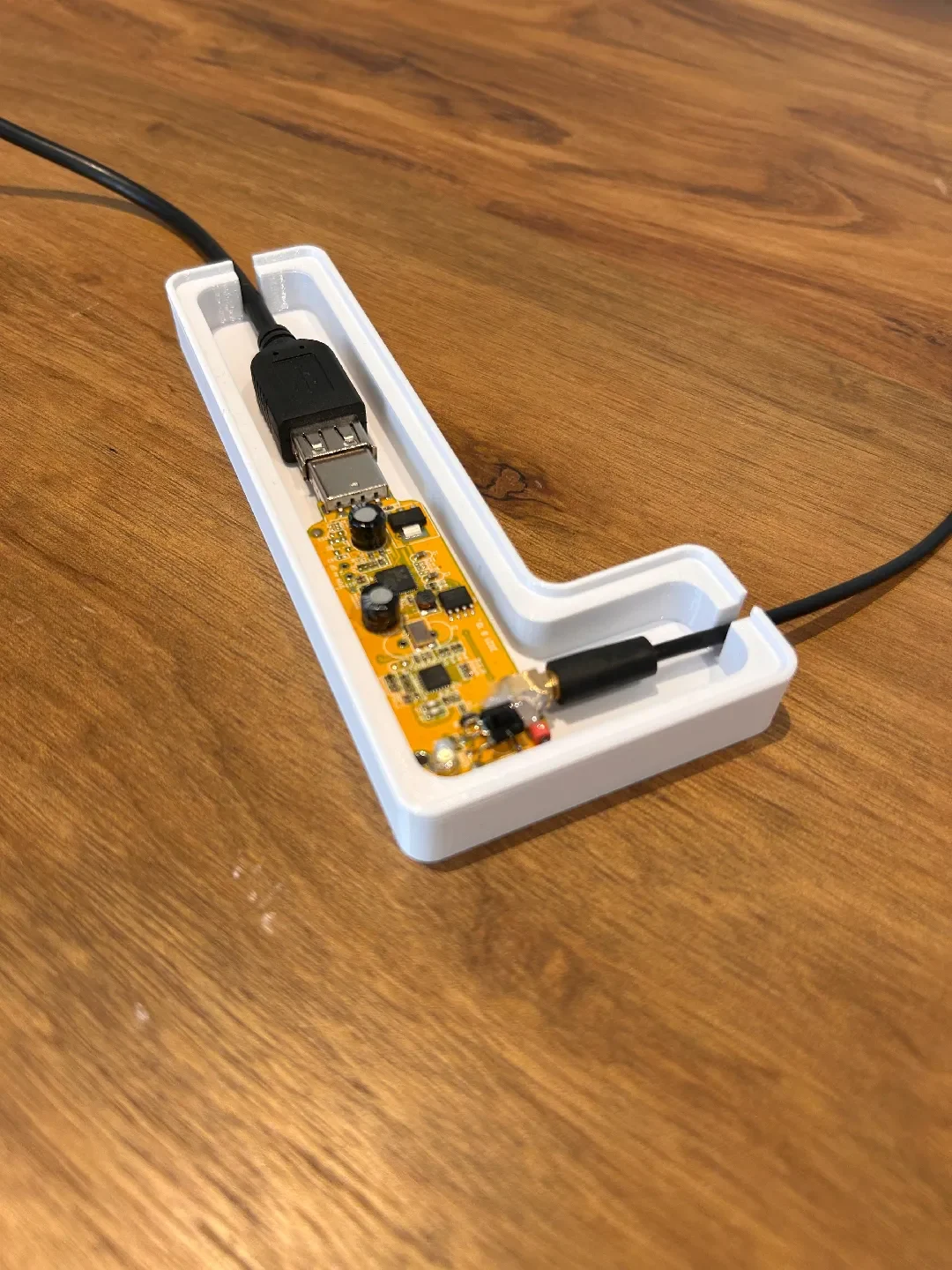

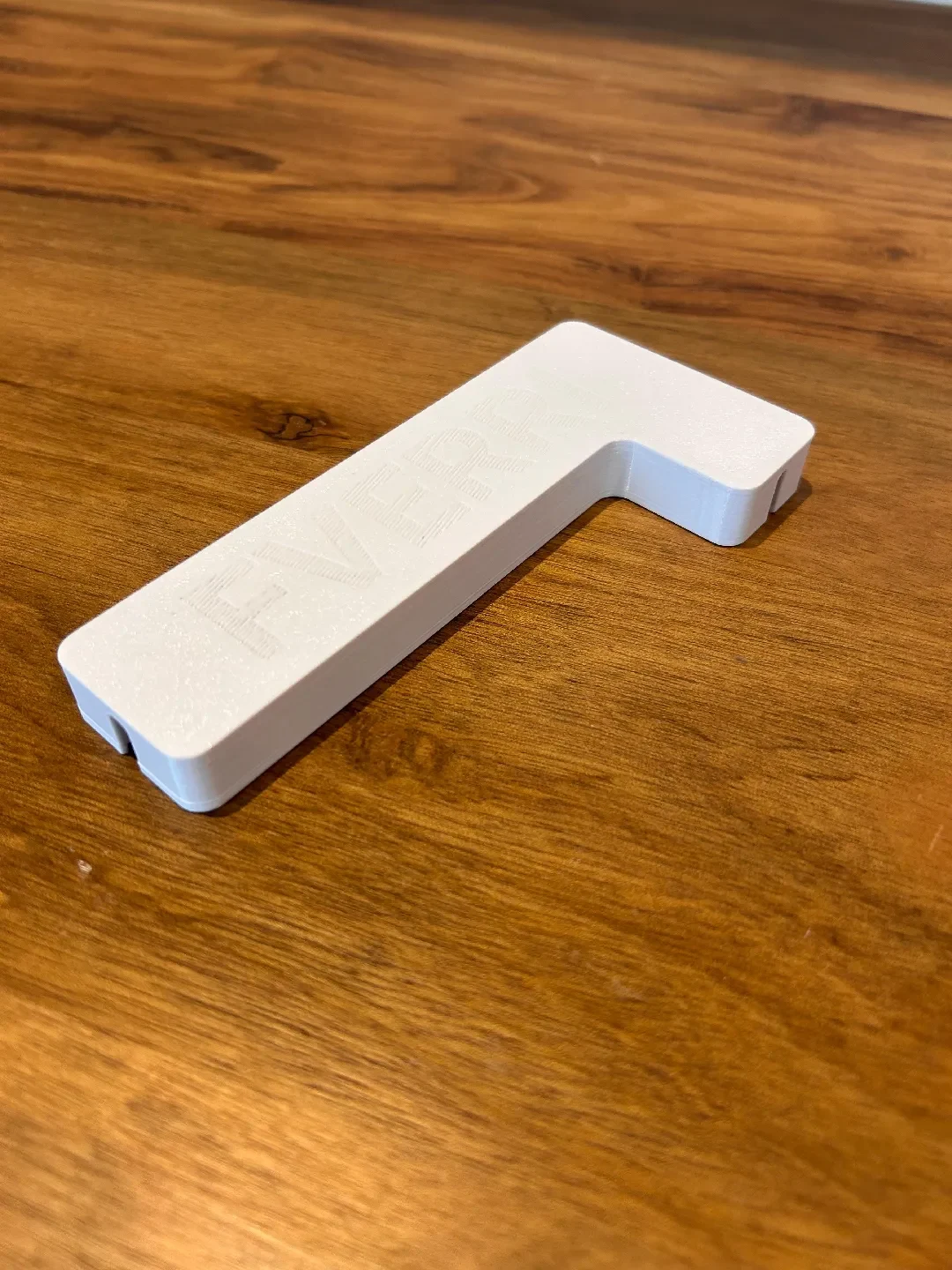

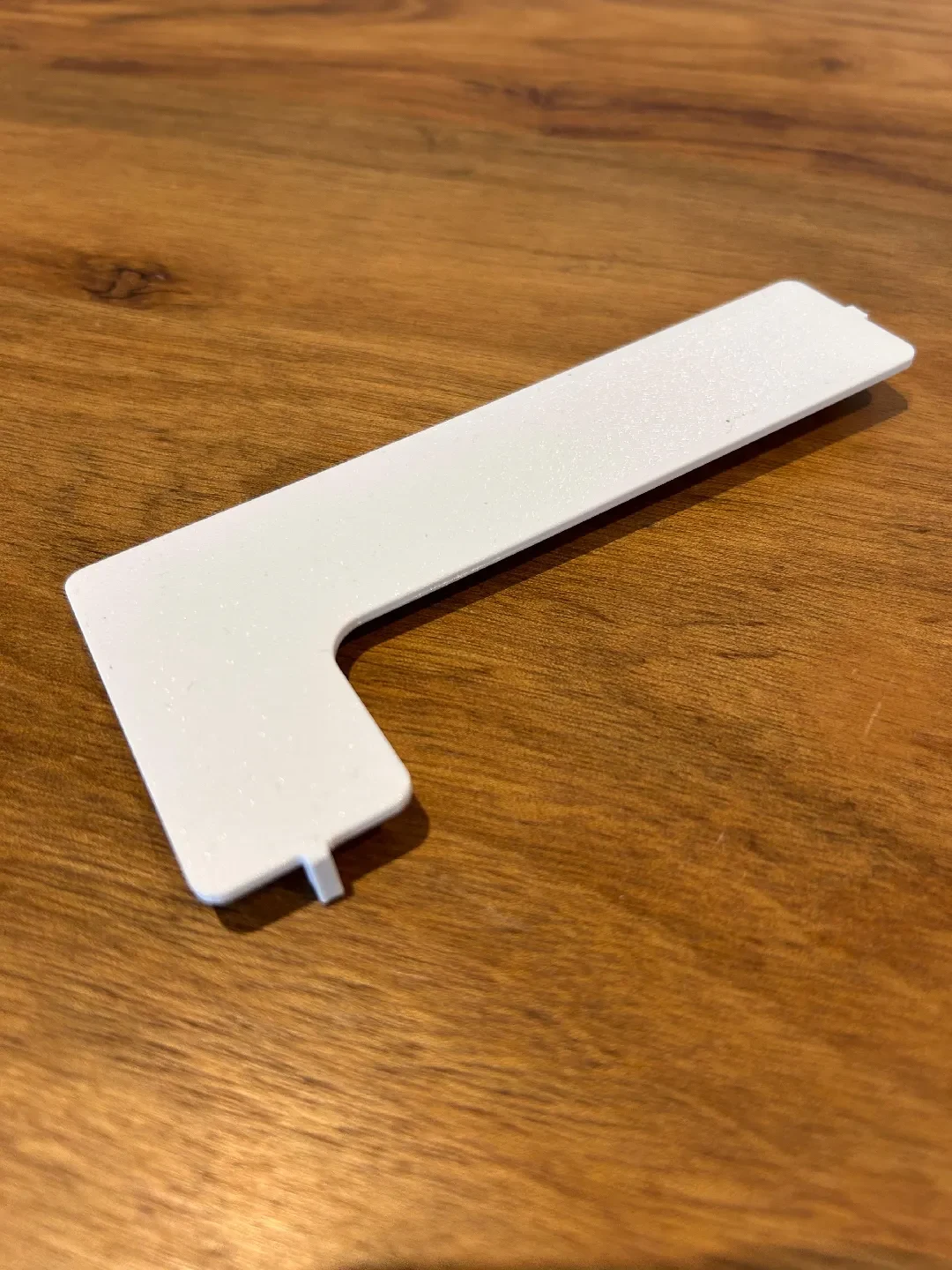

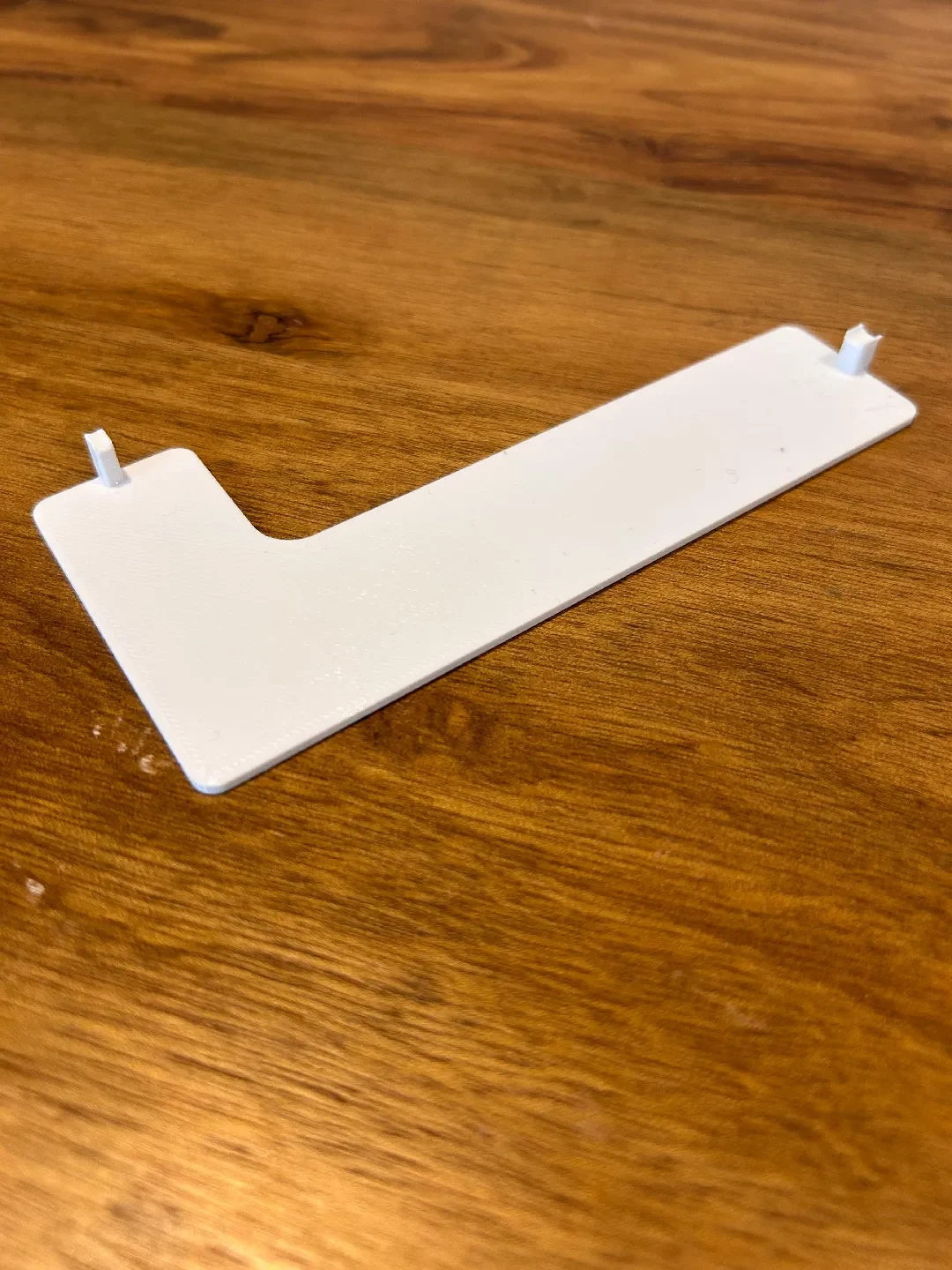

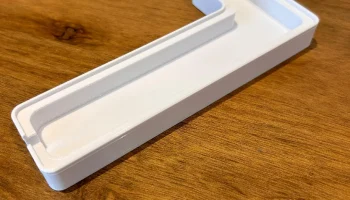

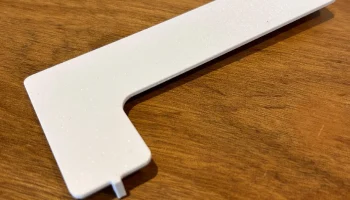

Две части корпуса для размещения ключа SDR, предназначенные для внутренней облицовки алюминиевой фольгой для базового радиочастотного экранирования.
Особенности
Простая конструкция, которая надежно удерживает стержни диаметром 5 мм и обеспечивает стабильное выравнивание диполя.
Встроенное крепление с резьбой 3/4 дюйма, позволяющее разместить антенну на стандартном штативе (вставка не требуется).
Корпус SDR поддерживает прокладку кабелей и экранирование для уменьшения помех.
Примечания
Легкий, простой в сборке и идеально подходит для портативных или домашних приемных установок NOAA. При использовании на открытом воздухе рассмотрите возможность запечатывания отпечатка или использования устойчивой к атмосферным воздействиям нити.
