Рамочная антенна "дверная рама" 50 МГц...
Детали рамочной антенны «дверная рама» 50 МГц
https://www.jumaradio.com/50MHz-Door-Frame-Loop/

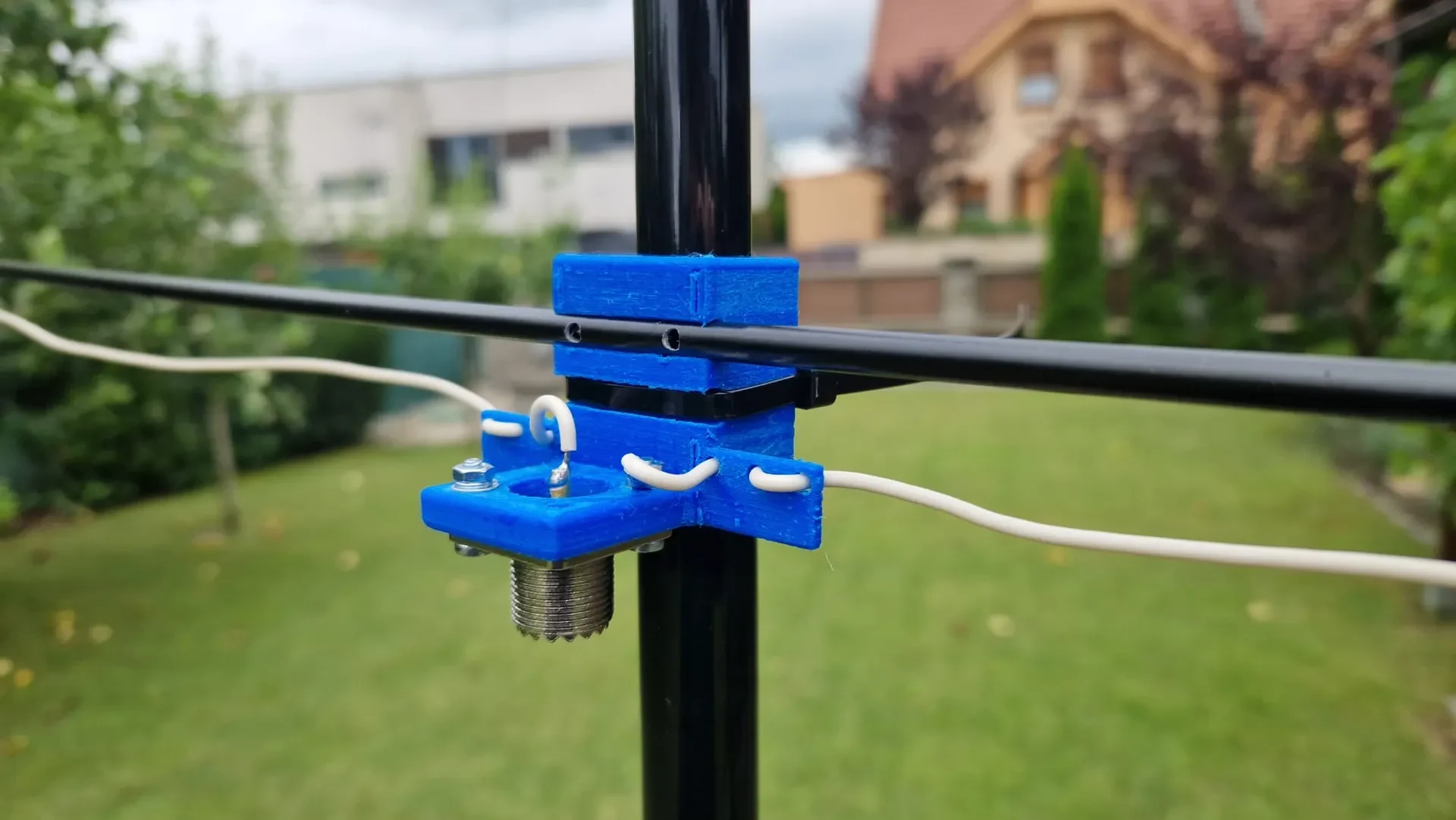

Верх — вставки поверх мачты — здесь используем удочку длиной 6 м (без последних 1-2 самых толстых частей).
В горизонтальный паз вставляется горизонтальный столб толщиной 6 мм длиной 1 метр, охватывающий изолированный провод.
Низ — крепления вокруг мачты, имеются отверстия для плотного крепления детали к мачте пластиковой стяжкой.
Содержит отверстие для крепления розетки PL.
В горизонтальный паз вставляется 6мм горизонтальный шест длиной 1 метр.

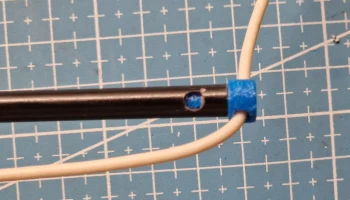

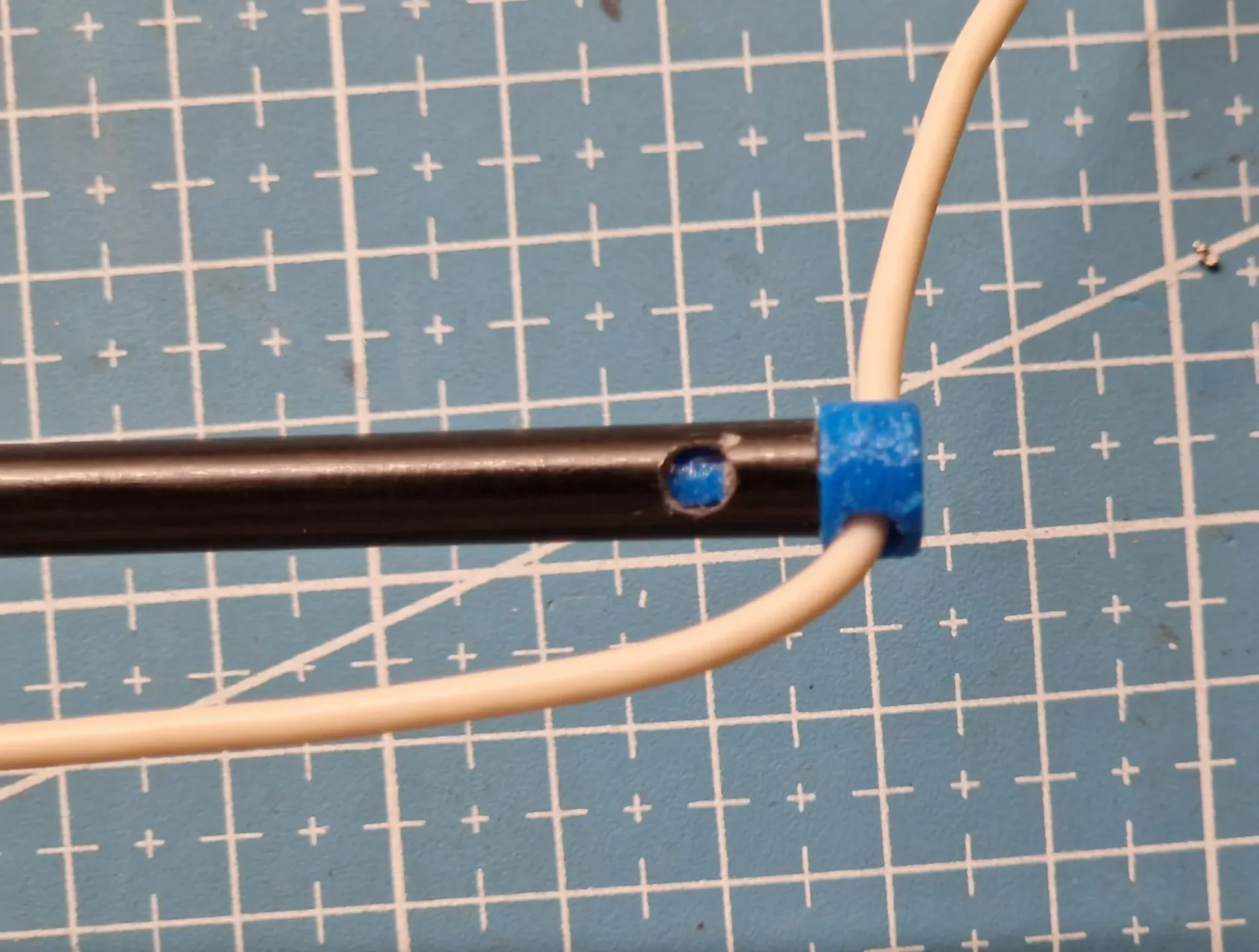

Ушко — вставляется в концы горизонтальных опор диаметром 6 мм и обеспечивает направление изолированного провода.
Печать без поддержек, верхняя и нижняя части уже содержат небольшие подпорки в горизонтальных отверстиях, их необходимо удалить, например. узкими плоскогубцами перед установкой 6-миллиметровых опор.
