Рамка биквадратной антенны 900 МГц (для 3D-печати)...

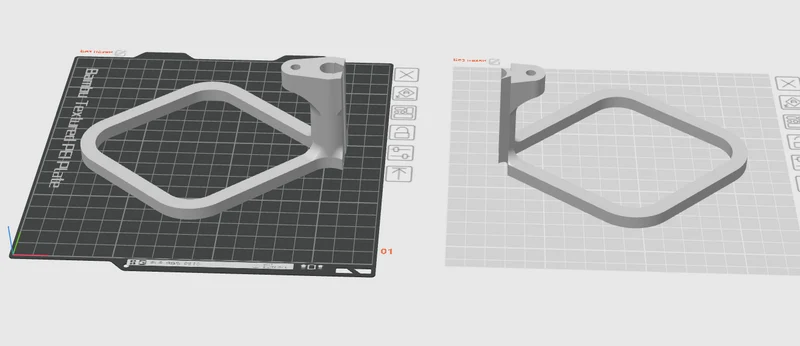

Эта модель представляет собой раму, которую можно напечатать на 3D-принтере, и разработанную специально для биквадратной антенны 900 МГц.
Он обеспечивает точную геометрию и стабильную механическую опору для элементов антенны, гарантируя постоянное расстояние и выравнивание, что имеет решающее значение для надежной работы радиочастот.
Геометрия антенны рассчитывалась с помощью онлайн-антенного калькулятора Харченко (биквадрат), основанного на стандартных теоретических формулах и адаптированного для работы на частоте 900 МГц.
В качестве излучающих элементов в эталонной сборке использовалось около 700 мм медной проволоки диаметром 1,6 мм.
Рамка предназначена для непроводящих материалов для 3D-печати, таких как PLA, PETG или ABS, чтобы минимизировать расстройку и нежелательные радиочастотные помехи.
Он имеет специальную канавку для антенного провода, которая обеспечивает точное позиционирование проводника, упрощает сборку и помогает поддерживать повторяемую геометрию и характеристики антенны.
Данная конструкция подходит для:
Эксперименты с радиочастотами и антеннами своими руками
Беспроводная связь на большие расстояния
Телеметрия, LoRa, наземные станции FPV и другие приложения на частоте 900 МГц.
Радиолюбительство и образовательные проекты
В комплект поставки моде��и входит только пластиковая рамка.
Металлические проволочные элементы, отражатель, коаксиальный кабель и монтажное оборудование не входят в комплект поставки и должны быть предоставлены и собраны пользователем в соответствии с конкретной конфигурацией антенны.
Примечание. Окончательные характеристики антенны зависят от точности изгиба провода, размеров отражателя и соответствия точек питания. Рекомендуется настроить и протестировать антенну после сборки.
