Антенна сканера 777 МГц

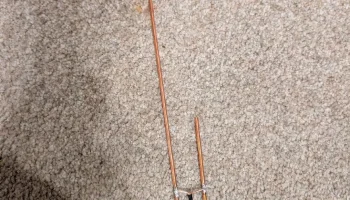

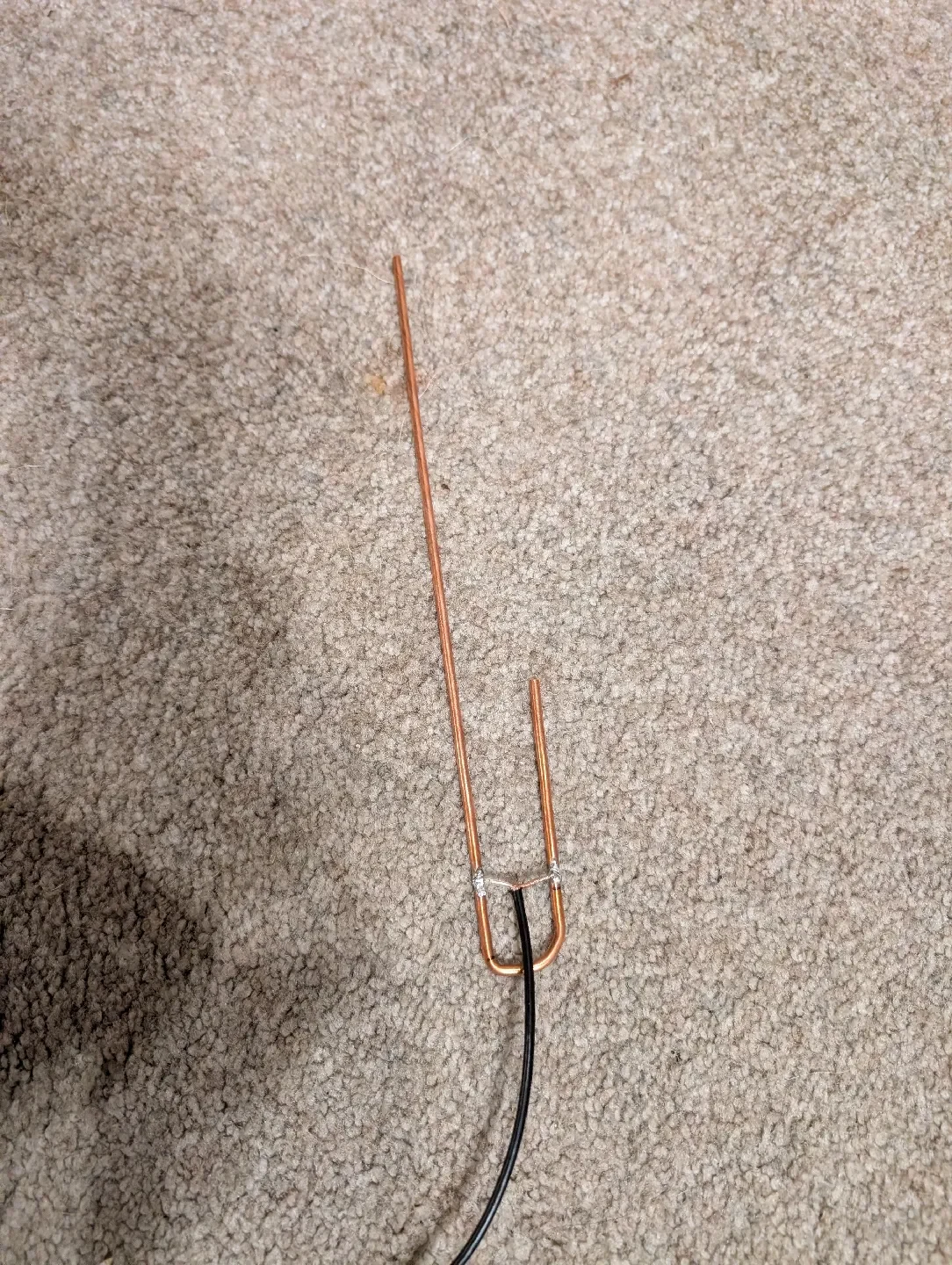

Я сделал этот J-образный полюс для подключения к моему сканеру SDR. Входящие в комплект STL предназначены для обтекателя и основания, напечатанного на 3D-принтере. Антенный элемент представляет собой неизолированный медный заземляющий провод №10. Я купил на Amazon несколько сборок SMA Male-SMA Male длиной 10 футов и разрезал их пополам, чтобы припаять к антенному элементу. Размеры медного антенного элемента №10:
Частоты нисходящей линии связи 772 МГц: длинная сторона 10 дюймов, шлейф настройки 3,35 дюйма, разделение 0,875 дюйма.
Частоты нисходящей линии связи 856 МГц: 9,125 дюйма по длинной стороне, 3-дюймовый шлейф настройки, расстояние 0,875 дюйма.

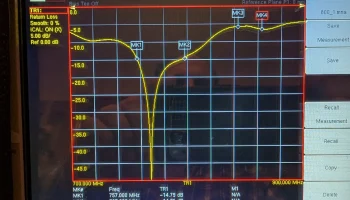

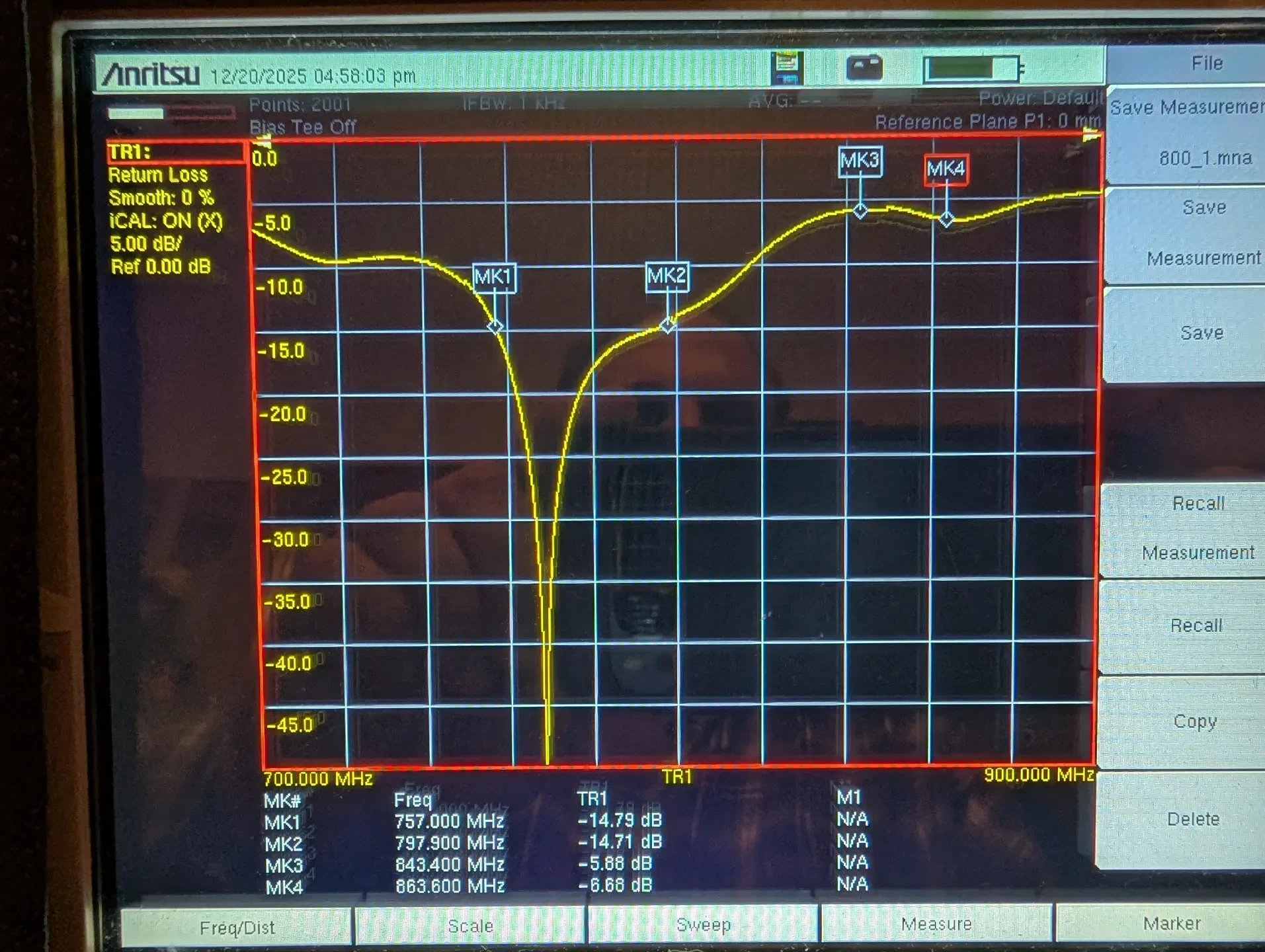

Вам понадобится использовать векторный анализатор цепей или антенный анализатор, чтобы найти точку питания 50 Ом. Я зачистил коаксиальный кабель и поднес его к антенне, где, как я думал, его следует припаять. Затем я перемещал его вверх или вниз, пока не добился хороших обратных потерь в нужном диапазоне частот. Я отметил это место фломастером и припаял.
Я сделал две антенны, потому что использую для сканирования две Airspy SDR. Один настроен на 772, а другой на 856. Вы можете разделить разницу в приведенных выше измерениях и сделать одну антенну для сканера SDS200 или аналогичного оборудования. Просто купите на Amazon коаксиальный кабель с нужным вам разъемом, чтобы вам не приходилось отключать коаксиальный кабель.

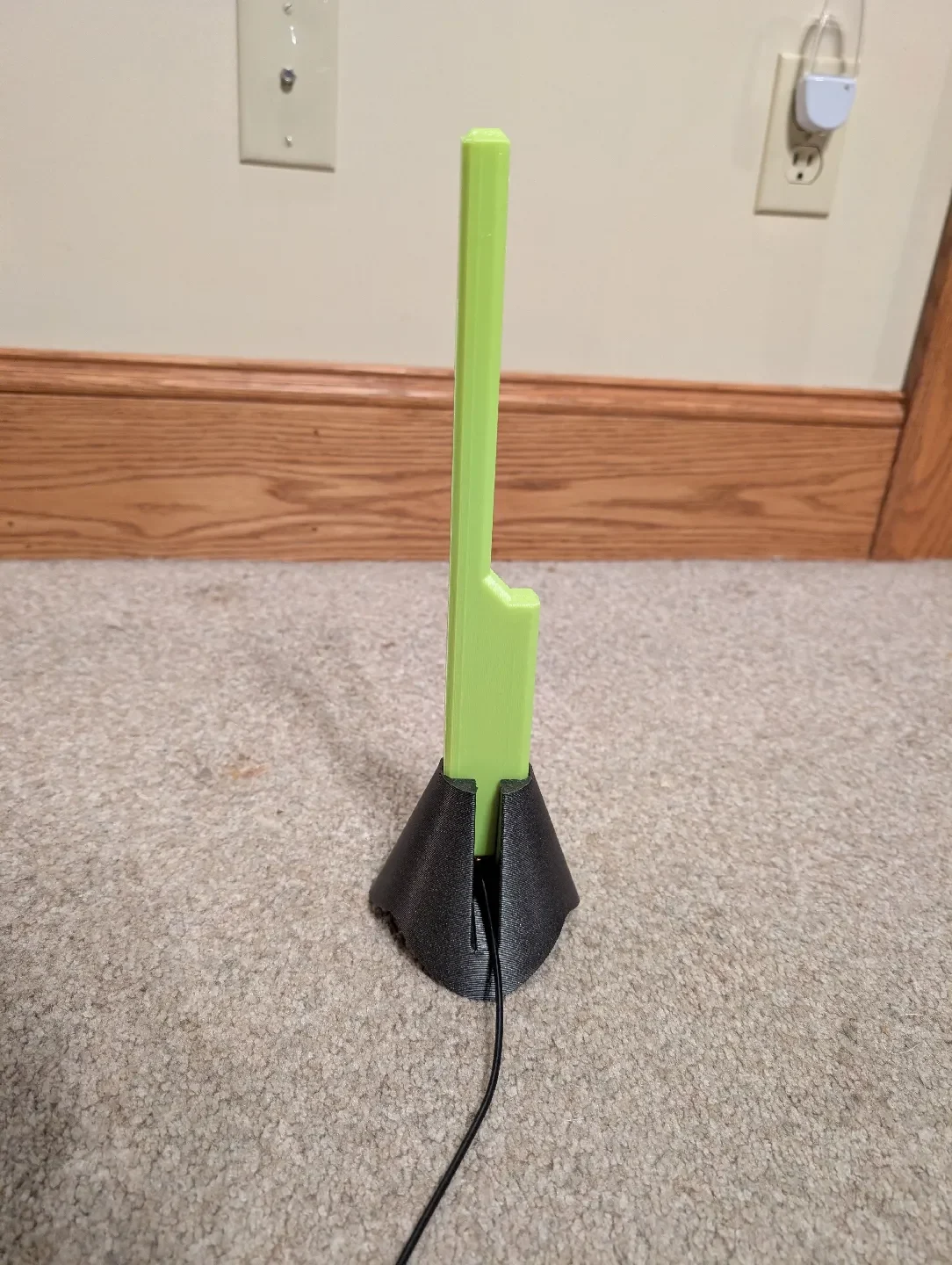

Я распечатал основу вверх ногами. Я использовал опоры, чтобы улучшить сцепление кровати, а также перемычку внутри. Это поместит опоры внутрь основания, где их не будет видно, что придаст основанию более привлекательный вид. Если у вас отличная адгезия к кровати, возможно, вам не понадобятся опоры. Я напечатал обтекатель на короткой стороне с козырьком и ветрозащитным экраном, чтобы предотвратить деформацию. Обтекатель — неоново-зеленый PLA от Amazon, название производителя не помню. Это было то, что было дешевле всего на Amazon в тот день. Основа — Prusament Galaxy Black PLA.
Я добавил еще один STL. Это форма, позволяюща�� согнуть провод так, чтобы он вошел в обтекатель.
