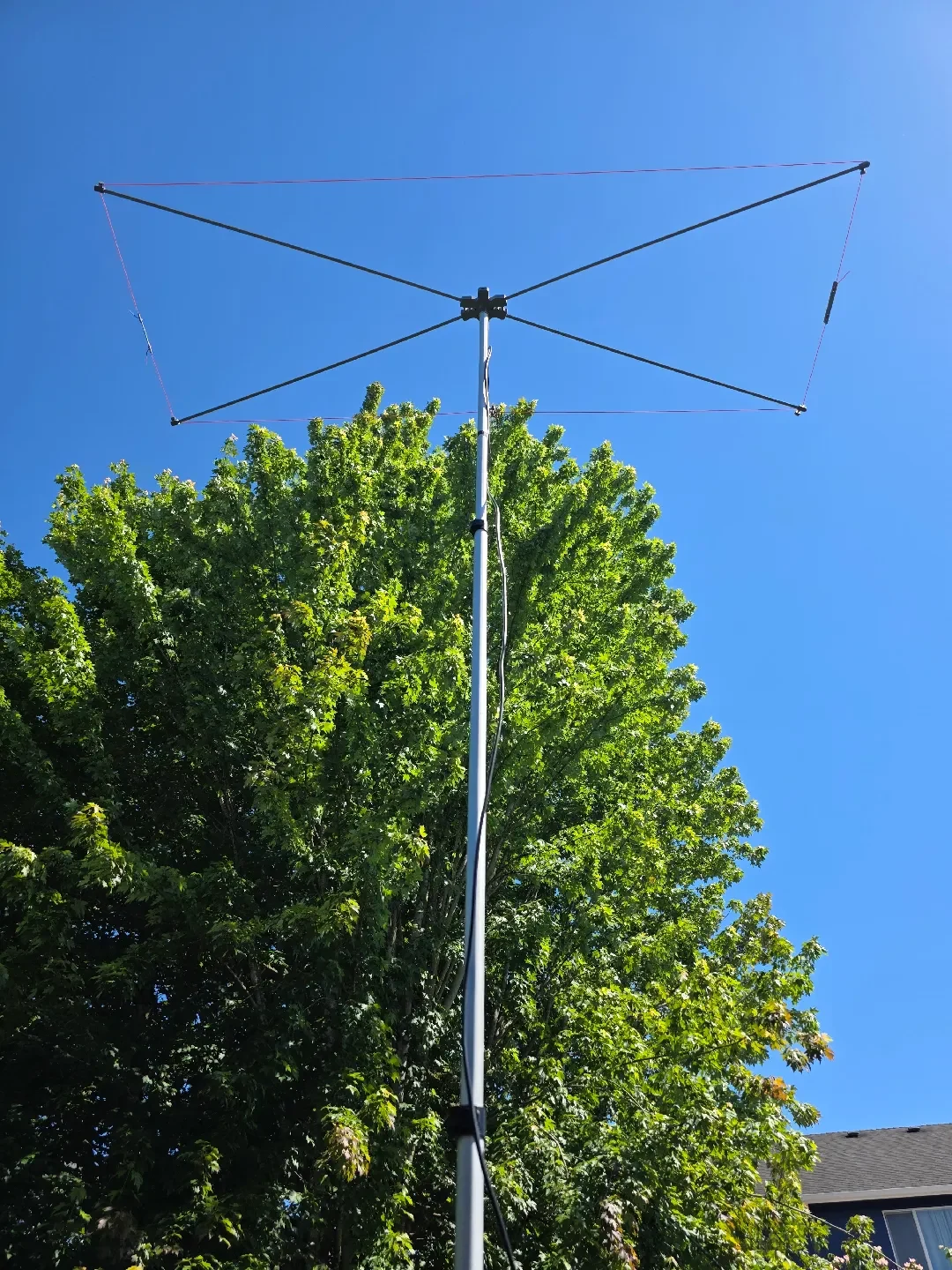

Антенна Moxon 6 м для малярного столба...
Эта конструкция была построена для использования столбов ограждения из стекловолокна, таких как столбы для электрического забора. Их диаметр составляет около 9,75 мм, и их можно купить в таких магазинах, как Tractor Supply, примерно по 2,50 доллара за штуку. Возможно, вам придется увеличить или уменьшить масштаб деталей, чтобы они соответствовали вашим конкретным опорам, поскольку они не кажутся очень одинаковыми по размеру. Проще всего распечатать одну из направляющих для проволоки, чтобы сначала прове��ить ее прилегание. Или распечатайте его и возьмите с собой в магазин при покупке шестов, чтобы выбрать те, которые подходят по размеру. Если он слишком тугой, отпечаток разделится на слои, поэтому не сжимайте детали вместе!

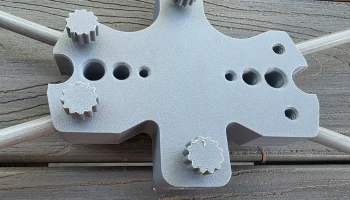

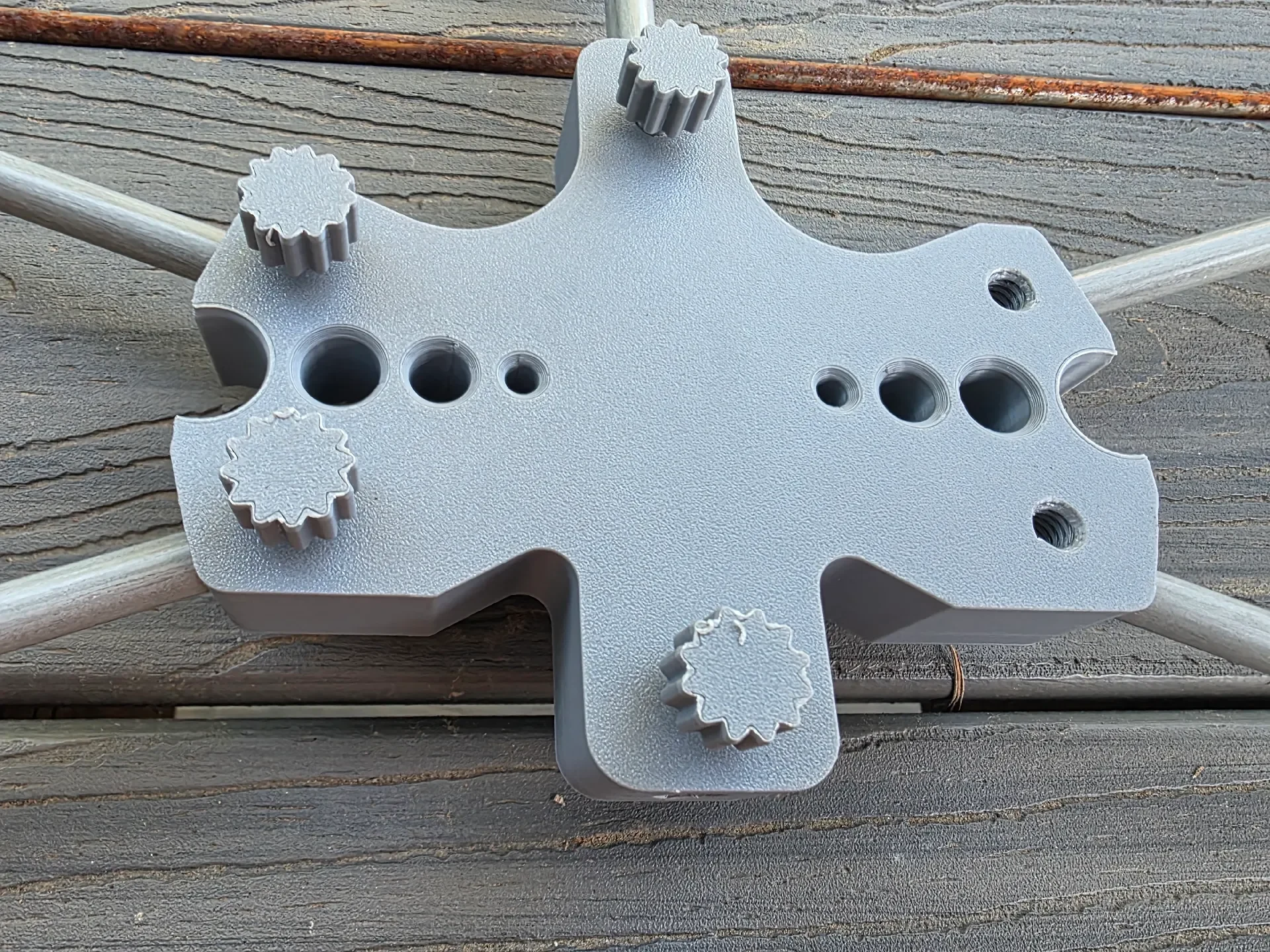

В центральную опору непосредственно встроена резьба малярного столба.

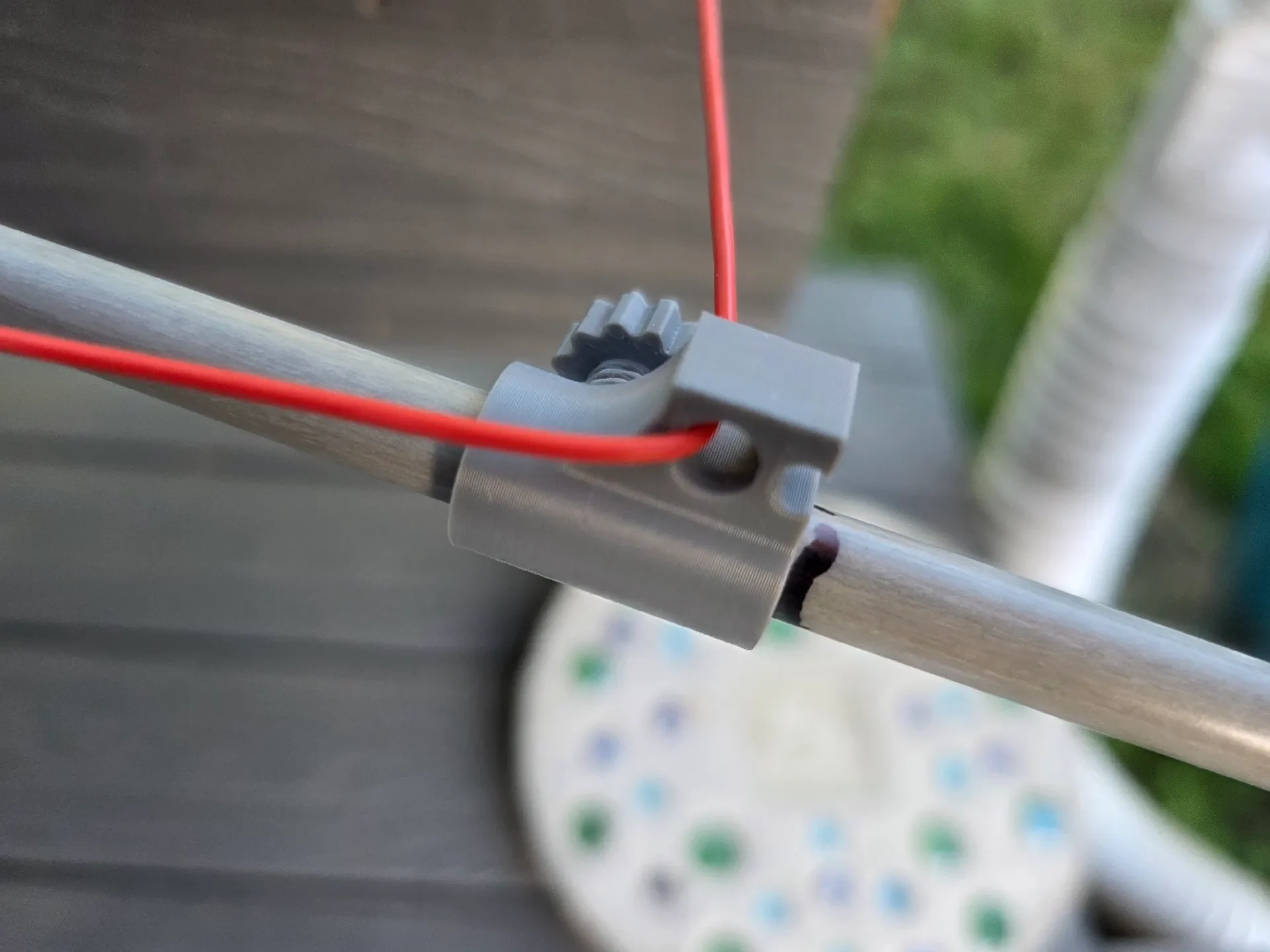

В этой конструкции для фиксации используются печатные установочные винты. Провода и размеры определяются вами для вашего конкретного случая использования. Я использовал провод с силиконовой оболочкой 22AWG и смог довольно хорошо его настроить без особых проблем.
Используйте этот калькулятор, чтобы получить приблизительные размеры.
https://portable-antennas.com/moxon.php
Расстояние от центра опоры до нижней части отверстий для опор составляет 14,5 мм, поэтому вы можете использовать это значение, чтобы определить, как долго отрезать опоры из стекловолокна.
Сюда также входят передние и задние отверстия для опоры, хотя я использовал только переднее для поддержки точки питания и коаксиального кабеля.

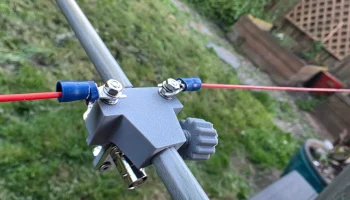

Для подключения конструкции точки подачи требуется пара винтов м3, шайб и гаек. Также требуется разъем BNC. Вы можете создать свою собственную точку питания, если не хотите использовать эти детали.
Будьте осторожны с установочными винтами, поскольку они могут легко сломаться, если вы затянете их слишком сильно. Они просто не позволяют вещам двигаться, как только вы его настроите. Как только частота и КСВ будут такими, как вы хотите, я предлагаю пронумеровать полюса и центральную опору и отметить расположение направляющих проводов на столбах, чтобы вы могли разобрать его и быстро вернуть в то же состояние.

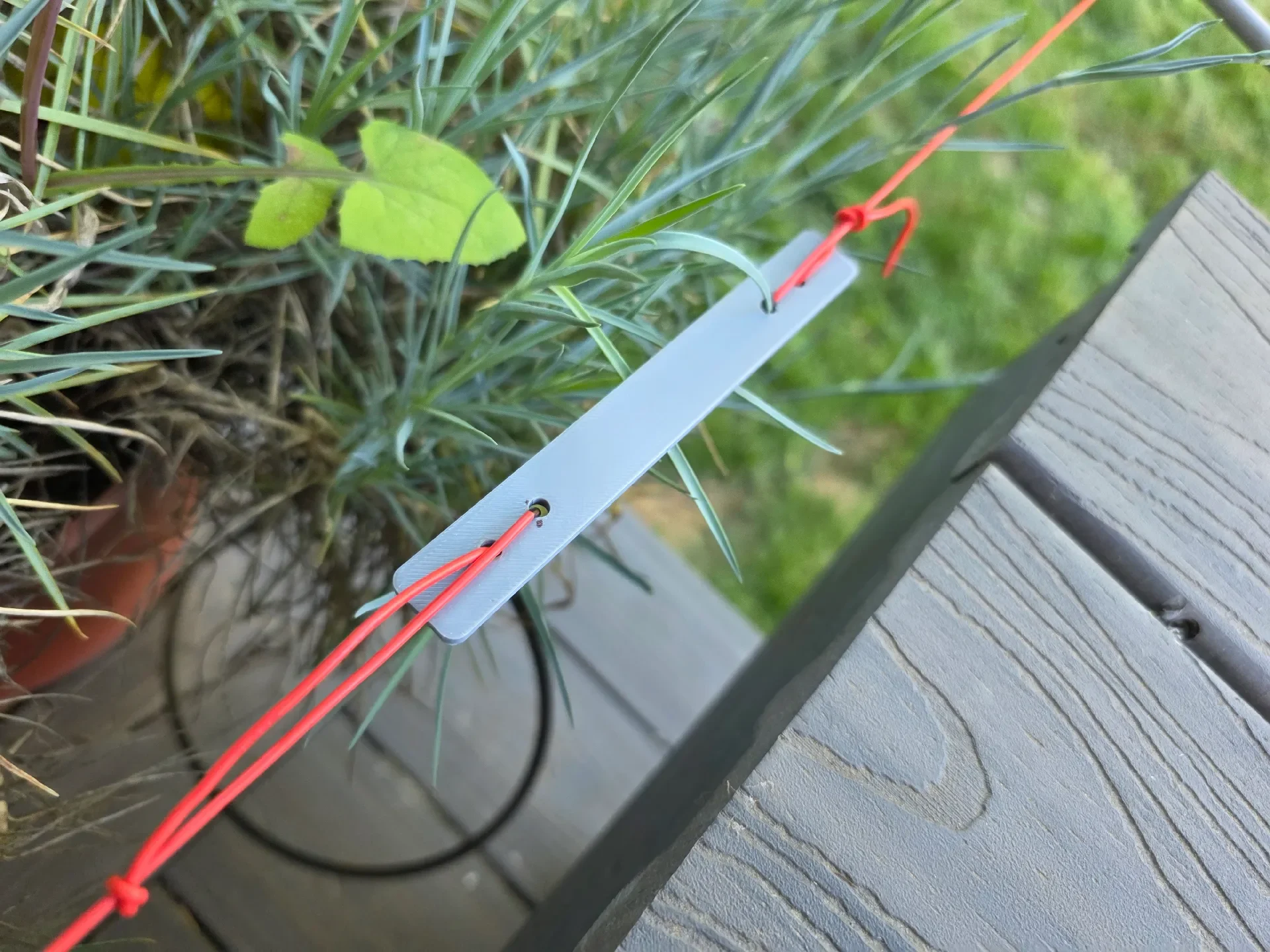

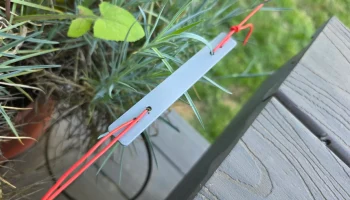

Это может работать на других диапазонах, кроме 6 м, но использованные мной опоры из стекловолокна недостаточно длинные для антенн большего размера. Вам также потребуются другие проставки, поскольку зазор будет другим.
Он не предназначен для установки снаружи. Точка подачи не защищена от атмосферных воздействий, а центральная опора может не выдержать сильный ветер и не расколоться.
Настоятельно рекомендуется напечатать это на нити ASA.
