Портативная съемная MLA 30 + рамочная антенна...
Портативная петля, которую я сделал на базе mla30+

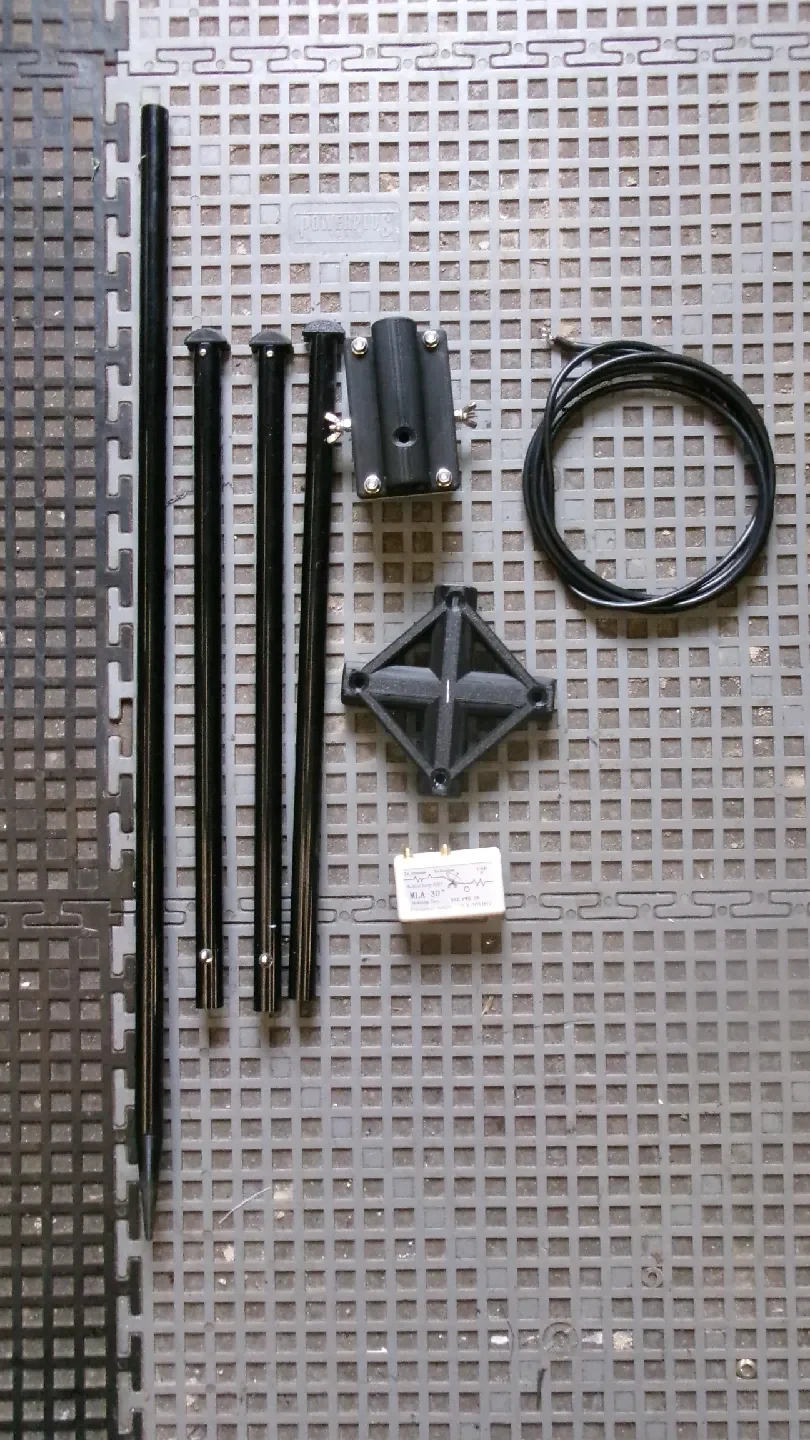

Вещи, которые вам нужны:
Трубка 16х14 мм (я использовал стекловолокно)
Проволока для петли длиной около 2205мм (я использовала 4,00мм2)
2 обжимных разъема диаметром 4 мм + немного термоусадки
4 болта M4x15, включая гайки
4 винта 2 мм для направляющих кабеля и штыря заземления (если вы используете штифт)
5 фиксаторов стойки палатки (для отверстия диаметром 6 мм)
Чтобы затянуть кабельную петлю, полностью вставьте трубки в поперечное сечение (так, чтобы фиксирующие зажимы находились за пределами отверстия для замка), обожмите и припаяйте одну петлю к проводу, оберните провод вокруг рамы и угадайте длину, проверив, что она должна немного прилегать, после этого обожмите и припаяйте другую петлю к проводу. Если вы вытащите все три трубки так, чтобы стопорный ��тифт зацепился, трос должен слегка натянуться.
Резка трубок:
3x 375 мм
1x 580 мм
Отверстия, которые нужно вырезать в трубочках:
Для трубок диаметром 375 мм: 1 отверстие диаметром 6 мм длиной 28 мм от конца трубки до центра отверстия.
Для трубы диаметром 580 мм отверстие 1x6 мм и отверстие 28 мм, 1 x 6 мм и отверстие 400 мм образуют конец трубки до центра отве��стия.
Для всех трубок не так уж важно, где будут отверстия диаметром 2 мм для кабельных направляющих и винтов заземляющего штифта.

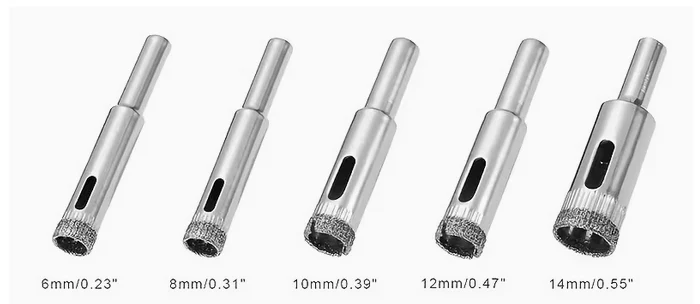

Чтобы просверлить отверстия в стекловолокне или карбоне, используйте сверла для стеклянных отверстий (см. фото).
Когда вы сверлите, режете или шлифуете стекловолокно и углерод, используйте соответствующие средства защиты, чтобы защитить свое здоровье!

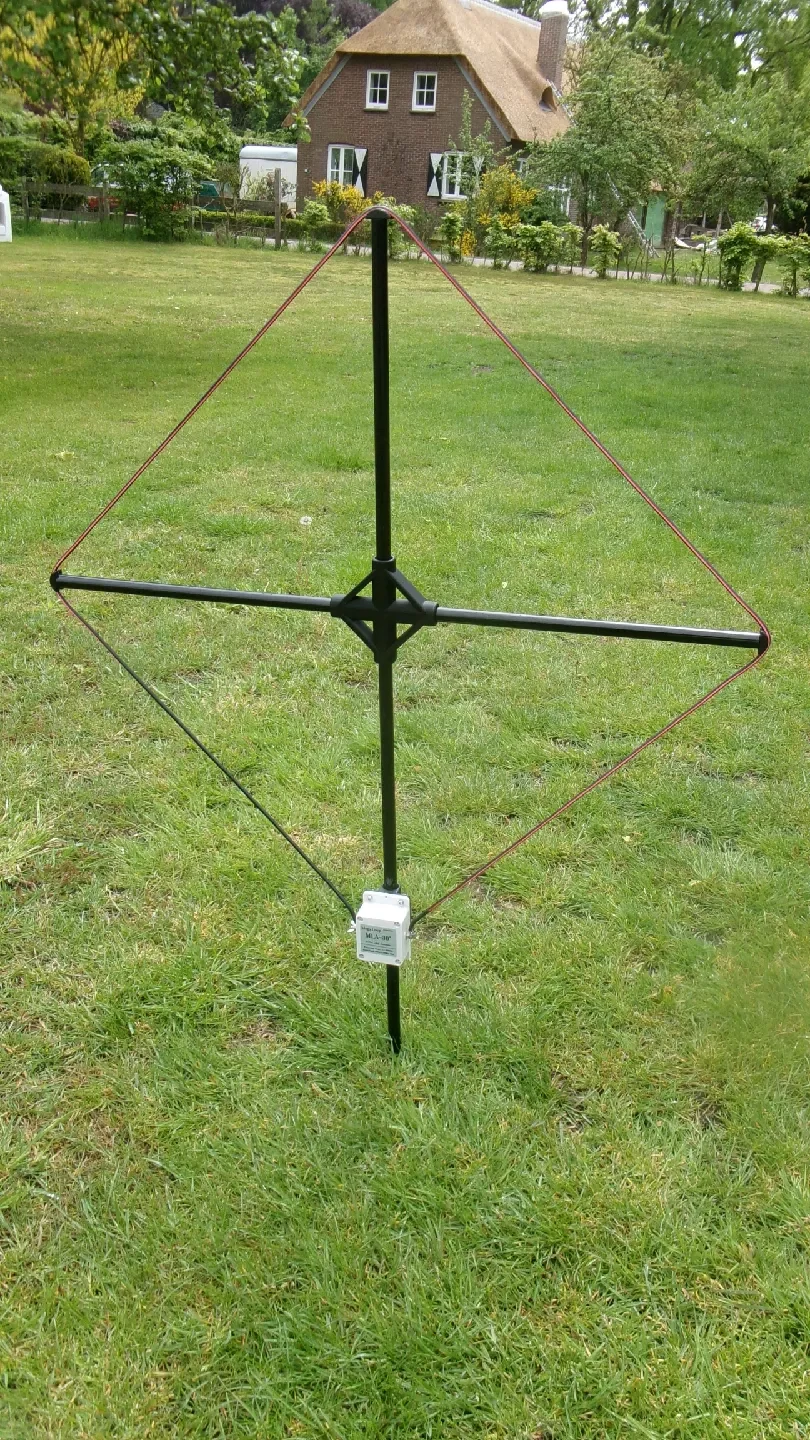

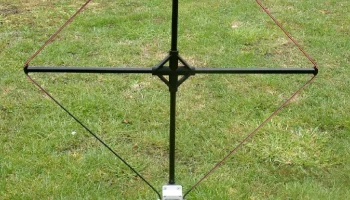

Таким образом, вы получите квадратную петлю длиной около 800 мм от кончика до кончика.
