Рамка коаксиальной широкополосной рамочной антенны BNC RG...

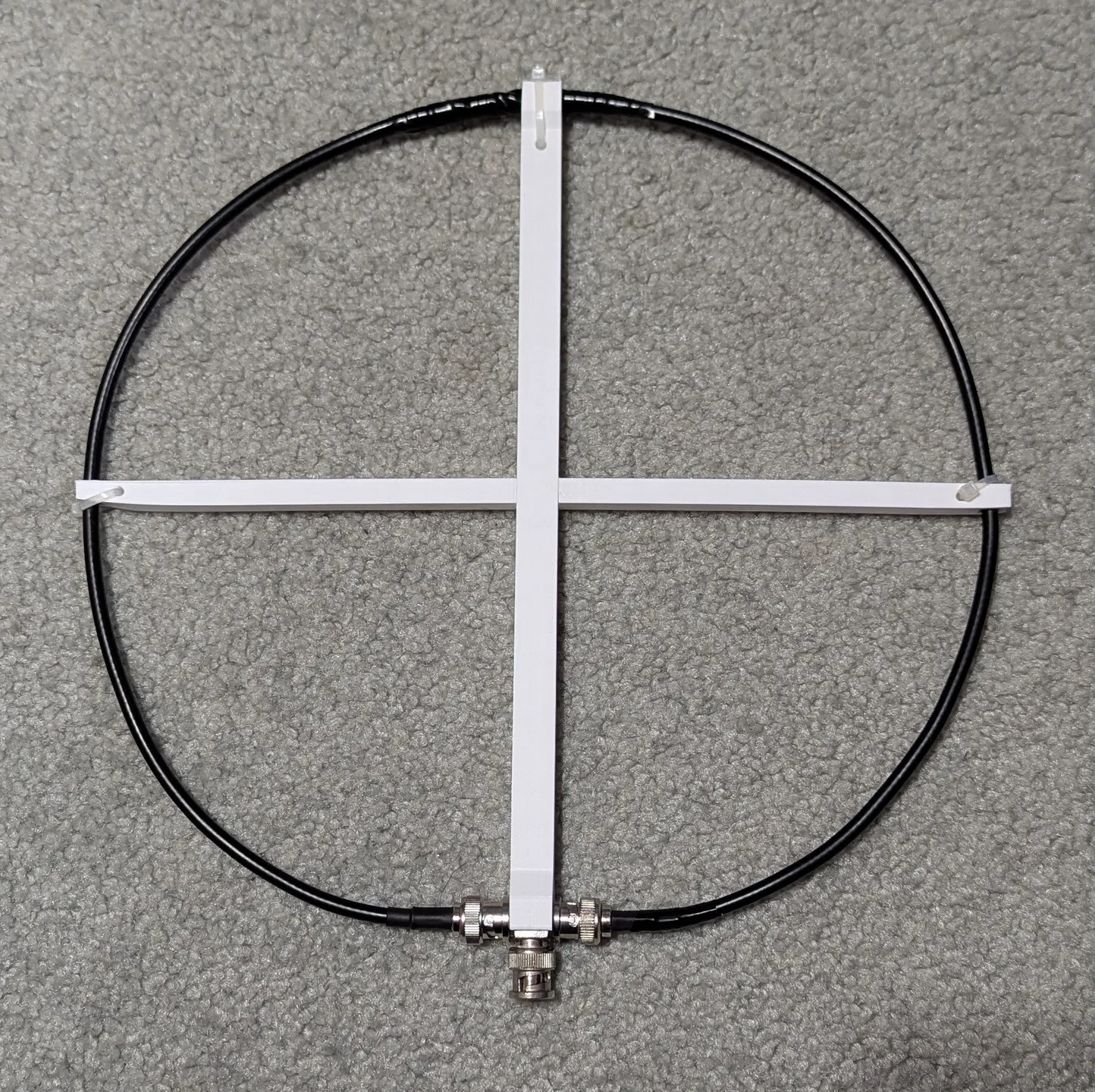

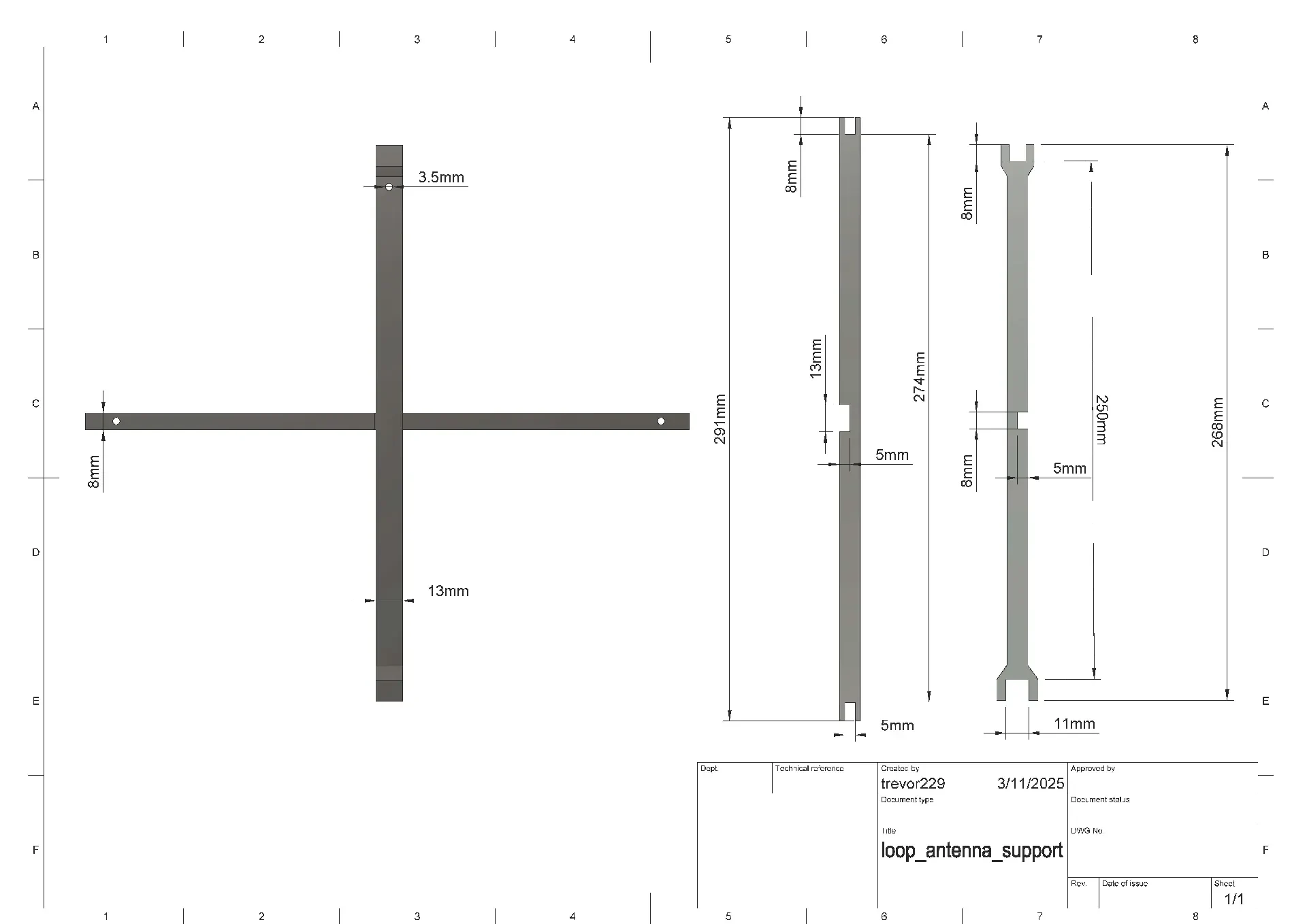

Небольшая рамка для рамочной антенны из коаксиала RG8. Судя по размерам этого видео https://www.youtube.com/watch?v=Ivr9VbSgjUU, только с разъемами BNC. Рама предназначена для его поддержки, поскольку RG8 довольно тонкий и хлипкий. Петля имеет размеры примерно 250 на 275 мм, а в нижней части рамы имеется тройник BNC, который позволяет скользить по ней и оставаться в безопасности. Также имеются отверстия для коаксиального кабеля. Чтобы собрать, просто склейте вырезанные области суперклеем.
Застегните антенну и вставьте тройник BNC в чашку внизу. Вы можете поменять тройники BNC с «папа» на «мама», удалив BNC и вытащив тройник, оставив антенну привязанной к раме.
Обе детали поместятся рядом на станине Prusa MK4 под углом 45 градусов. Однако следите за деформациями, вы можете видеть, где это произошло у меня.
