3-х элементная антенна Яги-пеленгатора для 70 см/433 МГц...

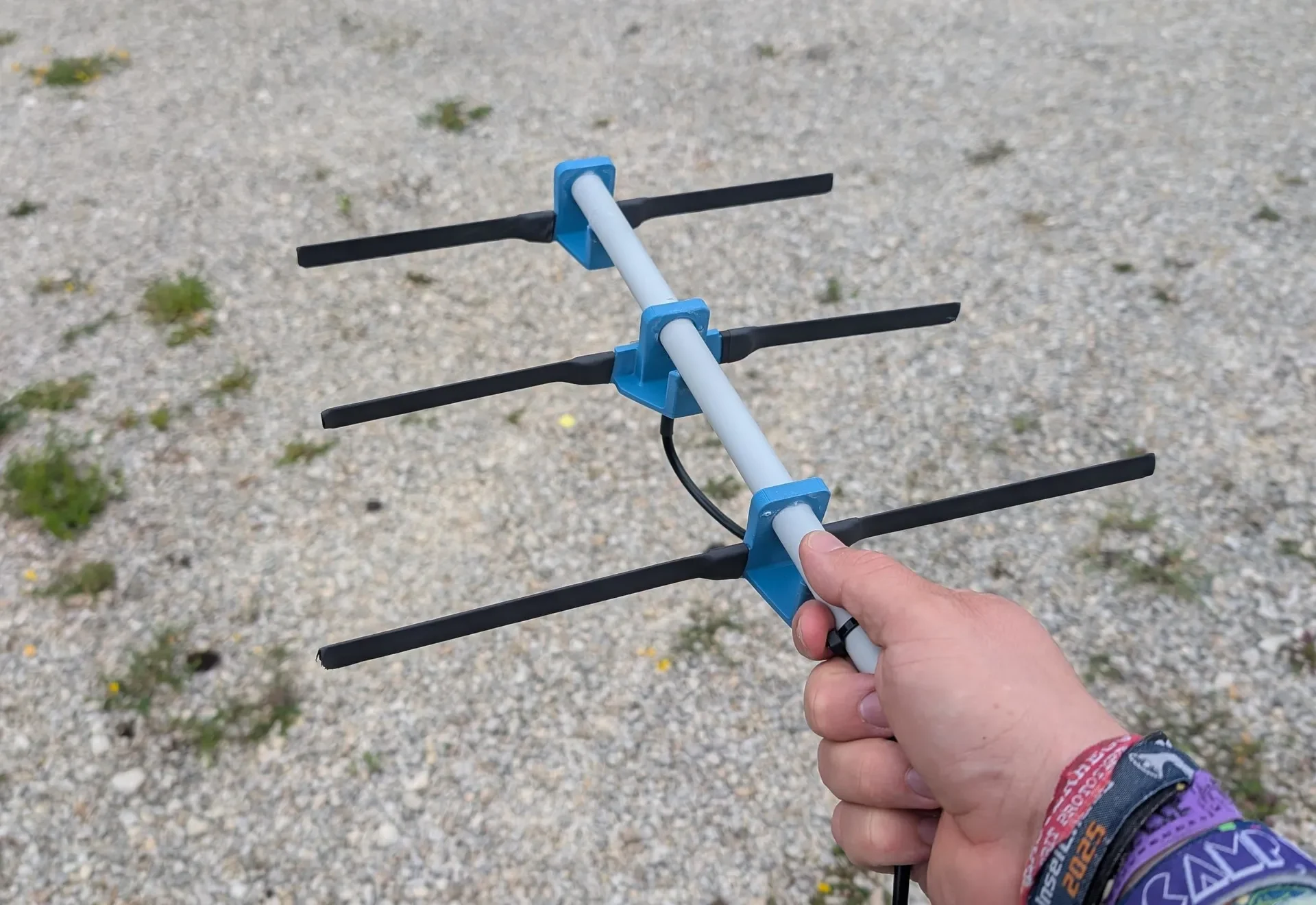

Складная 3-х элементная рулетка антенна Яги для любительской радиопеленгации

Очень хорошее соотношение F/B для облегчения пеленгации.

Идеально подходит для Draussenfuchs [1] или любительской радиопеленгации (ARDF).

Легкий вес (около 70 г, без кабеля)

Простая печать

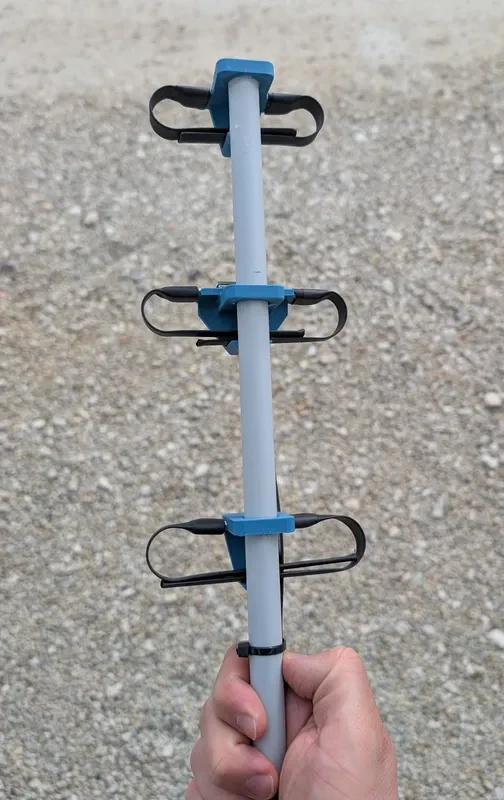

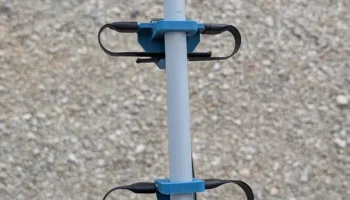

Небольшой размер упаковки в сложенном виде

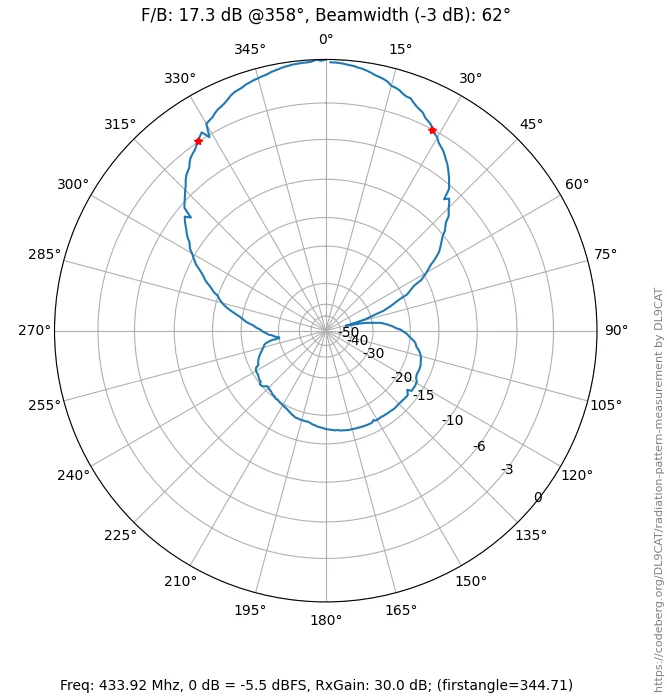

Диаграмма направленности
Размеры

Отражатель: длина 34,6 см при 0 см.

Радиатор: длина 30 см при 12 см.

Режиссер: длина 28 см @ 23 см

Необходимые детали

Пластиковая электроинсталляционная труба длиной не менее 33 см (диаметром 16 мм) в качестве стрелы

Рулетка длиной не менее 92,6 см (ширина 12 мм, например IKEA TRIXIG [2])

Термоусадочная трубка 10 см С клеем (диаметр 15 мм; вариант С платой может быть 12 мм)

Термоусадочная трубка длиной 75 см БЕЗ клея (диаметр 12 мм)

Суперклей

6 стяжек 100х2,5 мм (по желанию)

Держатели элементов, напечатанных на 3D-принтере (варианты см. ниже)

2 держателя для отражателя и директора (оба используют одну и ту же модель, поэтому распечатайте дважды)

1x держатель для радиатора

ок. Коаксиальный кабель длиной 75 см с разъемами BNC/SMA

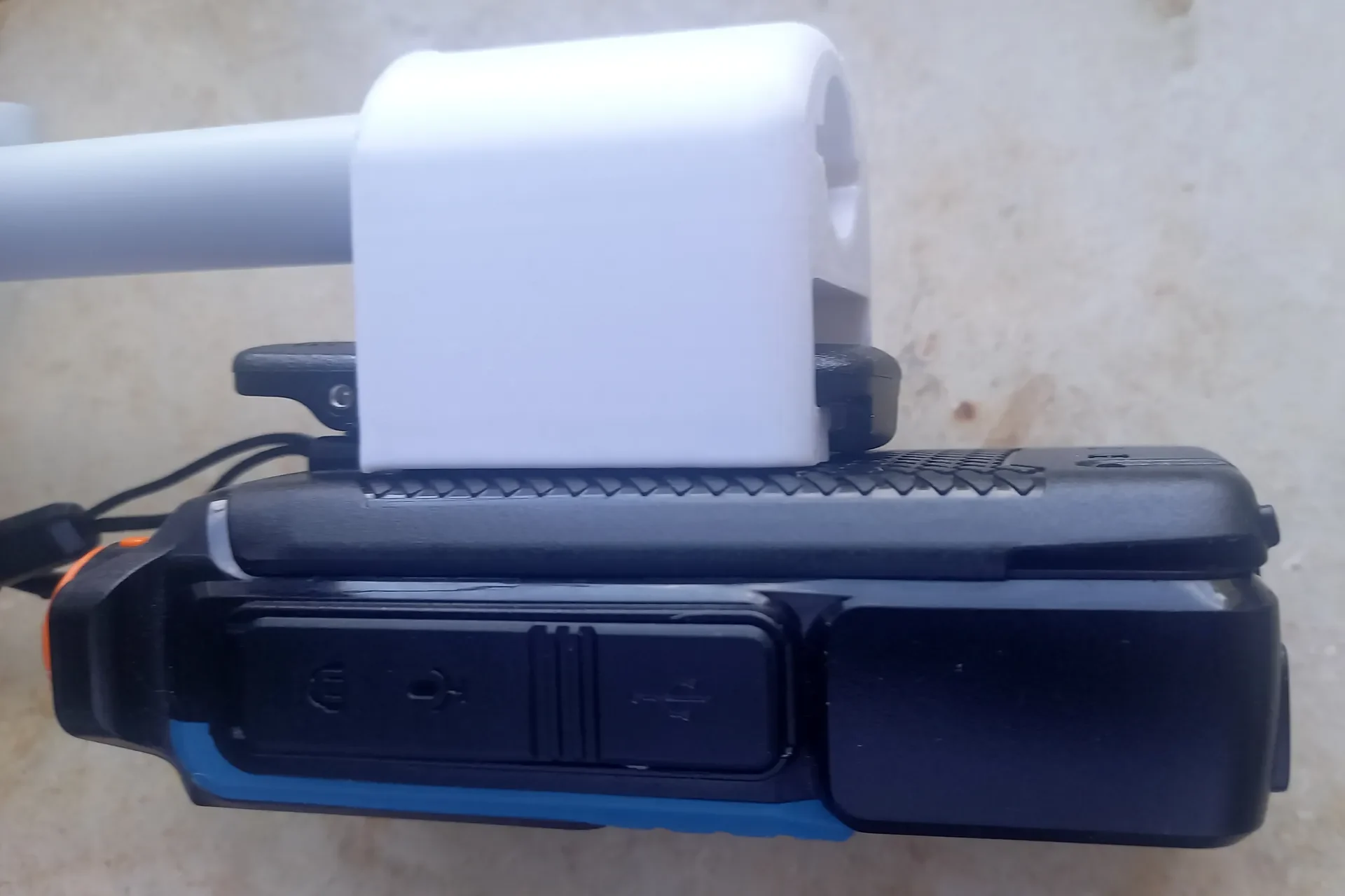

Дополнительно: держатель зажима для ремня, напечатанный на 3D-принтере, для Quansheng UV-K5/6 и K1.

Вариант с печатной платой

Для облегчения подключения кабеля печатная плата радиаторных элементов была изготовлена компанией DK4HAA для проекта draussenfuchs [1].

Загрузите гербер здесь: [3]

Если у вас нет этой платы, используйте вариант ниже.

Расстояние между обоими элементами радиатора на плате составляет 0,9 см, поэтому длина одного элемента должна быть (30-0,9)/2 = 14,55 см.

Удалите краску с измерительной ленты и аккуратно припаяйте ее к печатной плате перед сборкой других частей. Позаботьтесь о том, чтобы выровнять радиальные линии параллельно краю печатной платы и как можно более ровно прилегать к поверхности печатной платы.

Используйте 3D-файлы с именем "*WITH_PCB*", если у вас есть эта плата.

При желании вокруг печатной платы можно обернуть резиновую ленту для большей устойчивости. Поместите его туда, прежде чем приклеивать напечатанные на 3D-принтере детали на стрелу.

Вариант без печатной платы

Подключение кабеля осуществляется либо

точечная сварка (обычно используется для сварки батарей, более надежна, но менее распространена)

ИЛИ пайка (менее прочная, но доступная)

В этой версии печатная плата не используется.

Удалите всю краску с измерительной ленты в зоне контакта.

Не припаивайте коаксиальный кабель непосредственно к измерительной ленте, поместите между ними короткий гибкий провод.

Расстояние между обоими элементами радиатора составляет 0,4 см, поэтому длина одного элемента должна быть (30-0,4)/2 = 14,8 см.

Используйте 3D-файлы с именем "*WITHOUT_PCB*", если у вас нет печатной платы.

Термоусадочная трубка с клеем должна быть диаметром 15 мм, 12 мм — это слишком мало.

Файлы моделей в зависимости от точности принтера

Проталкиваемый зазор по умолчанию для рулетки составляет 0,5 мм. Обычные принтеры с соплами 0,4 мм смогут напечатать это без проблем.

Для более точных принтеров с большими соплами также доступны для скачивания файлы моделей диаметром 1,75 мм. Выберите этот вариант, если вы не можете протолкнуть рулетку через зазоры.

Примечания по сборке:

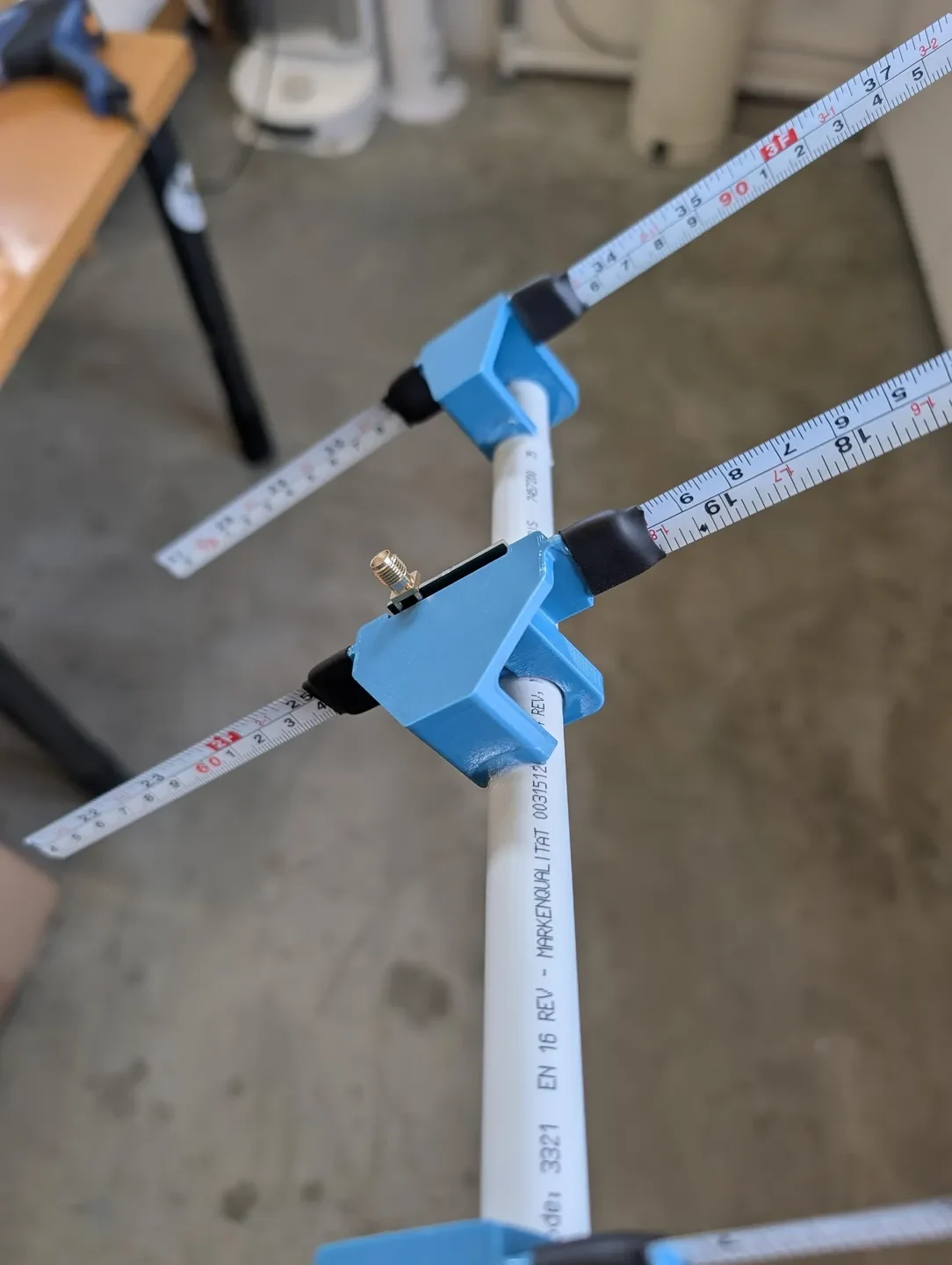

Протолкните детали рулетки через напечатанные на 3D-принтере держатели и аккуратно отцентрируйте их.

Наденьте полоски термоусадочной трубки С клеем на ребра, чтобы рулетка удерживалась на месте.

Используйте суперклей (и стяжки), чтобы закрепить напечатанные элементы на штанге. Перед приклеиванием проверьте правильность положения как минимум дважды.

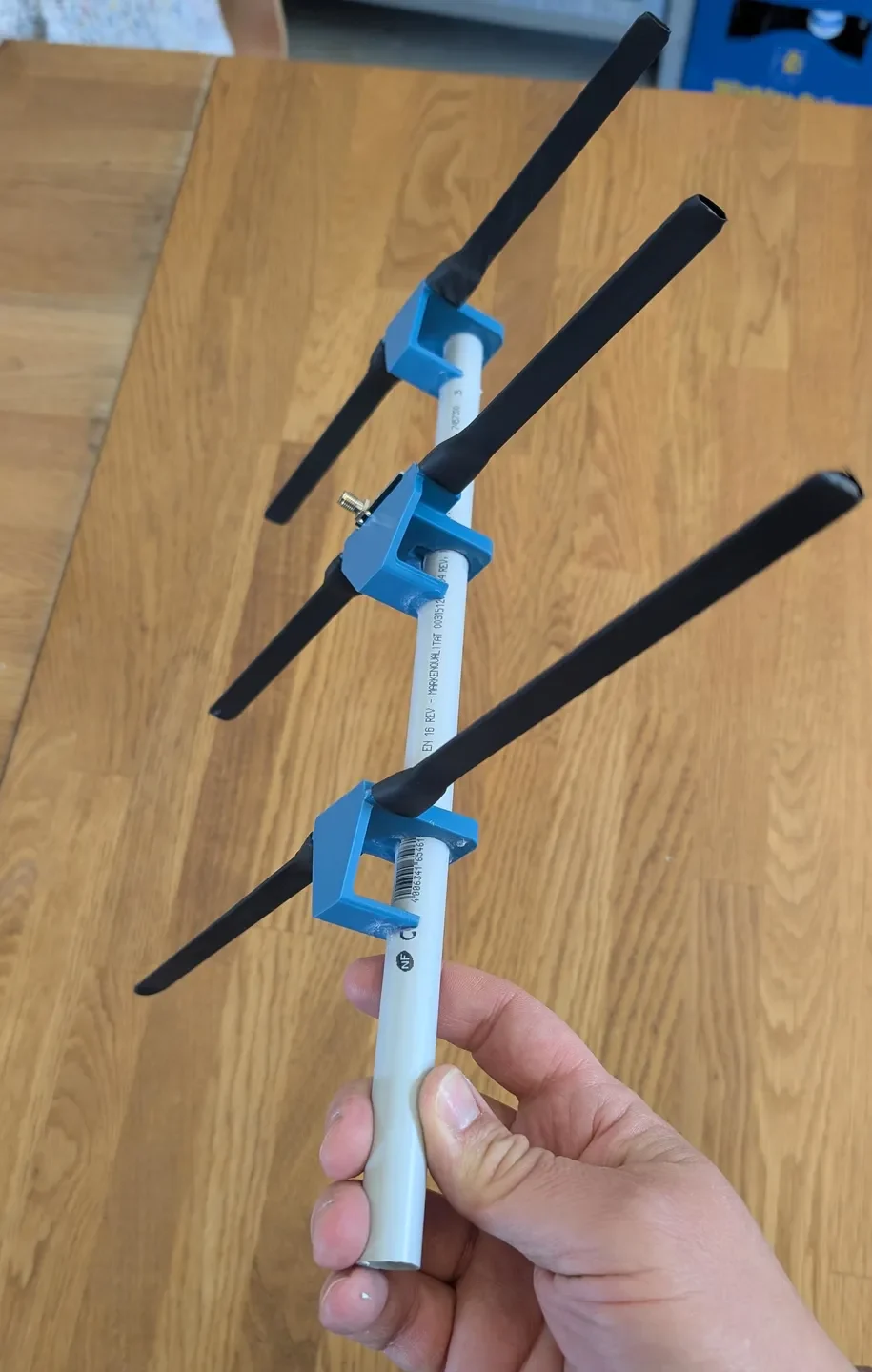

Закройте (хотя бы внешние края) рулетки термоусадочной трубкой БЕЗ клея.

Подключить кабель

Удачи и поделитесь своими результатами!
