Крепление антенны Wi-Fi, магнитное.

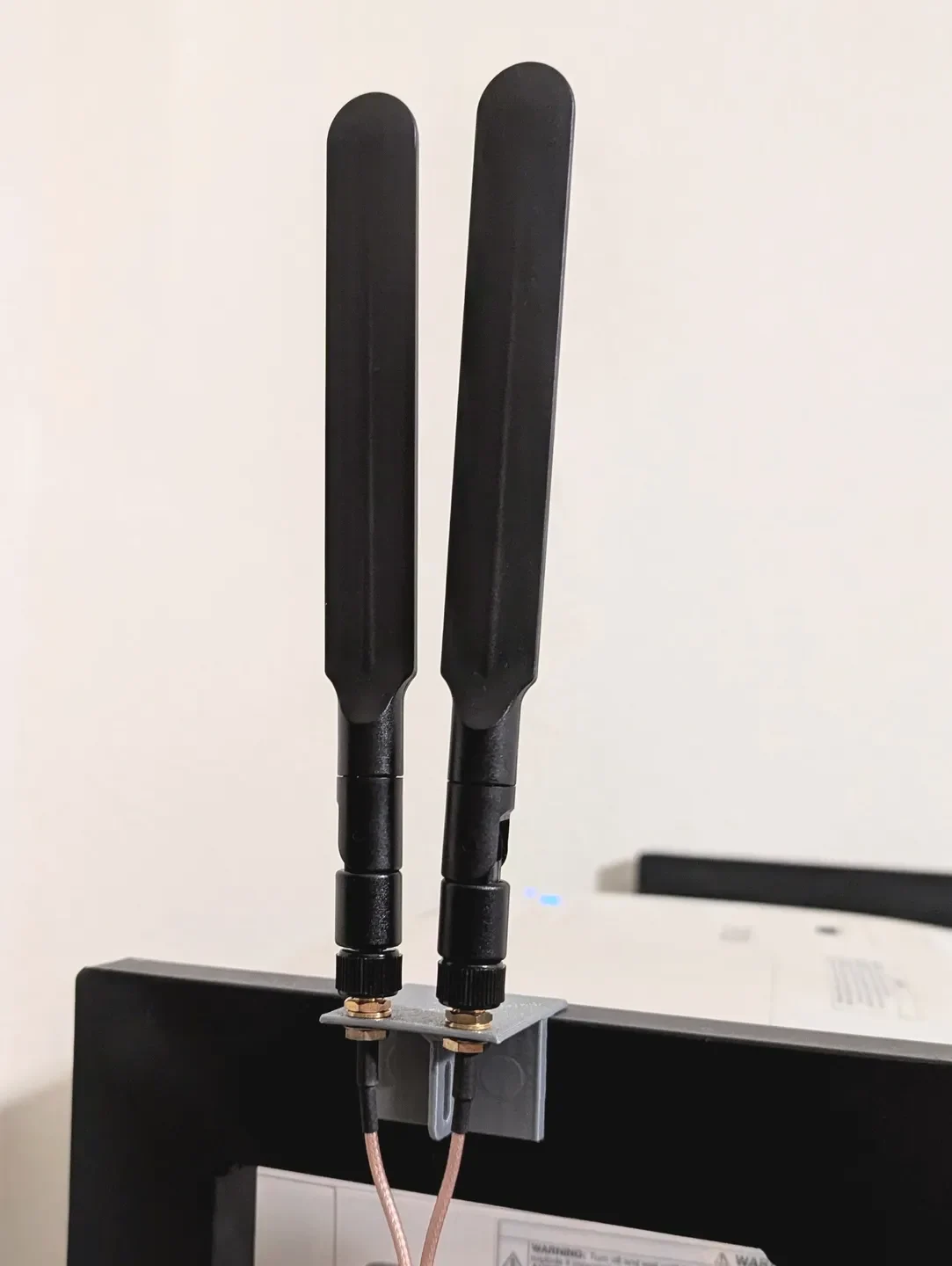

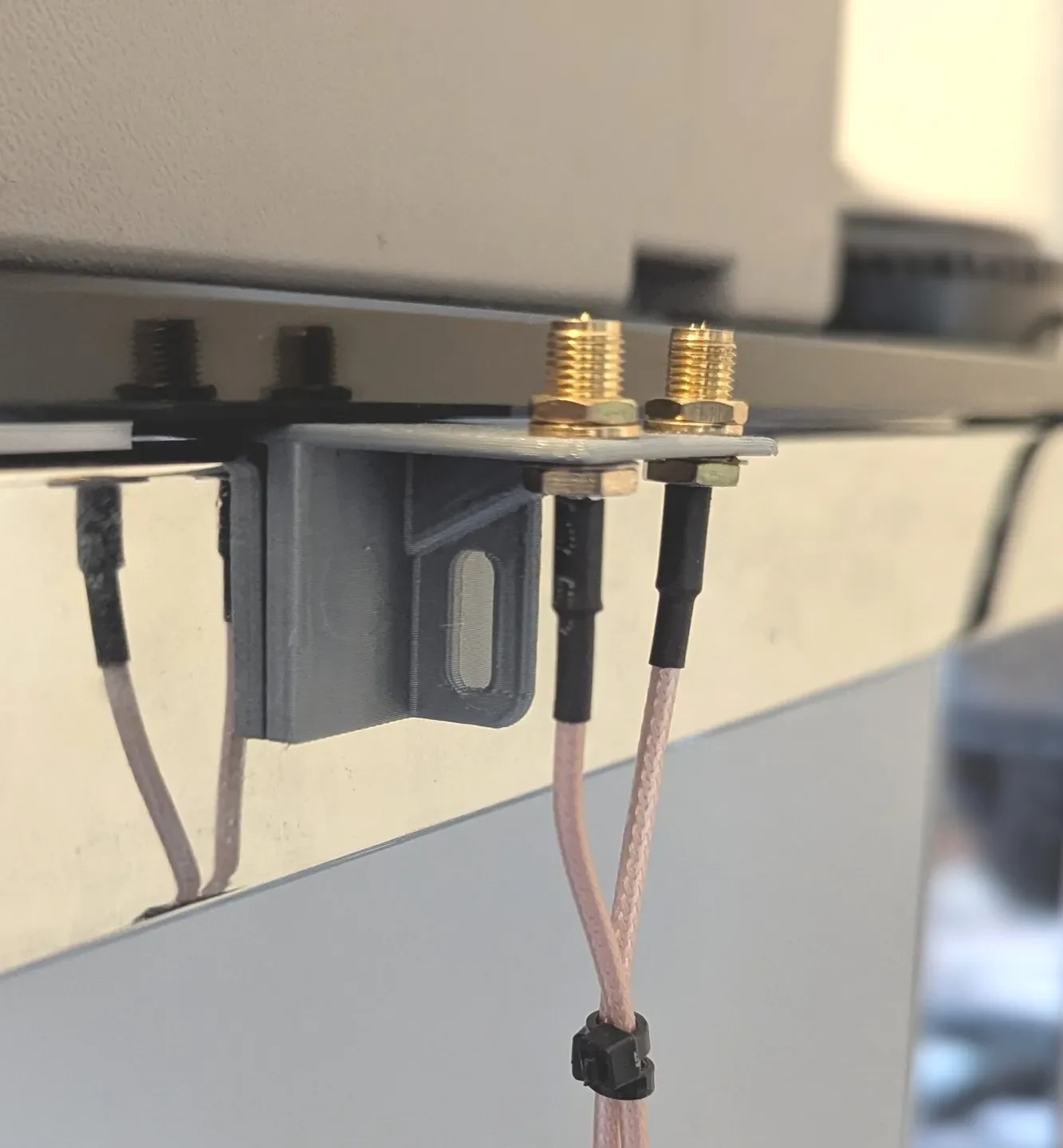

Это простое магнитное крепление, позволяющее закрепить 2 антенны на магнитной поверхности. Крепление имеет Т-образную форму, чтобы предотвратить его наклон или скольжение по поверхности, на которой оно установлено (см. изображения).

Необходимые детали
2 кабеля RP-SMA «папа-гнездо», на женской стороне имеется гайка для крепления на панели.

2 магнита 3х8мм (реальные размеры магнитов ~2,6х8мм)

Настройки печати

Стены: 2 петли

Верхняя/нижняя оболочка: 3 слоя

Заполнение: 15%

Материал: Любой (я использовал PETG)

Поддерживается: нет (используйте ориентацию в файлах моделей, печатайте в виде перевернутой буквы «Т»)

Сборка

Приклеиваем магниты, я использовал эпоксидную смолу (выбор клея зависит от материала).
Затяните гнездовые кабели RP-SMA в монтажных отверстиях.

Часто задаваемые вопросы
Это пластик, я думал антеннам нужна земляная пластина?
Краткий ответ: нет, для большинства распространенных антенн Wi-Fi не требуется заземляющая пластина. Стандартные антенны с черным стержнем являются дипольными и не требуют заземления. Большинству антенн с более высоким коэффициентом усиления, таких как панели или Yagi, также не требуется земляной слой. Многие люди путают обычные антенны Wi-Fi с «Резиновыми уточками», антеннами раций. Резиновые уточки являются монополями и требуют заземления, но я никогда не видел монопольную антенну Wi-Fi.
