Нагрузочная катушка для вертикальной антенны со скользящи...

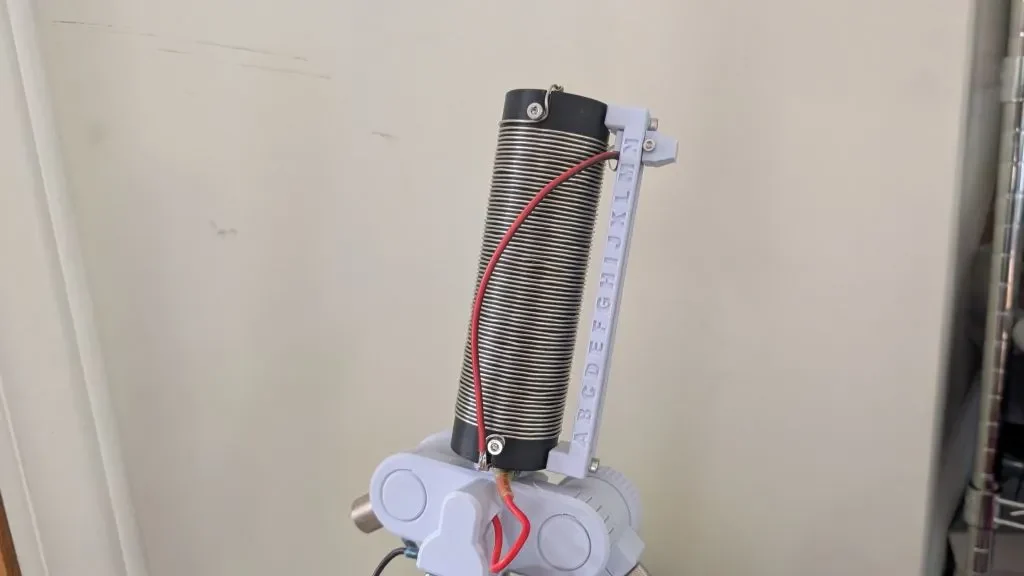

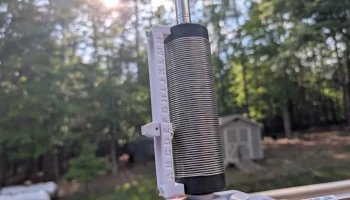

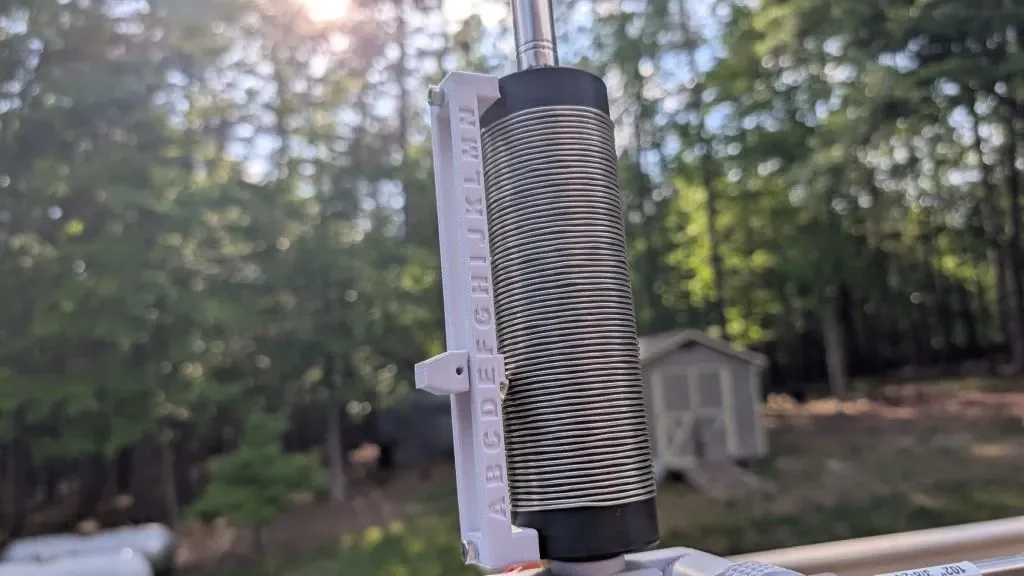

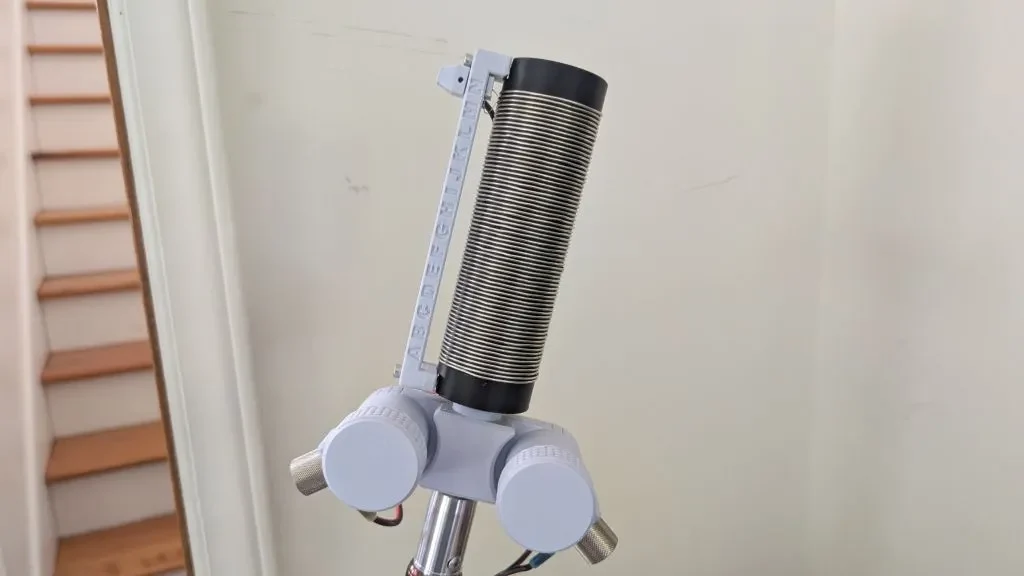

Я построил эту катушку, чтобы расширить зону действия поднятой вертикальной антенны. Для настройки я использовал «мост» со скользящим контактом. На перемычке нанесены буквы, помогающие документировать расположение контакта для заданного хлыста и частоты.

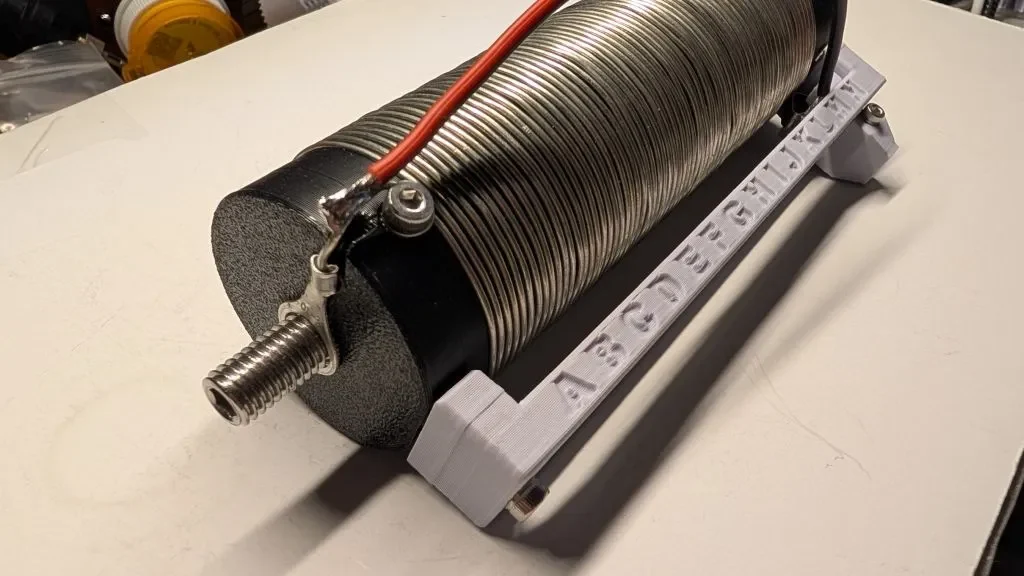

Катушка была изготовлена из луженой меди толщиной 16AWG, длина кабеля чуть меньше 40 футов.
Скользящий контакт представляет собой контакт аккумулятора Keystone 5231.
На обоих концах использованы термовставки М10. Позднее внизу был вкручен установочный винт М10 (шестигранник). Винт с внутренним шестигранником M10 был таким: https://www.amazon.com/dp/B0D8TCWYSS
Для крепежных винтов катушки и винтов моста ползуна были установлены тепловые вставки М4.

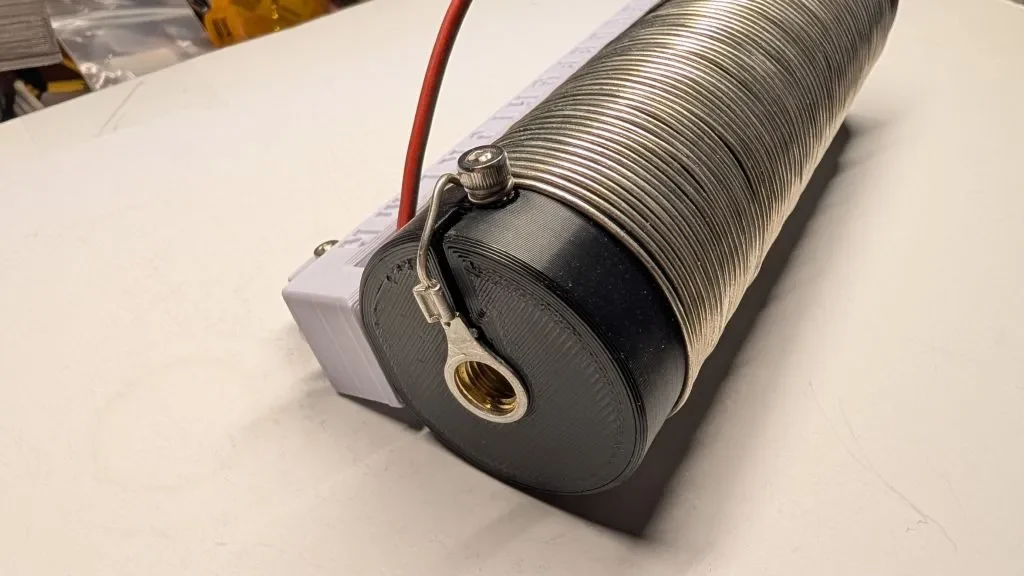

Концы катушки были обжаты к кольцевым клеммам M10 (3/8 дюйма).
Если вы хотите использовать эту конструкцию с хлыстом с резьбой 3/8-24, вам понадобится адаптер для резьбы M10x1,5.

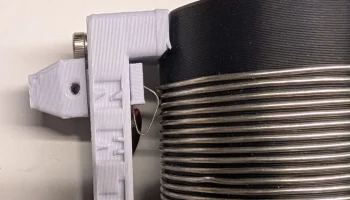

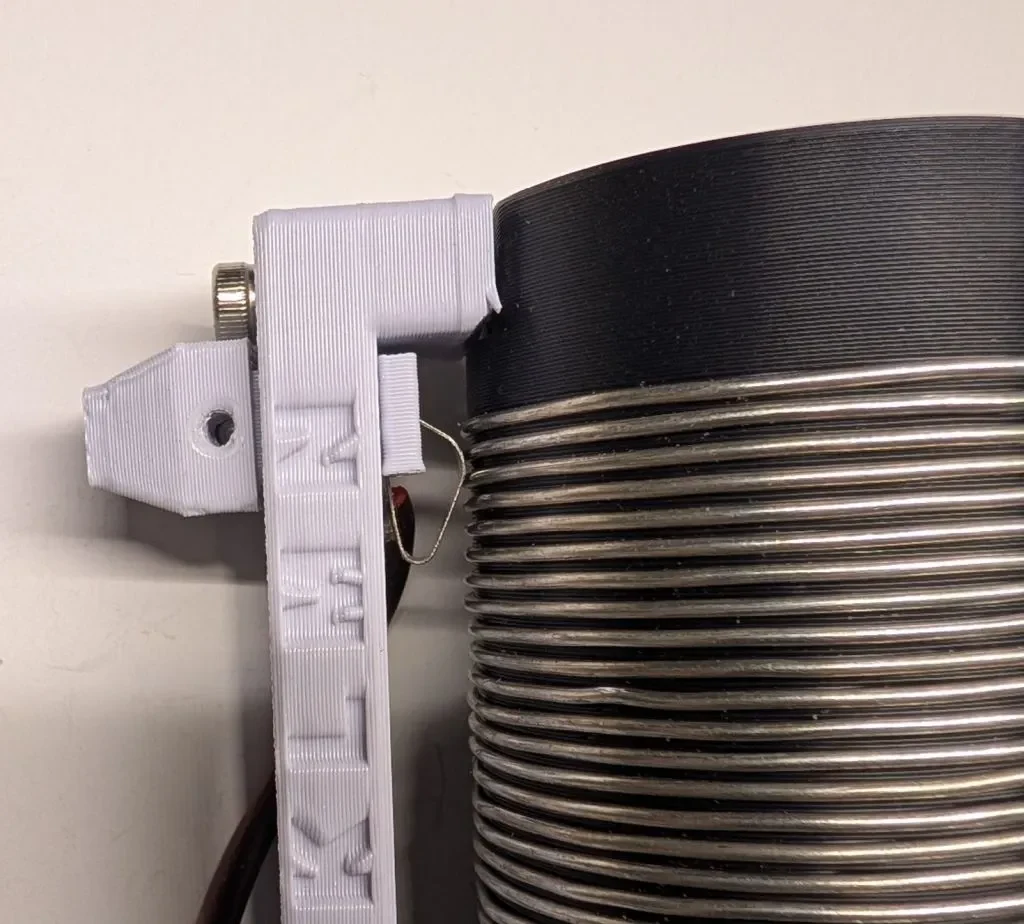

Контактный ползунок состоит из двух частей: корпуса и колпачка. Контакт аккумулятора вставляется в паз на корпусе и фиксируется винтом с головкой M2,5. Корпус и крышка соединяются винтом с головкой М3. К контакту аккумулятора и нижней части катушки возле кольце��ой клеммы припаивается провод.
Калькулятор индуктивности показывает, что оно должно быть около 70 микрогенри. 66 витков проводника диаметром 1,4 мм на участке диаметром 50 мм образуют пролет 135 мм. На проводе видна небольшая рябь, поскольку он был переработан из более ранней тестовой сборки.
Чрезвычайно важно, чтобы при намотке проволока оставалась под натяжением. Я предлагаю вставить «анкерные» винты перед началом и закрепить провод к одному в начале, а к другому в конце процесса наматывания. Для достижения успеха необходима приличная сила хвата, вы действительно не хотите ее упускать!
Я печатал из ASA для обеспечения термостойкости и устойчивости к ультрафиолетовому излучению. Я рекомендую минимальную толщину стенок/верха/дна 3 мм для крепления нагревательных вставок и общей прочности. Я использовал сопло диаметром 0,6 мм, поэтому количество стенок у меня было меньше, чем у того, кто использовал сопло 0,4 мм. Для меня слой толщиной 0,3 мм обеспечил достаточную четкость для успешного построения. Слой толщиной 0,2 мм, вероятно, даст еще лучшую четкость извилистой дорожки.

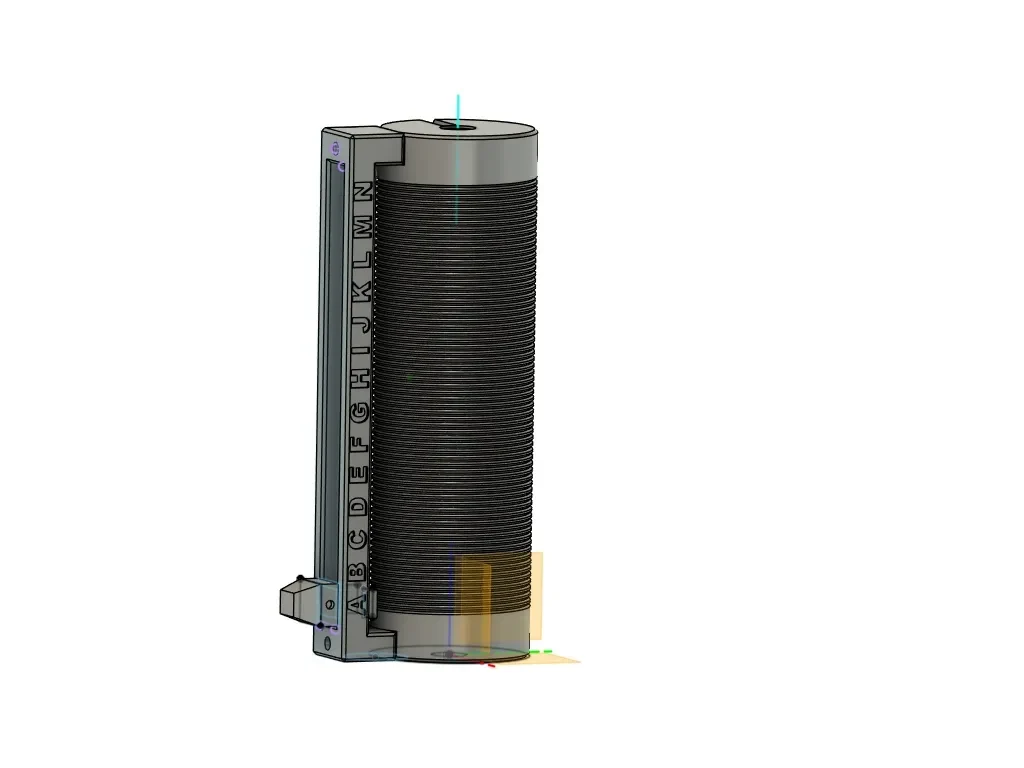

Исходные файлы Fusion 360 и файлы .STEP были предоставлены вместе с файлами .STL.
Первоначальный тест можно увидеть здесь: https://www.worldwidedx.com/threads/tested-a-portable-elevated-v-today.271117/post-871544.

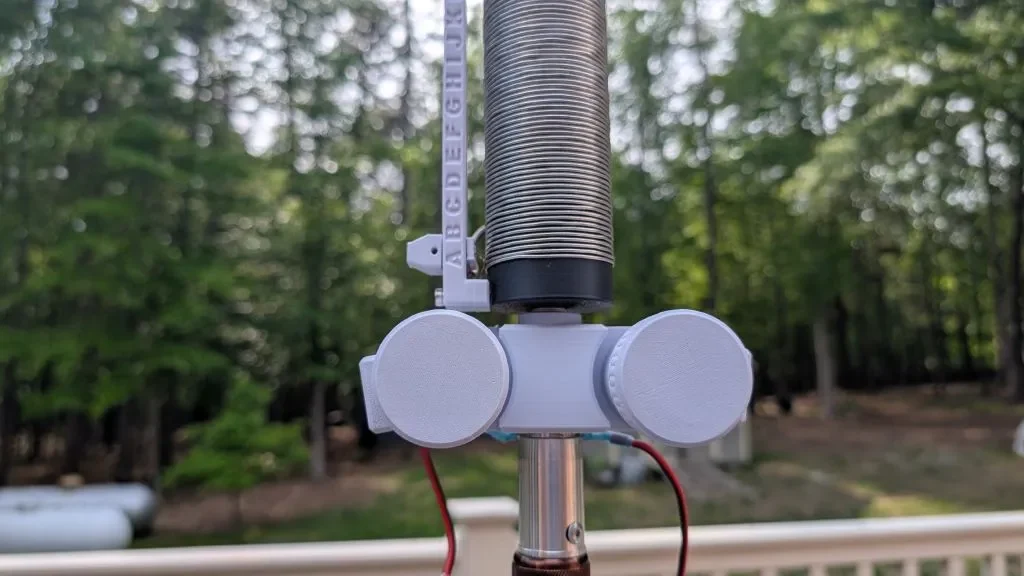

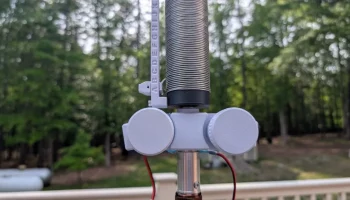

Антенна была основана на этом основании на вершине столба:
