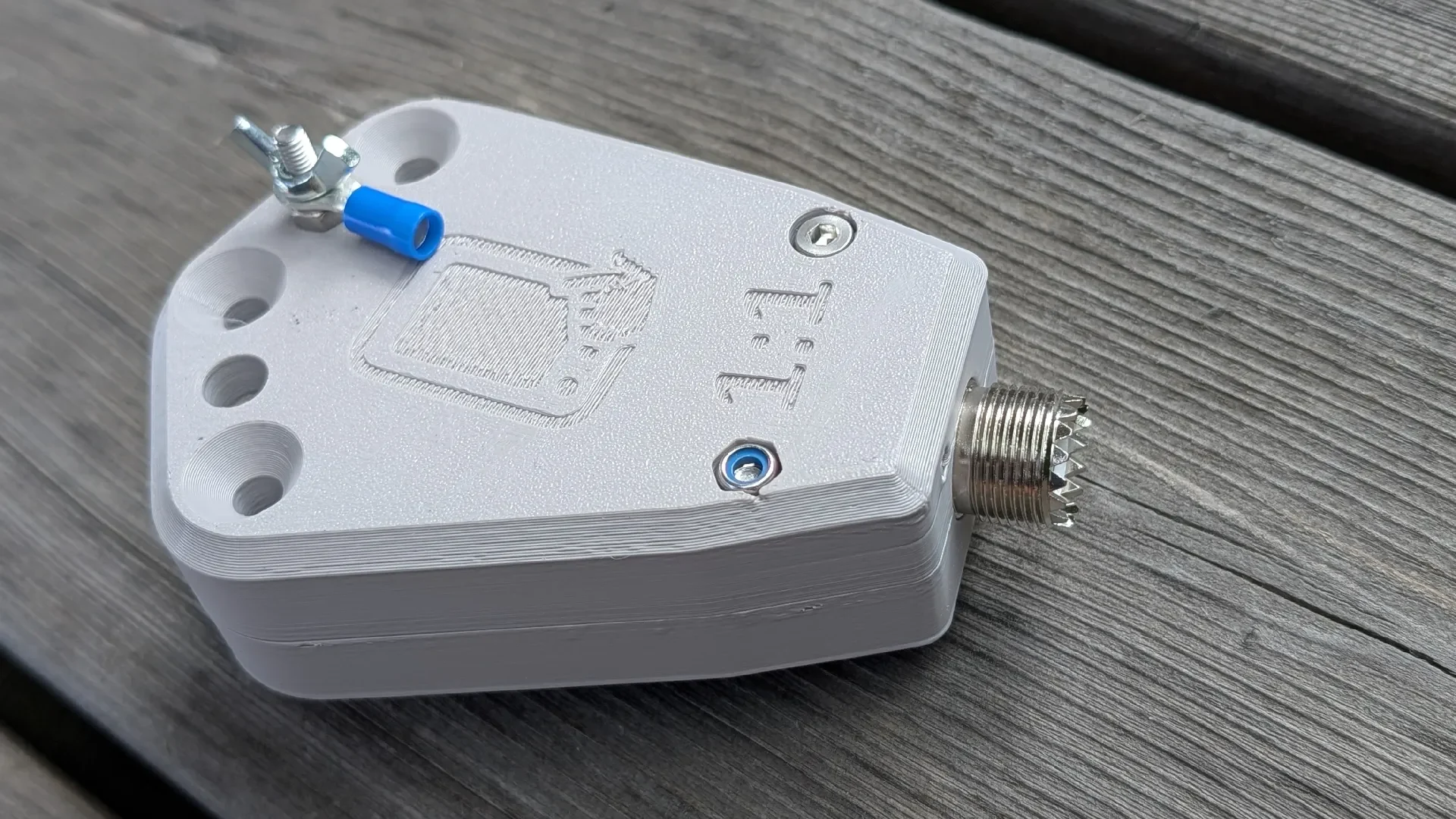

Балун для наружной антенны мощностью 100 Вт...
спецификация
2 печатные детали (обе стороны одинаковые), тип выбирайте по маркировке 1:1 или 1:4
1х — Ферритовый БН-43-7051 с 2х тремя витками витого проводника/пара
1x — коаксиальный разъем УВЧ, розетка (SO-239) с 4 отверстиями для фланцевого монтажа на панели
1x — M3 x 10 мм, шестигранная головка
1x — контргайка M3
2x — M4 x 25 мм, шестигранная головка
2x — M4 x 35 мм, шестигранная головка
6x — контргайка М4
2x — барашковая гайка M4
1x — кабельная проушина M3
2x — кабельная проушина M4
60см — из спаренных проводов 0,5мм^2
Как собрать

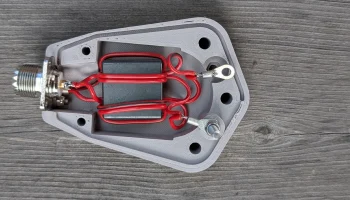

намотать по три витка витыми парами проводов (или витым эмалированным проводом) в каждое отверстие двухдырочной жилы

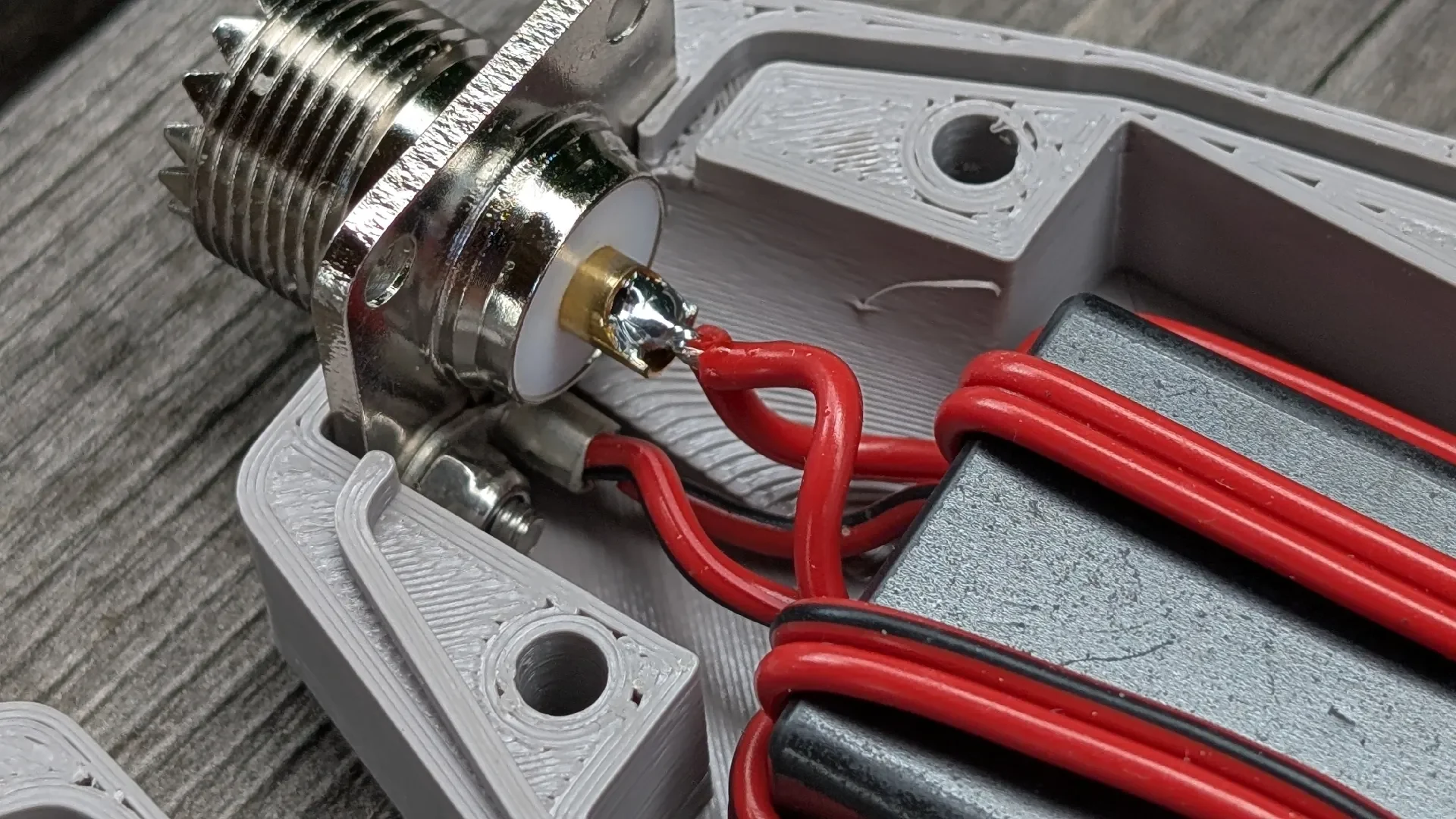

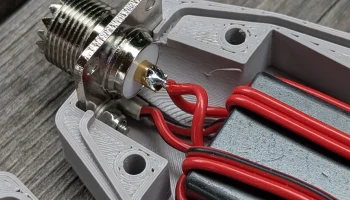

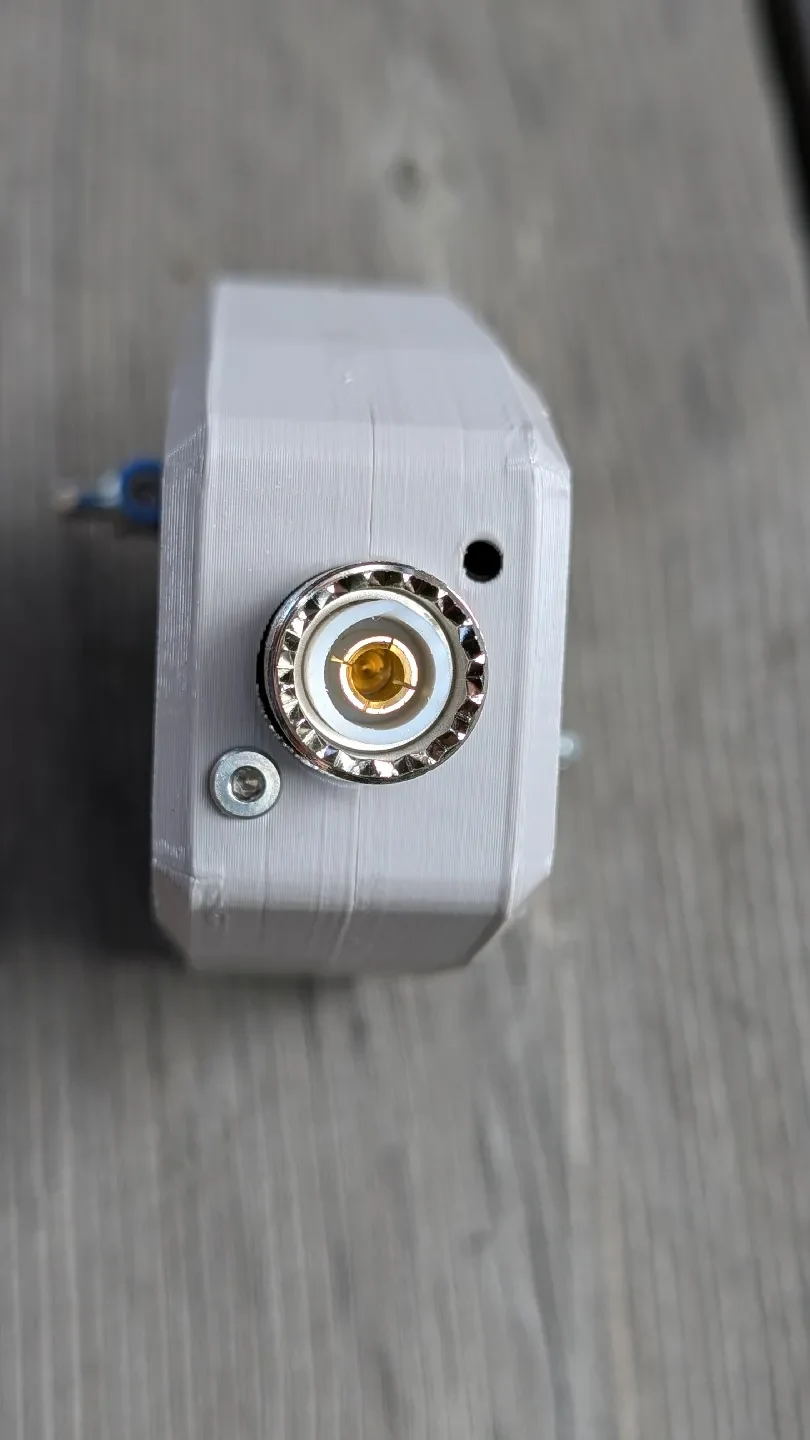

вкрутите разъем SO-239 в пластиковую часть винтом М3 х 10 мм и под контргайку поместите ушко кабеля М3 (отверстие во второй пластиковой части остается свободным для слива конденсата)

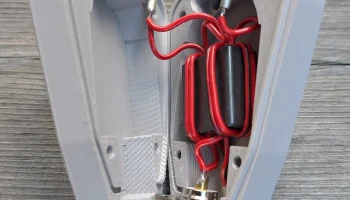

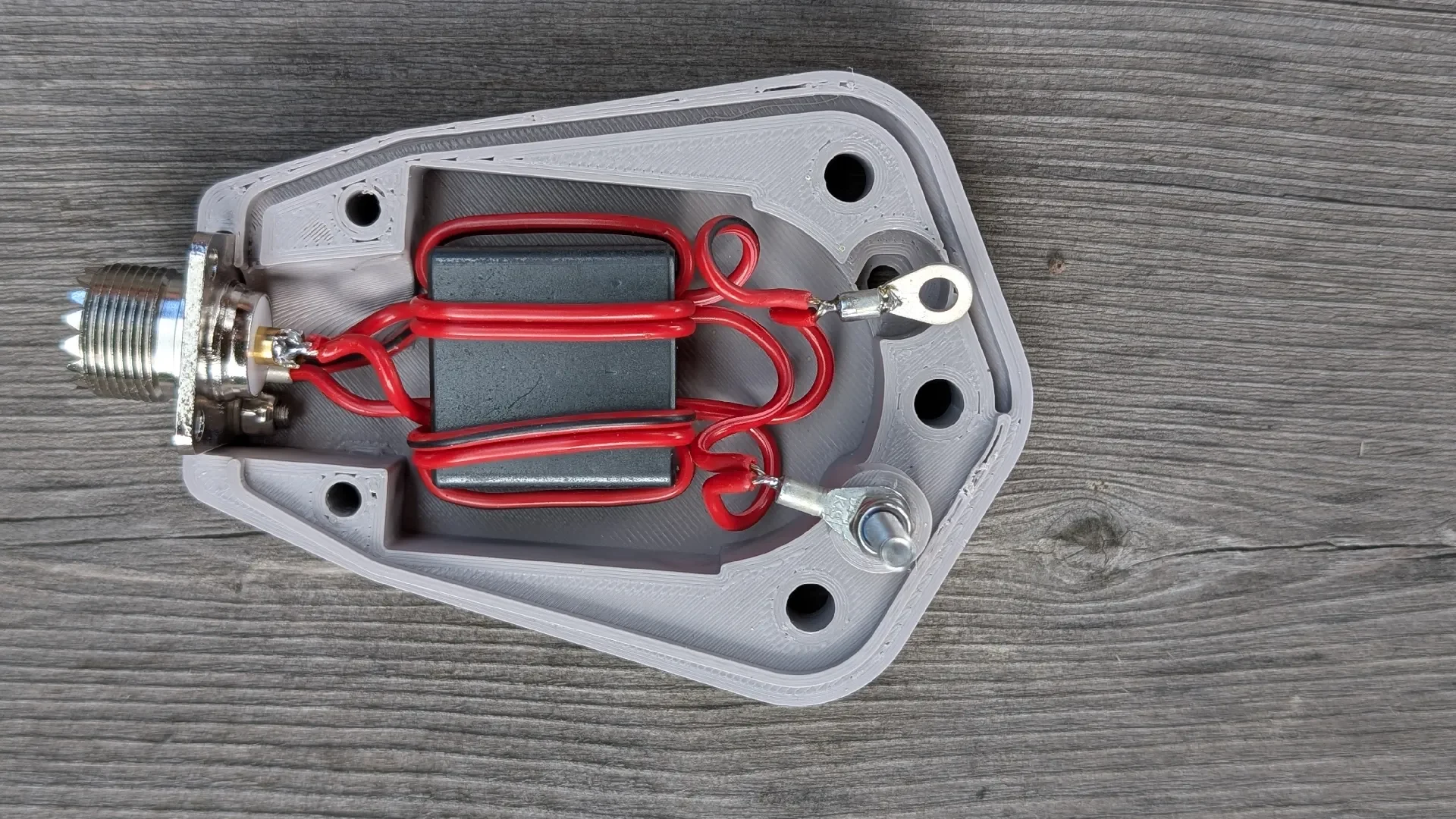

на нижней части трансформатора соединить обе пары параллельно и два получившихся конца соединить с разъемом СО-239 (центр и ушко кабеля М3)
в верхней части трансформатора соедините обе обмотки параллельно для соотношени�� 1:1 (или последовательно для соотношения 1:4) и соедините кабельные проушины М4 с двумя получившимися концами.
вставьте винт M4 x 35 мм в верхнее отверстие пластиковой детали и кабельную проушину M4 под контргайку.
та же процедура применима и ко второй пластиковой детали.

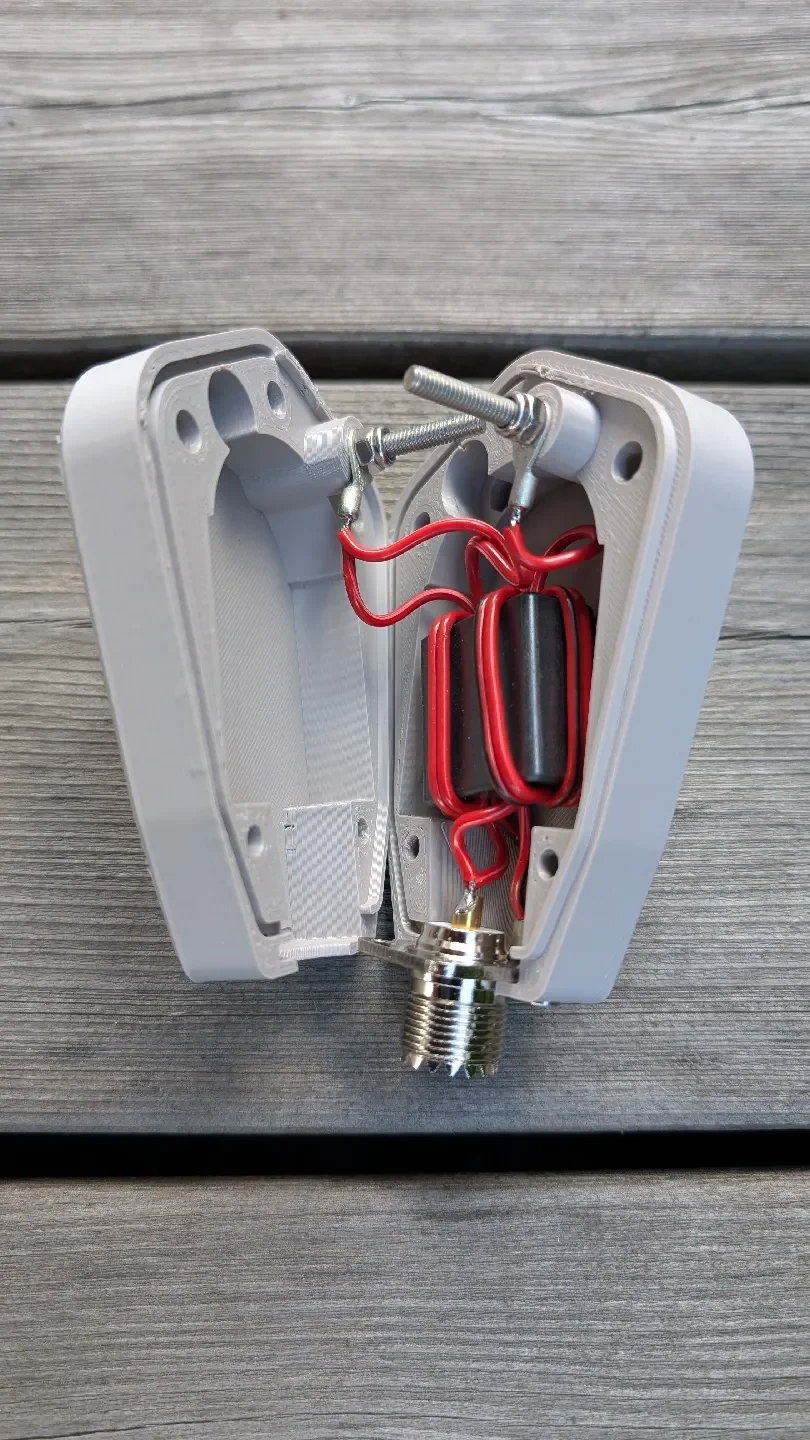

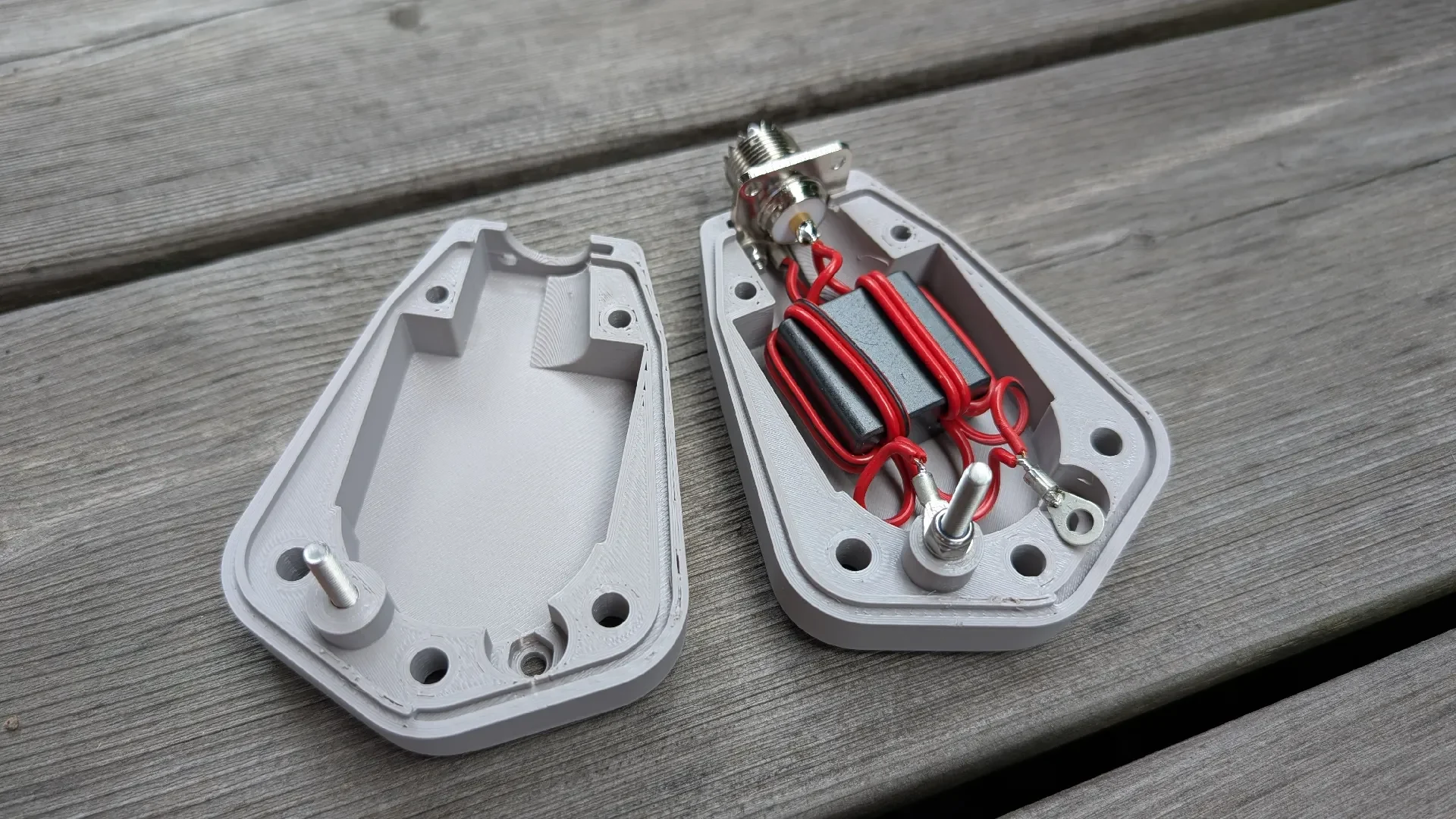

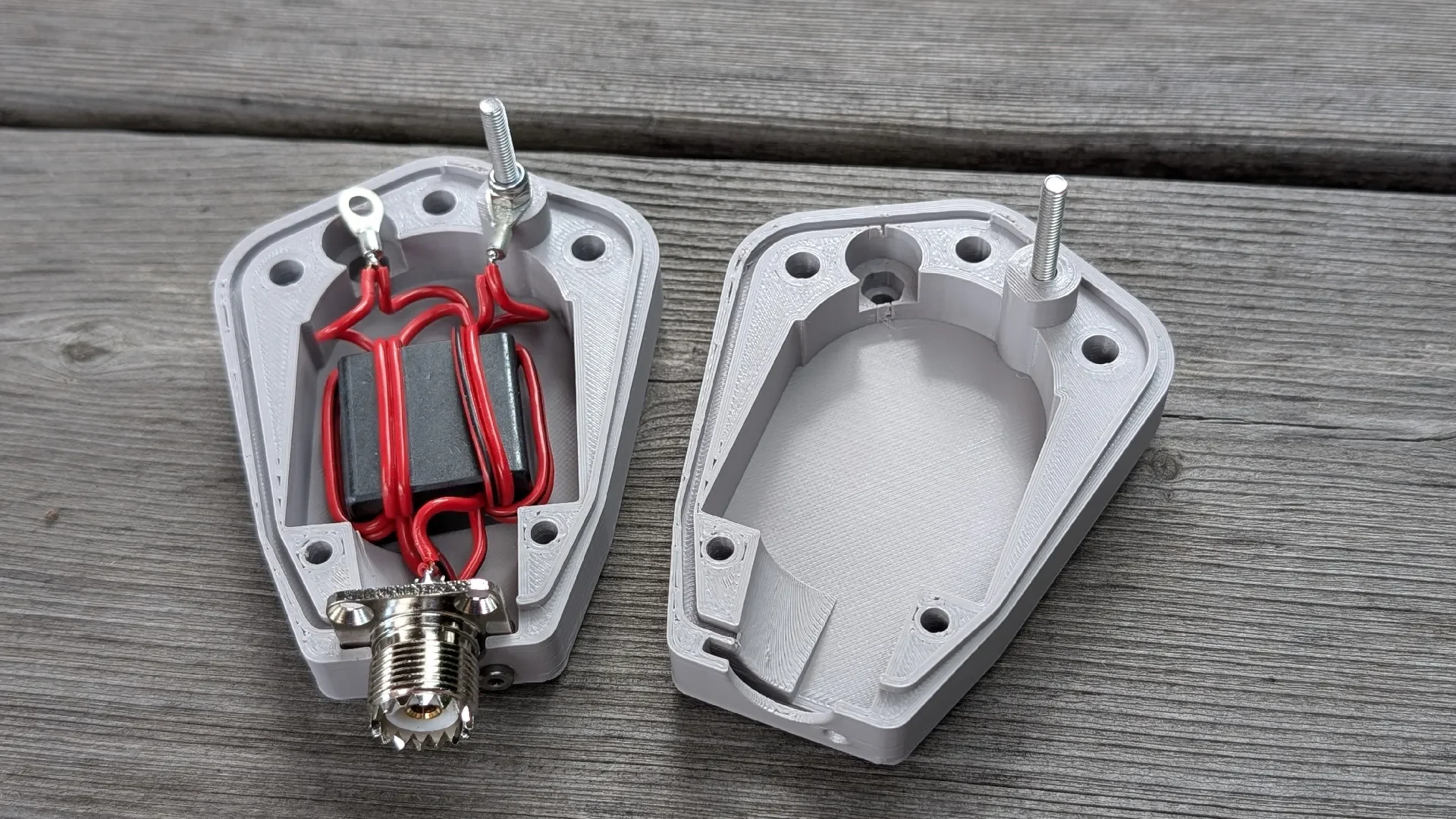

теперь кладем обе пластиковые детали друг на друга (перед соединением можно загерметизировать стык небольшим количеством силиконового герметика, что сделает всю деталь герметичной) и закрепите два выступающих винта (каждый с другой стороны) двумя контргайками — на них выйдут еще две барашковые гайки для соединения диполя
затем затяните нижнюю часть двумя винтами M4 x 25 мм и закрепите контргайками M4.

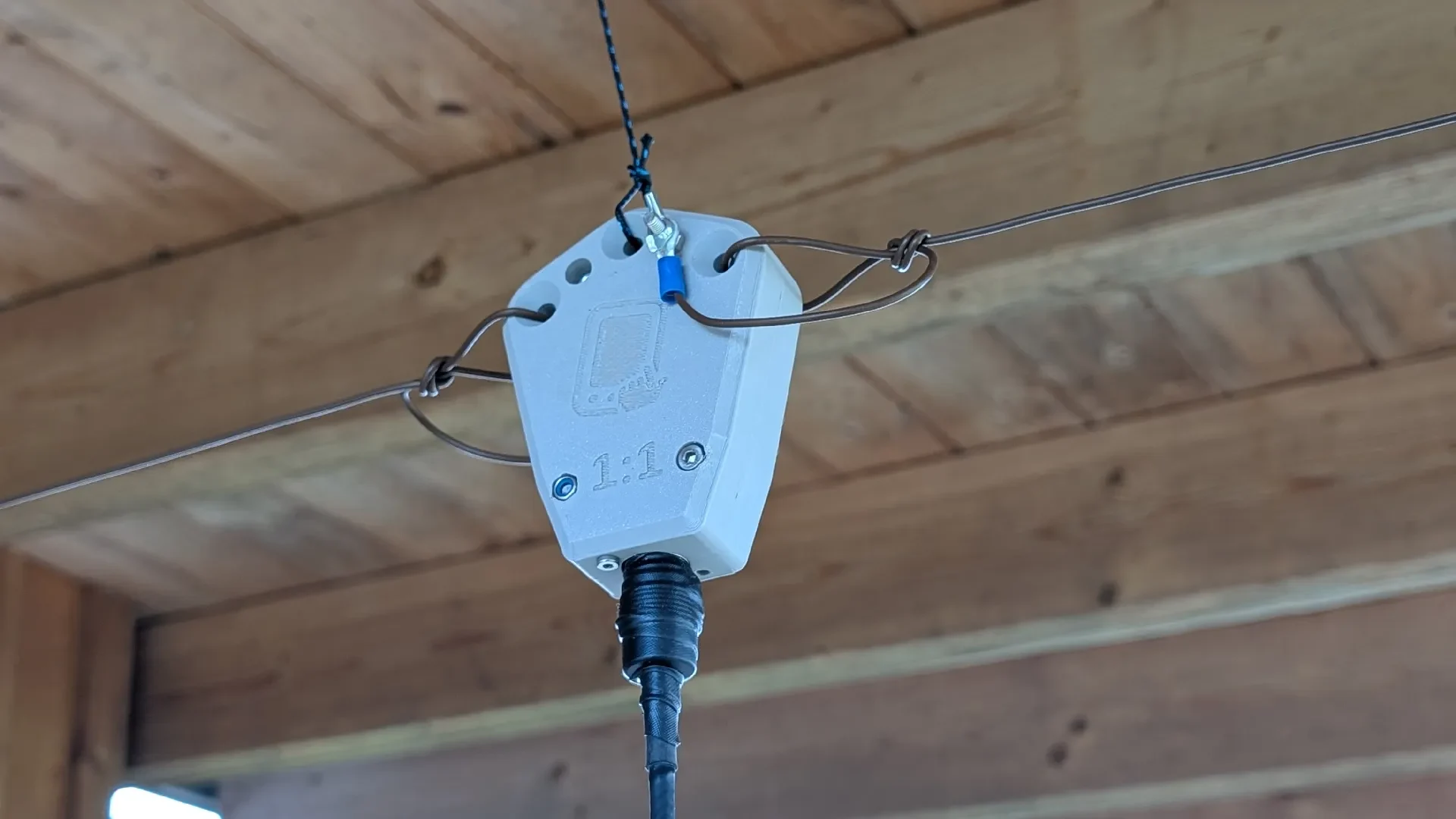

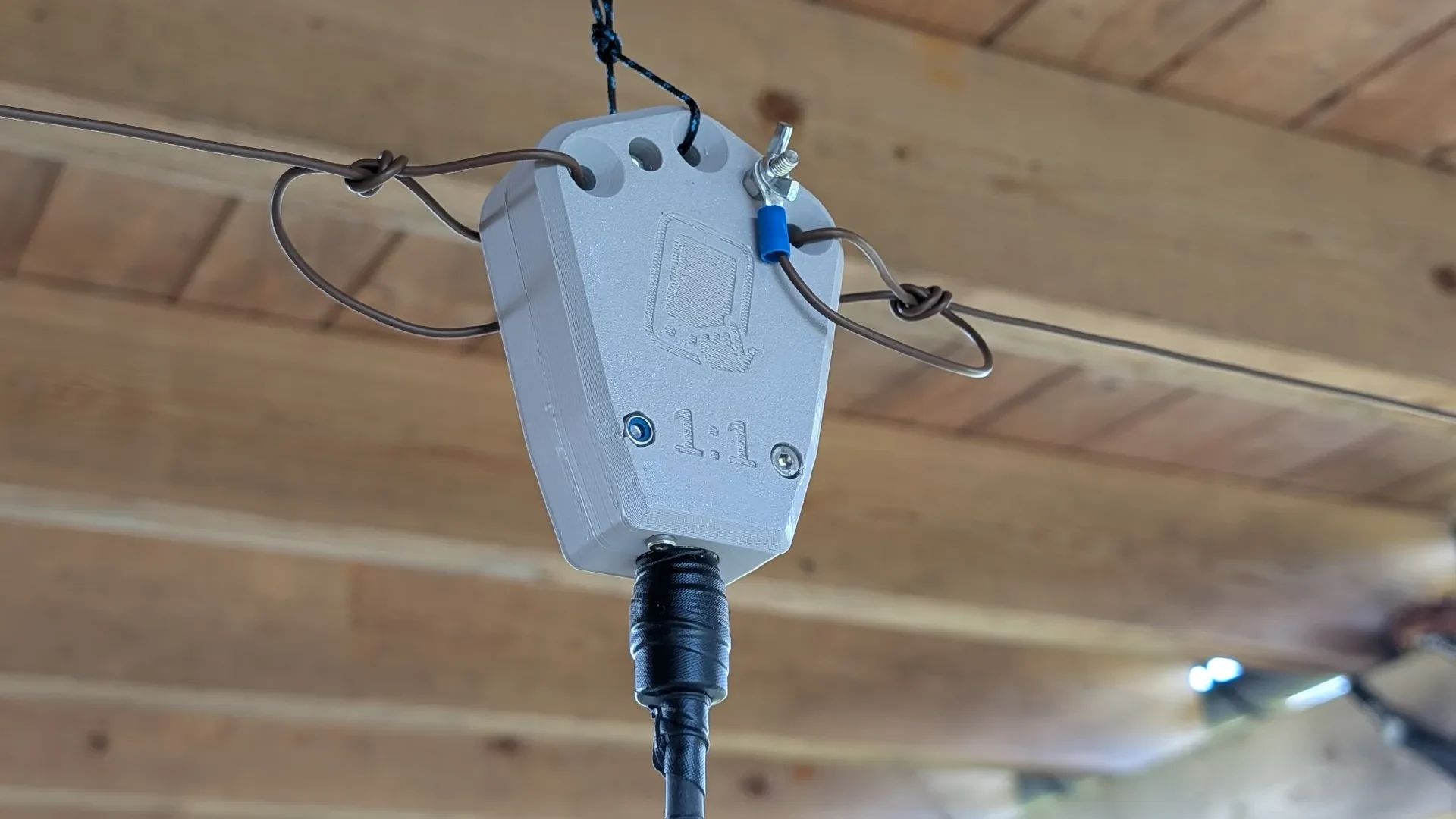

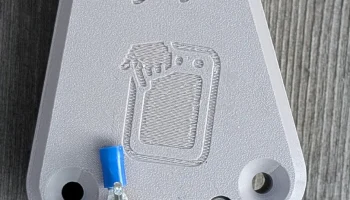

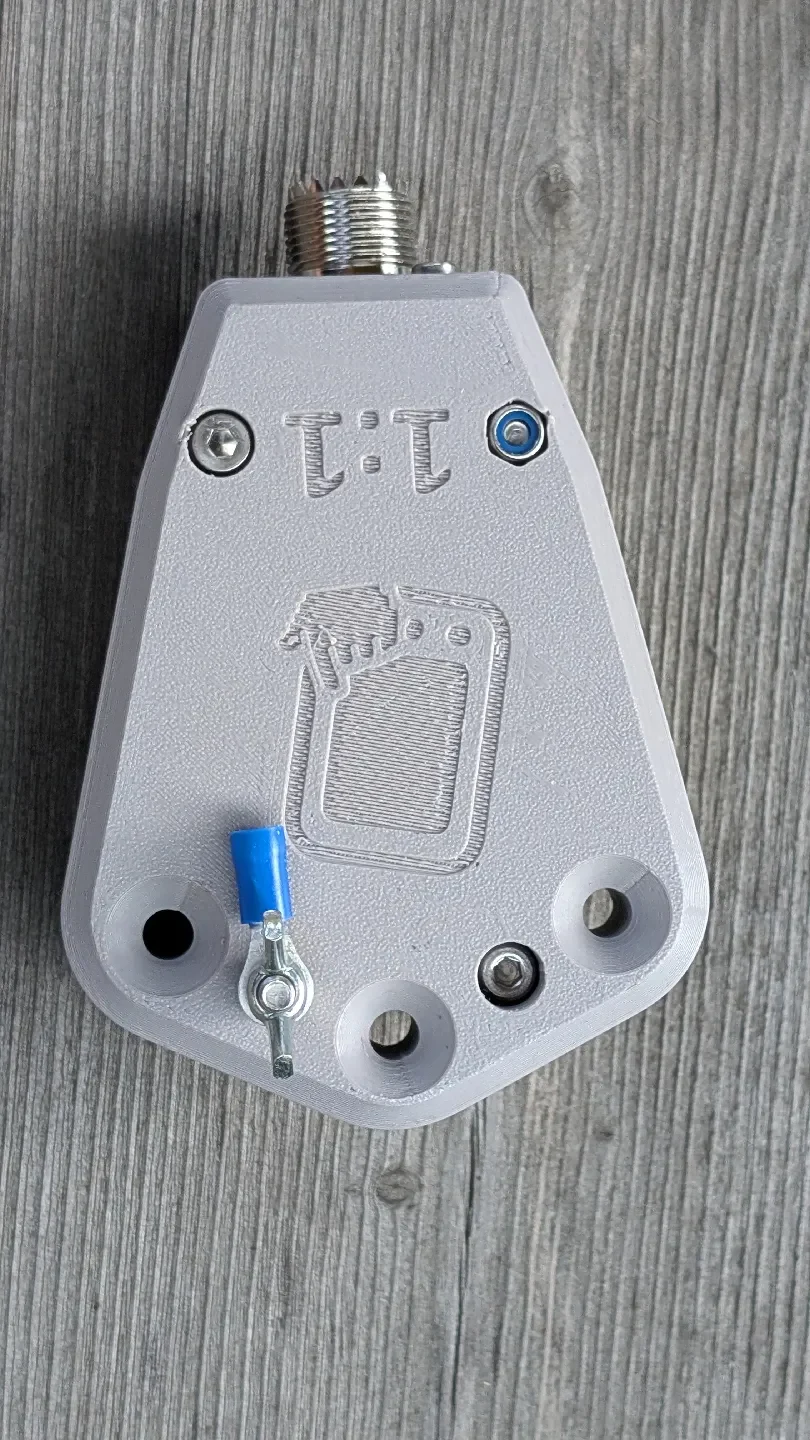

балун подвешивается за центральное отверстие в верхней части, а внешние отверстия используются для механического подвешивания плеч диполя, так что соединение с двумя выходными винтами не подвергается механической нагрузке.
не забудьте после подключения коаксиального кабеля обмотать/заклеить разъем PL вулканизирующей лентой
если коаксиальный кабель длинный/тяжелый, желательно закрепить его на параллельном шнуре от центральной точки, чтобы он всем своим весом не упирался в разъем PL
Веселитесь!
