Антенна Хамелеон CHA TACYAGI-70 новый GRIP MODULE
https://chameleonantenna.com/collections/yagi/products/tacyagi-70
Я не был доволен хваткой, которая пришла с ним. Решил доработать свою радиоаппаратуру. На данный момент я потратил около 120 часов на разработку этой ручки, включая время печати и время разработки. Почему вы можете спросить? Я сотрудничаю с группой, которая занимается поисково-спасательными операциями. Мы используем оборудование RDF (радиопеленгация) для поиска сбитых самолетов и пропавших без вести людей. Эта яги идеально подходит для частот УВЧ и помещается в мою сумку. Прочность и легкий вес необходимы при поиске на склоне холма или в горном ущелье. Старая поговорка гласит: унции = фунты и фунты = боль.
ПРИМЕЧАНИЕ. Деталь конструкции версии 7 (УСТАРЕЛО, удалено из файлов) слишком тугая для стрелы. Это моя первая печать по этому поводу. Эта часть составляет 109 грамм.

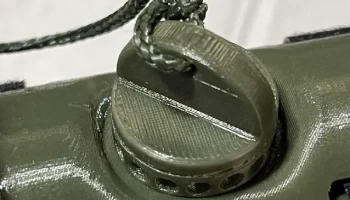

Версия-8 загружена. Все выглядит хорошо с точки зрения геометрии. Добавлено место для шнурка фиксатора болта. Кевларовый шнур Kite (2,1 мм) проходит через место крепления шнура фиксатора болта и завершается стопорным узлом (рис. 8). Пластиковые вставки из расплава, которые подходят с обоих концов, теперь представляют собой сквозное отверстие. Должно осветлить деталь. Эта часть составляет 85 грамм.
Версия-9 (внутренняя редакция) (УСТАРЕЛА)

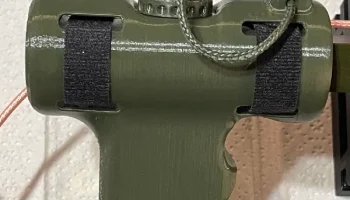

Версия 10 имеет все хорошие характеристики версии 8, а также пару прорезей для липучки, через которую можно пройти через ручку для закрепления коаксиального кабеля (она также будет легче и прочнее). Я оставлю на сайте версию 8, так что если люди захотят распечатать только ее, они смогут это сделать. Эта часть составляет 75 грамм. Я думаю, что эта ручка спроектирована настолько, насколько я могу на данный момент сделать. 3 нижних слоя, 3 верхних слоя и вертикальные слои имеют толщину 3 слоя. 15% заполнение гироида.
**********
Итак, если вы хотите распечатать это, вот список деталей, которые вам нужно распечатать.
Выберите желаемый стиль захвата и распечатайте — 1 шт.
Ver-8 (сплошное наполнение на ручке, нет прорезей для ремней-липучек, но имеется место для крепления темляка.)
Имя файла — DF_70cm_yagi_grip_v8_PCTG.3mf
или
Ver-10 (полая ручка с ��нутренними опорами для ручек — PITA (Боль в ПОПЕ), имеет прорези для ремней-липучек и место для крепления темляка.
Имя файла — DF_70cm_yagi_grip_v10_PCTG.3mf
или

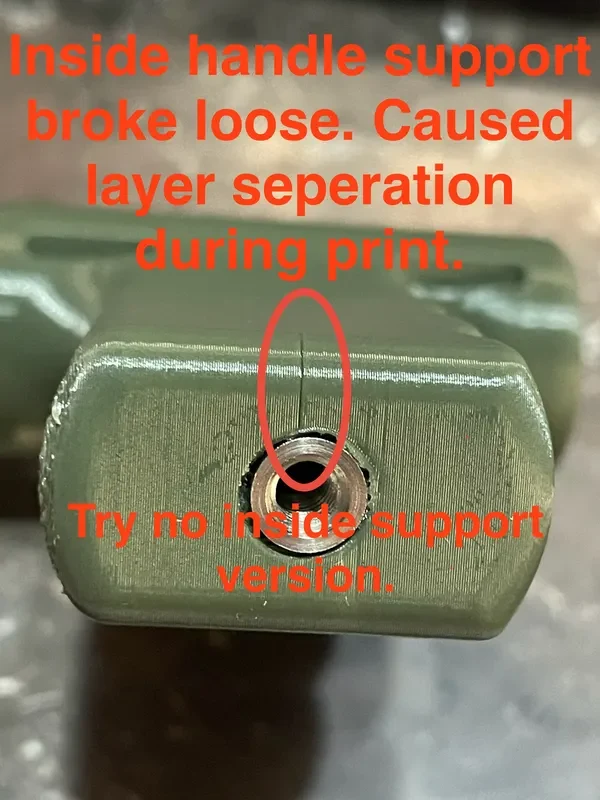

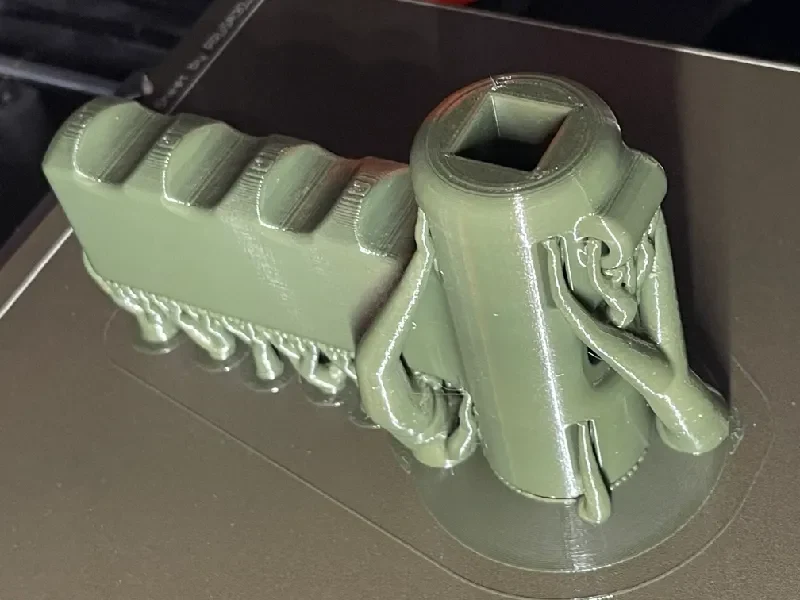

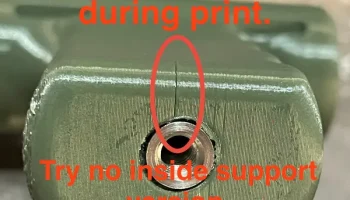

Ver-10 (полая ручка без внутренних опор для ручки (рекомендуемая версия ручки с печатным изображением), имеет прорези для ремней-липучек и место для крепления темляка.
Имя файла — DF_70cm_yagi_grip_v10_PCTG_No_INT_Handle_Support.3m
***
Распечатайте вкладыш стрелы — 1 шт.
Имя файла — DF_70cm_yagi_boom_insert_v10_3_PCTG.3mf
***
Распечатайте установочные штифты вставки стрелы — 1 шт. (2 в комплекте)
Имя файла — DF_70cm_yagi_dowel_pin_v10_PCTG.3mf
***
Распечатайте верхнюю ручку — 1 шт.
Имя файла — DF_70cm_yagi_top_knob_v10_PCTG.3mf
***
Распечатайте нижнюю ручку — 1 шт.
Имя файла — DF_70cm_yagi_bottom_knob_v10_PCTG.3mf
***
Выберите желаемый стиль торцевой крышки и распечатайте — 1 шт. (2 в наборе)
Имя файла — DF_70cm_yagi_end_cap_v10_PCTG.3mf
или
Имя файла — DF_70cm_yagi_end_cap_rounded_v10_PCTG.3mf
**********
Вот дополнительное оборудование, которое вам нужно будет приобрести, как описано выше.
Гель-суперклей. — https://a.co/d/0PupriZ
Зеленый кевларовый шнур Kite (2,1 мм) — https://a.co/d/c2dnBQF
Для удержания на месте использовал стопорный узел в виде восьмерки (см. рисунок ниже).
Дополнительные винты и вставки с резьбой ¼-20 будут перечислены ниже.
Дополнительные детали получены через Макмастера Карра.
https://www.mcmaster.com/

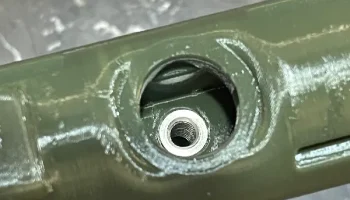

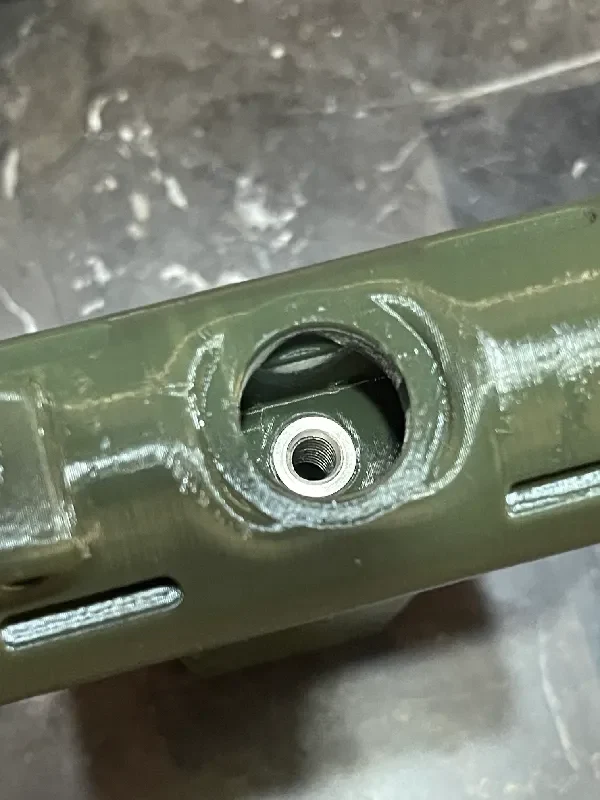

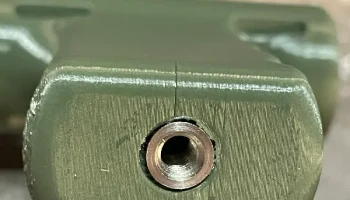

Резьбовая вставка из нержавеющей стали ¼-20.
Деталь № 94459A717
Термофиксированные вставки для пластика, нержавеющая сталь 18-8, фланцевые, размер резьбы 1/4-20, установленная длина 1/2 дюйма
https://www.mcmaster.com/94459A717
Новая конструкция винта для детали — винт из нержавеющей стали ¼-20 x 15/16 дюйма с фланцевой головкой под торцевой ключ.
Деталь № 98201A311
Винт с фланцевой головкой под торцевой ключ Exact-Grip, размер резьбы 1/4"-20, длина 15/16"
https://www.mcmaster.com/98201A311

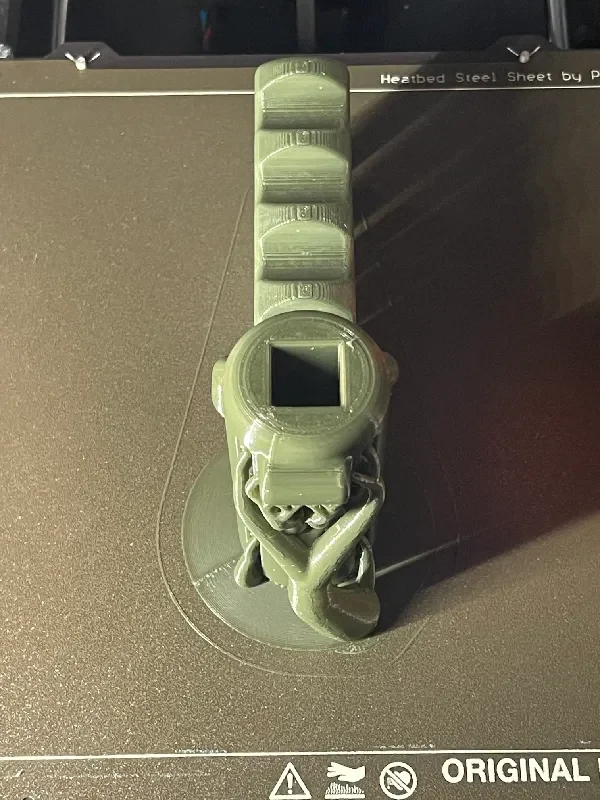

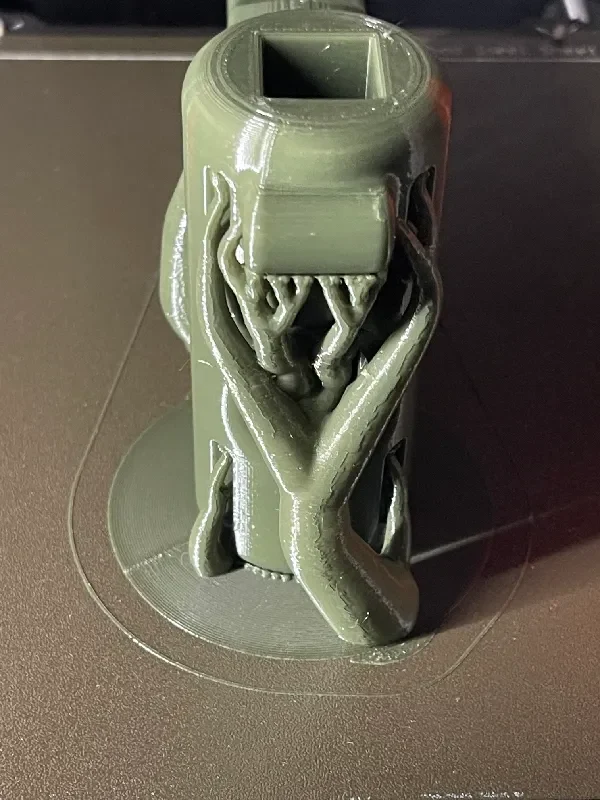

Заполнение гироида, вероятно, является самым сильным/легким компромиссом с точки зрения долговечности. Не могу гарантировать, что любое другое наполнение будет работать так же хорошо. При печати в горизонтальной ориентации 5 слоев внизу, 5 слоев сверху и 3 слоя на вертикальных стенках. 15% заполнение гироида.

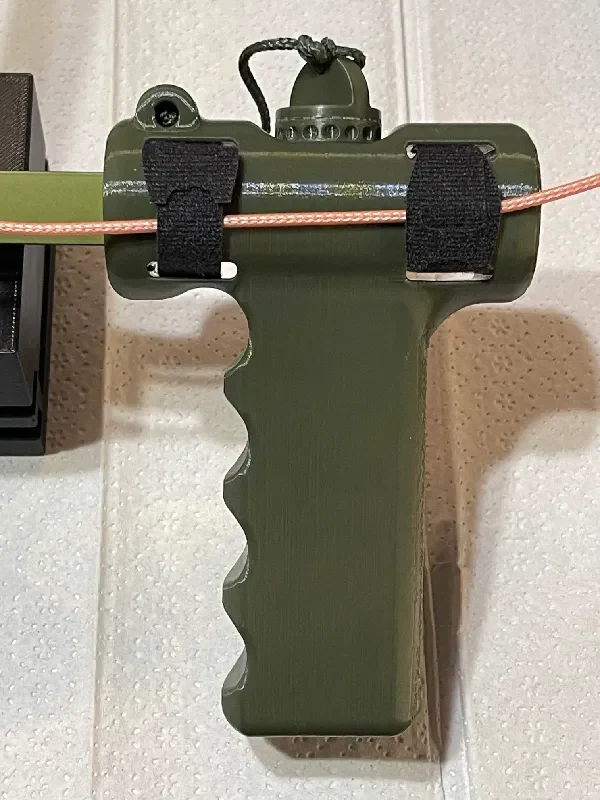

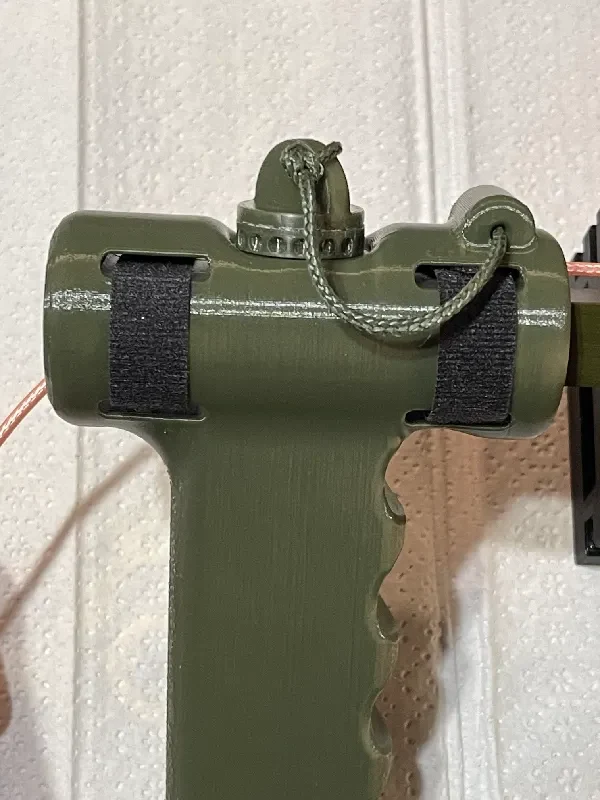

Версия 10 (со шнурком-фиксатором и липучкой) весит 75 грамм. (картинка ниже)
