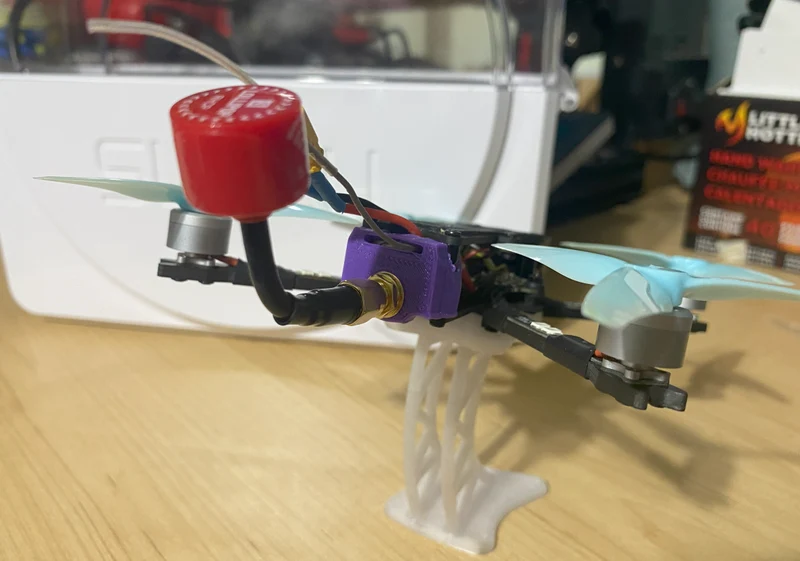

Baby Ape Pro V2 SMA Антенный хвост
Это работает только на Baby Ape Pro V2.
(Насколько я знаю, это единственное, на чем я это проверял)
Меня раздражала действительно некачественная линейная антенна видеопередатчика, а затем я снова разозлился, когда моя антенна RHCP U.FL порвала площадку. После первого ремонта я решил, что больше не хочу с этим иметь дело, и спроектировал его так, чтобы можно было подключить ЛЮБУЮ антенну SMA.
ПРИМЕЧАНИЯ:
Это непростая модернизация, требующая сгибания (и, возможно, поломки) некоторых компонентов. Убедитесь, что вы готовы перепаять сломанные компоненты.
Мод сделает заднюю часть дрона тяжелее, поскольку антенна стала тяжелее и расположена дальше.
Хвост был разработан для использования с приемником ELRS, который поставляется в комплекте с дроном.
Вам понадобится кабель UF.L — SMA длиной 2,5 дюйма. Я купил упаковку из пяти штук на Amazon. Вы можете использовать более длинные (не короткие), но дополнительную длину вам придется контролировать самостоятельно.
Длина кабеля UF.L — SMA длиной 2,5 дюйма достаточна. Любое дополнительное напряжение может привести к поломке порта UF.L или кабеля, поэтому соблюдайте осторожность при установке.
Я не несу ответственности, если вы сломаете свой дрон.
Файл STEP прилагается, если вы захотите в будущем настроить модель самостоятельно.
КАК:
Отвинтите и разберите верхнюю и нижнюю половины дрона.
Отключите текущую антенну от видеопередатчика.
Отвинтите видеопередатчик, переверните его на 180 градусов (так, чтобы разъем UF.L теперь оказался рядом с камерой) и вкрутите обратно.

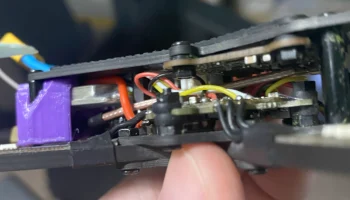

Осторожно сдвиньте сглажи��ающий конденсатор, подключенный к контроллеру полета, внутрь и в сторону, чтобы он не мешал коаксиальному кабелю. Будьте очень осторожны, при этом легко сломать провода.
Вставьте и прикрутите кабель SMA — UF.L к хвостовому разъему.
Вставьте модуль ELRS и пропустите его антенну через задний слот.
Соберите дрон, убедившись, что сглаживающий конденсатор не мешает (мне пришлось положить свой, потому что он слишком сильно давил на модуль ELRS).
Приятного полета!
